【其他行业标准】 聚四氟乙烯管材

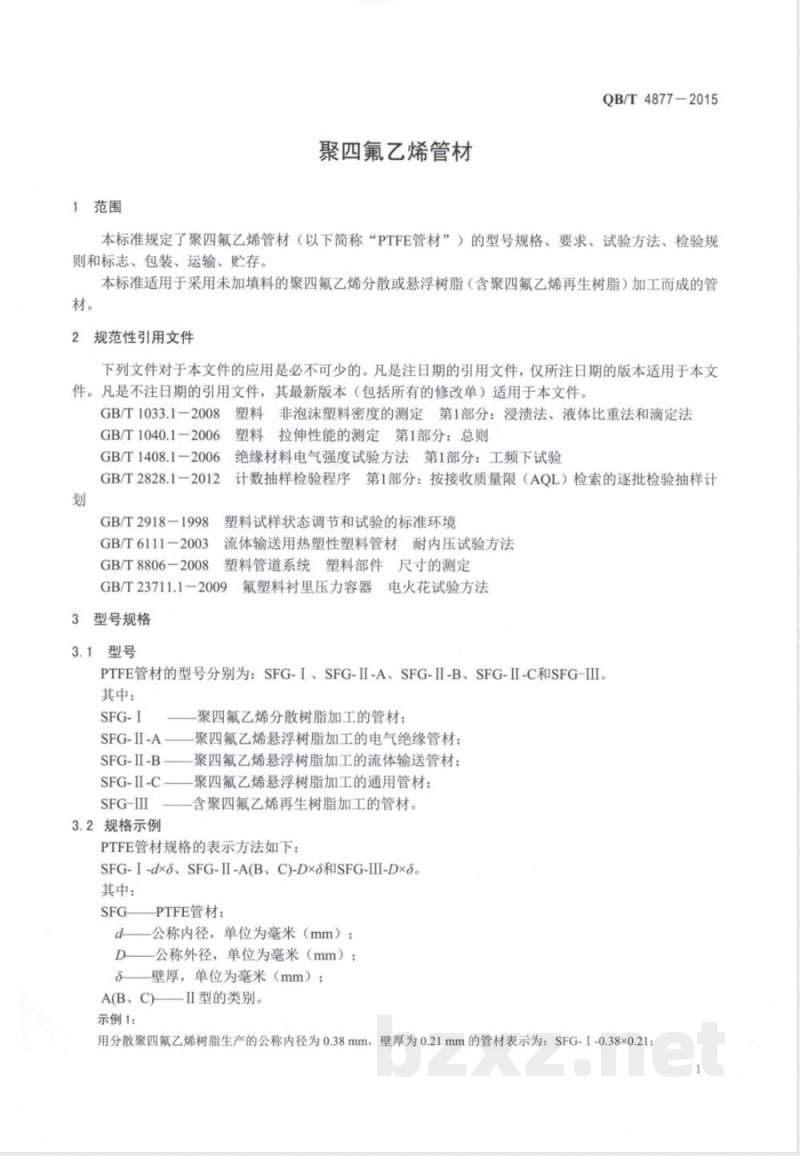

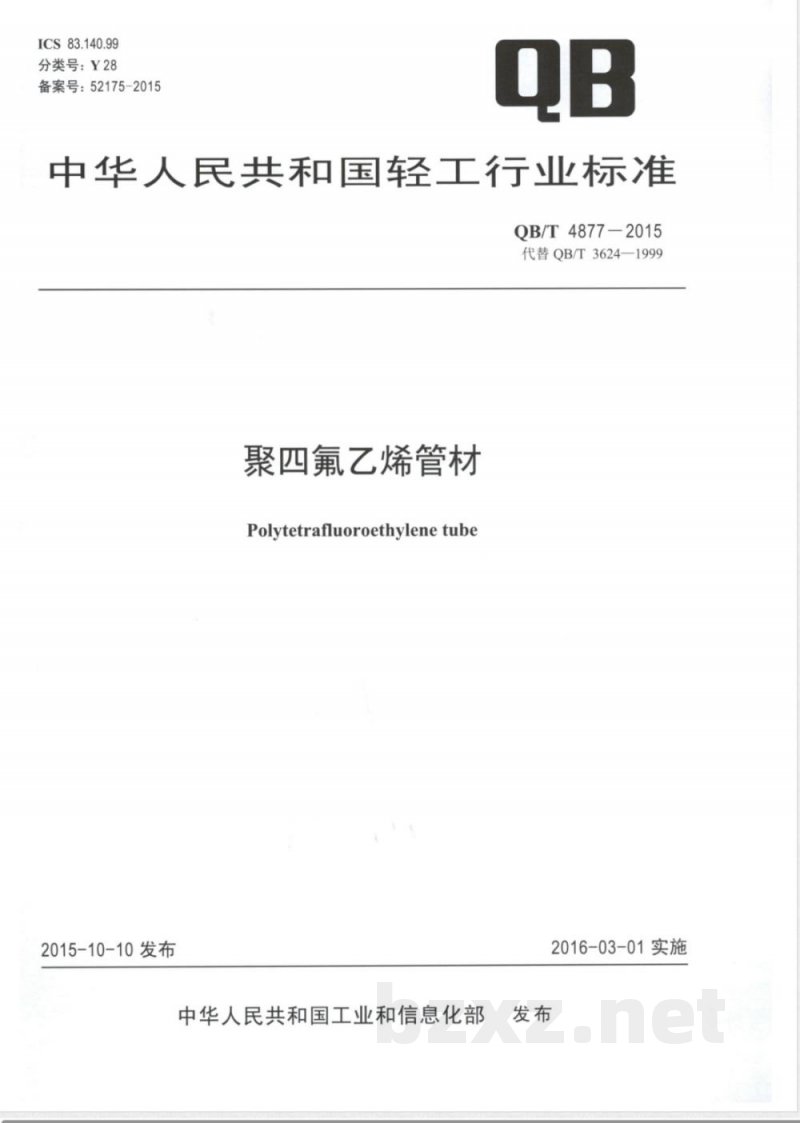

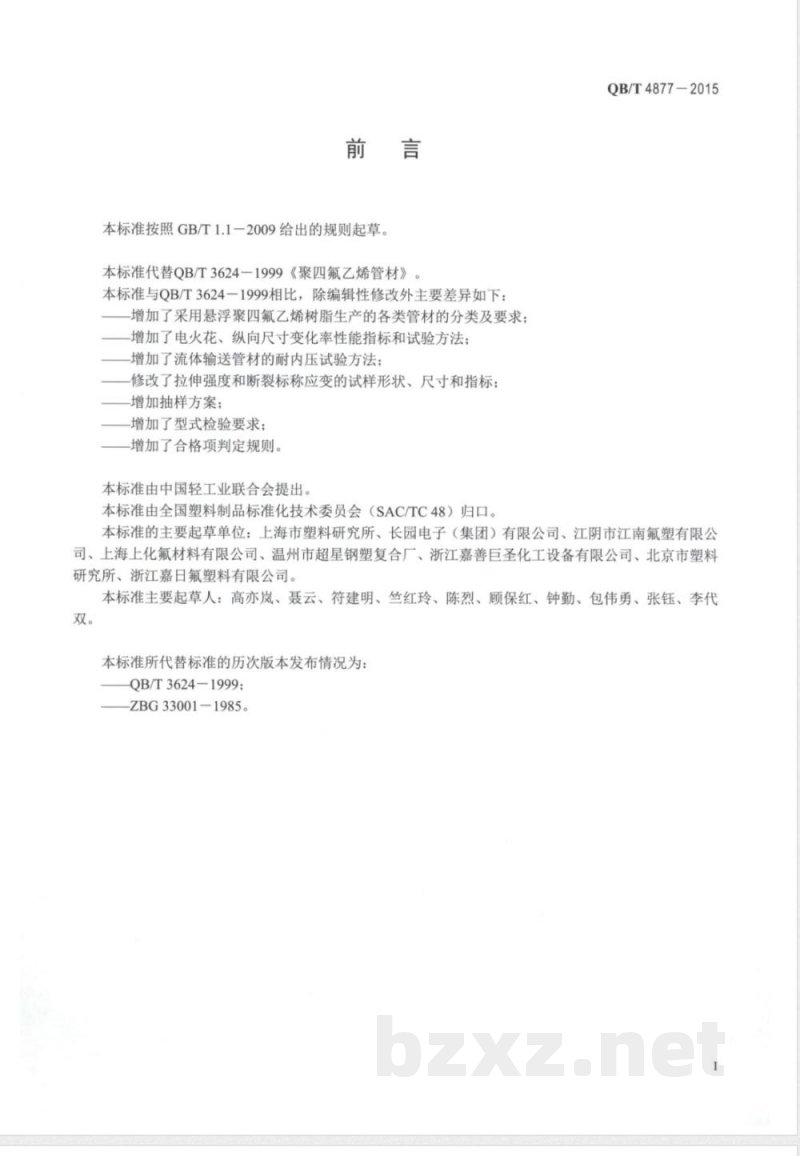

ICS 83.140.99 分类号：Y28 备案号：52175-2015 QB 中华人民共和国轻工行业标准 QB/T 4877-2015 代替 QB/T 3624—1999 聚四氟乙烯管材 Polytetrafluoroethylene tube 2015-10-10 发布 中华人民共和国工业和信息化部 2016-03-01 实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替QB/T 3624-1999《聚四氟乙烯管材》。与原标准相比，主要变化包括： 增加悬浮聚四氟乙烯树脂管材分类及要求； 增加电火花试验、纵向尺寸变化率及试验方法； 增加流体输送管材耐内压试验方法； 修改拉伸强度及断裂标称应变试样形状、尺寸和指标； 增加抽样方案及型式检验要求； 增加合格项判定规则。 本标准由中国轻工业联合会提出。 本标准由全国塑料制品标准化技术委员会（SAC/TC48）归口。 本标准主要起草单位：上海市塑料研究所、长园电子（集团）有限公司、江阴市江南氟塑有限公司、上海上化氟材料有限公司等。 本标准主要起草人：高亦岚、聂云、符建明、竺红玲、陈烈、顾保红、钟勤等。 1 范围 本标准规定了聚四氟乙烯管材（以下简称“PTFE管材”）的型号规格、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于采用未加填料的聚四氟乙烯分散或悬浮树脂（含再生树脂）加工而成的管材。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡注日期的引用文件，仅所注版本适用；凡不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 1033.1—2008 塑料密度测定 GB/T 1040.1—2006 塑料拉伸性能测定 GB/T 1408.1—2006 绝缘材料电气强度试验方法 GB/T 2828.1—2012 计数抽样检验程序 GB/T 2918—1998 塑料试样状态调节与试验环境 GB/T 6111—2003 流体输送用塑料管材耐内压试验方法 GB/T 8806—2008 塑料管道系统尺寸测定 GB/T 23711.1—2009 氟塑料衬里压力容器电火花试验方法 3 型号规格 3.1 型号 PTFE管材型号包括：SFG-I、SFG-II-A、SFG-II-B、SFG-II-C及SFG-III。 其中： SFG-I：分散树脂加工管材； SFG-II-A：悬浮树脂电气绝缘管材； SFG-II-B：流体输送管材； SFG-II-C：通用管材； SFG-III：含再生树脂管材。 3.2 规格表示方法 PTFE管材规格表示为SFG-I-d×S、SFG-II-A(B、C)-D×S等形式。 其中： d为公称内径（mm）； D为公称外径（mm）； S为壁厚（mm）。 示例： 公称内径0.38mm、壁厚0.21mm的分散树脂管材表示为SFG-I-0.38×0.21。 4 要求 4.1 外观 PTFE管材应色泽均匀，表面光滑，无气泡、分层、裂纹及影响使用的杂质或缺陷。 4.2 尺寸 4.2.1 内径偏差 内径不大于20mm的PTFE管材，其内径偏差按不同规格分级控制，范围约为±0.05mm～±0.10mm。 内径大于20mm的管材另按表规定执行。 （以下表格内容为尺寸偏差分级规定） 5 试验方法 5.1 外观检查 目测检查表面质量，应无明显缺陷。 5.2 尺寸测定 按GB/T 8806—2008进行测量。 5.3 密度测定 按GB/T 1033.1—2008进行。 5.4 拉伸性能试验 按GB/T 1040.1—2006进行。 5.5 电气性能试验 按GB/T 1408.1—2006进行。 5.6 耐内压试验 按GB/T 6111—2003进行。 5.7 电火花试验 按GB/T 23711.1—2009进行。 5.8 抽样检验 按GB/T 2828.1—2012执行逐批检验。
