【其他行业标准】 铜、镍及其合金管材和棒材断口检验方法

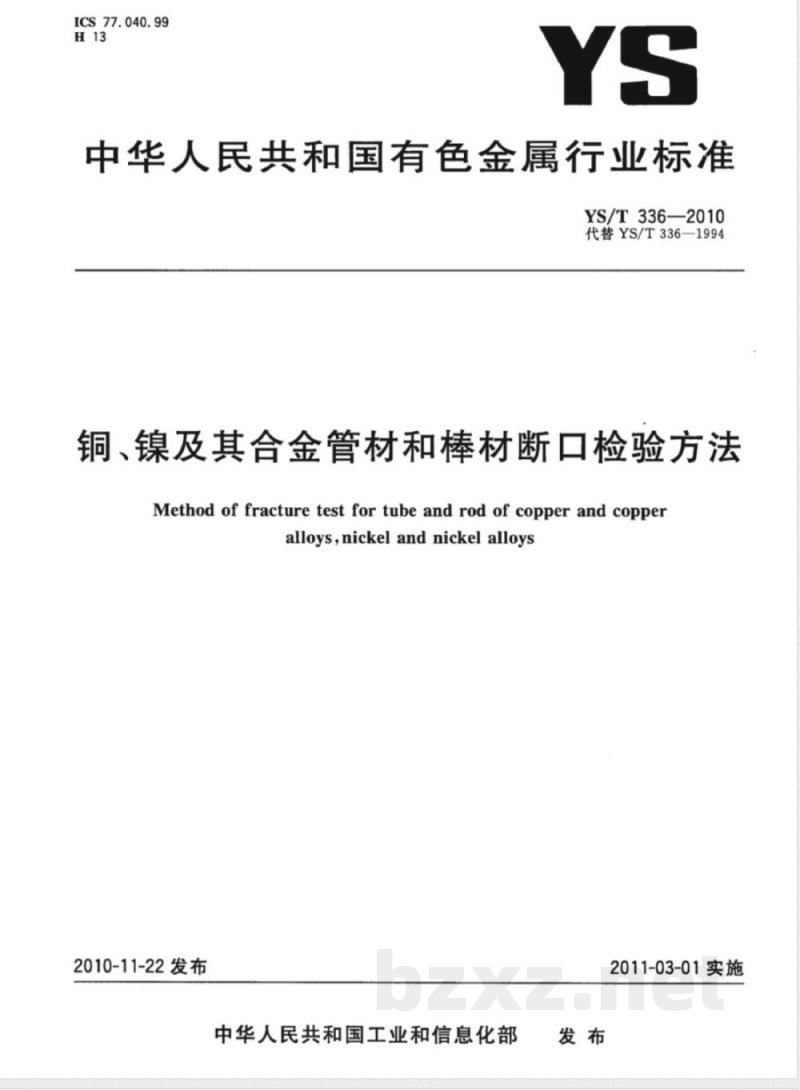

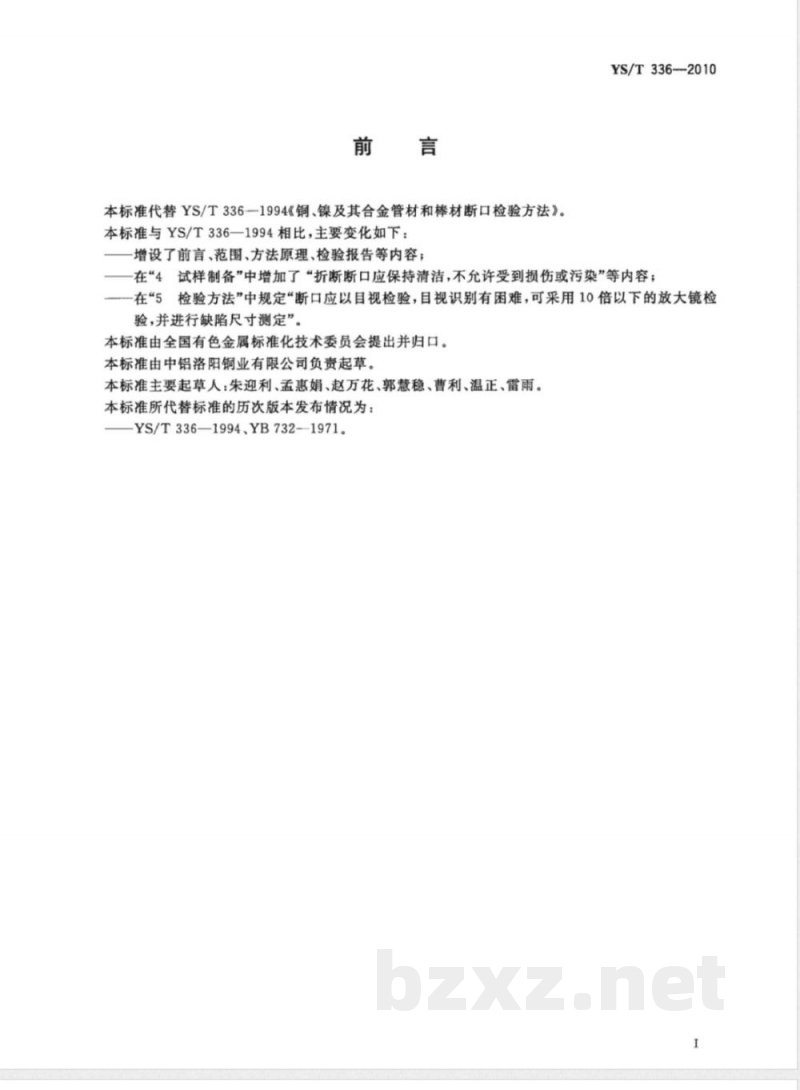

ICS 77.040.99 H13 YS 中华人民共和国有色金属行业标准 YS/T336—2010 代替 YS/T336—1994 铜、镍及其合金管材和棒材断口检验方法 Method of fracture test for tube and rod of copper and copper alloys, nickel and nickel alloys 2010-11-22发布 2011-03-01实施 中华人民共和国工业和信息化部发布 前言 本标准代替YS/T336—1994《铜、镍及其合金管材和棒材断口检验方法》。与YS/T336—1994相比，主要变化如下： 增设了前言、范围、方法原理、检验报告等内容； 在“试样制备”中增加“折断断口应保持清洁，不允许受到损伤或污染”等要求； 在“检验方法”中规定断口应以目视检验，必要时可采用10倍以下放大镜，并进行缺陷尺寸测定。 本标准由全国有色金属标准化技术委员会提出并归口。 本标准由中铝洛阳铜业有限公司负责起草。 主要起草人：朱迎利、孟惠娟、赵万花、郭慧稳、曹利、温正、雷雨。 本标准历次版本：YS/T336—1994、YB732—1971。 1 范围 本标准规定了铜、镍及其合金管材和棒材断口检验的方法原理、一般要求、试样制备、检验方法、结果判定及检验报告等内容。 本标准适用于铜、镍及其合金管材和棒材的断口检验，用于判断材料内部质量情况。 2 方法原理 通过人工或机械方式将制品折断，采用目视对断口进行检验，以判断内部缺陷情况。 3 要求 3.1 断口检验应从制品一端进行（挤压制品应从压余端进行）。 3.2 断口检验数量应按产品标准规定或供需双方协商确定。 4 试样制备 4.1 管材和棒材断口折断宽度应符合表1和表2规定。 表1 管材折断宽度 管材直径≤50mm：断口宽度≥管材直径的40% 管材直径>50mm：断口宽度>20mm 注：内径<25mm管材可两面锯切，断口宽度不小于15mm；铅黄铜管材允许一面锯切，断口宽度不小于直径50%。 表2 棒材折断宽度 直径<16mm：断口宽度≥5mm（或≥2/3直径），两面锯切留中部 16~40mm：断口宽度为直径50%，一面锯切 >40mm：断口宽度>10mm，两面锯切留中部 4.2 断口折断方法可采用单支点或双支点，可人工或机械折断。折断断口应保持清洁，不得受到损伤或污染。 5 检验方法 断口应采用目视检验。当目视难以识别时，可采用10倍以下放大镜检验，并进行缺陷尺寸测定。 6 结果判定 管材和棒材断口应致密，无缩尾，允许存在轻微、个别气孔、夹杂及分层，其尺寸应符合表3规定。 表3 缺陷判定 不同直径或壁厚分组对应允许缺陷直径范围及个数要求，缺陷间距一般应大于2~3mm。 注：生产厂可根据实际生产条件与用户协商确定表外判定标准。 7 检验报告 检验报告应包括： 本标准编号； 材料名称、合金牌号、规格、状态、批号； 检验结果； 检验人员及检验日期。
