【其他行业标准】 卷缠绝缘纸

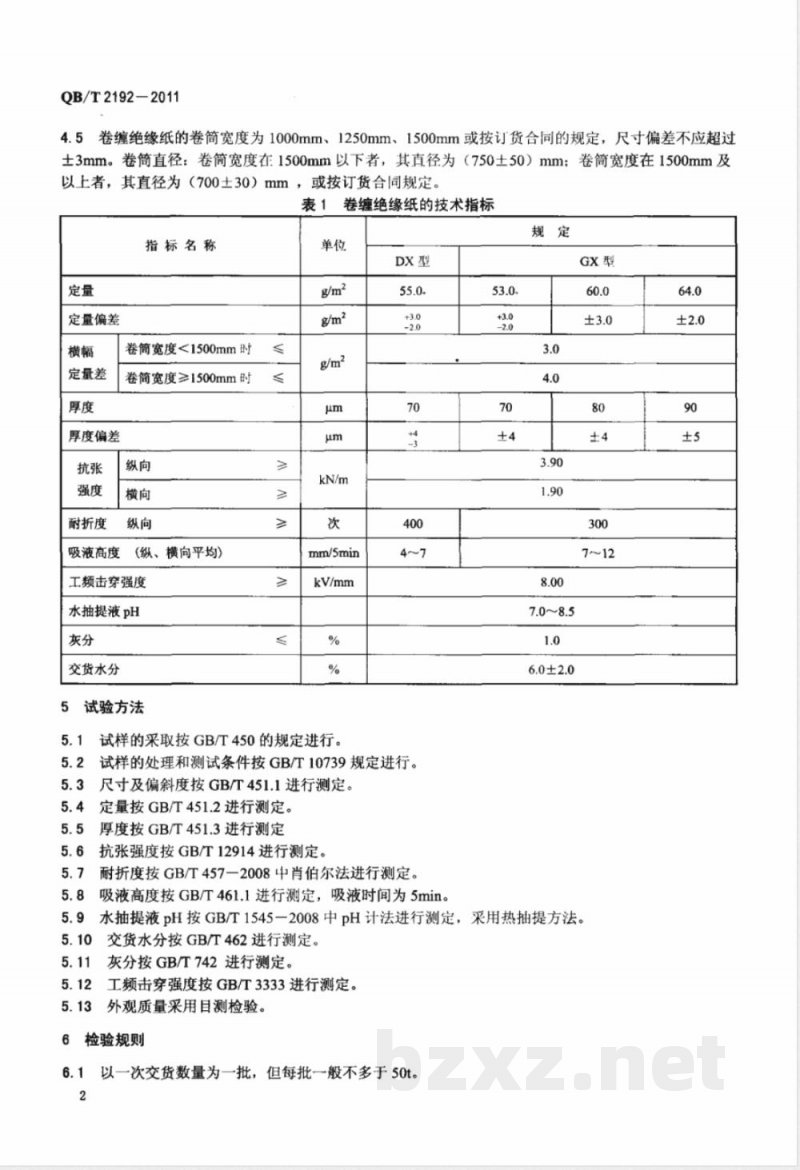

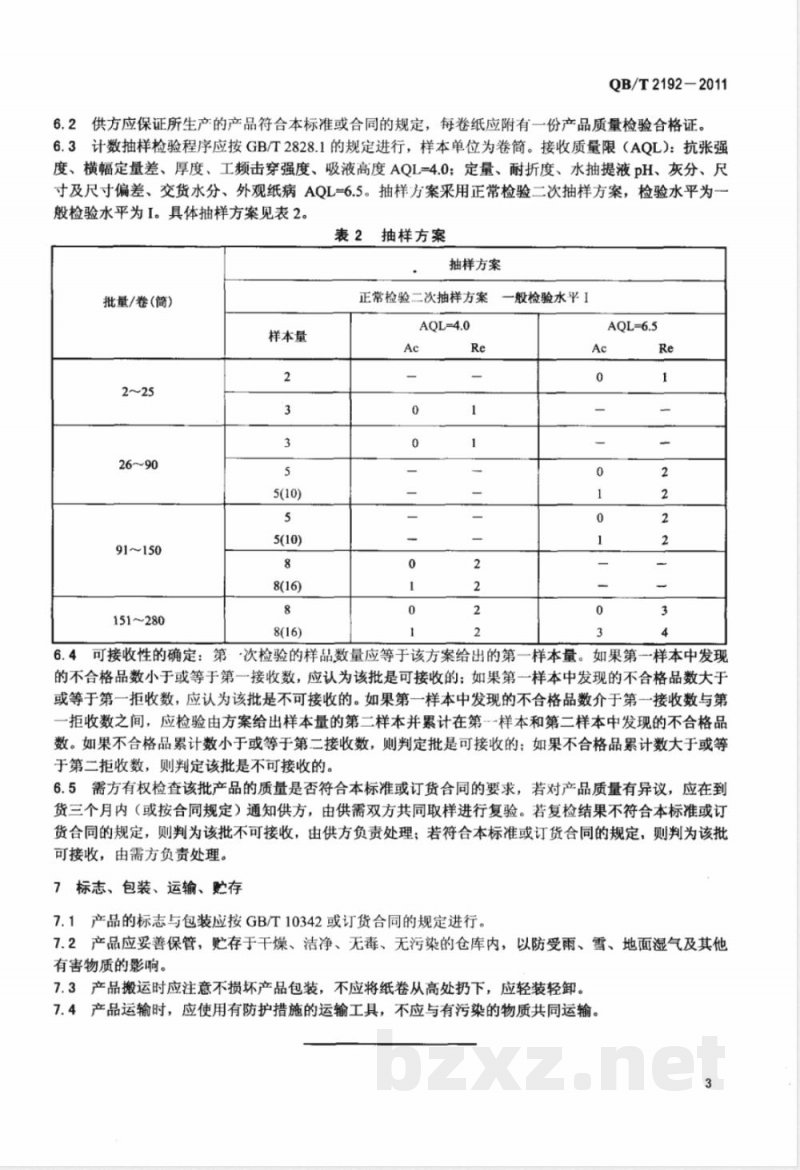

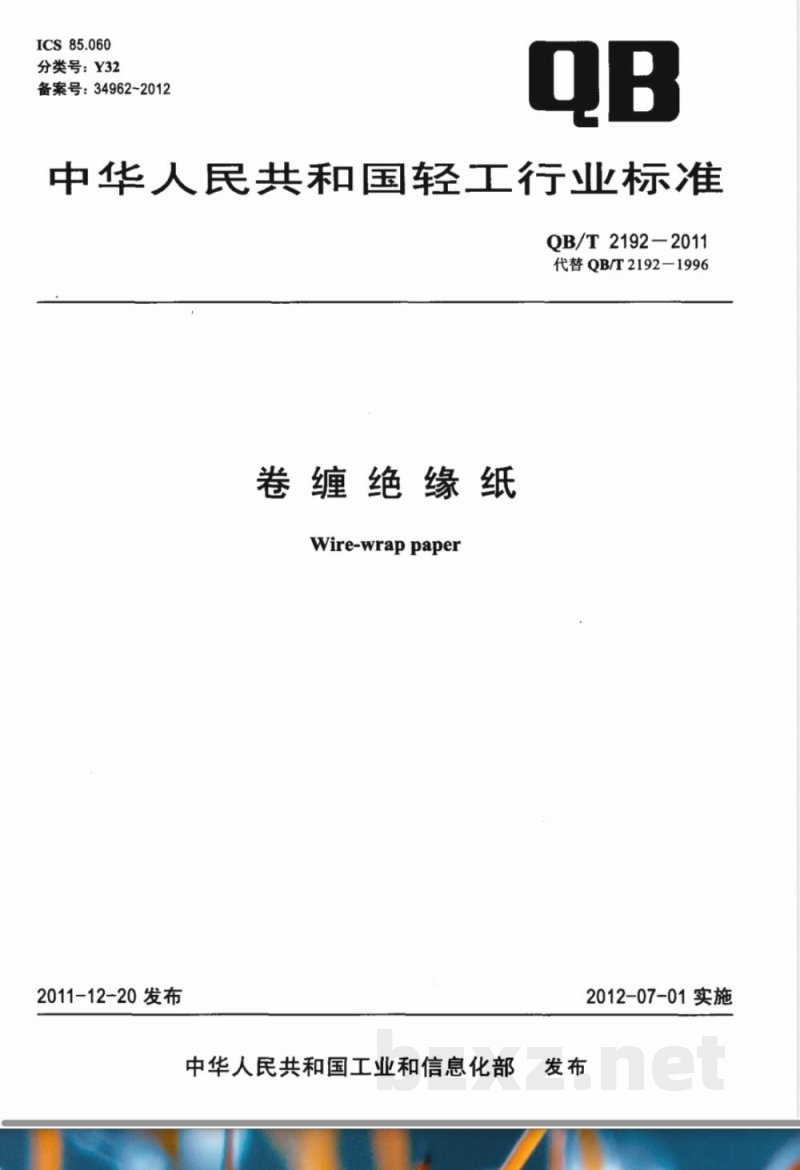

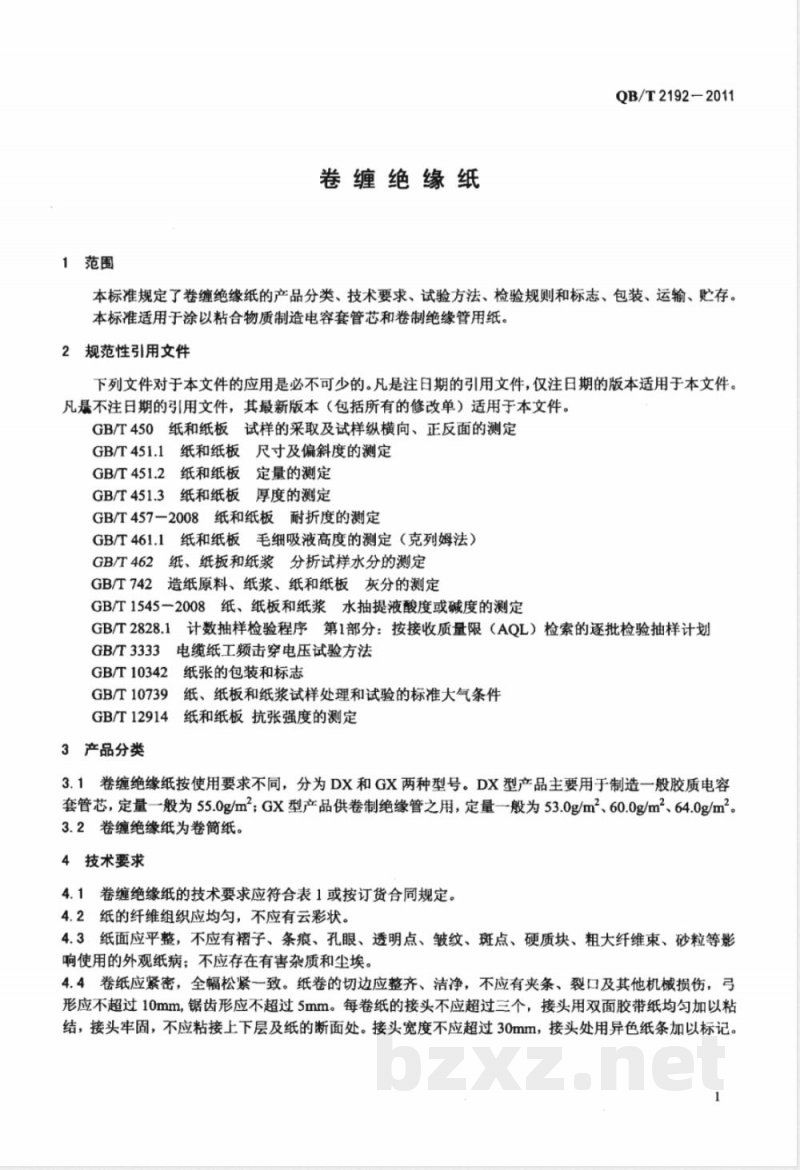

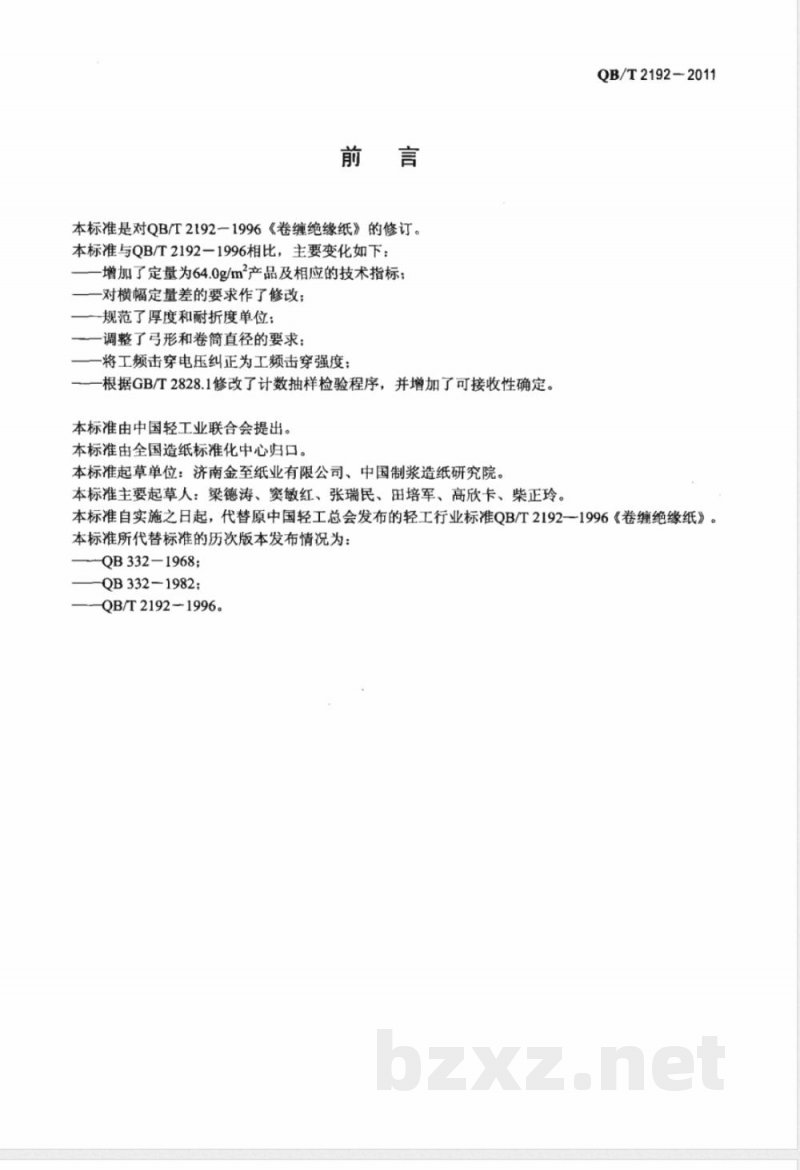

QB/T 2192-2011 卷缠绝缘纸（Wire-wrap paper） ICS 85.060 分类号：Y32 备案号：34962-2012 中华人民共和国轻工行业标准 代替 QB/T 2192-1996 发布：中华人民共和国工业和信息化部 发布日期：2011-12-20 实施日期：2012-07-01 前言 本标准为对QB/T 2192-1996《卷缠绝缘纸》的修订版本。 与原标准相比，主要变化如下：增加定量为64.0g/m²产品及相应技术指标；修改横幅定量差要求；规范厚度和耐折度单位；调整弓形和卷筒直径要求；将工频击穿电压修正为工频击穿强度；依据GB/T 2828.1修改计数抽样检验程序，并增加可接收性判定要求。 本标准由中国轻工业联合会提出，全国造纸标准化中心归口。 起草单位：济南金至纸业有限公司、中国制浆造纸研究院。 主要起草人：梁德涛、窦敏红、张瑞民、田培军、高欣卡、柴正玲。 1 范围 本标准规定了卷缠绝缘纸的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于涂以粘合物质制造电容套管芯及卷制绝缘管用纸。 2 规范性引用文件 本标准引用了多项国家标准，包括纸和纸板的试样采集、定量测定、厚度测定、耐折度测定、抗张强度测定、击穿电压试验等相关方法标准，如GB/T 450、GB/T 451.1、GB/T 451.2、GB/T 457、GB/T 3333等。 3 产品分类 3.1 卷缠绝缘纸按用途分为DX型和GX型两种： DX型：用于一般胶质电容套管芯，定量约55.0g/m²； GX型：用于卷制绝缘管，定量为53.0g/m²、60.0g/m²、64.0g/m²等。 3.2 产品形式为卷筒纸。 4 技术要求 4.1 产品技术要求应符合表1或合同规定。 4.2 纸张纤维组织应均匀，不得出现云彩状不均。 4.3 纸面应平整，不应有褶子、条痕、孔眼、透明点、皱纹、斑点、硬质块、粗大纤维束及砂粒等缺陷，不得含有有害杂质和尘埃。 4.4 卷纸应紧密，松紧一致。切边应整齐洁净，不应有夹条、裂口等机械损伤。弓形不超过10mm，锯齿形不超过5mm。每卷接头不超过3个，接头采用双面胶带粘结牢固，不得粘连上下层及断面。接头宽度不超过30mm，并用异色纸条标识。 4.5 卷筒宽度为1000mm、1250mm、1500mm或按合同规定，尺寸偏差不超过±3mm。 卷筒直径： 宽度≤1500mm时为（750±50）mm； 宽度≥1500mm时为（700±30）mm，或按合同规定。 5 试验方法 试样采取按GB/T 450规定执行；试样处理及试验条件按GB/T 10739规定执行；尺寸及偏斜度按GB/T 451.1测定；定量按GB/T 451.2测定。
