【其他行业标准】 高钛渣

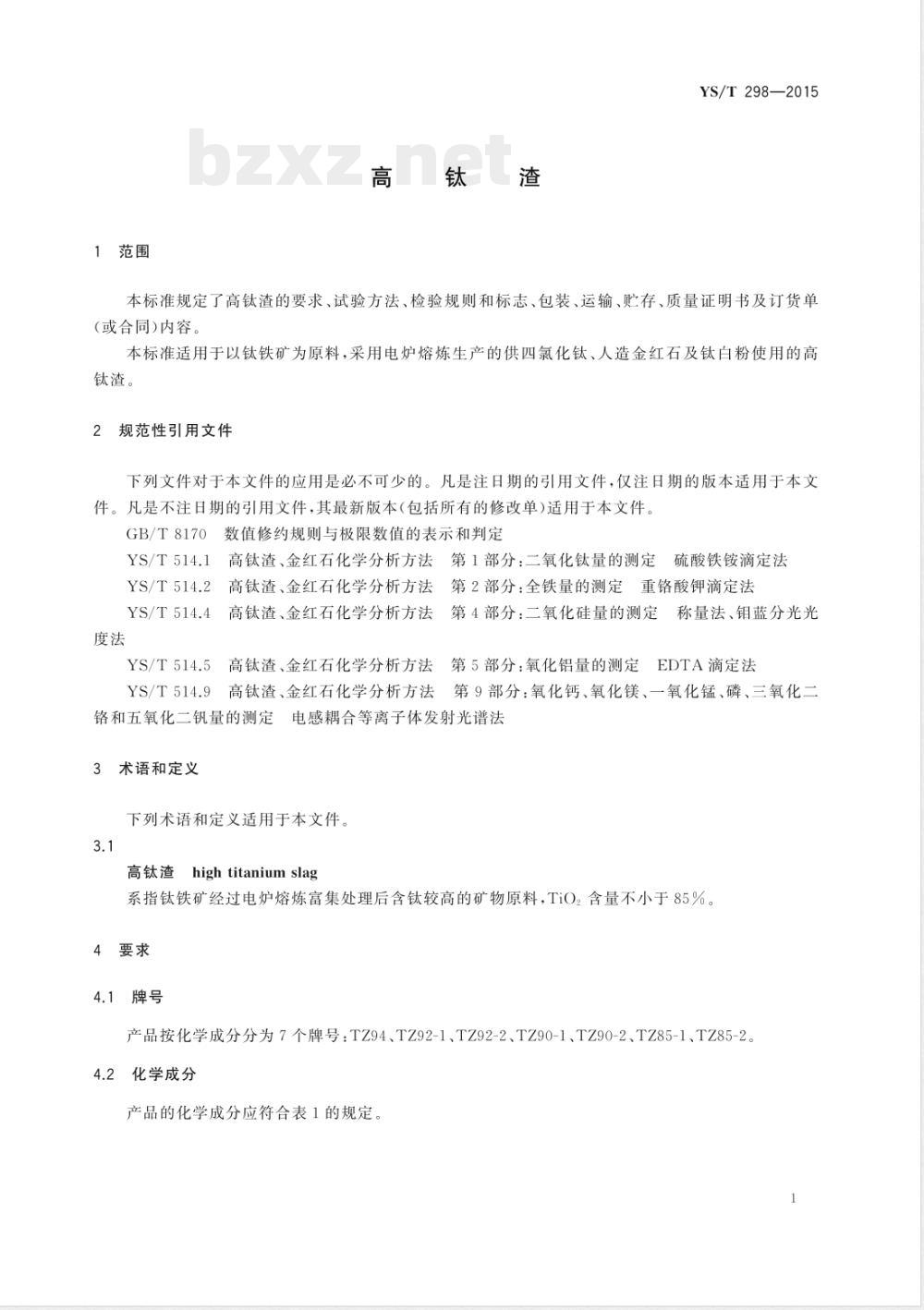

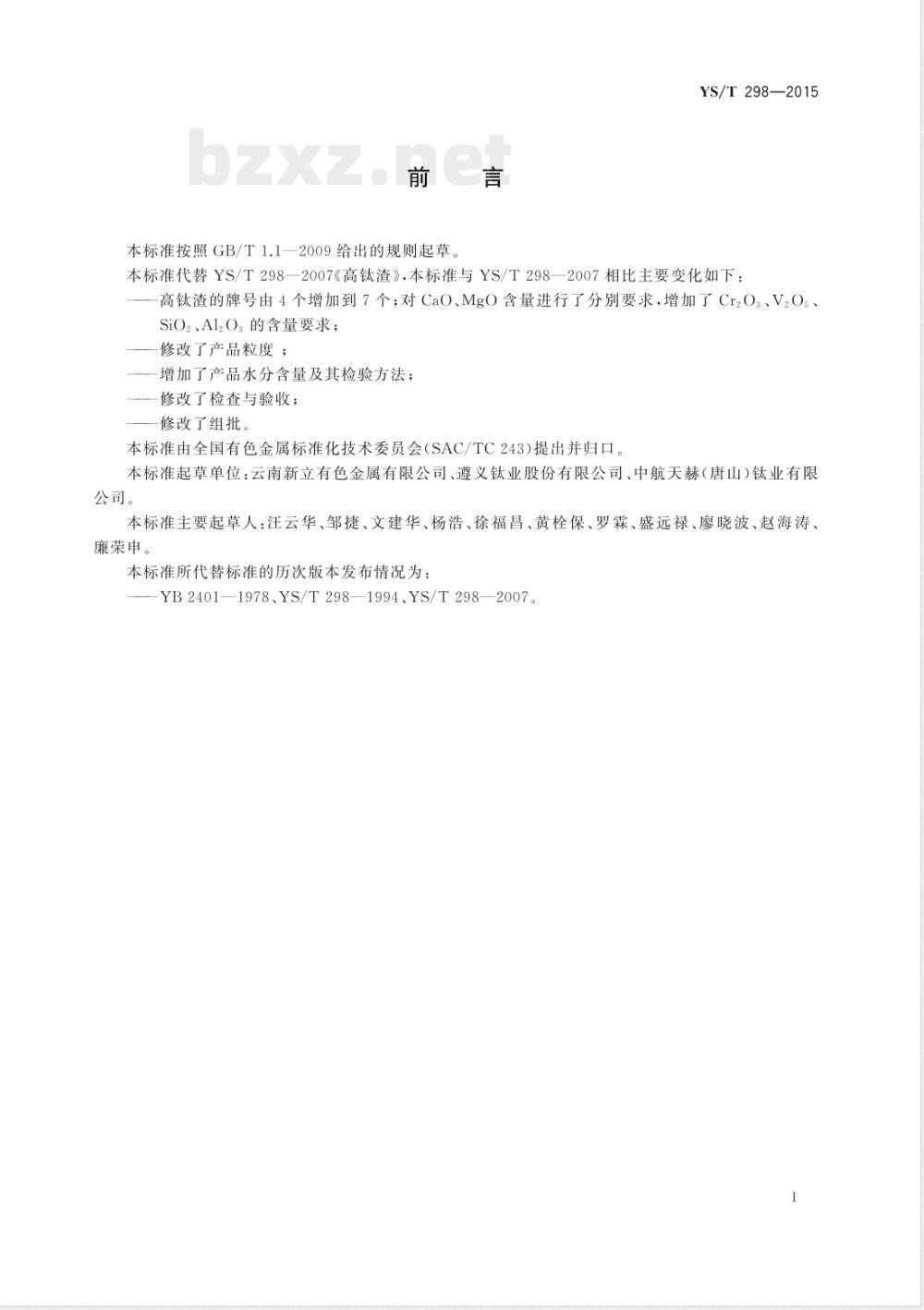

ICS 77.150 H64 YS/T 298—2015 代替 YS/T 298—2007 高钛渣 High titanium slag 前言 本标准按照 GB/T 1.1—2009 的规则起草。 本标准代替 YS/T 298—2007《高钛渣》，与原标准相比主要变化如下： — 高钛渣牌号由4个增加到7个； — 对 CaO、MgO 含量分别提出要求，并增加 Cr2O3、V2O5、SiO2、Al2O3 含量要求； — 修改产品粒度要求； — 增加产品水分含量及检验方法； — 修改检查与验收规则； — 修改组批规定。 1 范围 本标准规定了高钛渣的要求、试验方法、检验规则以及标志、包装、运输、贮存、质量证明书和订货单（或合同）内容。 本标准适用于以钛铁矿为原料，采用电炉熔炼生产的高钛渣，产品用于四氯化钛、人造金红石及钛白粉生产。 2 规范性引用文件 GB/T 8170 数值修约规则与极限数值的表示和判定 YS/T 514.1 高钛渣、金红石化学分析方法 第1部分：二氧化钛量的测定（硫酸铁铵滴定法） YS/T 514.2 高钛渣、金红石化学分析方法 第2部分：全铁量的测定（重铬酸钾滴定法） YS/T 514.4 高钛渣、金红石化学分析方法 第4部分：二氧化硅量的测定（称量法、钼蓝分光光度法） YS/T 514.5 高钛渣、金红石化学分析方法 第5部分：氧化铝量的测定（EDTA滴定法） YS/T 514.9 高钛渣、金红石化学分析方法 第9部分：氧化钙、氧化镁、一氧化锰、磷、三氧化二铬和五氧化二钒量的测定（电感耦合等离子体发射光谱法） 3 术语和定义 高钛渣：指钛铁矿经过电炉熔炼富集处理后得到的含钛较高的矿物原料，TiO2 含量不小于85%。 4 要求 4.1 牌号 产品按化学成分分为7个牌号：TZ94、TZ92-1、TZ92-2、TZ90-1、TZ90-2、TZ85-1、TZ85-2。 4.2 化学成分 产品主要化学成分如下（单位：%）： TZ94：TiO2≥94.00，Fe≤3.00，P≤0.02，CaO≤0.15，MgO≤0.90，MnO≤2.00，Cr2O3≤0.25 TZ92-1：TiO2≥92.00，Fe≤3.50，P≤0.03，CaO≤0.30，MgO≤1.20，MnO≤2.50，Cr2O3≤0.30 TZ92-2：TiO2≥92.00，Fe≤3.50，P≤0.03，CaO≤0.50，MgO≤2.50，MnO≤2.50，Cr2O3≤0.30 TZ90-1：TiO2≥90.00，Fe≤4.00，P≤0.03，CaO≤0.40，MgO≤1.50，MnO≤2.50，Cr2O3≤0.30 TZ90-2：TiO2≥90.00，Fe≤4.00，P≤0.03，CaO≤0.60，MgO≤2.40，MnO≤2.50，Cr2O3≤0.30 TZ85-1：TiO2≥85.00，Fe≤4.50，P≤0.03，CaO≤0.20，MgO≤1.50，MnO≤2.50，Cr2O3≤0.30 TZ85-2：TiO2≥85.00，Fe≤4.50，P≤0.03，CaO≤0.80，MgO≤2.70，MnO≤3.00，Cr2O3≤0.30 4.3 水分 产品水分含量应不大于0.30%。 4.4 粒度 产品粒度组成应符合： — 74μm～850μm； — ≤74μm部分不大于5%； — >850μm不大于5%； — >600μm～850μm不大于15%； — 74μm～600μm不小于75%； — <74μm不小于70%。 4.5 外观质量 产品应为均匀固体颗粒，无明显夹杂物。\
