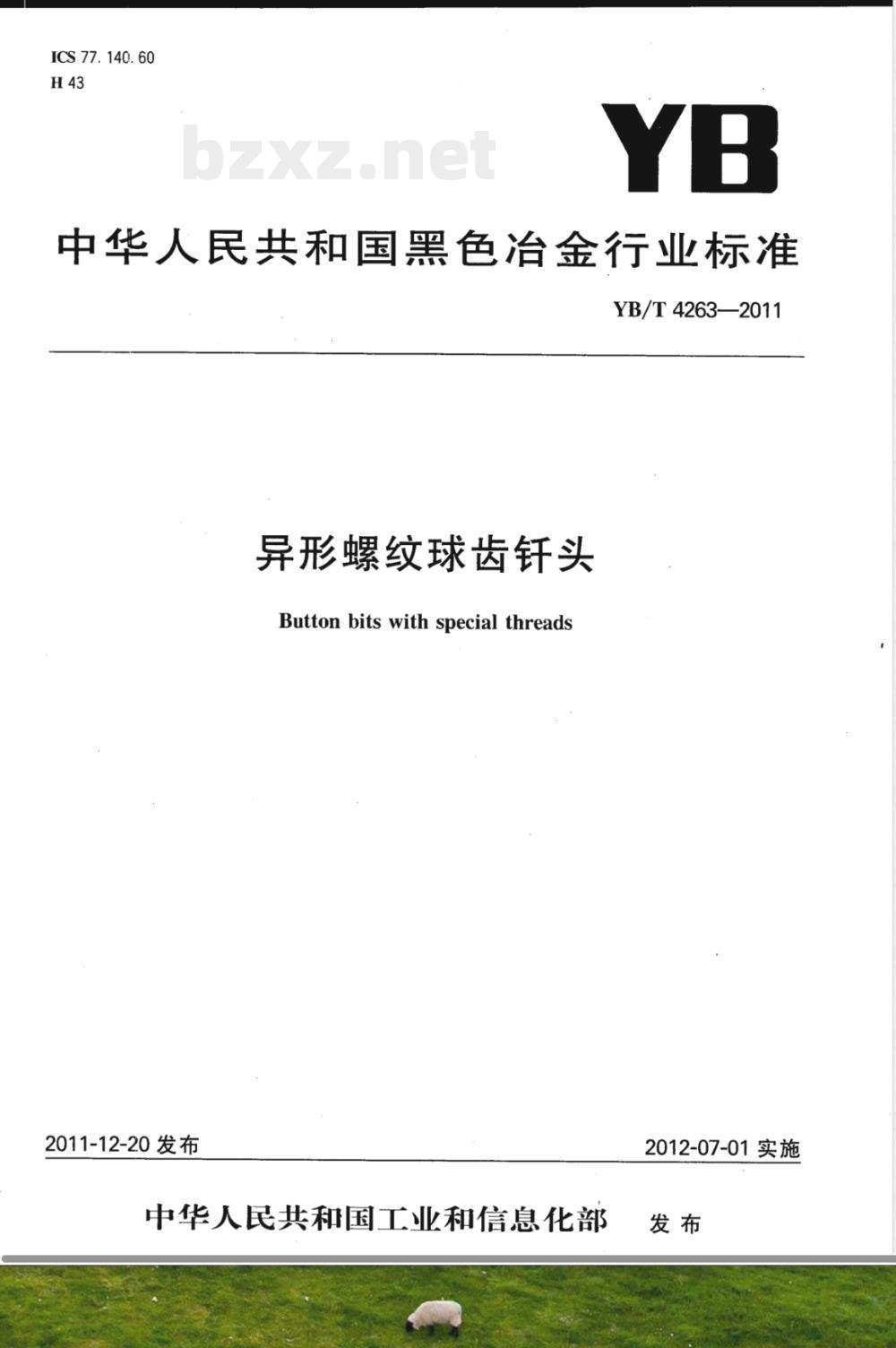

ICS 77. 140. 60
中华人民共和国黑色冶金行业标准YB/T4263—2011
异形螺纹球齿钎头
Button bits with special threads2011-12-20 发布
中华人民共和国工业和信息化部2012-07-01实施

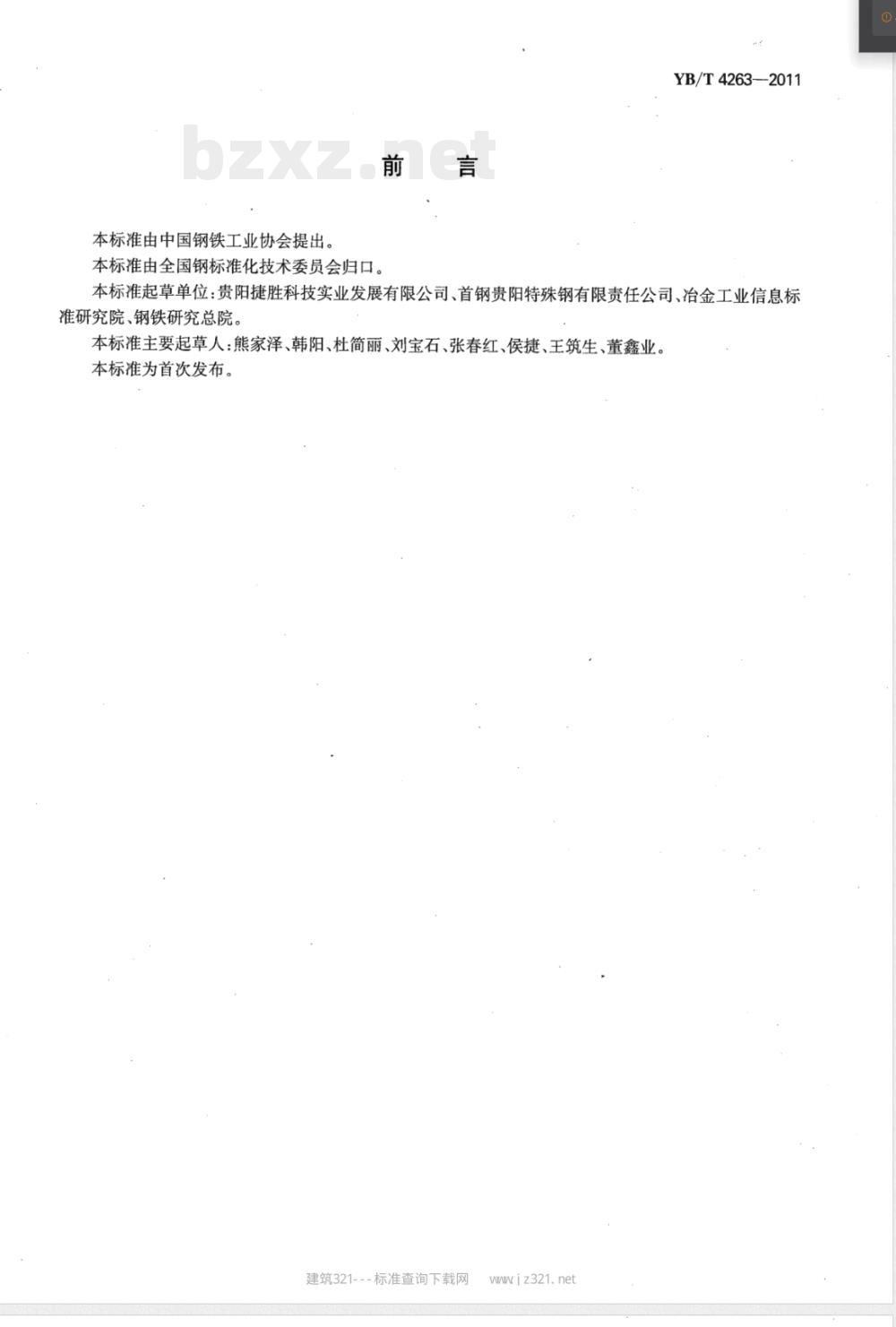

本标准由中国钢铁工业协会提出前言
本标准由全国钢标准化技术委员会归口。YB/T4263-2011
本标准起草单位：贵阳捷胜科技实业发展有限公司、首钢贵阳特殊钢有限责任公司、冶金工业信息标准研究院、钢铁研究总院。
本标准主要起草人：熊家泽、韩阳、杜简丽、刘宝石、张春红、侯捷、王筑生、董鑫业。本标准为首次发布。
建筑321---标准查询下载网
wiz321.net

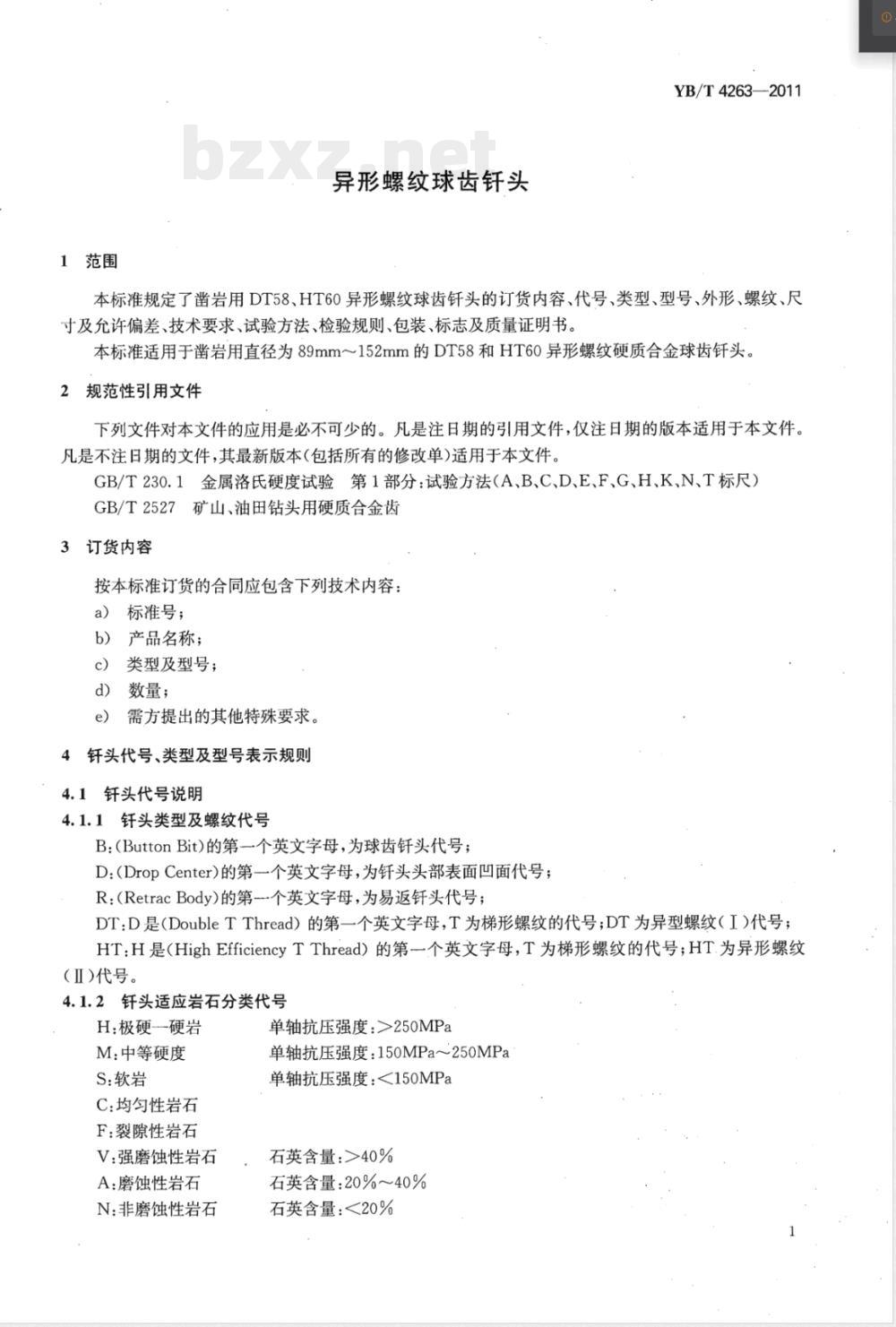

异形螺纹球齿钎头
YB/T 4263—2011
本标准规定了凿岩用DT58、HT60异形螺纹球齿钎头的订货内容、代号、类型、型号、外形、螺纹、尺寸及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书。本标准适用于凿岩用直径为89mm～152mm的DT58和HT60异形螺纹硬质合金球齿钎头。2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的文件，其最新版本(包括所有的修改单)适用于本文件。GB/T230.1金属洛氏硬度试验第1部分：试验方法(A、B、C、D、E、F、G、H、K、N、T标尺)GB/T2527矿山、油田钻头用硬质合金齿3订货内容
按本标准订货的合同应包含下列技术内容：a）标准号；
b）产品名称；
类型及型号；
数量；
需方提出的其他特殊要求。
4钎头代号、类型及型号表示规则4.1钎头代号说明
4.1.1钎头类型及螺纹代号
B：（ButtonBit)的第一个英文字母，为球齿钎头代号；D：（DropCenter)的第一个英文字母，为钎头头部表面凹面代号；R：(RetracBody)的第-个英文字母，为易返钎头代号；DT：D是（DoubleTThread）的第一个英文字母，T为梯形螺纹的代号;DT为异型螺纹（I）代号；HT:H是(HighEfficiencyTThread）的第一个英文字母，T为梯形螺纹的代号；HT.为异形螺纹(Ⅱ)代号。
4.1.2钎头适应岩石分类代号
H:极硬—硬岩
M:中等硬度
S:软岩
C:均匀性岩石
F：裂隙性岩石
V:强磨蚀性岩石
A：磨蚀性岩石
N:非磨蚀性岩石
单轴抗压强度：>250MPa
单轴抗压强度：150MPa～250MPa单轴抗压强度：<150MPa
石英含量：>40%
石英含量：20%~40%
石英含量：<20%
YB/T4263---2011
4.2异形螺纹齿球钎头类型
异形螺纹齿球钎头类型由钎头裤体类型、钎头头部类型、钎头适应的岩石类型和连接螺纹类型组成。4.2.1钎头体类型
4.2.1.1钎头体按其裤体类型不同，分为普通型和易返型（R），具体图形见图1、图2，易返型裤体用英文字母“R”表示。
图1普通裤体球齿钎头
4.2.1.2钎头头部表面类型
易返裤体球齿钎头(R)
钎头体按其头部表面形状不同，分为平面、凹面和凸面三种类型，型别代号按本标准4.1.1条的规定，具体图形示例见图3、图4。图3钎头头部为平面示例图
4.2.2钎头适应的岩石分类
图4＇钎头头部为凹面示例图
对于不同类型的岩石，推荐使用不同类型的钎头，按其头部形状及布齿方式的具体分类示例见图5～图8。
图5推荐用于SCAN岩石
推荐用于HFAV岩石
建筑321---标准查询下载网
图6推荐用于MHCA岩石
图8推荐用于HMCNV岩石
wwwjz321. net

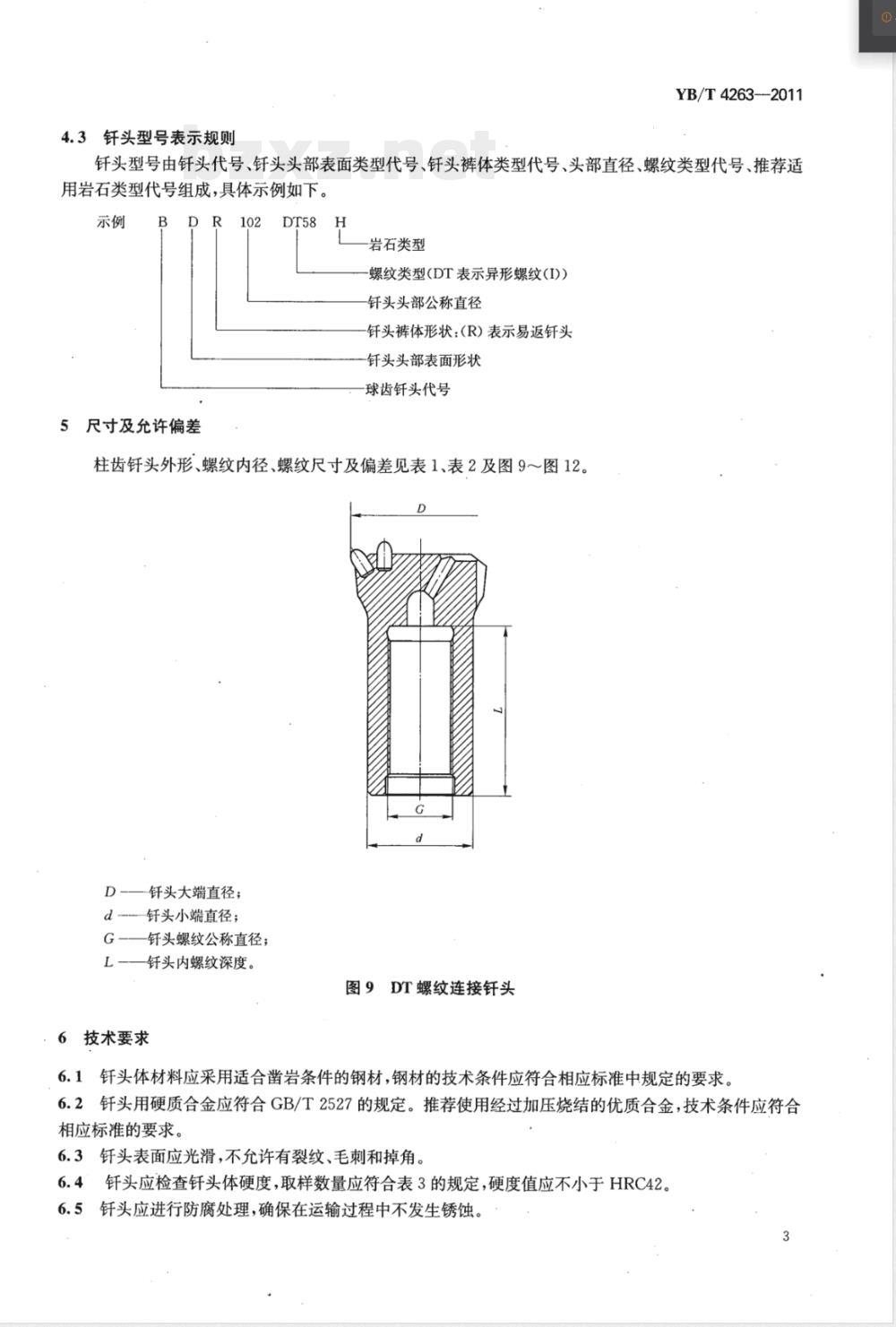

4.3钎头型号表示规则
YB/T4263-2011
钎头型号由钎头代号、钎头头部表面类型代号、钎头裤体类型代号、头部直径、螺纹类型代号、推荐适用岩石类型代号组成，具体示例如下。示例
5尺寸及允许偏差
岩石类型
-螺纹类型(DT表示异形螺纹(I)）钎头头部公称直径
钎头裤体形状：（R）表示易返钎头钎头头部表面形状
球齿钎头代号
柱齿钎头外形、螺纹内径、螺纹尺寸及偏差见表1、表2及图9～图12。D-—钎头大端直径；
d钎头小端直径；
钎头螺纹公称直径；
钎头内螺纹深度。
图9DT螺纹连接钎头
6技术要求
6.1钎头体材料应采用适合凿岩条件的钢材，钢材的技术条件应符合相应标准中规定的要求。6.2钎头用硬质合金应符合GB/T2527的规定。推荐使用经过加压烧结的优质合金，技术条件应符合相应标准的要求。
6.3钎头表面应光滑，不允许有裂纹、毛刺和掉角。6.4钎头应检查钎头体硬度，取样数量应符合表3的规定，硬度值应不小于HRC42。6.5钎头应进行防腐处理，确保在运输过程中不发生锈蚀。YB/T 4263—2011
钰头大端直径；
一钎头小端直径：
D-——过渡槽直径；
钎头螺纹公称直径；
钎头内螺纹深度；
过渡槽深度。
图10HT螺纹连接钎头
图11DT58内螺纹放大图
图12HT60内螺纹放大图
建筑321---标准查询下载网
wwwjz321.net
螺纹形式
螺纹公称
表1钎头尺寸
允许偏差
≤155
160±0.25
注1：当客户要求钎头的L值超出表中的规定时，应在合同中注明。注2：标有“*”的代号仅适用于钎头裤体为普通型的钎头。表2钎头螺纹尺寸
螺纹公称
试验方法
基本尺寸
允许偏差
基本尺寸允许偏差
钎头的检验项目及方法应符合表3的规定，+0.20
表3钎头检验项目
检验规则
检验项目免费标准下载网bzxz
螺纹尺寸
外形尺寸
钎头体硬度
表面质量
取样数量
每批1%，不少于3个
8.1头的检查和验收由供方技术监督部门进行。L
YB/T4263--2011
单位为毫米
检验方法
专用量具
GB/T230.1
单位为毫米
目测、五倍读数放大镜
8.2钎头应成批验收，每批由同一材料、同一规格型号、同一热处理制度的钎头组成。8.3硬度试验不合格者，应从同一批中任取2倍数量的试样进行复验。复验结果仍不合格，则整批不得5
YB/T4263-—2011
发货。
9包装、标志、运输、储存及质量证明书9.1钎头外表面应有供方的商品标志和产品规格型号。9.2同一材料、同热处理制度、同一规格型号钎头装一箱，每箱总重量小于30kg，包装应牢固。经供需双方协商，特殊情况下可按合同或协议要求进行包装。9.3包装箱内应有质量证明书，质量证明书应包括：供方名称或商标、产品规格型号、数量、检验日期、标准号。
9.4包装箱上应注明供方名称、规格型号、数量和生产批号，并在发货时注明需方名称。9.5钎头运输过程中应防止相互碰撞，并应加遮盖，以防雨（雪)水浸入。9.6钎头储存采用库存方式。
建筑321---标准查询下载网
wwwiz321.net
建筑321---标准查询下载网
中华人民共和国黑色冶金
行业标准
异形螺纹球齿钎头
YB/T4263—2011
治金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
三河市双峰印刷装订有限公司印刷各地新华书店经销
开本880×12301/16印张0.75字数18千字2012年3月第一版2012年3月第一次印刷*
统一书号：155024·384
wwwiz321.net
定价：25.00元
