【其他行业标准】 电气化铁路接触网支柱用热轧H型钢

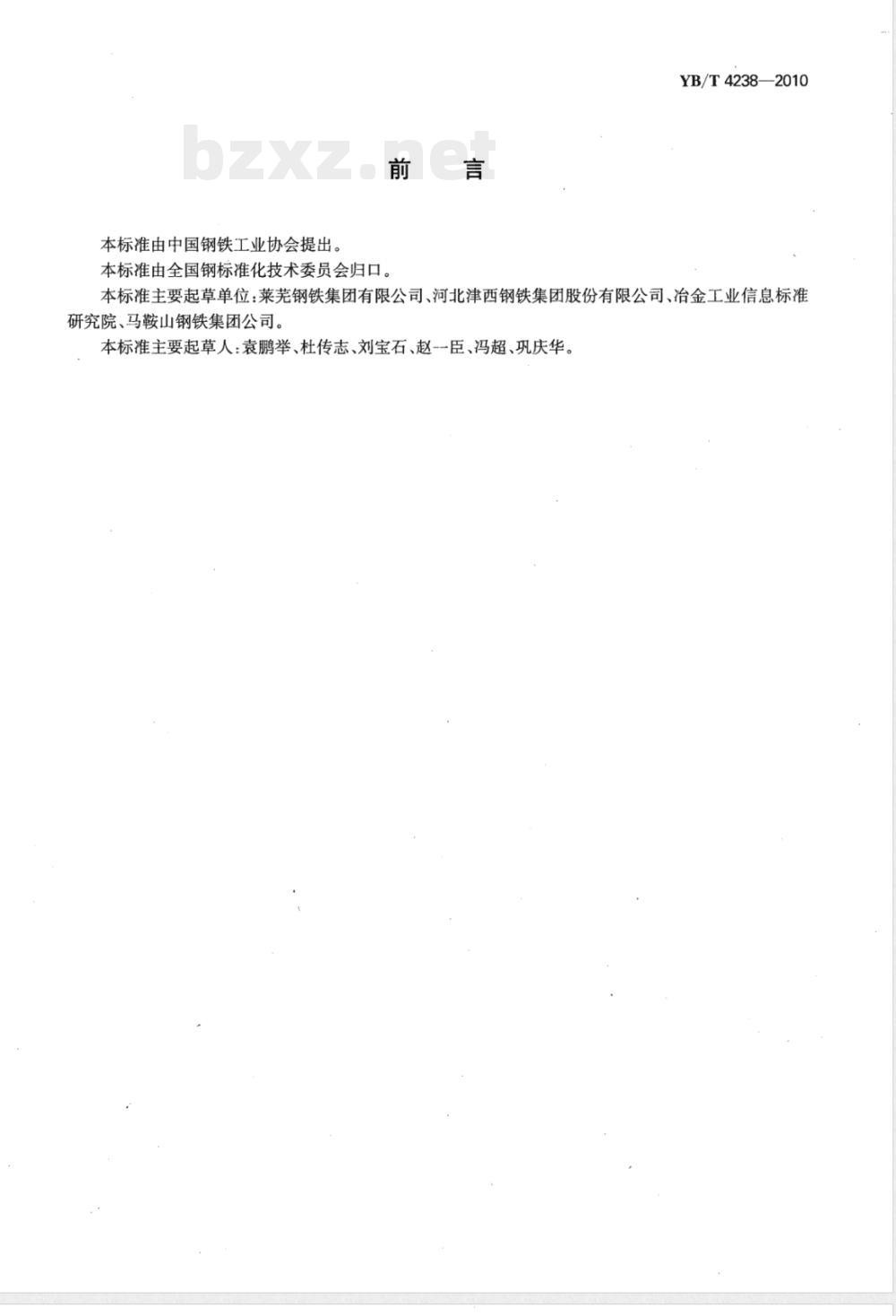

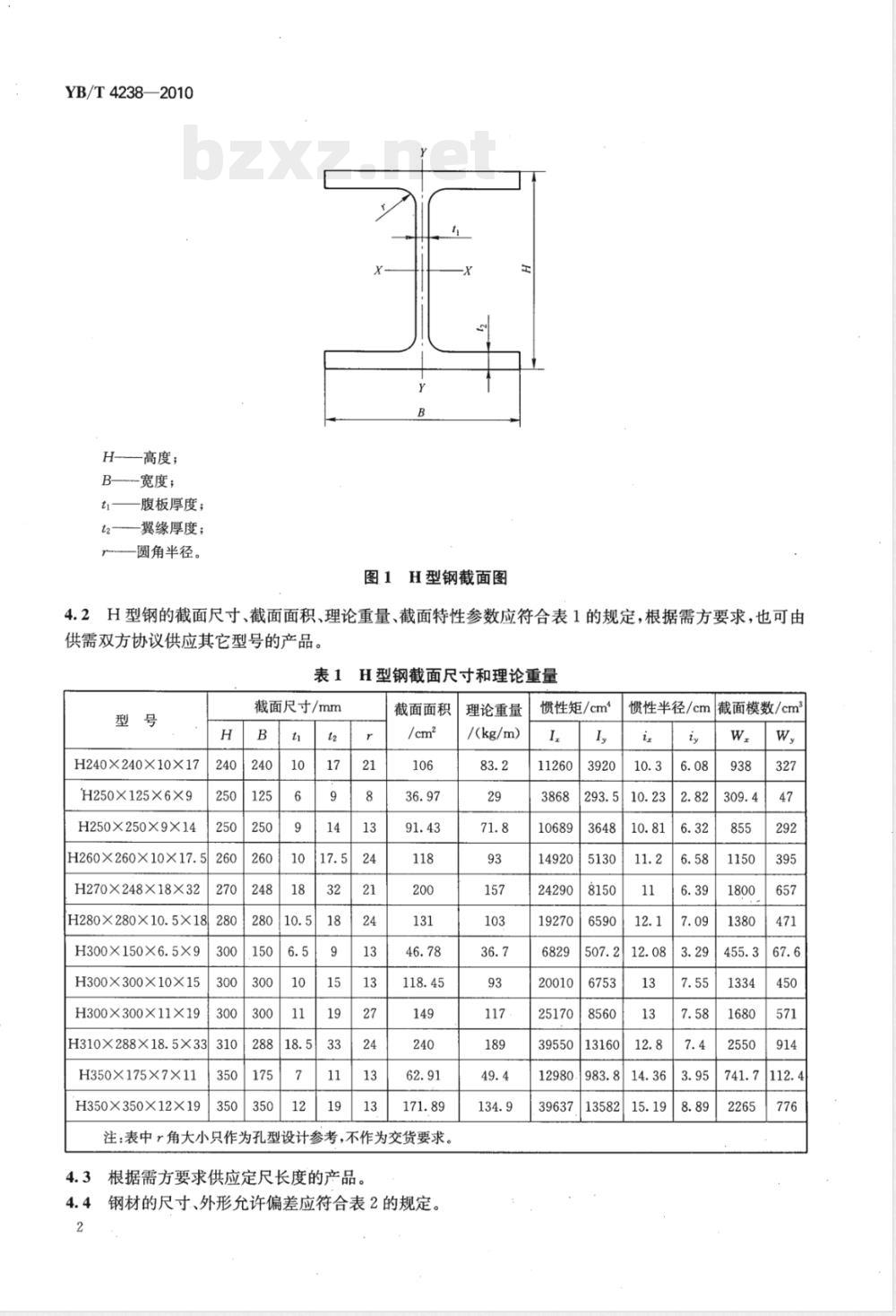

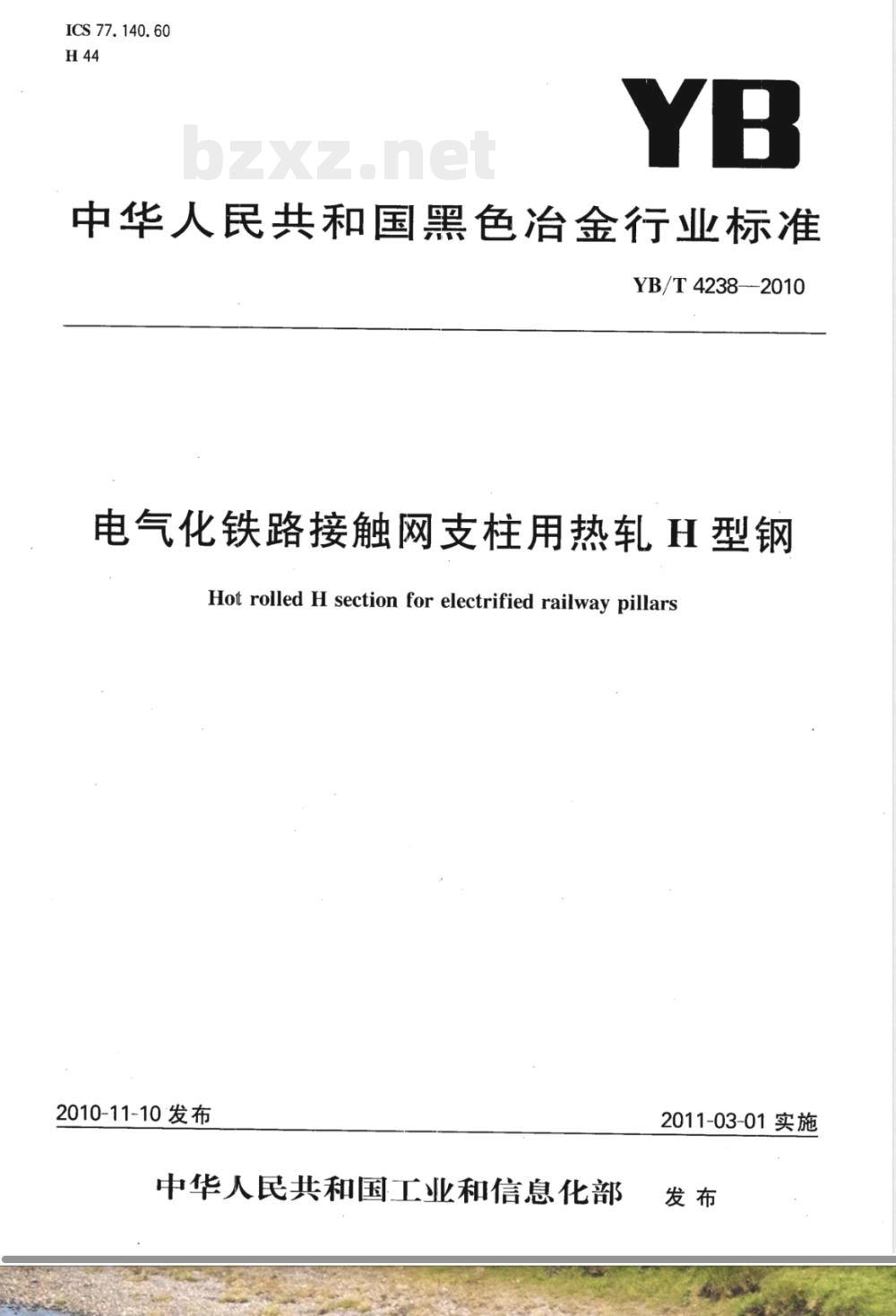

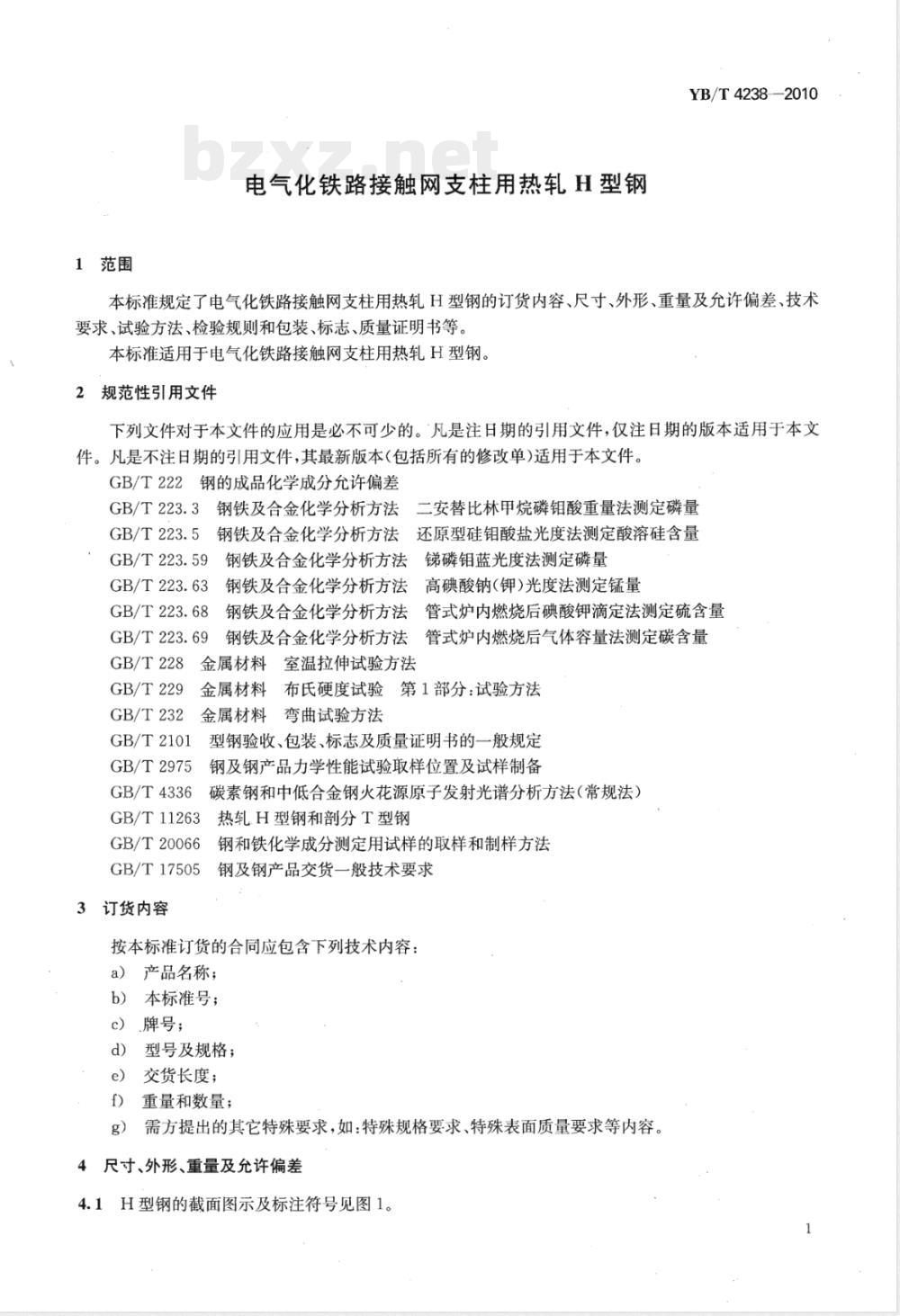

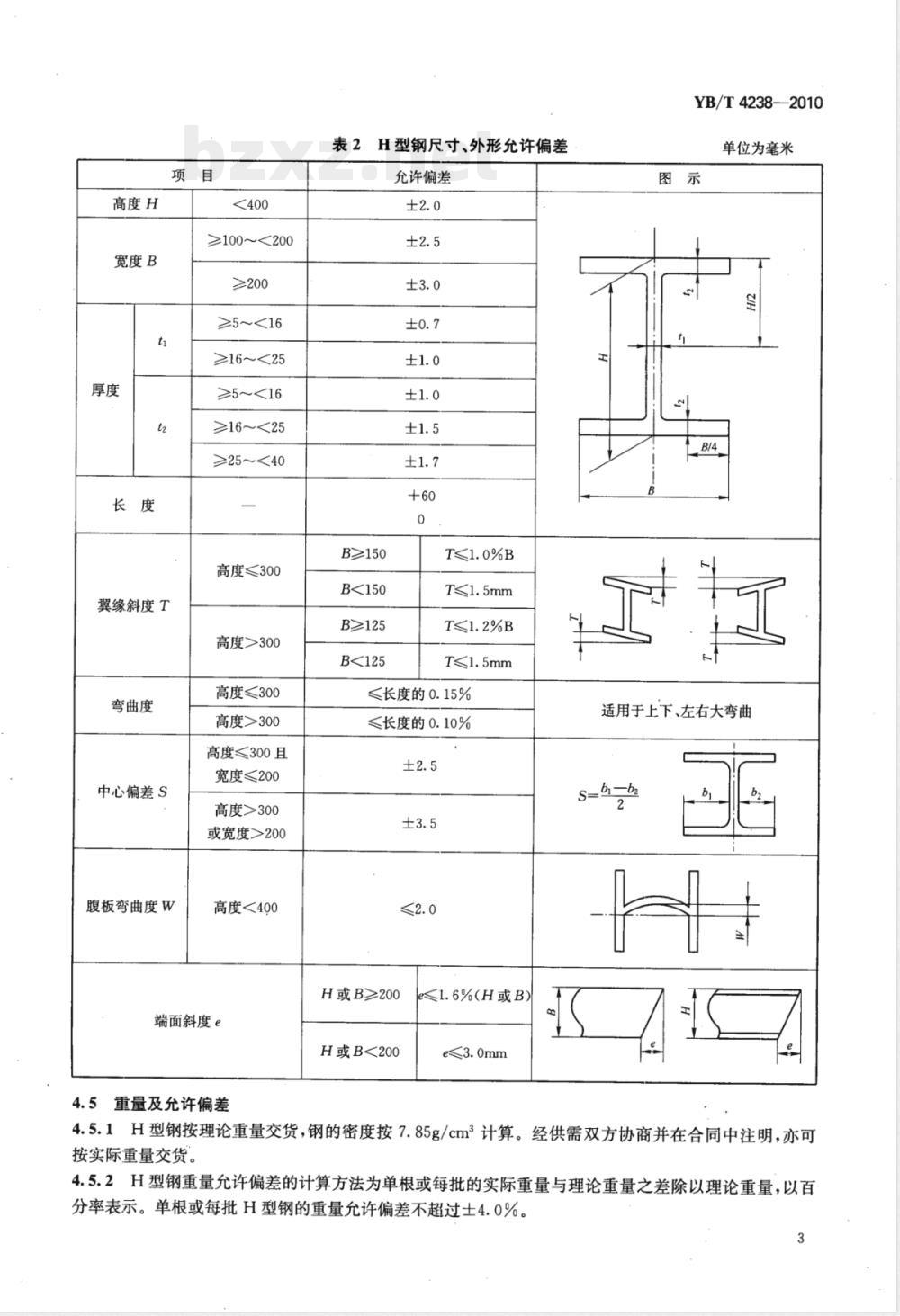

ICS 77.140.60 H44 YB 中华人民共和国黑色冶金行业标准 YB/T4238—2010 电气化铁路接触网支柱用热轧H型钢 Hot rolled H section for electrified railway pillars 2010-11-10发布 中华人民共和国工业和信息化部 2011-03-01实施 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准主要起草单位：莱芜钢铁集团有限公司、河北津西钢铁集团股份有限公司、冶金工业信息标准研究院、马鞍山钢铁集团公司。 本标准主要起草人：袁鹏举、杜传志、刘宝石、赵一臣、冯超、巩庆华。 1 范围 本标准规定了电气化铁路接触网支柱用热轧H型钢的订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则以及包装、标志和质量证明书等内容。 本标准适用于电气化铁路接触网支柱用热轧H型钢。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T222 钢的成品化学成分允许偏差 GB/T223.3 钢铁及合金化学分析方法 二安替比林甲烷磷钼酸重量法测定磷量 GB/T223.5 钢铁及合金化学分析方法 还原型硅钼酸盐光度法测定酸溶硅含量 GB/T223.59 钢铁及合金化学分析方法 锑磷钼蓝光度法测定磷量 GB/T223.63 钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锰量 GB/T223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金化学分析方法 管式炉内燃烧后气体容量法测定碳含量 GB/T228 金属材料室温拉伸试验方法 GB/T229 金属材料 布氏硬度试验第1部分：试验方法 GB/T232 金属材料弯曲试验方法 GB/T2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T11263 热轧H型钢和剖分T型钢 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T17505 钢及钢产品交货一般技术要求 3 订货内容 按本标准订货的合同应包含以下技术内容： 1）产品名称； 2）本标准号； 3）牌号； 4）型号及规格； 5）交货长度； 6）重量和数量； 7）需方提出的其他特殊要求，如特殊规格要求、特殊表面质量要求等。 4 尺寸、外形、重量及允许偏差 4.1 H型钢截面图示及标注符号见图1。 H：高度 B：宽度 t1：腹板厚度 t2：翼缘厚度 r：圆角半径 图1 H型钢截面图 4.2 H型钢截面尺寸、截面面积、理论重量及截面特性参数应符合表1规定，根据需方要求也可由供需双方协议供应其他型号产品。 表1 H型钢截面尺寸和理论重量（节选） 型号：H240×240×10×17 H=240 B=240 t1=10 t2=17 型号：H250×125×6×9 H=250 B=125 t1=6 t2=9 型号：H250×250×9×14 H=250 B=250 t1=9 t2=14 型号：H260×260×10×17.5 H=260 B=260 t1=10 t2=17.5 型号：H270×248×18×32 H=270 B=248 t1=18 t2=32 型号：H280×280×10.5×18 H=280 B=280 t1=10.5 t2=18 型号：H300×150×6.5×9 H=300 B=150 t1=6.5 t2=9 型号：H300×300×10×15 H=300 B=300 t1=10 t2=15 型号：H300×300×11×19 H=300 B=300 t1=11 t2=19 型号：H310×288×18.5×33 H=310 B=288 t1=18.5 t2=33 型号：H350×175×7×11 H=350 B=175 t1=7 t2=11 型号：H350×350×12×19 H=350 B=350 t1=12 t2=19 注：表中r角大小仅作为孔型设计参考，不作为交货要求。 4.3 根据需方要求可供应定尺长度产品。 4.4 钢材尺寸及外形允许偏差应符合表2规定。
