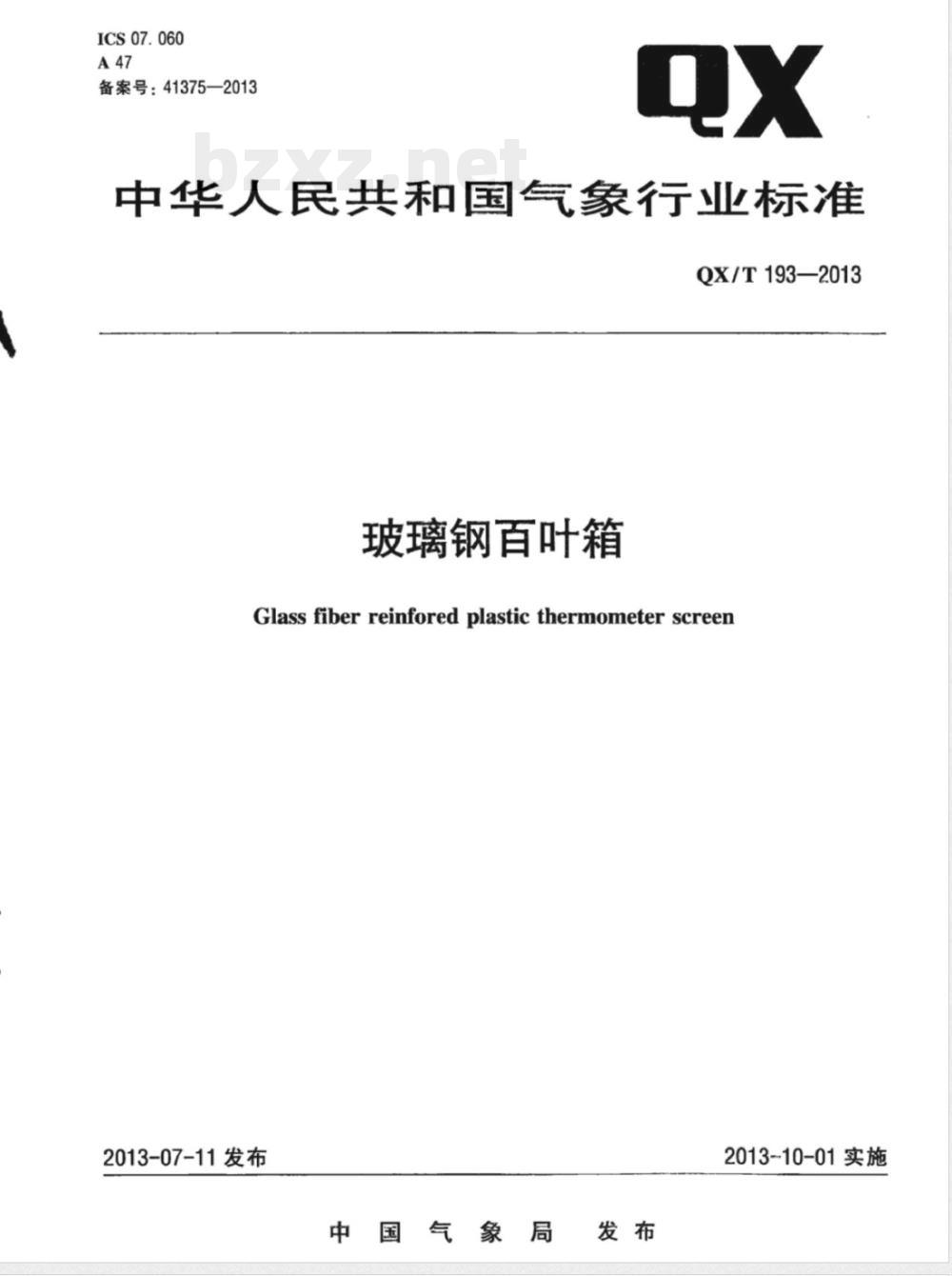

ICS07.060
备案号：41375—2013
中华人民共和国气象行业标准
QX/T193—2013
玻璃钢百叶箱
Glassfiberreinforedplasticthermometerscreen2013-07-11发布
中国气象局
2013~10-01实施

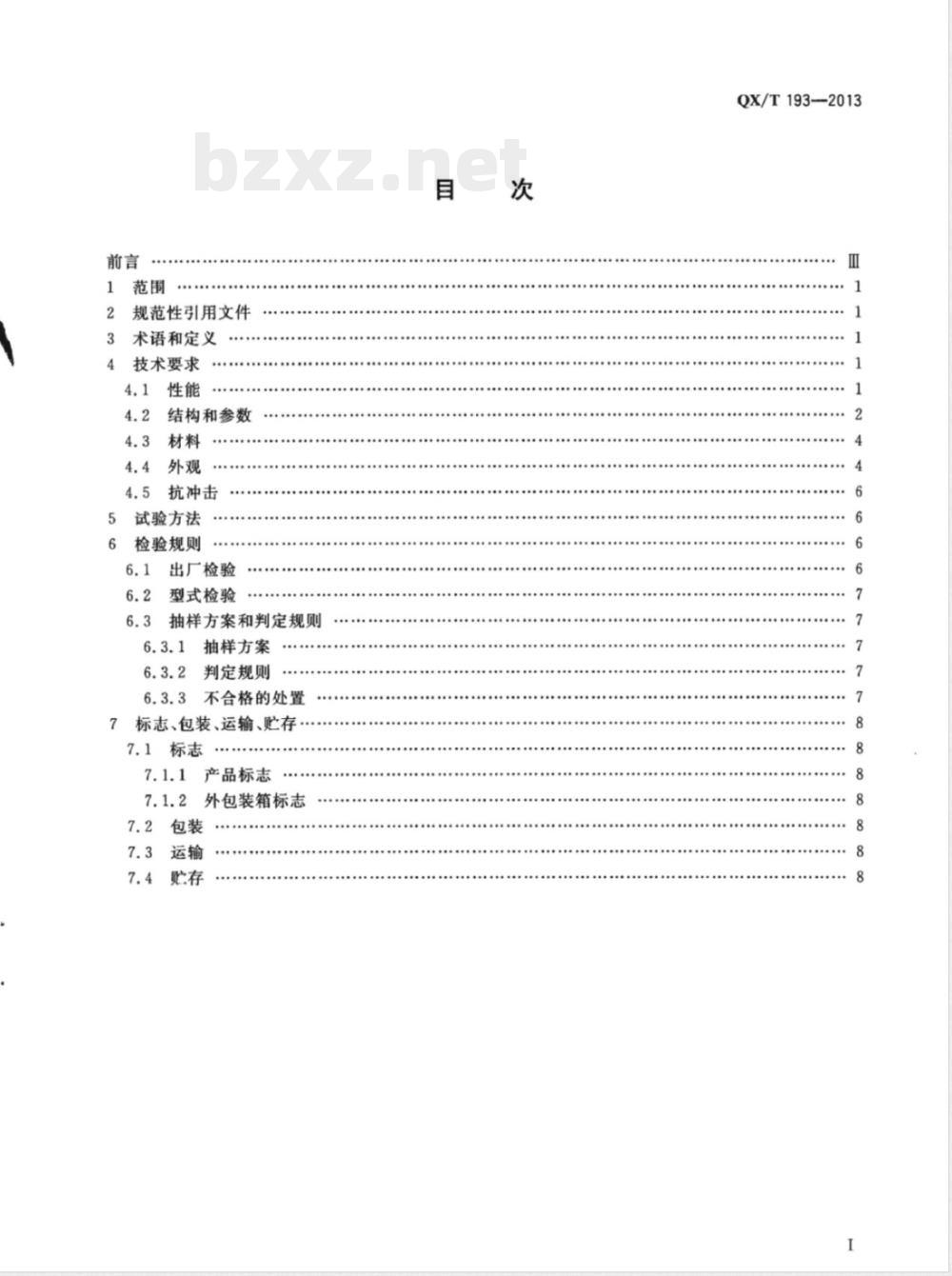

规范性引用文件
3术语和定义
4技术要求
4.1性能
结构和参数
抗冲击
试验方法
检验规则
出厂检验
型式检验
6.3抽样方案和判定规则
抽样方案
判定规则
不合格的处置
7标志、包装、运输、贮存.
7.1标志
7.1.1产品标志
外包装箱标志
7.2包装
7.3运输
7.4购存
QX/T193-2013

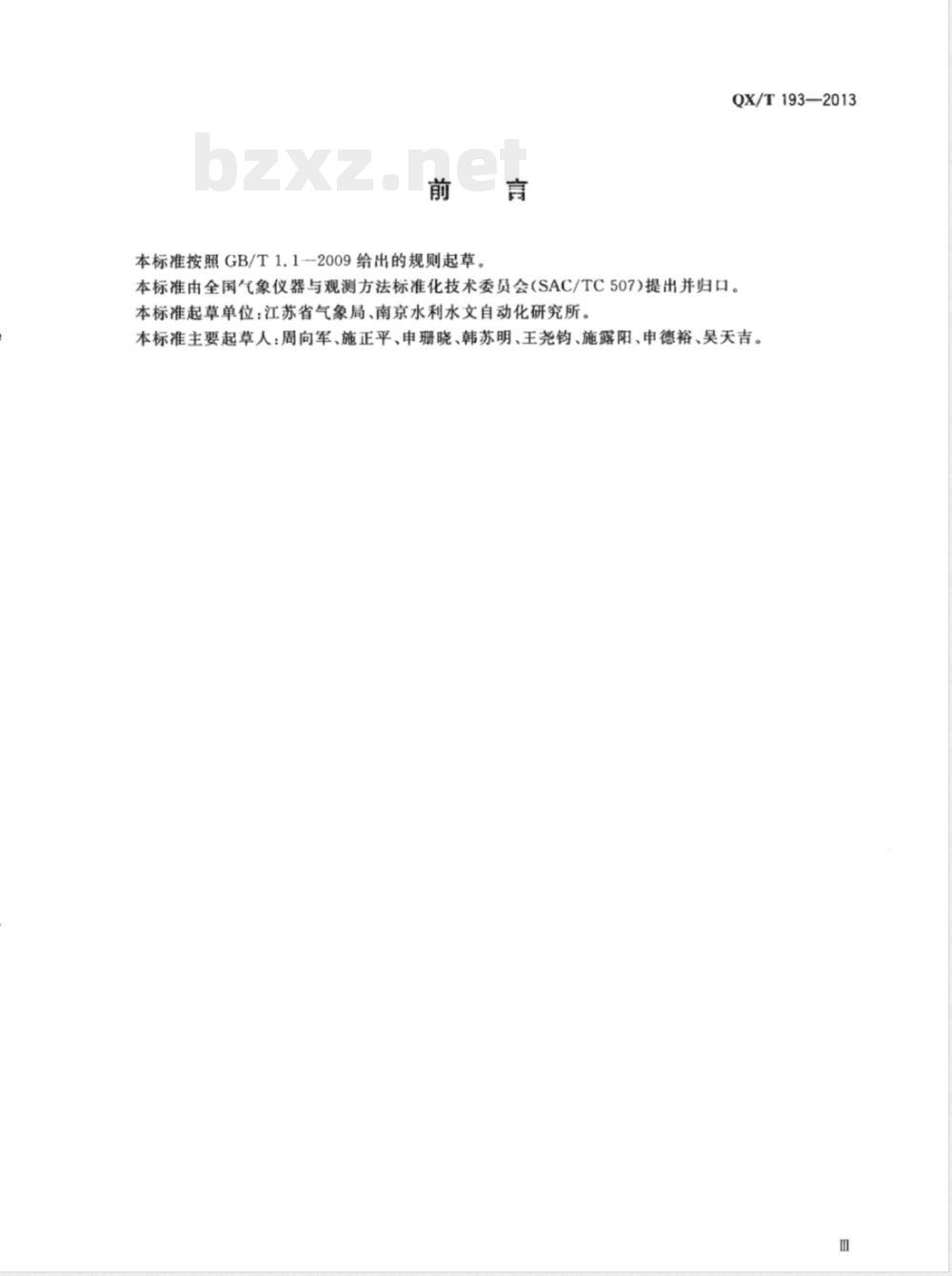

本标准按照GB/T1.1-2009给出的规则起草。QX/T193—2013
本标准由全国气象仪器与观测方法标准化技术委员会（SAC/TC507)提出并归口。本标准起草单位：江苏省气象局、南京水利水文自动化研究所。本标准主要起草人：周向军、施正平、申珊晓、韩苏明、王尧钧、施露阳、申德裕、吴天吉。m
1范围
玻璃钢百叶箱
QX/T193—2013
本标准规定了玻璃钢百叶箱的技术要求、试验方法、检验规则和标志、包装、运输与贮存。本标准适用于露天气象观测时放置测量空气温度、湿度等仪器的百叶箱。2
规范性引用文件下载标准就来标准下载网
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1449
9玻璃纤维增强塑料弯曲性能试验方法GB/T2829一2002周期检查计数抽样程序及抽样表（适用于对过程稳定性的检查）GB/T3854纤维增强塑料巴氏（巴柯尔）硬度试验方法JB/T9329—1999
3术语和定义
仪器仪表运输、运输贮存基本环境条件及试验方法下列术语和定义适用于本文件。3.1
玻璃钢百叶箱
直glassfiberreinforedplasticthermometerscreen主体由玻璃纤维增强塑料加工制成的百叶箱。注：不包括支架部分。
gelcoat
用于复合材料表面改善其性能的树脂层。[GB/T3961—2009，定义3.3.11]3.3
蜂窝芯honeycombcore
用浸渍树脂胶液的片材，如纸、玻璃布等或塑料、金属片做成的蜂窝状结构，作为夹层结构的芯材。[GB/T3961—2009，定义3.2.12]4技术要求
4.1性能
玻璃钢百叶箱应具备下列性能：能在露天自然环境条件下使用；a)
具有一定的通风条件；
防止太阳直接照射箱内；
有较好的反射辐射能力；
QX/T193—2013
e）能保护箱内的仪器免受强风、雨、雪等的侵袭；f)有较低的热容量。
4.2结构和参数
4.2.1结构及外部尺寸见图1、图2、图3和图4。720
说明：
一通风上盖；
一铰链：
底座；
一搭扣。
玻璃钢百叶箱正视图
单位为毫米
说明：
1—-顶盖：
2—连接螺钉；
3——叶片；
木隔板；
连接杆。
图2玻璃钢百叶箱侧视图
QX/T193—2013
单位为毫米
QX/T193-—2013
4.2.2内部尺寸如下：
图3玻璃钢百叶箱A一A向剖视图
箱内宽为466mm士3mm；
箱内深为462mm士3mm；
箱内高为618mm士5mm。
4.2.3重量为38kg±5kg。
项盖尺寸如下：
长为780mm±1.5mm；
宽为720mm±1.5mm；
厚为21mm±1.5mm。
通风上盖有一垂直方向的通风口，其上边缘与顶盖间的平均距离为10mm士1mm。4.2.6
相邻叶片之间的垂直间距为45mm士1.5mm。同一侧叶片外边缘线应在同一平面上，平面度应不大于3mm。4.3材料
单位为毫米
制造百叶箱的玻璃钢的主要材料为不饱和聚酯树脂和玻璃纤维布（毡），辅料为固化剂等。玻璃4.3.1
钢制品的弯曲强度应不低于147MPa（1500kg/cm2）、巴氏硬度应不小于30。玻璃钢外表面应有均匀的胶衣层。
4.3.2铰链、搭扣应由厚度不小于2mm的不锈钢材料制成，其余外露的铁金属件应做热镀锌处理。4.3.3箱内上、下交错安装的木隔板应使用平整无明显节疤的杉木，并应经过干燥处理，表面涂白色面漆。
4.3.4顶盖面层为玻璃钢材料制成，内部使用纸质蜂窝芯。4.4外观
外观应满足如下要求：
所有玻璃钢零部件外表面均为白色且色泽均匀，并应平整、光洁、无裂纹，无明显针孔、气泡、树a)
脂浸渍不良、纤维裸露等缺陷。说明：
X—叶片外表面对应的横坐标；
Y一一内、外叶片的对称轴。
玻璃钢百叶箱叶片剖面外表面型值由下表的16对坐标值确定。序号
±35,00
玻璃钢百叶箱叶片剖面图
QX/T193—2013
单位为毫米
