【其他行业标准】 气象服务电视产品图形

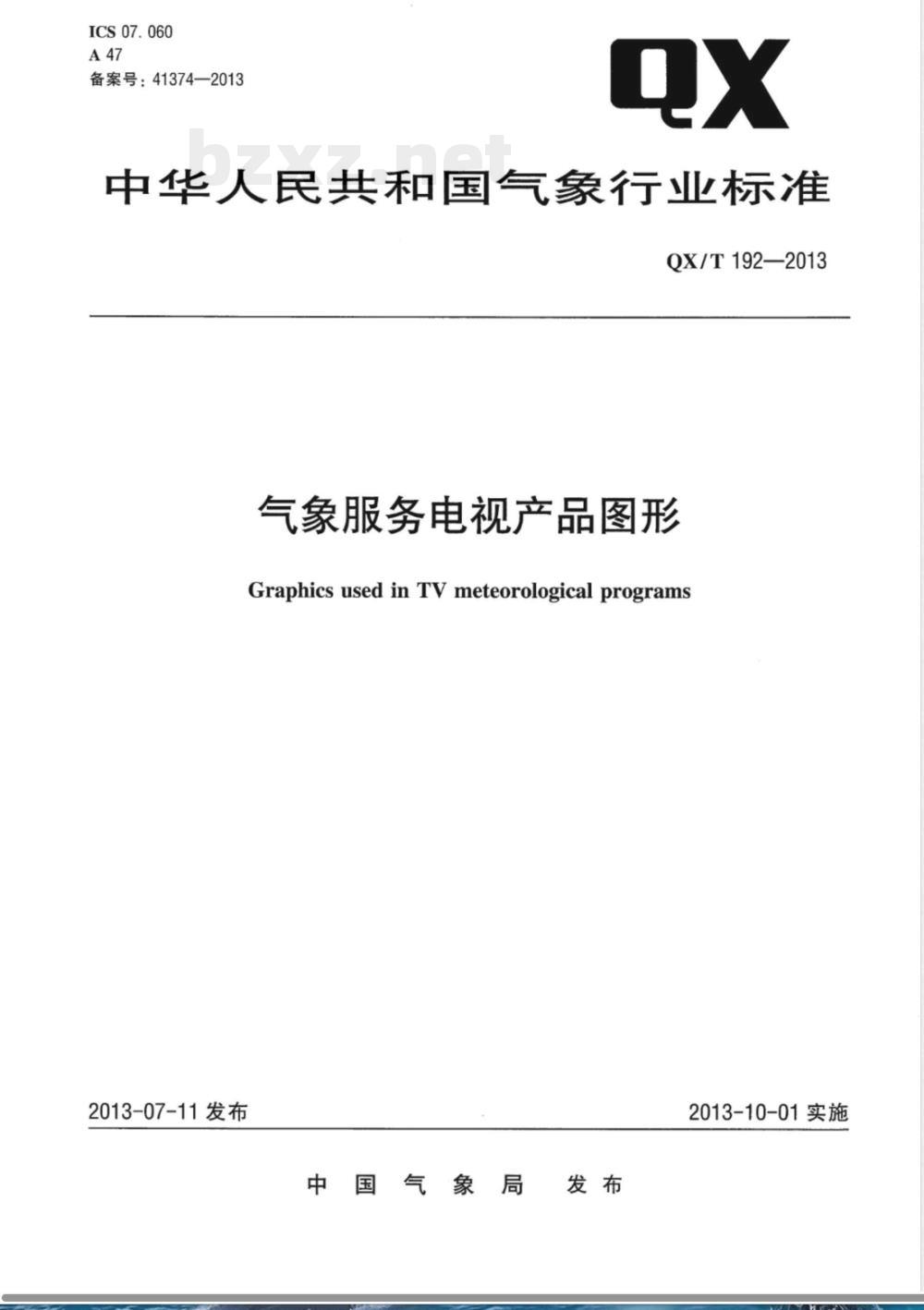

ICS07.060
备案号：41374—2013
中华人民共和国气象行业标准
QX/T192—2013
气象服务电视产品图形
Graphics used in TV meteorological programs2013-07-11发布
中国气象局发布
2013-10-01实施

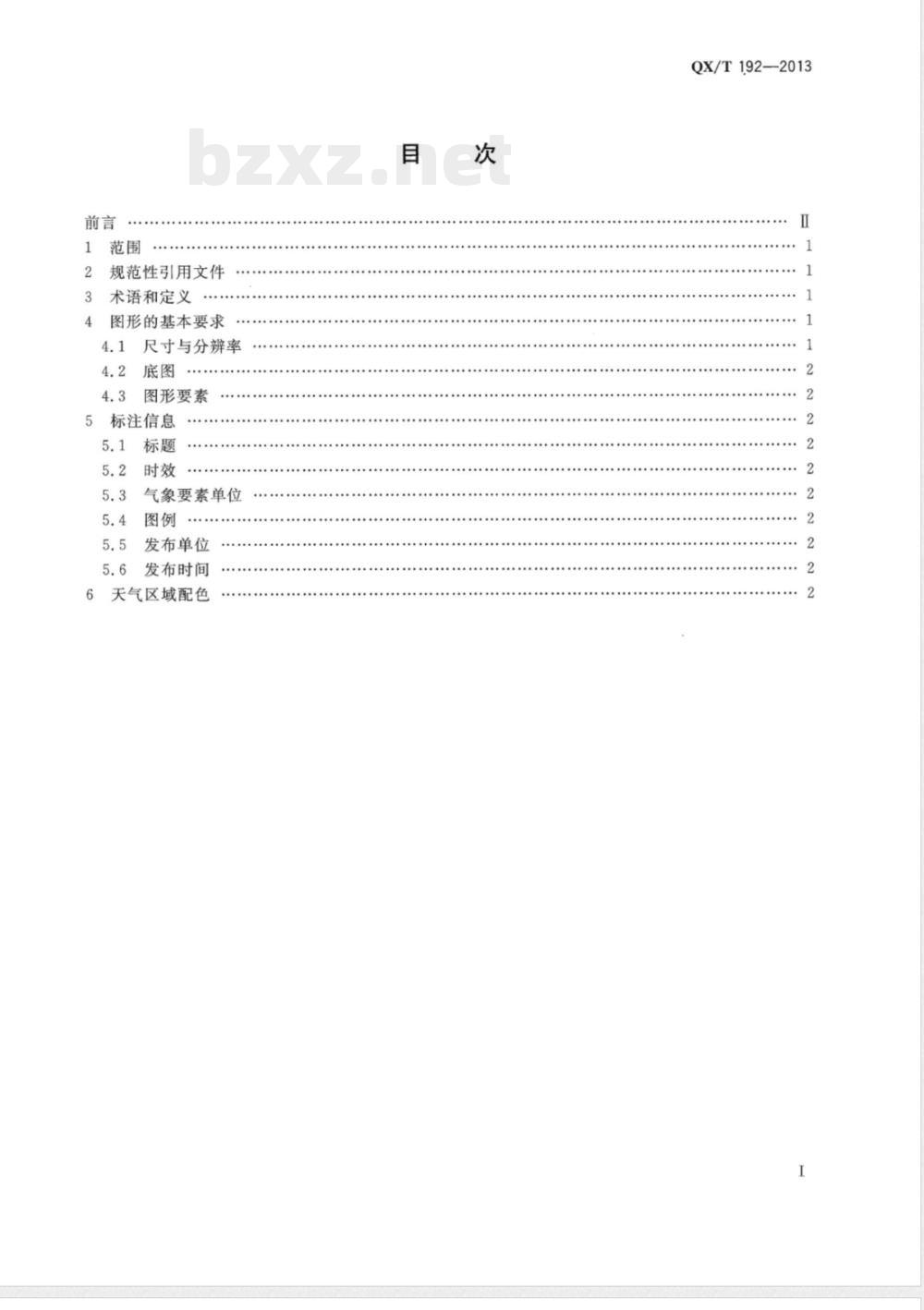

规范性引用文件
术语和定义
图形的基本要求
尺寸与分辨率
图形要素
标注信息
气象要素单位
发布单位
发布时间
天气区域配色
QX/T192—2013
QX/T192—2013

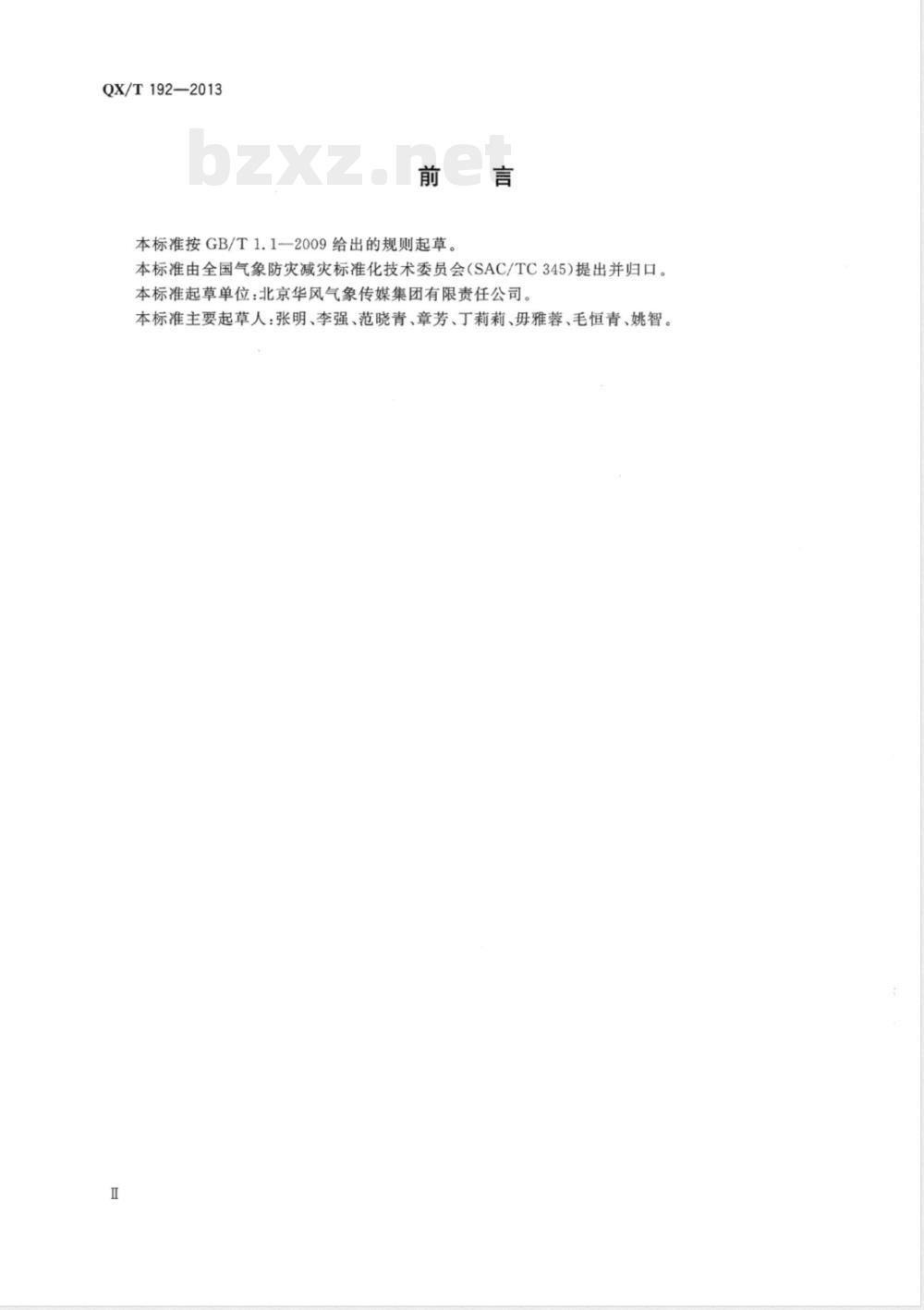

本标准按GB/T1.1一2009给出的规则起草。言
本标准由全国气象防灾减灾标准化技术委员会（SAC/TC345)提出并归口。本标准起草单位：北京华风气象传媒集团有限责任公司。本标准主要起草人：张明、李强、范晓青、章芳、丁莉莉、毋雅蓉、毛恒青、姚智。I

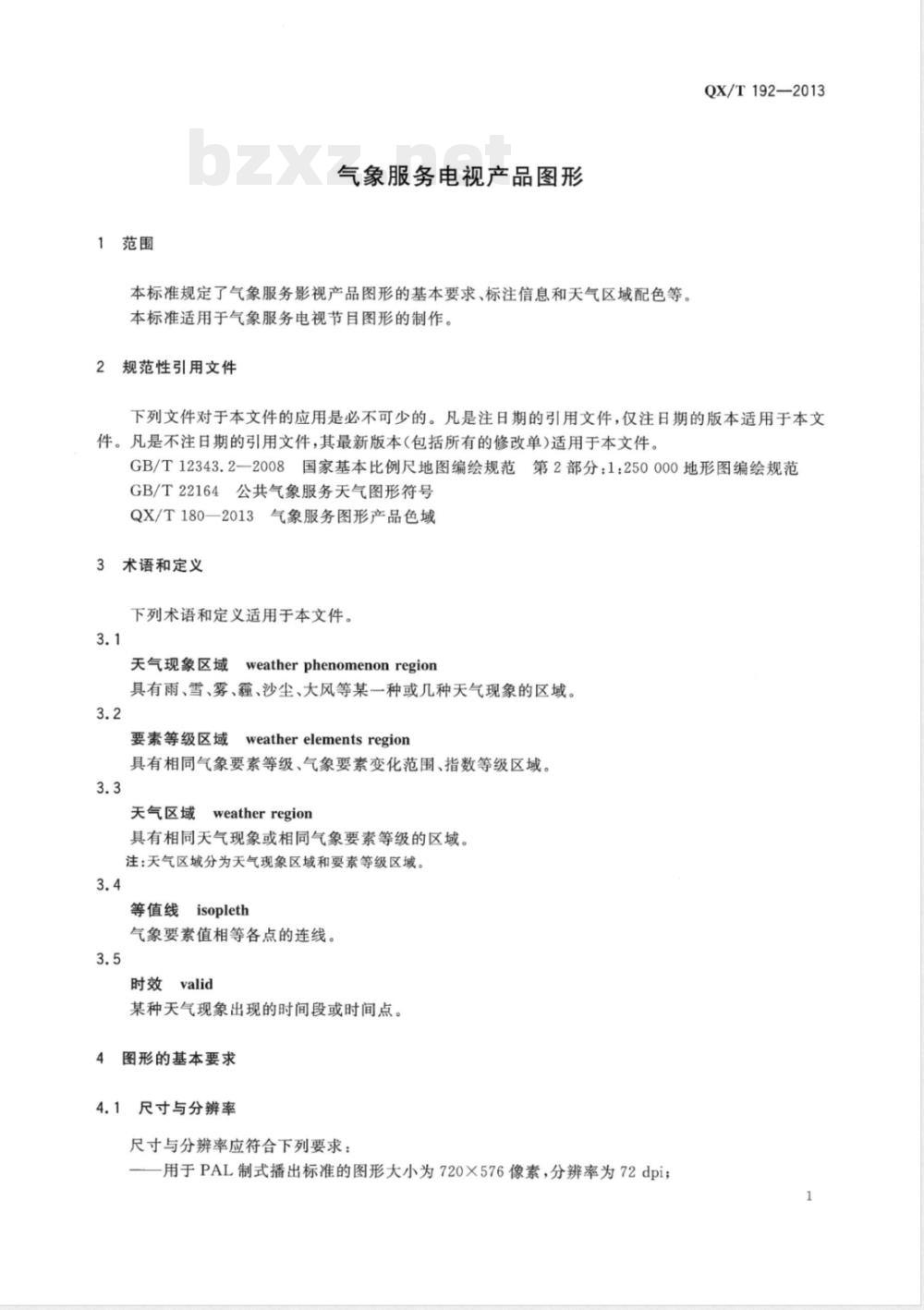

1范围
气象服务电视产品图形
本标准规定了气象服务影视产品图形的基本要求、标注信息和天气区域配色等本标准适用于气象服务电视节目图形的制作。规范性引用文件
QX/T192—2013
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T12343.2-2008国家基本比例尺地图编绘规范范第2部分：1：250000地形图编绘规范GB/T22164公共气象服务天气图形符号QX/T180—2013气象服务图形产品色域3术语和定义
下列术语和定义适用于本文件。3.1
weatherphenomenonregion
天气现象区域
具有雨、雪、雾、霾、沙尘、大风等某一种或几种天气现象的区域。3.2
weatherelementsregion
要素等级区域
具有相同气象要素等级、气象要素变化范围、指数等级区域、3.3
天气区域
weather region
具有相同天气现象或相同气象要素等级的区域。注：天气区域分为天气现象区域和要素等级区域，3.4
等值线
isopleth
气象要素值相等各点的连线。
某种天气现象出现的时间段或时间点。4
图形的基本要求
4.1尺寸与分辨率
尺寸与分辨率应符合下列要求：用于PAL制式播出标准的图形大小为720×576像素，分辨率为72dpi；1
QX/T192—2013
用于高清播出标准的图形大小为1920×1080像素。4.2底图www.bzxz.net
底图使用按GB/T12343.2—2008的规定。4.3
图形要素
图形要素应符合下列要求：
图形应标注标题、时效、天气要素的单位、发布单位、发布时间、图例；图形的天气符号见GB/T22164，根据服务需要可给符号添加适当的动画或三维效果；图形中的天气区域用具有一定透明度的颜色来标注，通过在区域颜色上叠加相应的天气符号反映其属性；
区可通过在区域边界上标示等值线值、在区域内标示具体数值或数值范图形中的要素等级区
围、使用图例
5标注信息
用简明扼要
说明图形内容
束时间”的规则单独标注时效信息。用“yyyy年mm月dd日hh时”的格式标注按“开始时间
时间，在不引起歧
情况下可适当缩减
在意义清楚
气象要素单
根据图形需要量
更容易理解的情况下，可用“星期X”等其他标注方法。合适的气象要素单位。
应标注图例，图例不应握挡图上的有效信息。发布单位
图形应标注发布单位，位于图形右下角。如媒体有特殊要求，可遵照其规范执行。产品发布单位的名称应为正式批准的产品提供方名称5.6
发布时间
图形的发布时间，位于发布单位的下方或右侧。6天气区域配色
天气区域配色应符合QX/T180一2013的要求。同一幅图中，不宜出现具有相同填充色的不同天气区域，且天气区域填充色不宜超过5种。2
中华人民共和国
气象行业标
气象服务电视产品图形
QX/T192—2013
气象出版社出版发行
北京市海淀区中关村南大街46号邮政编码：100081
网址：http：//www.cmp.cma.gov.cn发行部：010-68409198
北京中新伟业印刷有限公司印刷各地新华书店经销
开本：880X1230
2014年11月第一版
印张：0.5
字数：15千字
2014年11月第一次印刷
书号：135029-5640
如有印装差错
定价：10.00元
由本社发行部调换
版权专有
侵权必究
举报电话：(010)68406301
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
