【GB国家标准】 数控剪板机

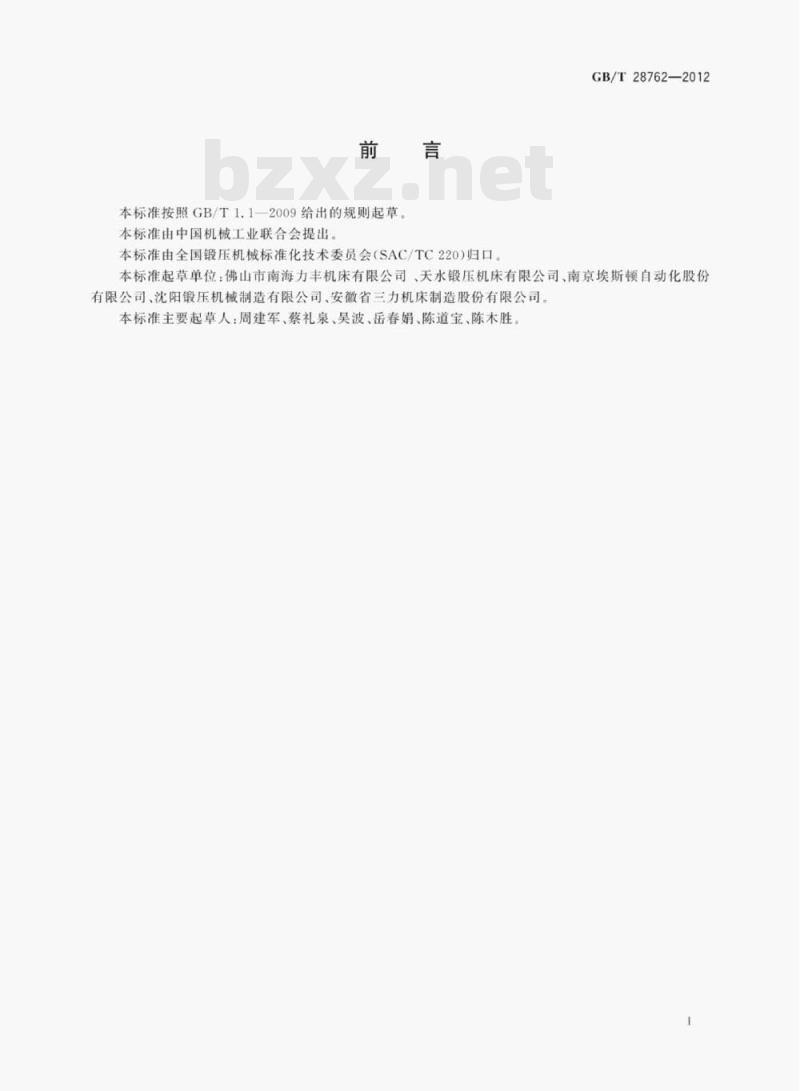

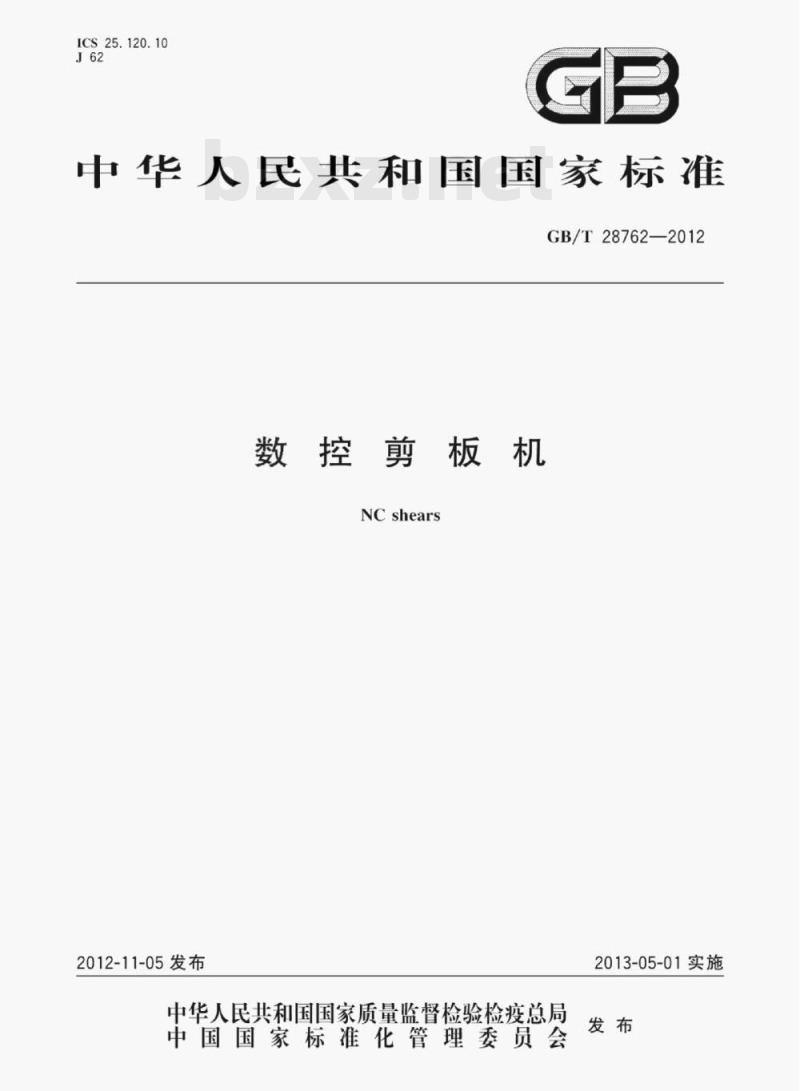

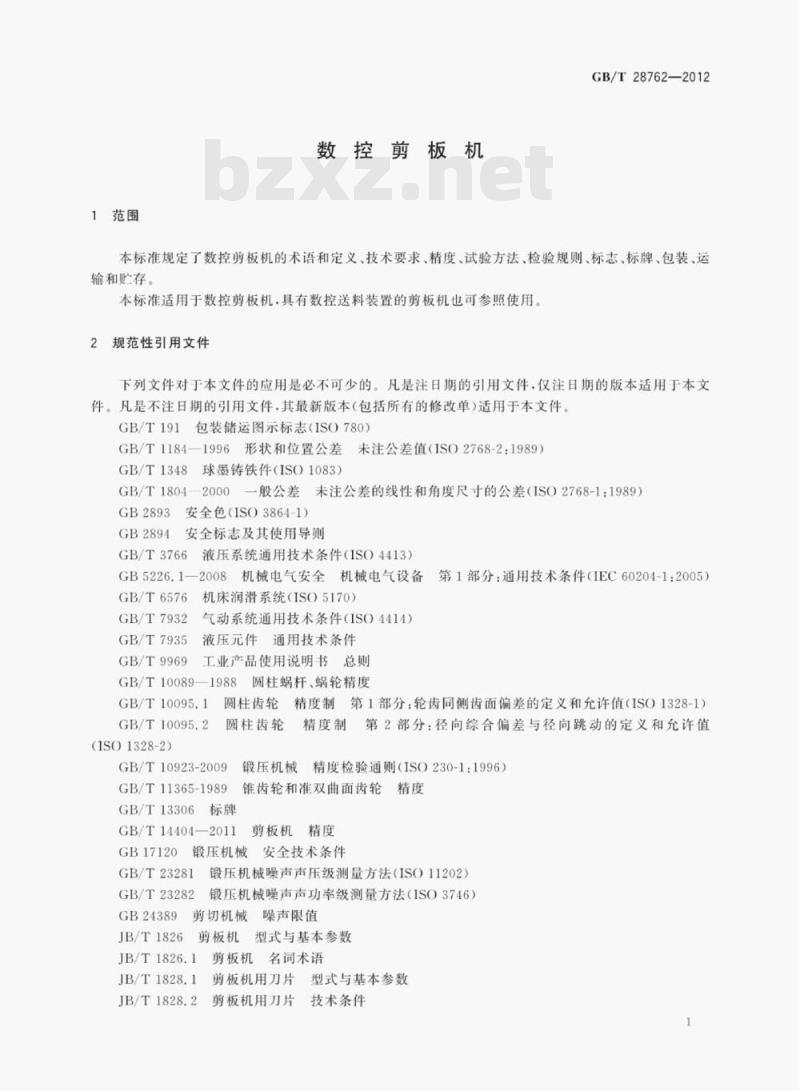

ICS 25.120.10 J62 GB 中华人民共和国国家标准 GB/T 28762—2012 数控剪板机 NC shears 2012-11-05发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2013-05-01实施 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准起草单位：佛山市南海力丰机床有限公司、天水锻压机床有限公司、南京埃斯顿自动化股份有限公司、沈阳锻压机械制造有限公司、安徽省三力机床制造股份有限公司。 本标准主要起草人：周建军、蔡礼泉、吴波、岳春娟、陈道宝、陈木胜。 1 范围 本标准规定了数控剪板机的术语和定义、技术要求、精度、试验方法、检验规则、标志、标牌、包装、运输和贮存。 本标准适用于数控剪板机，具有数控送料装置的剪板机也可参照使用。 2 规范性引用文件 GB/T 191 包装储运图示标志（ISO 780） GB/T 1184—1996 形状和位置公差未注公差值（ISO 2768-2:1989） GB/T 1348 球墨铸铁件（ISO 1083） GB/T 1804—2000 一般公差 未注公差的线性和角度尺寸的公差（ISO 2768-1:1989） GB 2893 安全色（ISO 3864-1） GB 2894 安全标志及其使用导则 GB/T 3766 液压系统通用技术条件（ISO 4413） GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件（IEC 60204-1:2005） GB/T 6576 机床润滑系统（ISO 5170） GB/T 7932 气动系统通用技术条件（ISO 4414） GB/T 7935 液压元件通用技术条件 GB/T 9969 工业产品使用说明书 总则 GB/T 10089 圆柱蜗杆、蜗轮精度 GB/T 10095.1 圆柱齿轮精度制 第1部分：轮齿同侧齿面偏差的定义和允许值（ISO 1328-1） GB/T 10095.2 圆柱齿轮精度制 第2部分：径向综合偏差与径向跳动的定义和允许值（ISO 1328-2） GB/T 10923—2009 锻压机械精度检验通则（ISO 230-1:1996） GB/T 11365—1989 锥齿轮和准双曲面齿轮精度 GB/T 13306 标牌 GB/T 14404—2011 剪板机精度 GB 17120 锻压机械 安全技术条件 GB/T 23281 锻压机械噪声声压级测量方法（ISO 11202） GB/T 23282 锻压机械噪声声功率级测量方法（ISO 3746） GB 24389 剪切机械噪声限值 JB/T 1826 剪板机型式与基本参数 JB/T 1826.1 剪板机名词术语 JB/T 1828.1 剪板机用刀片 型式与基本参数 JB/T 1828.2 剪板机用刀片 技术条件 JB/T 1829 锻压机械通用技术条件 JB/T 3240 锻压机械操作指示形象化符号 JB/T 5775 锻压机械灰铸铁件技术条件 JB/T 8356.1 机床包装技术条件 JB/T 8609 锻压机械焊接件技术条件 JB 8781 剪板机安全技术要求 JB/T 8832 机床数控系统通用技术条件 JB/T 9954 锻压机械液压系统清洁度 3 术语和定义 JB/T 1826.1界定的以及下列术语和定义适用于本文件。 3.1 数控剪板机 NC shear 刀架和/或挡料装置采用数控系统控制的剪板机。 3.2 退让 retract 一种控制功能，挡料装置在剪切过程中向远离刀口方向运动一段距离，以避免挡料、刀具与工件之间发生干涉。 3.3 寻参考点 find reference 用于确定数控轴相对于其坐标原点位置的控制功能。 3.4 示教 leadthrough 一种控制功能，数控系统接受人工输入数值并作为当前位置，用于代替寻参考点操作。 3.5 计数 count 累计剪切加工次数的控制功能。 3.6 手动 manual 用户手工输入目标位置后启动定位和加工的数控执行模式。 3.7 自动 automatic 用户输入加工程序后，数控系统按程序执行定位和加工的模式。 3.8 单向定位 unidirectional position 一种通过特定方式实现的定位控制功能（原文后续内容缺失）。
