【GB国家标准】 锯片铣刀

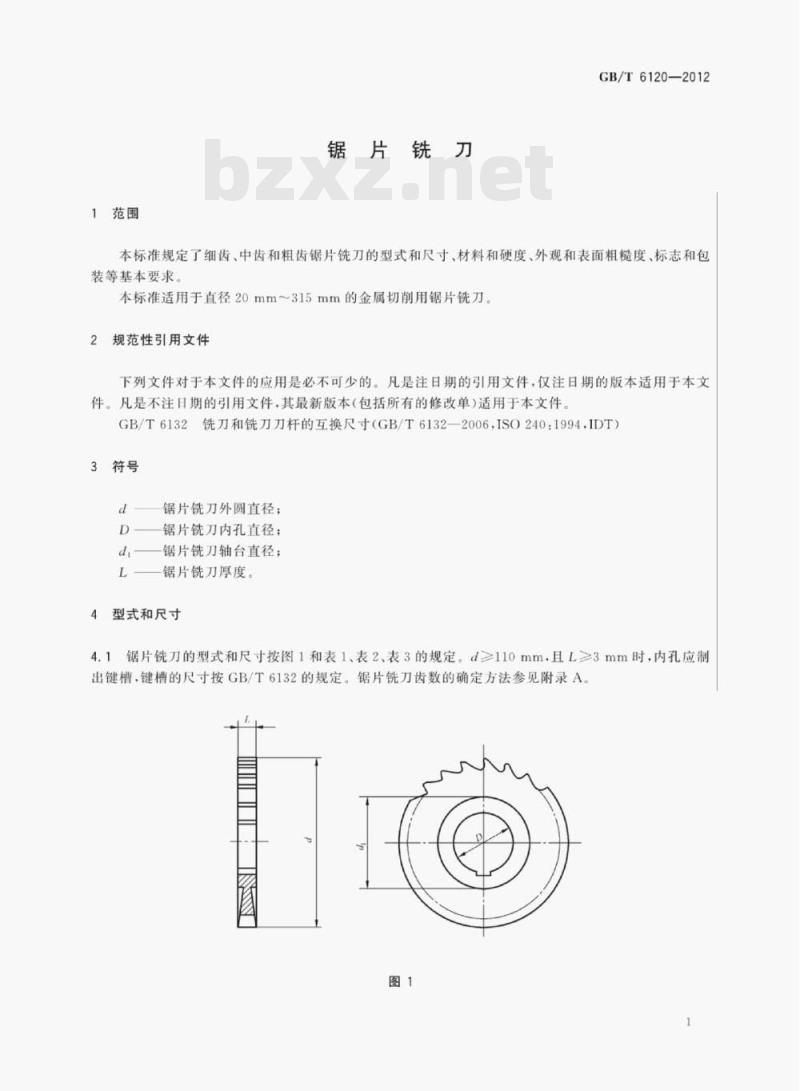

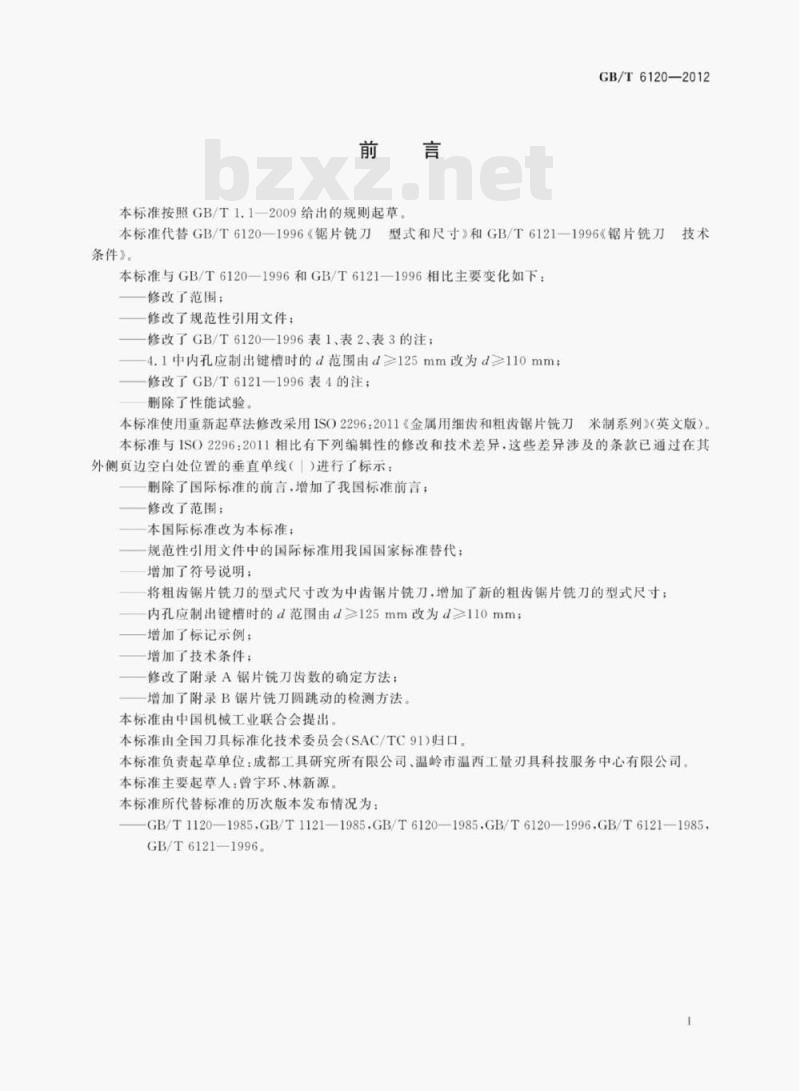

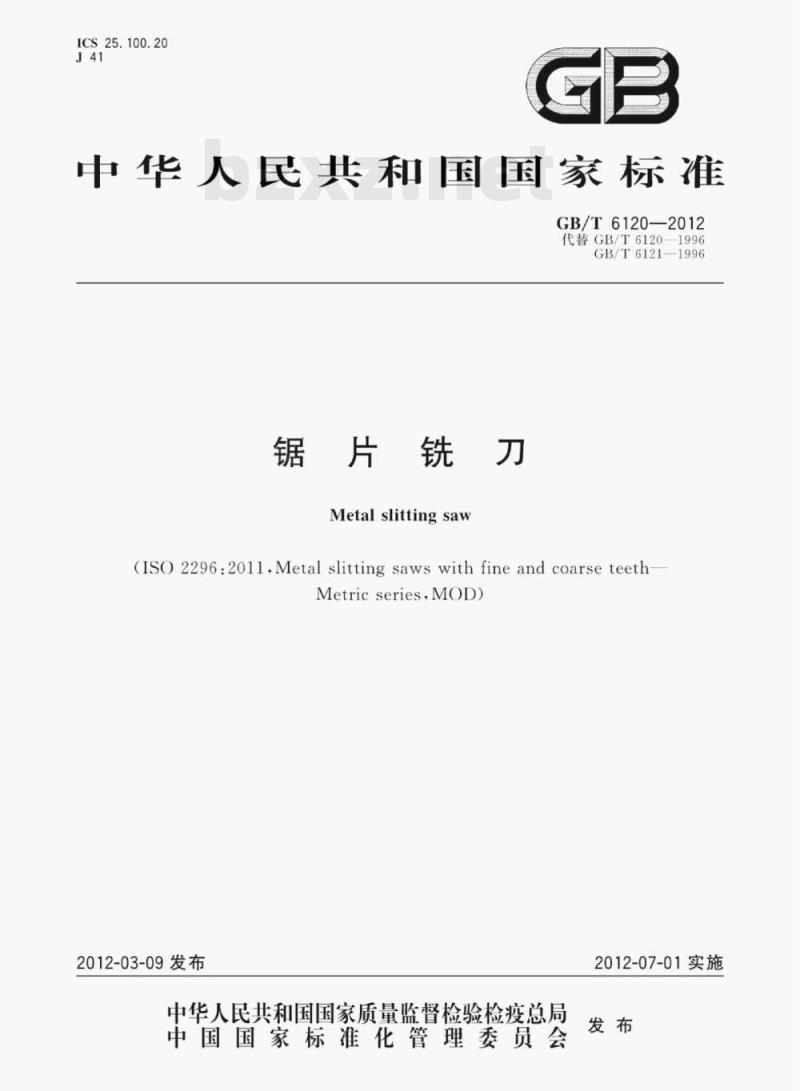

ICS 25.100.20 J41 中华人民共和国国家标准 GB/T 6120-2012 代替 GB/T 6120-1996、GB/T 6121-1996 锯片铣刀 Metal Slitting Saw （ISO 2296:2011 Metals slitting saws with fine and coarse teeth Metric series, MOD） 2012-03-09发布 2012-07-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替GB/T 6120-1996《锯片铣刀型式和尺寸》和GB/T 6121-1996《锯片铣刀技术条件》。 本标准与GB/T 6120-1996和GB/T 6121-1996相比主要变化如下：修改了范围；修改了规范性引用文件；修改了表1、表2、表3的注；修改了内孔应制出键槽时d范围由d≥125mm改为d≥110mm；删除了性能试验等内容。 本标准修改采用ISO 2296:2011《金属用细齿和粗齿锯片铣刀 米制系列》，并进行了适应性调整。 1 范围 本标准规定了细齿、中齿和粗齿锯片铣刀的型式和尺寸、材料和硬度、外观和表面粗糙度、标志和包装等基本要求。 本标准适用于直径20mm～315mm的金属切削用锯片铣刀。 2 规范性引用文件 GB/T 6132 铣刀和铣刀刀杆的互换尺寸（ISO 240:1994, IDT） 3 符号 D：锯片铣刀外圆直径 d：锯片铣刀内孔直径 dl：锯片铣刀轴台直径 L：锯片铣刀厚度 4 型式和尺寸 4.1 锯片铣刀的型式和尺寸按图1及表1、表2、表3规定。 当d≥110mm且L≥3mm时，内孔应制出键槽，键槽尺寸按GB/T 6132规定。 锯片铣刀齿数的确定方法参见附录A。 表1 粗齿锯片铣刀（节选整理） 单位：mm D：50、63、80、100、125、160、200、250、315 对应齿数（参考）： 50mm：24、20、16 63mm：16、32、24、20、16 80mm：22、34、40、32、24、20 100mm：40、32、24、20、48 125mm：（22）、（27）、（34）、（40）等（括号内尺寸尽量不采用） 160mm：47、48、40、32 200mm：32、48、40、32、63 250mm：64、48、40 315mm：40、80、64、48 注：括号内尺寸尽量不采用，如采用应在标记中注明D尺寸。 当d≥80mm且L＜3mm时，允许不做支承台dl。 附录A：锯片铣刀齿数确定方法（略） 附录B：锯片铣刀圆跳动检测方法（略） 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：成都工具研究所有限公司、温岭市温西工量刃具科技服务中心有限公司。 主要起草人：曾宇环、林新源。
