【GB国家标准】 压力机用安全防护装置技术要求

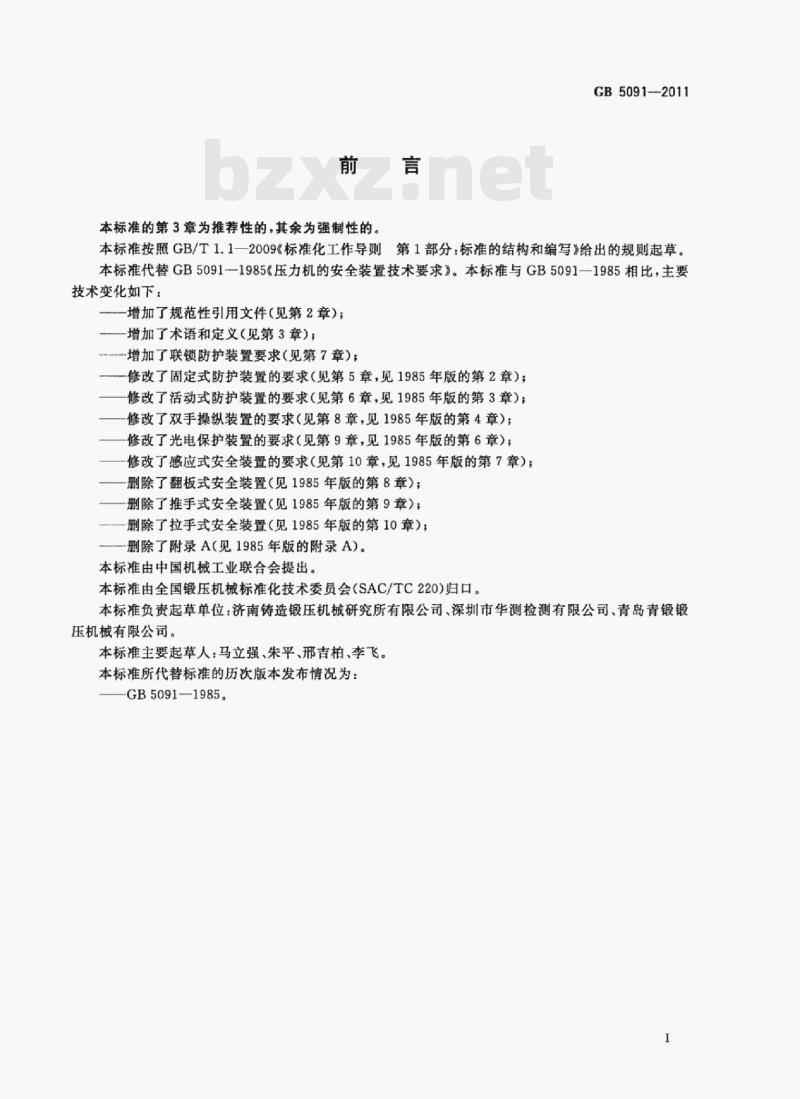

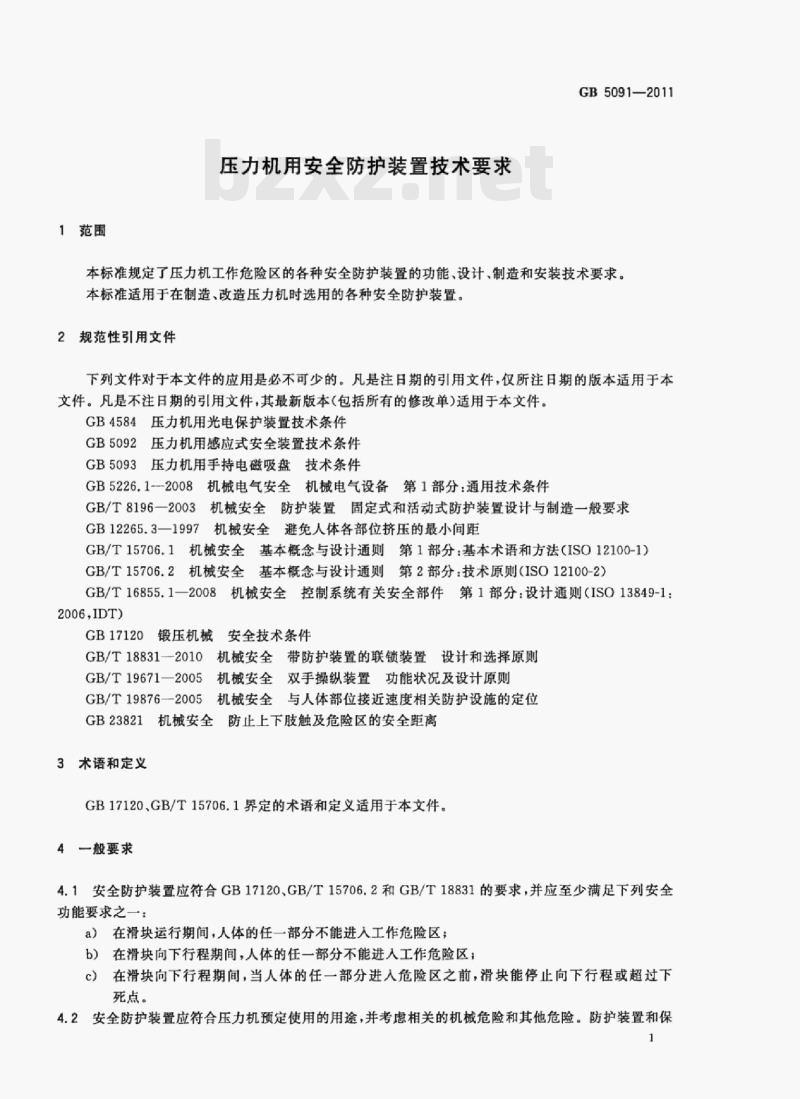

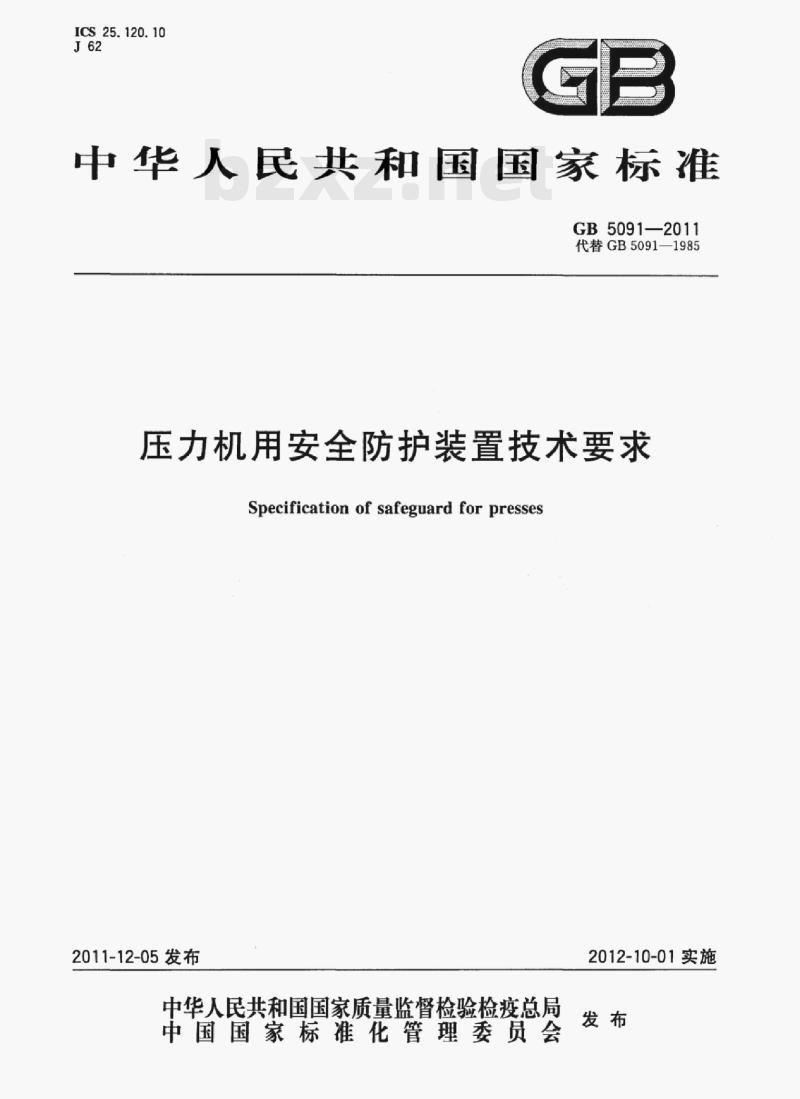

ICS25.120.10 J62 中华人民共和国国家标准 GB 5091—2011 压力机用安全防护装置技术要求 Specification of safeguard for presses 2011-12-05发布 2012-10-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会发布 前言 本标准第3章为推荐性的，其余为强制性的。 本标准按照GB/T1.1-2009《标准化工作导则 第1部分：标准的结构和编写》起草。 本标准代替GB5091-1985《压力机的安全装置技术要求》，主要技术变化包括：增加规范性引用文件与术语和定义；新增联锁防护装置要求；修改固定式、活动式防护装置要求；修改双手操纵装置、光电保护装置及感应式安全装置要求；删除翻板式、推手式及拉手式安全装置相关内容。 本标准由中国机械工业联合会提出，全国锻压机械标准化技术委员会（SAC/TC220）归口。 1 范围 本标准规定了压力机工作危险区各种安全防护装置的功能、设计、制造和安装技术要求。 本标准适用于压力机制造或改造过程中选用的各类安全防护装置。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB 4584 压力机用光电保护装置技术条件 GB 5092 压力机用感应式安全装置技术条件 GB 5093 压力机用手持电磁吸盘技术条件 GB 5226.1-2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 8196-2003 机械安全 防护装置设计与制造一般要求 GB 12265.3-1997 机械安全 避免人体各部位挤压的最小间距 GB/T 15706.1 机械安全 基本概念与设计通则 第1部分 GB/T 15706.2 机械安全 基本概念与设计通则 第2部分 GB/T 16855.1-2008 机械安全 控制系统安全相关部件设计通则 GB 17120 锻压机械安全技术条件 GB/T 18831-2010 带防护装置的联锁装置设计和选择原则 GB/T 19671-2005 双手操纵装置功能及设计原则 GB/T 19876-2005 与人体接近速度相关防护设施定位 GB 23821 机械安全 防止上下肢触及危险区的安全距离 3 术语和定义 GB 17120及GB/T 15706.1界定的术语和定义适用于本文件。 4 一般要求 4.1 安全防护装置应符合GB 17120、GB/T 15706.2和GB/T 18831的要求，并至少满足以下安全功能之一： a）在滑块运行期间，人体任何部位不能进入工作危险区； b）在滑块向下行程期间，人体任何部位不能进入工作危险区； c）在滑块向下行程期间，当人体任何部位进入危险区之前，滑块应能停止向下行程或超过下死点。 4.2 安全防护装置应确保在正常使用及可预见误操作条件下仍具备有效防护能力。\
