【其他行业标准】 消耗型快速热电偶用接插件

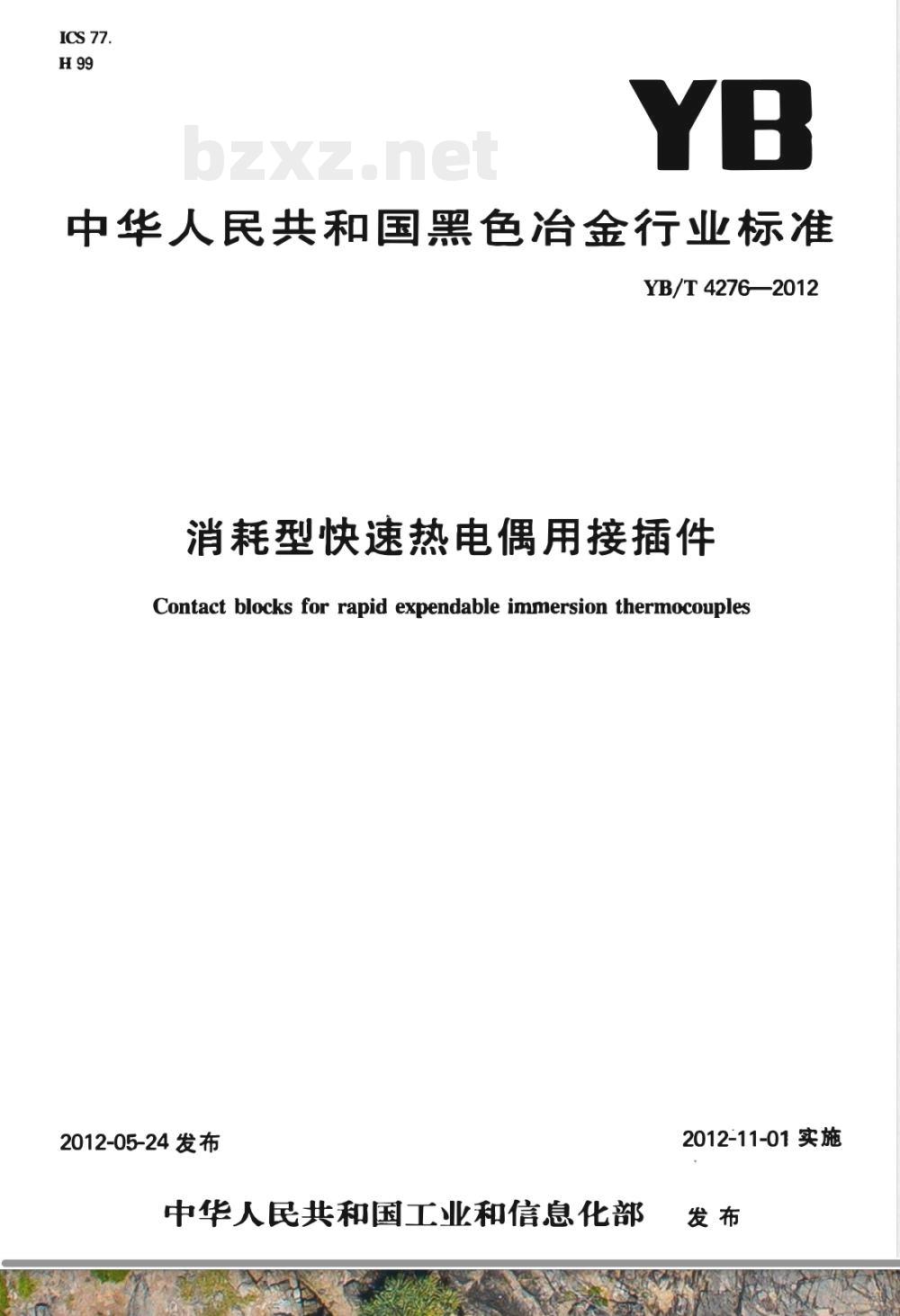

中华人民共和国黑色冶金行业标准YB/T 4276—2012
消耗型快速热电偶用接插件
Contact blocks for rapid expendable immersion thermocouples2012-05-24 发布
中华人民共和国工业和信息化部2012-11-01 实施

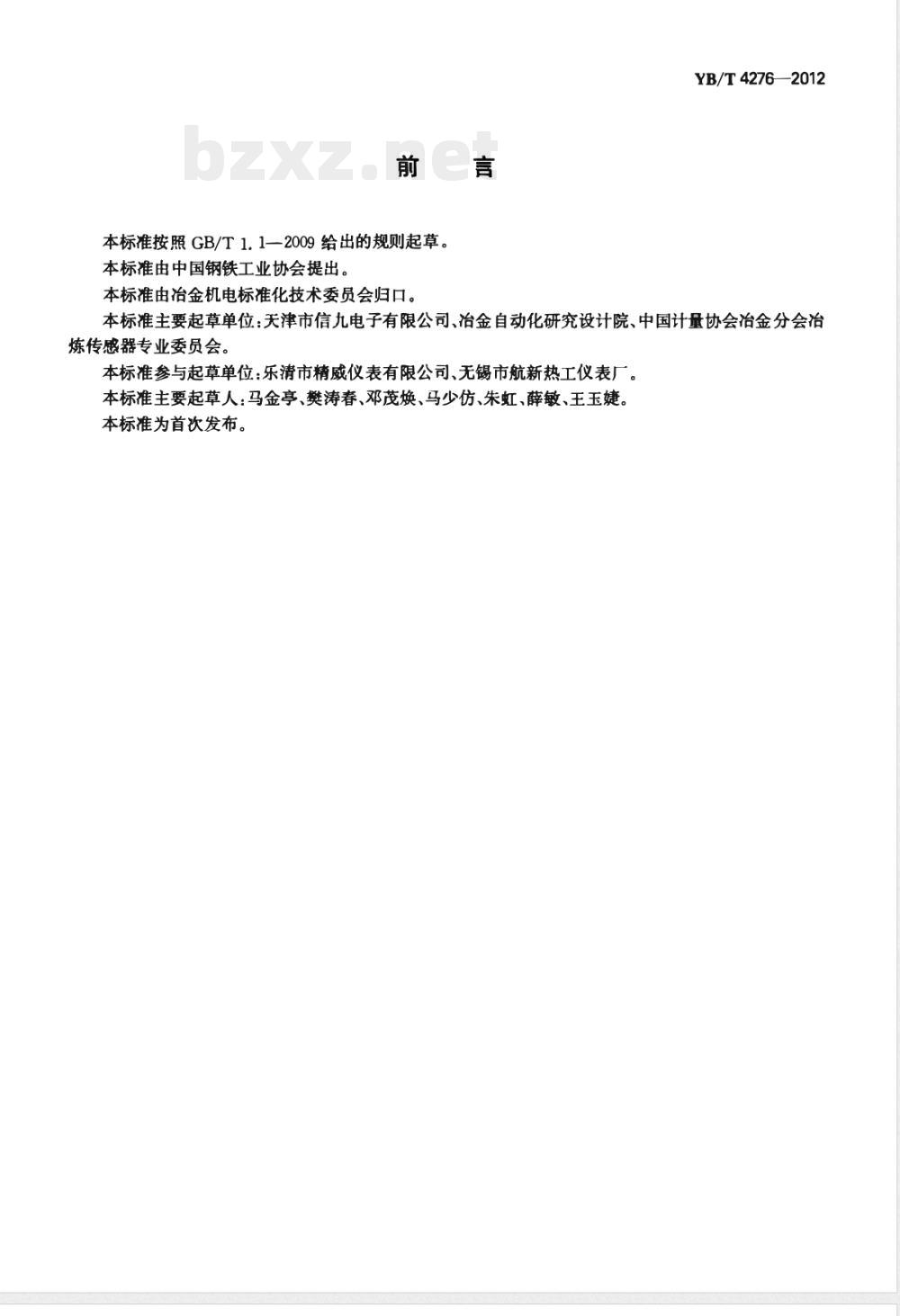

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由冶金机电标准化技术委员会归口。YB/T4276—2012
本标准主要起草单位：天津市信九电子有限公司、冶金自动化研究设计院、中国计量协会冶金分会冶炼传感器专业委员会。
本标准参与起草单位：乐清市精威仪表有限公司、无锡市航新热工仪表厂。本标准主要起草人：马金亭、樊涛春、邓茂焕、马少仿、朱虹、薛敏、王玉婕。本标准为首次发布。www.bzxz.net

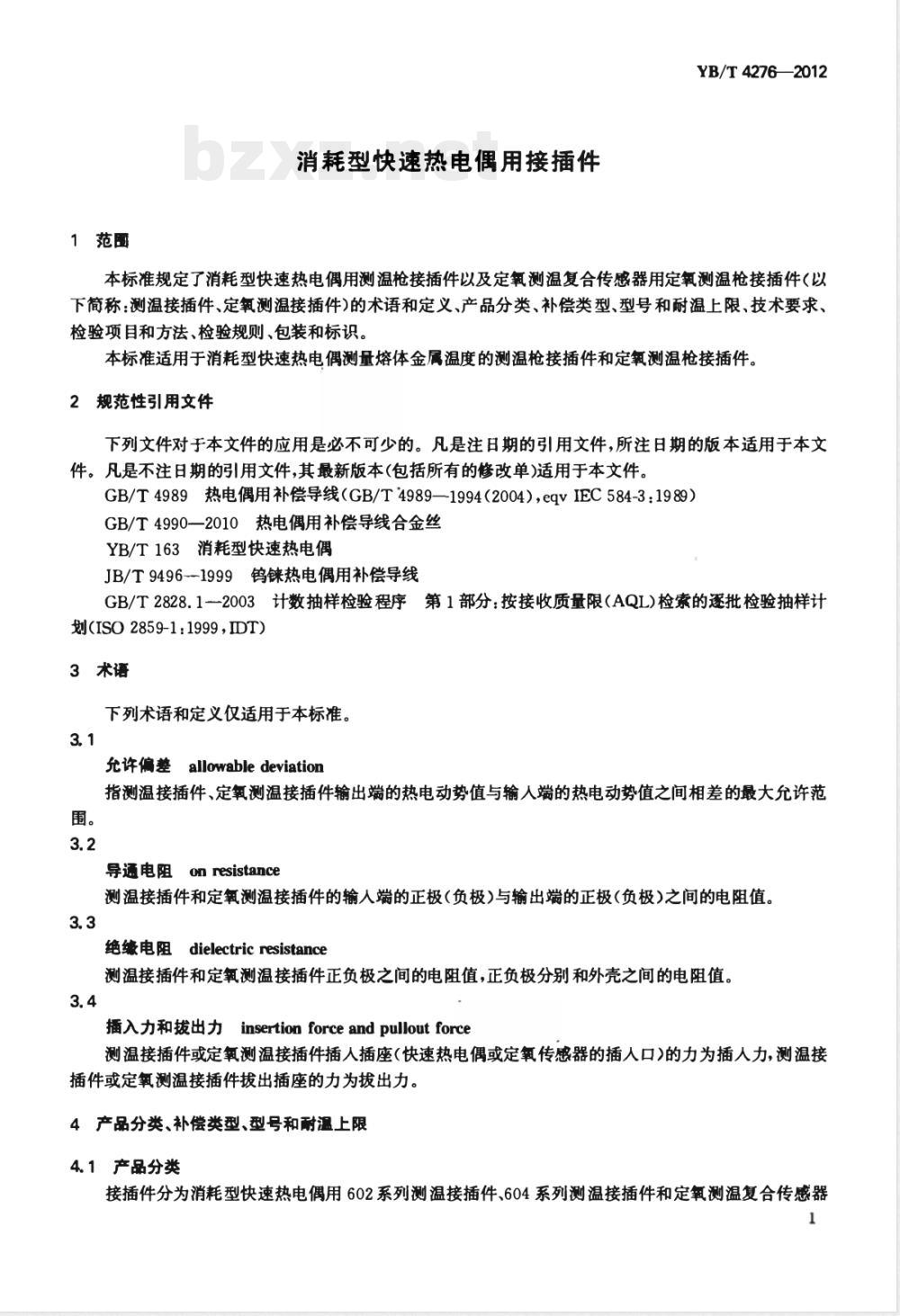

1范围
消耗型快速热电偶用接插件
YB/T4276—2012
本标准规定了消耗型快速热电偶用测温枪接插件以及定氧测温复合传感器用定氧测温枪接插件（以下简称：测温接插件、定氧测温接插件)的术语和定义、产品分类、补偿类型、型号和耐温上限、技术要求、检验项自和方法、检验规则、包装和标识。本标准适用于消耗型快速热电偶测量熔体金属温度的测温枪接插件和定氧测温枪接插件。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T4989热电偶用补偿导线（GB/T4989—1994（2004），eqvIEC584-3：1989）GB/T4990—2010热电偶用补偿导线合金丝YB/T163消耗型快速热电偶
JB/T9496-1999钨热电偶用补偿导线GB/T2828.1-2003计数抽样检验程序第1部分：按接收质量限（AQL)检索的遂批检验抽样计划(ISO2859-1：1999，T）
3术语
下列术语和定义仅适用于本标准。3.1
允许偏差allowable deviation
指测温接插件、定氧测温接插件输出端的热电动势值与输人端的热电动势值之间相差的最大允许范围。
导通电阻 on resistance
测温接插件和定氧测温接插件的输人端的正极（负极）与输出端的正极(负极）之间的电阻值。3.3
绝缘电阻dielectric resistance测温接插件和定氧测温接插件正负极之间的电阻值，正负极分别和外壳之间的电阻值。3.4
插入力和拔出力insertionforceandpulloutforce测温接插件或定氧测温接插件插人插座（快速热电偶或定氧传感器的插人口）的力为插人力，测温接插件或定氧测温接插件拔出插座的力为拔出力。4产品分类、补偿类型、型号和耐温上限4.1产品分类
接插件分为消耗型快速热电偶用602系列测温接插件、604系列测温接插件和定氧测温复合传感器1
YB/T4276—2012
用定氧测温系列接插件。

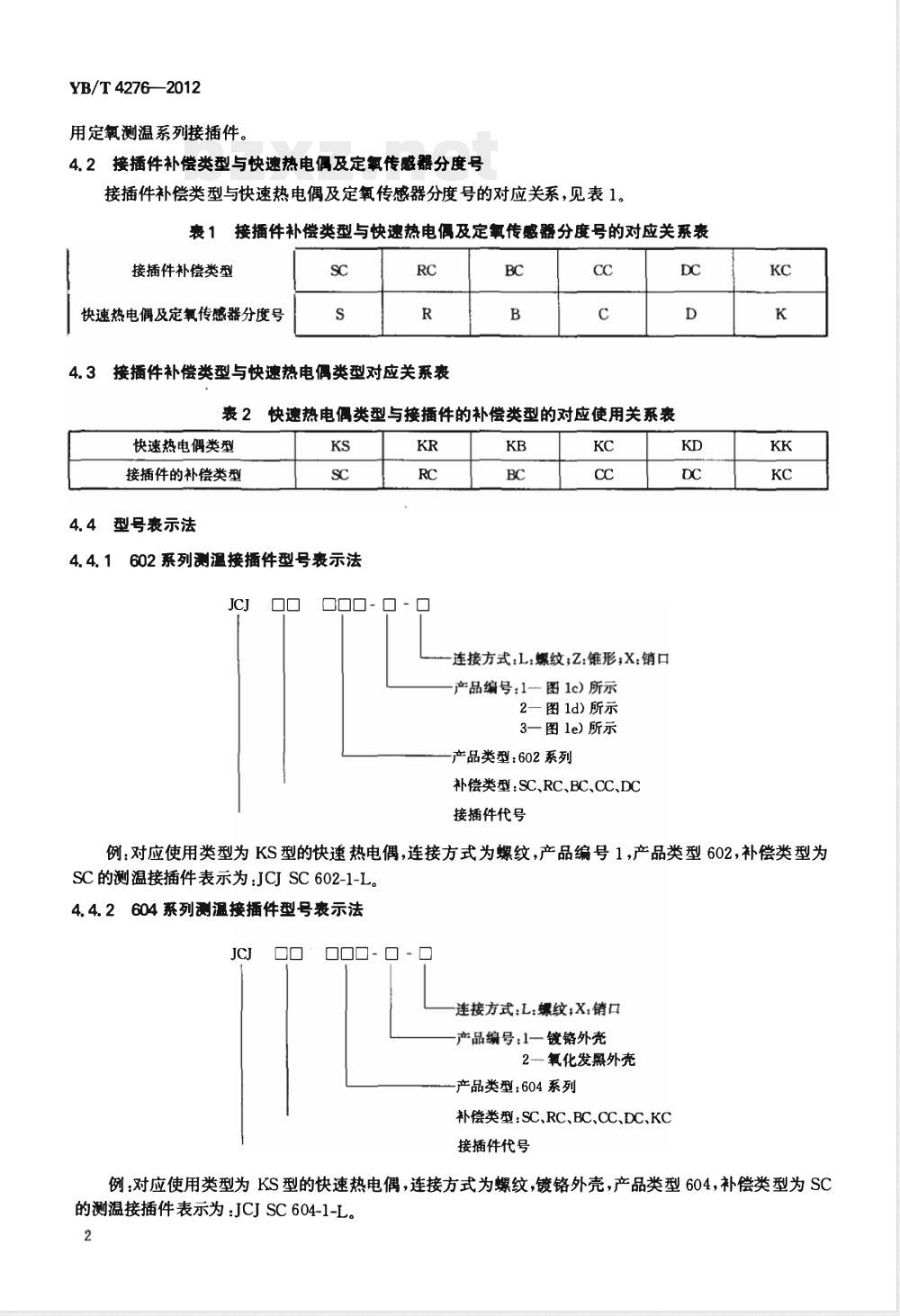

4.2接播件补偿类型与快速热电偶及定氧传感器分度号接插件补偿类型与快速热电偶及定氧传感器分度号的对应关系，见表1。表1接插件补偿类型与快速热电偶及定氧传感器分度号的对应关系表接插件补偿类型
快速热电偶及定氧传感器分度号SC
4.3接插件补偿类型与快速热电偶类型对应关系表BC
表2快速热电偶类型与接插件的补偿类型的对应使用关系表快速热电偶类型
接插件的补偿类型
4.4型号表示法
602系列测温接播件型号表示法
连接方式：L：螺纹；Z：锥形；X：销口产品编号：1一图1c）所示
2一图1d）所示
3—图le）所示
产品类型：602系列
补偿类型:SC、RC、BC、CC、DC
接插件代号
例：对应使用类型为KS型的快速热电偶，连接方式为螺纹，产品编号1，产品类型602，补偿类型为SC的测温接插件表示为:JCJSC602-1-L。4.4.2604系列测温接插件型号表示法JCJ
000- □ -0
连接方式：L：螺纹；X销口
产品编号：1一镀铬外壳
2一氧化发照外壳
产品类型：604系列
补偿类型:SC、RC、BC、CC、DC、KC接插件代号
例：对应使用类型为KS型的快速热电偶，连接方式为螺纹，镀铬外壳，产品类型604，补偿类型为SC的测温接插件表示为：JCJSC604-1-L。2

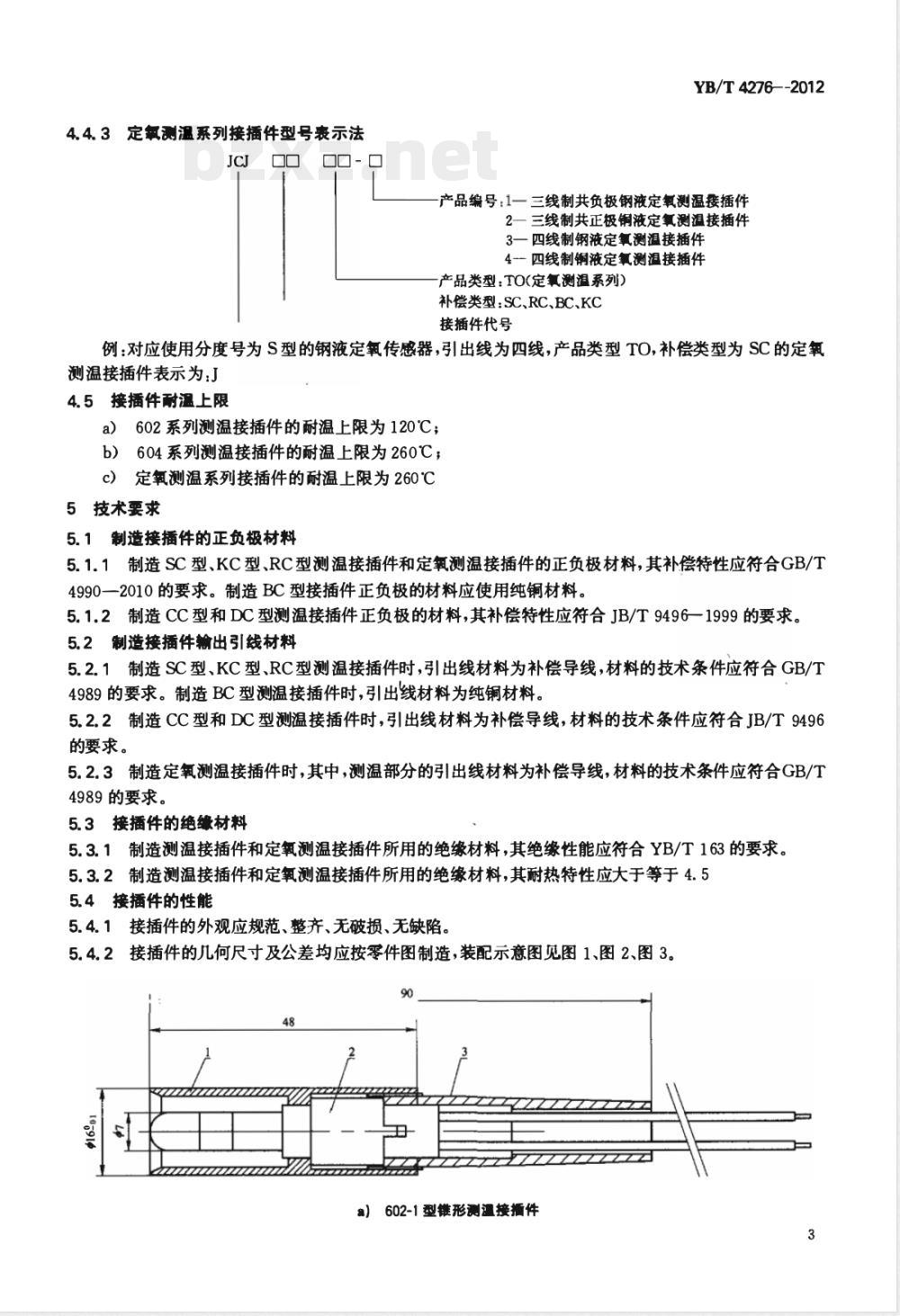

4.4.3定氧测温系列接插件型号表示法JCJ
YB/T 4276--2012
产品编号：1一三线制共负极钢液定氧测温接插件2一三线制共正极铜液定氧测温接插件3一四线制钢液定氧测温接插件
4四线制铜液定氧测温接插件
产品类型：TO(定氧测温系列）
补偿类型：SC、RC、BC、KC
接插件代号
例：对应使用分度号为S型的钢液定氧传感器，引出线为四线，产品类型TO，补偿类型为SC的定氧测温接插件表示为:J
4.5接插件耐温上限
a）602系列测温接插件的耐温上限为120℃；b）604系列测温接插件的耐温上限为260℃，c）定氧测温系列接插件的耐温上限为260℃5技术要求
5.1制造接插件的正负极材料
5.1.1制造SC型、KC型、RC型测温接插件和定氧测温接插件的正负极材料，其补偿特性应符合GB/T4990一2010的要求。制造BC型接插件正负极的材料应使用纯铜材料。5.1.2制造CC型和DC型测温接插件正负极的材料,其补偿特性应符合JB/T9496一1999的要求。5.2制造接插件输出引线材料
5.2.1制造SC型、KC型、RC型测温接插件时，引出线材料为补偿导线，材料的技术条件应符合GB/T4989的要求。制造BC型测温接插件时，引出线材料为纯铜材料。5.2.2制造 CC型和 DC型测温接插件时,引出线材料为补偿导线，材料的技术条件应符合JB/T 9496的要求。
5.2.3制造定氧测温接插件时，其中，测温部分的引出线材料为补偿导线，材料的技术条件应符合GB/T4989的要求。
5.3接播件的绝缘材料
5.3.1制造测温接插件和定氧测温接插件所用的绝缘材料，其绝缘性能应符合YB/T163的要求。5.3.2制造测温接插件和定氧测温接插件所用的绝缘材料，其耐热特性应大于等于4.55.4接插件的性能
5.4.1接插件的外观应规范、整齐、无破损、无缺陷。5.4.2接插件的几何尺寸及公差均应按零件图制造，装配示意图见图1、图2、图3。%
a） 602-1 型锥形测温接插件
YB/T 4276—2012
说明：
外套；
接插件芯：
负极；
正极。
602-1型螺纹测温接插件
c）602-1型测温接插件芯
602-2型测温接插件芯
e）602-3型测温接插件芯
图1602型系列测温接插件装配示意图01
93.2+0.03
43.2-0.02
$16二8.05
8) 604 型螺纹测温接插件
b) 604 型销口测温接插件
图2604型系列测温接插件装配示意图141
图3定氧测温系列接插件装配示意图5.4.3接插件的正负极与引出线的正负极之间的导通电阻不得大于12。3.2
YB/T 4276—2012
引线3根或4根
5.4.4接插件正负极之间的绝缘电阻及正负极与外壳之间的绝缘电阻均不得小于500Ma。5.4.5接插件的正极或负极应确保和补偿导线的正极或负极对应焊接，其焊接应不增加第三种材料。5.4.6接插件引线的颜色应确保和补偿类型相对应，其裸线截面积为0.5mm2、1mm2。引线的颜色标准见表4。
5.4.7接插件的耐热性能应达到4.5条的要求。5.4.8602系列测温接插件的插人力和拔出力为30N～90N，604系列测温接插件和定氧测温系列接插件的插人力和拔出力为50N～90N。5.4.9在室温下，接插件与快速热电偶或定氧传感器的连续有效配合插拔200次后，其性能不变。5.5接插件的连接
5.5. 1接插件与快速热电偶或定氧传感器的连接a）602型系列测温接插件与快速热电偶的连接，见图A.1a)；b）604型系列测温接插件与快速热电偶的连接，见图A.1b)；c）定氧测温系列接插件与定氧传感器的连接见图A.1c),定氧测温接插件的引线有三线制和四线制两种，其接线参见表4的色标。5
YB/T4276—2012
5.5.2接插件与测温枪体的连接
a）602型系列测温接插件与测温枪体的连接，见图A.1a）b）604型系列测温接插件与测温枪体的连接，见图A.1b）c）定氧测温系列接插件与定氧测温枪体的连接，见图A.1c)。5.6接插件热电动势的允许偏差
接插件热电动势的允许偏差应符合表3的要求。表3接插件热电动势的最大允许偏差表产品名称
JCJSC602系列测温接插件
JCJRC602系列测温接插件
JCJBC602系列测温接插件
JCJCC602系列测温接插件
JCJDC602系列测温接插件
JCJSC604系列测温接插件
JCJRC604系列测温接插件
JCJBC 604系列测温接插件
JCJCC604系列测温接插件
JCJDC604系列测温接插件
JCJKC604系列测温接插件
JCJ SCTO定氧测温接插件
JCJRCTO定氧测温接插件
JCJBCTO定氧测温接插件
JCJKCTO定氧测温接插件
5.7接插件引线颜色
接插件引线颜色的标识应符合表4的要求。补偿类型
表4各种接插件引线颜色标识及极性表极性类型
正极(T+）
负极(T-)
氧正极(O+）
氧负极(O—)
6检验项目和方法
补偿引线
检验要求在温度20℃士5℃，湿度不大于40%RH的环境条件下进行。6.1接播件正负极材料的检定
允许偏差/μV
深蓝色
6.1.1生产前应对 SC、KC、RC、TO型接插件材料的补偿性能进行检定,检定方法按 GB/T 4990—2010的要求进行。
6.1.2生产前应对 CC型和 DC型测温接插件材料的补偿性能进行检定,检定方法按 JB/T 9496一1999的要求进行。
6.2接插件性能检查
6.2.1接插件的外观用目测鉴别。YB/T 4276-—2012
6.2.2接插件外套和插头芯的几何尺寸，用0.02mm精度的游标卡尺和0.01mm精度的千分尺检测。6.2.3接插件的导通电阻用万用表检测。6.2.4接插件的绝缘电阻用直流500V绝缘电阻MQ表检测。6.2.5接插件的正极或负极应确保与补偿导线的正极或负极对应连接，用万用表检测。6.2.6接插件引线颜色用目测法检验。接插件耐热性能的检定，对602型系列测温接插件放置在温度为120℃恒温箱中，60min其性能6.2.73
不变；对604型系列测温接插件产品或定氧测温接插件放置在温度为260℃恒温箱中，60min其性能不变。
6.2.8接插件插人力和拔出力的检查，将接插件放置在专用夹具上用0.1kg～10kg的础码检测。6.2.9接插件插拔次数的检查，在室温下与快速热电偶或定氧传感器连续有效配合插拔200次后，其性能不变。
6.3接插件连接性能的检定
6.3.1接插件与快速热电偶或定氧传感器连接后的导通性能用万用表检测。6.3.2接插件与测温枪体或定氧测温枪体连接后，其组装的可靠性用万用表检测。6.4接插件偏差的检测方法
用温度传感器与对应的接插件输人端连接，当输人端在温度为100℃时，接插件输人端的热电势值与接插件输出端的热电势值之差应符合表3的规定。接插件的测量线路图见图A.2。7检验规则
7.1出厂检验
出厂产品检验项目和方法见表5，抽样方案参照GB/T2828.1制定，但每批次不得少于表5规定的数量。
7.2型式试验
型式试验项目和方法按表5的要求进行。7.2.2
型式试验每年不少于1次。
在下列情况下，接插件应进行型式试验：7.2.32
结构、材料、工艺等有较大改变时；a）
b）产品长期停产后再恢复生产时；出厂检验结果和上次型式试验有较大差别时；c
国家质量监督机构提出进行型式试验要求时。型式试验批量产品抽样方案参照GB/T2828.1制定，但每批次不得少于表5规定的数量。7.2.4
表 5 抽样检测项目表
项目名称
几何尺寸
性能检查
导通电阻
绝缘电阻
正负极性
出厂检验
型式试验
检验项目条款检验方法条款试验项目条款试验方法条款5.4.1
试验数量
YB/T 4276—2012
项目名称
引线颜色
耐热性能
性能检查
与外部连接处
的检查
插人力和拔出力
插拨次数
允许偏差
与快速热电偶或定氧
传感器的连接
与测温枪体或定氧
测温枪体的连接
7.3判定规则和复验规则
表5(续）
出厂检验
型式试验
检验项目条款检验方法条款试验项目条款试验方法条款5.4.6
试验数量
7.3.1每批产品出现2支不合格时,再抽出加倍数量的产品进行复验，仍有2支不合格时，则判定此批不合格。
7.3.2型式试验项目不合格时,在随后的出厂检验中应增添该项目的检验，直至符合7.3.37.3.3每批产品的判定和复验以及转移规则，参照GB/T2828.1制定。8
供货方式、包装及标识
8.1供货方式
接插件产品可组装供货，也可分装供货。8.2包装
接插件产品用塑料袋封装后采用硬纸箱包装。8.3标识
8.3.1包装箱内应有合格证书和装箱单并注明：a）制造厂名称；
产品名称、型号、批号、标准号、数量；b)
检验日期；
检验员印记；
生产日期。
包装箱外应有标签并注明：
制造厂名称；
产品名称、型号、批号、标准号、数量；产品编号；
产品毛重、净重；
精密仪器、防湿、防潮、防酸、小心轻放等标志。100℃
快速热电偶
测温接插件
附录A
（规范性附录）
接插件的连接
a）602型系列测温接插件
测温接插件
快速热电偶
定氧传感器
电免迎中免免
b）604型系列测温接插件
定氧测温接插件
/绝缘连接套
c) 定氧测温系列接插件
图A.1接插件连接图
温度传感器
温度检定槽
0℃冰点器
a)输入值的测量
/测温枪杆
测温枪杆
YB/T4276—2012
测温枪杆
直流电压表
