ICS17.060
分类号：N61
备案号：53765-2016
中华人民共和国轻工行业标准
QB/T2087-2016
代替QB/T2087-1995
架盘天平
Tablebalances
(OIMLR76-1:2006,Non-automaticweighinginstruments，NEQ)2016-01-15发布
中华人民共和国工业和信息化部2016-07-01实施

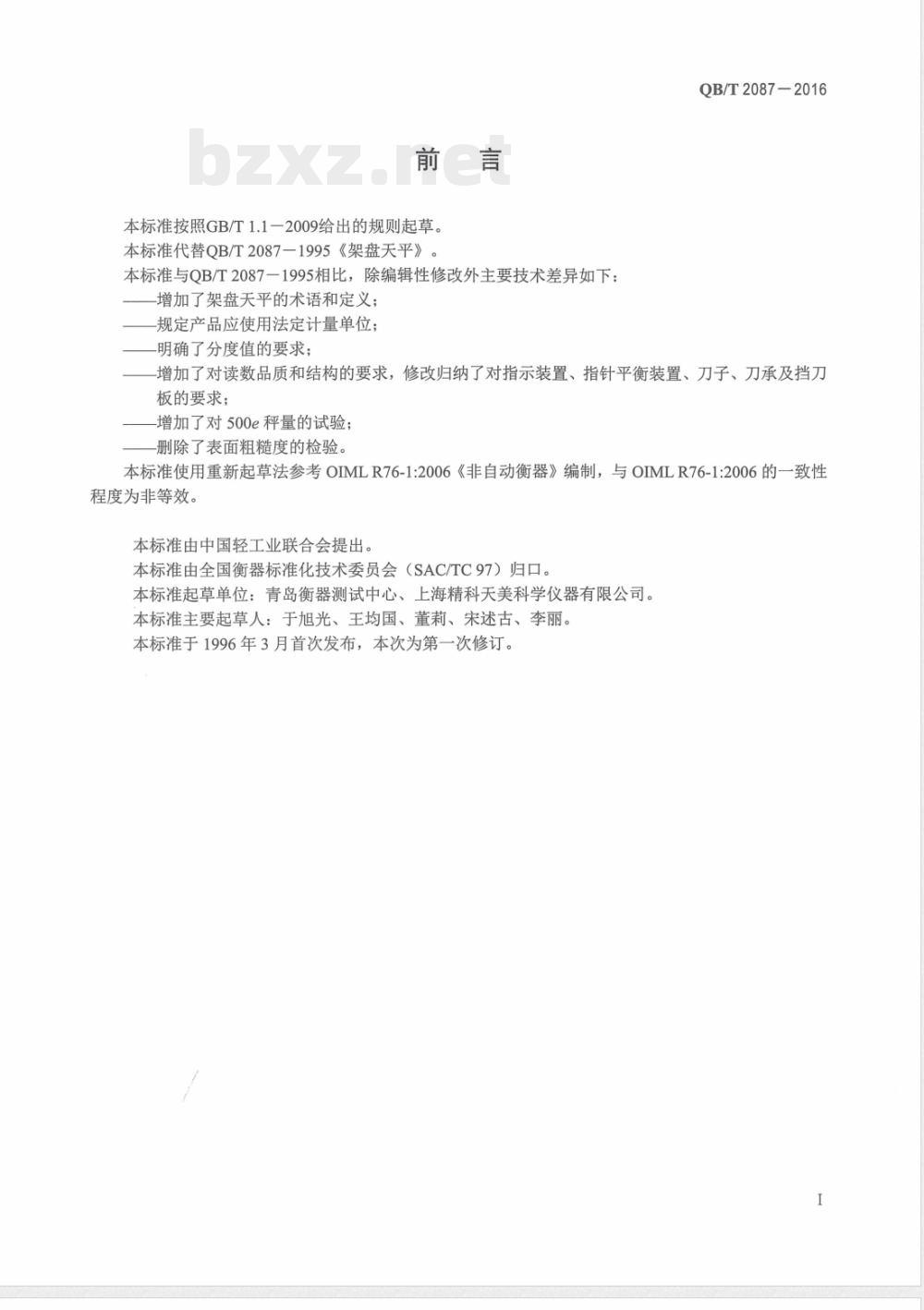

本标准按照GB/T1.1一2009给出的规则起草。本标准代替QB/T2087-1995《架盘天平》本标准与QB/T2087一1995相比，除编辑性修改外主要技术差异如下：增加了架盘天平的术语和定义；-规定产品应使用法定计量单位；明确了分度值的要求；
QB/T2087-2016
增加了对读数品质和结构的要求，修改归纳了对指示装置、指针平衡装置、刀子、刀承及挡刀板的要求；
增加了对500e秤量的试验；
-删除了表面粗糙度的检验。
本标准使用重新起草法参考OIMLR76-1:2006《非自动衡器》编制，与OIMLR76-1:2006的一致性程度为非等效。
本标准由中国轻工业联合会提出。本标准由全国衡器标准化技术委员会（SAC/TC97）归口。本标准起草单位：青岛衡器测试中心、上海精科天美科学仪器有限公司。本标准主要起草人：于旭光、王均国、董莉、宋述古、李丽。本标准于1996年3月首次发布，本次为第一次修订。1范围
架盘天平
QB/T2087-2016
本标准规定了架盘天平（以下简称为“天平”）的定义、产品分类、计量要求和技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于由罗伯威尔机构和杠杆原理构成的天平。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T5048-1999防潮包装
GB/T6388运输包装收发货标志
GB/T14250-2008衡器术语
GB/T14253轻工机械通用技术条件JJG99码
3术语和定义
GB/T14250一2008界定的术语和定义适用于本文件。为便于使用，以下重复列出了部分术语和定义3.1
架盘天平tablebalances
采用罗伯威尔机构和杠杆原理，承载器在传力结构上方，最大秤量不大于20kg的一种双盘、等臂天平。天平在称量时，通常在左边秤盘上放被称物，在右边秤盘上加放码。移动游蛇，使指针对准度盘标记中线，此时码质量与标尺读数值之和，即为被称物品的质量。注：改写GB/T14250—2008，定义3.3.20.4。3.2
maximumcapacity
最大秤量
不计添加皮重时的最大称量能力。[GB/T14250—2008，定义5.1.1]3.3
最小秤量minimumcapacity
小于该载荷值时，会使称量结果能产生过大相对误差。该载荷值称为最小秤量。[GB/T14250-2008，定义5.1.2]
actual scale interval
实际分度值
以质量单位表示的值，为天平相邻两个标尺标记所对应的值之差。注：改写GB/T142502008，定义5.2.2。1
QB/T2087—2016
verification scale interval
检定分度值
用于划分天平准确度等级与进行检定的，以质量单位表示的值。注：改写GB/T14250—2008，定义5.2.3。3.6
number of verification scaleintervals检定分度数
最大秤量与检定分度值之比。
n=Max/e
[GB/T14250—2008，定义5.2.5]4产品分类
4.1基本型式bZxz.net
天平以非封闭式，有标尺装置为基本型式。4.2型号命名
型号命名可由生产企业自行确定，例如：JPT-
5计量要求
5.1准确度等级
改型的代号
设计序号
架盘天平
天平的准确度等级为中准确度级，符号为@。5.2计量单位
天平使用的计量单位应为法定计量单位，包括：千克（kg）和克（g）。5.3检定分度值
天平的检定分度值与实际分度值相等，即e=d。5.4基本参数
天平的基本参数见表1。
基本参数
最大秤量
100g≤Max≤20kg
5.5最大允许误差
检定分度值
0.1g≤e≤10g
天平在任一秤量的最大允许误差见表2。2
检定分度数
n=Max/e
1000≤n≤2000
最小秤量（最小值）
5.6偏载
载荷m
（用分度值e表示）
0≤m≤500
500表2最大允许误差
最大允许误差（mpe）
首次检验
QB/T2087-2016
使用中检验
同一载荷在承载器不同位置称量的示值误差，不应大于天平在该秤量下的最大允许误差。5.7灵敏度
天平处于平衡状态时，施加一个等于所加载荷下最大允许误差绝对值的额外载荷，指针由此引起的恒定位移不应小于1个分度。
5.8重复性
在重复性条件下，对同一载荷多次称量所得的结果之差，不应大于天平在该秤量最大允许误差的绝对值。
6技术要求
6.1配套的码
天平所配备的码应满足JJG99中M2等级码允差的要求，码的质量值之和应达到最大秤量Max。
6.2.读数品质
在正常使用条件下，主要指示应可靠、易读和清晰。6.3示值的形式
天平的分度值应以1×10°、2×10°或5×10*的形式表示，其中k为正、负整数或零。6.4结构要求
6.4.1适应性
天平的结构应坚固耐用，保证在使用周期内保持其计量性能。6.4.2对称性
6.4.2.1杠杆的对称性
杠杆应有两个对称平面，纵向对称面和横向对称面。无论是否装配秤盘均能达到平衡。6.4.2.2秤盘质量的一致性
天平的左右两秤盘质量差不应大于0.5e。6.4.3刀刃长度
载荷刀刃外部两端面之间的距离至少应等于盘底直径，中心刀刃两个外端之间的距离至少等于载荷刀刃长度的70%。如图1所示。
图1刀刃长度示意图
6.11.1冲压件
表面应平整，棱边平直，不应有裂纹、锈蚀和毛刺
6.11.2铸件、锻件
QB/T2087—2016
表面应平整，浇口、冒口／型砂和粘结物应除净。不应有裂纹、缩松、冷隔、气孔和夹渣等缺陷。6.11.3焊接件
焊缝应平整并符合图样规定；焊渣应除净。6.11.4电镀件
镀层泽均匀，
不应有斑痕、气泡、露底和划伤等缺陷。6.11.5油漆件、涂塑件
表面应色泽均匀，不应有漏涂、起皱、划伤和脱落等缺陷。7试验方法
7.1试验条件
7.1.1标准器具
试验所用标准码应符合JJG99的规定1/3。金属洛氏硬度计
7.1.2其他条件
其误差绝对值不应大于相应秤量最大允许误差绝对值的游标卡尺应满足试验要求
天平应在屋内工作，放置在坚实的水平工作台上，且周围无明显的振动和气流。7.2外观检查
对天平进行目测检查，天平应符合本标准5.1、5.2、5.3、5.4、6.26.3、6.4.1、6.4.2.1、6.4.3、6.6、6.7、6.8、6.10、6.11的要求，必要时可使用游标卡尺进行测量。7.3计量性能试验
7.3.1空载误差
应符合本标准5.5的要求。
将天平的游驼对准零位，
盘，使天平失
平衡，天平
恢复平衡或偏向另一侧
调整平衡螺母，使天平处于平衡状态子经自由摆动后应能恢复平衡。如不平衡，（指针对准度盘中线）
轻按任一秤
在轻的秤盘中加放允者
差砖码后应能
重新调整天平的平衡状态。两手轻推两侧重力架使之同时向前、向后做轴向移动，经推拉后天平经自由摆动
一侧。
应能恢复平衡。如不平衡，在轻的秤盘中加放允差码后应能恢复平衡或偏向另空载灵敏度
应符合本标准
调整天平的平
改变）不应小于1
5.7的要求
衡状态。分别在左盘和右盘内加放允差码，由此引起指针的恒定位移（平衡位置的分度。
7.3.3秤盘质量的
应符合本标准6.4
调整天平的
22的要求。
衡状态。将左右秤盘互换，天平经自由摆动后应能恢复平衡。如衣平衡，在轻的秤盘中加放允差码后应能恢复平衡或偏向另一侧。7.3.4游标尺的称量误差
应符合本标准5.5的要求。
将天平的游碗对准零位，调整天平至平衡状态。再将游移至标尺最大量值位置，在相对的一秤盘内放置相应量值的码，天平应能平衡。如不平衡，在轻的秤盘中加放允差码后应能恢复平衡或偏向另一侧。
QB/T2087-2016
可按照上述办法，对标尺的任一标记进行抽检。7.3.5偏载试验
应符合本标准5.6的要求
调整天平的平衡状态。将相当于1/2最大秤量的两个等值码分别轻放在两侧秤盘上，其放置位置如图2所示，依次进行试验。每次试验结果，天平应能平衡。如不平衡，在轻的秤盘中加放允差码后应能恢复平衡或偏向另一侧。
说明：R为天平秤盘底平面的实际半径。图2偏载试验示意图
7.3.6称量试验
应符合本标准5.5的要求。
调整天平至平衡状态。将500e的一对等值码，分放于两秤盘中心，天平应能平衡。如不平衡，在轻的秤盘中加放允差码后应能恢复平衡或偏向另一侧。然后取下500e的码，换上相当于最大秤量的一对等值码，分放于两秤盘中心，天平应能平衡。如不平衡，在轻的秤盘中加放允差码后应能恢复平衡或偏向另一侧。7.3.7最大秤量的灵敏度
应符合本标准5.7的要求。
两秤盘中保持一对最大秤量的等值码，调整天平至平衡状态。分别在左盘和右盘内加放允差码，由此引起指针的恒定位移（平衡位置的改变）不应小于1个分度。7.3.8回空载试验
应符合本标准5.5的要求。
取出两个秤盘中的所有码，天平应能恢复平衡。如不平衡，在轻的秤盘中加放允差码后应能恢复平衡或偏向另一侧。
7.3.9重复性试验
应符合本标准5.8的要求。
QB/T2087—2016
调整天平至平衡状态。将相当于最大秤量的一对等值码，分放于两秤盘中心，测定其示值。重复加载卸载3次进行重复性试验。其最大示值与最小示值之差不应大于天平在该秤量最大允许误差的绝对值。
配套码的检验
应符合本标准6.1的要求。
依据JJG99对天平所配置的码进行检定，码应满足M2等级的要求。7.5最大安全载荷试验
应符合本标准6.5的要求。
在天平两秤盘中各放入125%最大秤量的码，天平应能正常摆动。7.6硬度检验
应符合本标准6.9的要求。
用金属洛氏硬度计对刀子、刀承、挡刀板及拉条的工作部位各测量四个点，第一点不计，其余三点示值均应符合6.9的要求，
8检验规则
8.1概述
天平及其配套的码应按本标准和有关规定进行检验，合格后签发合格证书，方准予出厂。检验分出厂检验和型式评价试验。
8.2出厂检验
8.2.1天平的出厂检验应逐台检验，合格后签发产品合格证，方可出厂。8.2.2出厂检验按项目7.2，7.3.1至7.3.8以及7.4要求逐台试验，8.3型式评价试验
8.3.1型式评价试验的发生条件
当出现下列情况之一时，应进行型式评价试验：a）新产品生产；
b）已定型的产品，在结构、工艺、材料、技术特征等方面有重大改进时；c）国家质检机构提出进行型式评价试验的要求时。8.3.2型式评价试验的项目
型式评价试验的项目为本标准全部计量要求和技术要求的内容。8.3.3抽样
型式评价试验为抽样检验，要求从出厂检验合格的入仓产品中随机抽取，采用GB/T2829一2002中判别水平I的一次抽样方案。
8.3.4合格判定及检验后的处理
8.3.4.1按GB/T2829一2002中判别水平I的一次抽样方案的规定进行合格或不合格判定。8.3.4.2型式评价试验不合格，应分析原因，找出问题并落实措施，重新进行型式评价试验。若再次型式评价试验不合格，则应停产整顿，产品停止出厂检验，待解决问题型式评价试验合格后，方可恢复出厂检验。
8.3.4.3若型式评价试验合格，经出厂检验合格的产品可作为合格品出厂或入库。QB/T2087-2016
9标志、包装、运输、贮存
9.1标志
9.1.1铭牌标志
每台天平的醒目位置应固定产品铭牌，铭牌上应有下列标志：a）产品名称及型号规格；
b）制造厂名称或商标；
c）最大秤量（Max）；
d）检定分度值（e)；
e）准确度等级
f）制造计量器具许可证标志和编号；g）产品编号；
h）出厂日期。
铭牌应是固定的，其尺寸合适、字迹清晰易读。9.1.2配套码盒上标志
配套码盒上应有下列标志：
a）码等级；
b）称量范围；
c）制造厂名称；
d）出厂日期。
9.1.3运输、包装标志
天平的运输、包装标志应符合GB/T191和GB/T6388的规定，应包含下列内容：a）产品名称、型号；
b）执行产品标准编号；
c）包装储运图示标志（应符合GB/T191中“易碎物品”、“向上”、“怕雨”、“堆码层数极限”等的规定)；
d）制造计量器具许可证标志和编号；e）生产单位名称、地址、邮政编码；f）包装箱外型尺寸及重量。
9.2产品包装
9.2.1包装方式
每台天平应将刀架、重架、支架与刀子脱离接触并固定，然后装入一纸盒内，数台天平连同配套码装入一外包装箱。
9.2.2防潮措施
包装采取有效的防潮措施，应能达到GB/T5048一1999所规定3级防潮包装等级的要求。9.2.3包装箱内的随机资料
包装箱内应提供下列随机资料
a）使用说明书；
b）产品合格证；
c）装箱单：
d）其他有关的技术文件。
9.3运输
天平在运输过程中应小心轻放，严禁雨淋、倒置、重压、翻滚和跌落。8
天平应贮存在干燥、通风良好和无腐蚀性气体的室内。QB/T2087-2016
