【GB国家标准】 /ISo 7957:1987 木工机床摇臂式圆锯机术语和精度

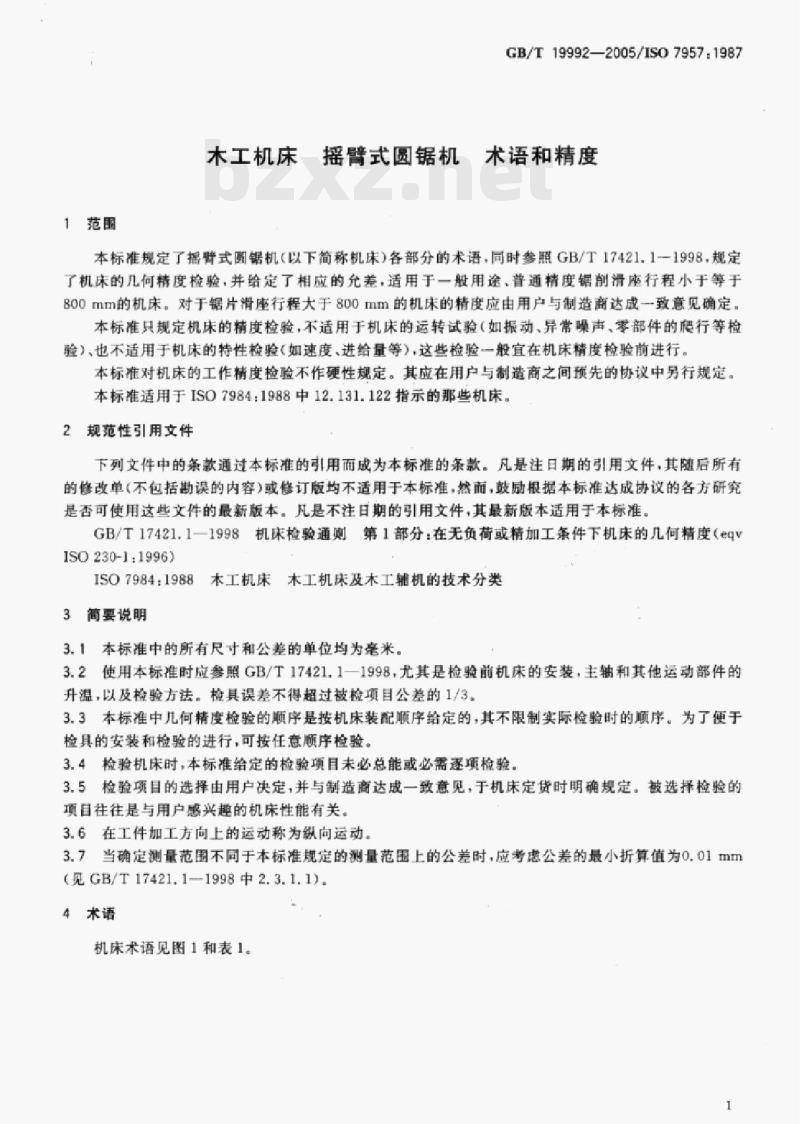

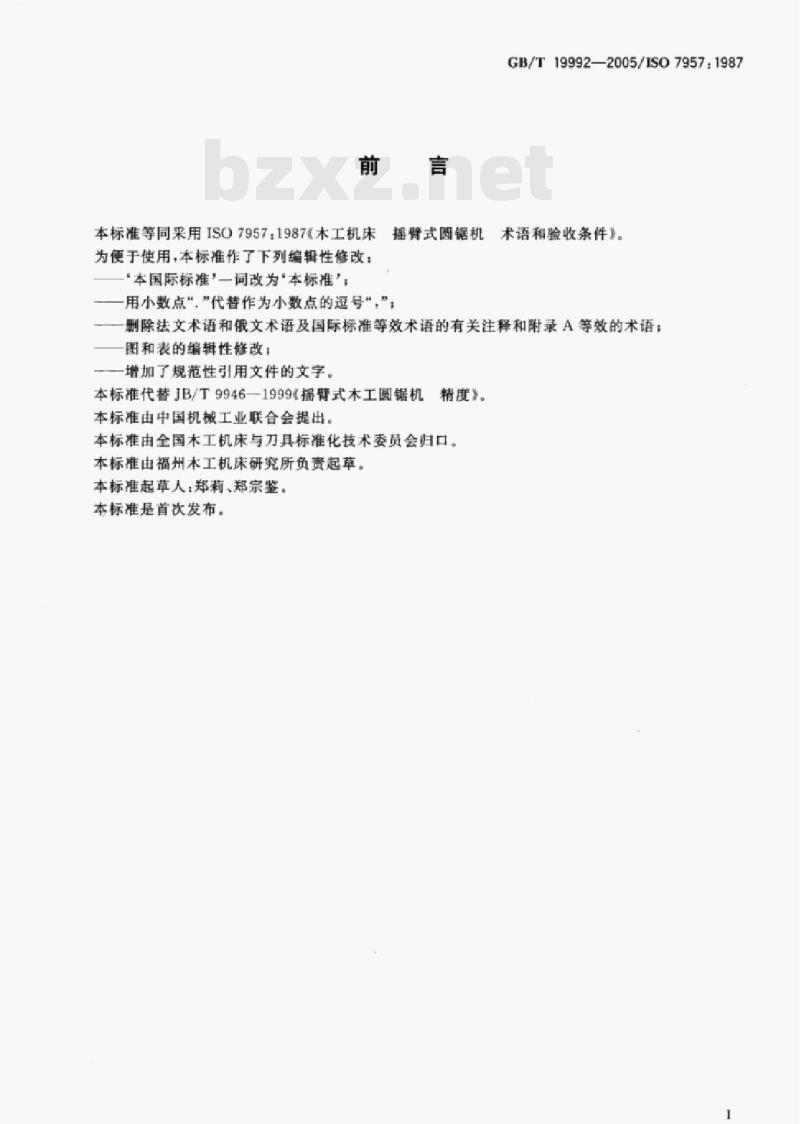

前言 GB/T 19992—2005 / ISO 7957:1987 本标准等同采用ISO 7957:1987《木工机床摇臂式圆锯机术语和验收条件》。 为便于使用，本标准作了如下编辑性修改：将“本国际标准”改为“本标准”，用小数点“.”代替逗号；删除法文及英文术语及相关注释和附录A；对图和表进行了编辑性调整；增加规范性引用文件说明。 本标准代替JB/T 9946—1999《据臂式木工圆锯机精度》。 本标准由中国机械工业联合会提出，由全国木工机床与刀具标准化技术委员会归口，由福州木工机床研究所负责起草。 本标准起草人：郑莉、郑宗鉴。 本标准为首次发布。 1 范围 本标准规定了摇臂式圆锯机（以下简称机床）的术语，并参照GB/T 17421.1—1998规定了机床的几何精度检验及允差要求。 适用于一般用途、普通精度锯削滑座行程小于等于800 mm的机床。对于滑座行程大于800 mm的机床，其精度由用户与制造商协商确定。 本标准仅规定机床的几何精度检验，不包括运转试验（如振动、异常噪声、零部件爬行等）及特性检验（如速度、进给量等）。这些检验通常应在几何精度检验前进行。 工作精度检验不作强制规定，应由用户与制造商另行协议确定。本标准适用于ISO 7984:1988中12.131.122所指机床。 2 规范性引用文件 下列文件中的条款通过本标准引用而成为本标准条款。凡注日期的引用文件，其后修改单或修订版均不适用；但鼓励各方研究是否采用最新版本。凡不注日期的引用文件，其最新版本适用。 GB/T 17421.1—1998 机床检验通则 第1部分：在无负荷或精加工条件下机床的几何精度（eqv ISO 230-1:1996） ISO 7984:1988 木工机床及木工辅机的技术分类 3 简要说明 3.1 本标准中所有尺寸和公差单位均为毫米。 3.2 使用本标准时应参照GB/T 17421.1—1998，特别是机床安装、主轴及运动部件调整、检验方法等内容。形位误差不得超过被检项目公差的1/3。 3.3 几何精度检验顺序按机床装配顺序给出，但不限制实际检验顺序，可根据需要调整。 3.4 本标准中检验项目不必全部逐项检测。 3.5 检验项目由用户选择，并与制造商在订货时达成一致，通常与使用性能相关。 3.6 工件加工方向上的运动称为纵向运动。 3.7 当测量范围不同于标准规定范围时，应考虑公差最小折算值为0.01 mm（见GB/T 17421.1—1998 2.3.1.1）。 4 术语 机床术语见图1和表1（摇臂式圆锯机结构术语及各部件定义）。 表1包括机身部分、进给部分、工作台支承、锯削装置、传动部分及调整装置等主要结构术语，例如：机身部分包含立柱、摇臂、底座；进给部分包括滑座、滑动导杆、滚轮、轴承等；刀具部分包括锯片、锯轴及法兰盘；控制与调整部分包括开关、锁紧装置及调节机构等。
