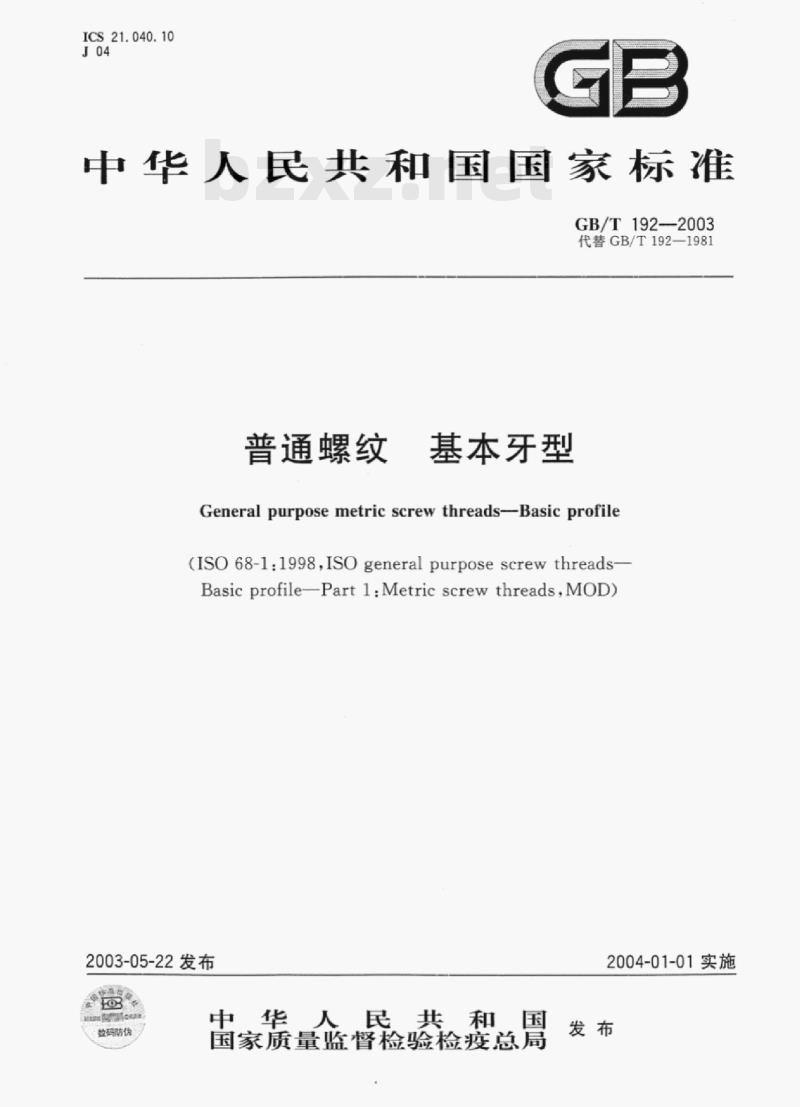

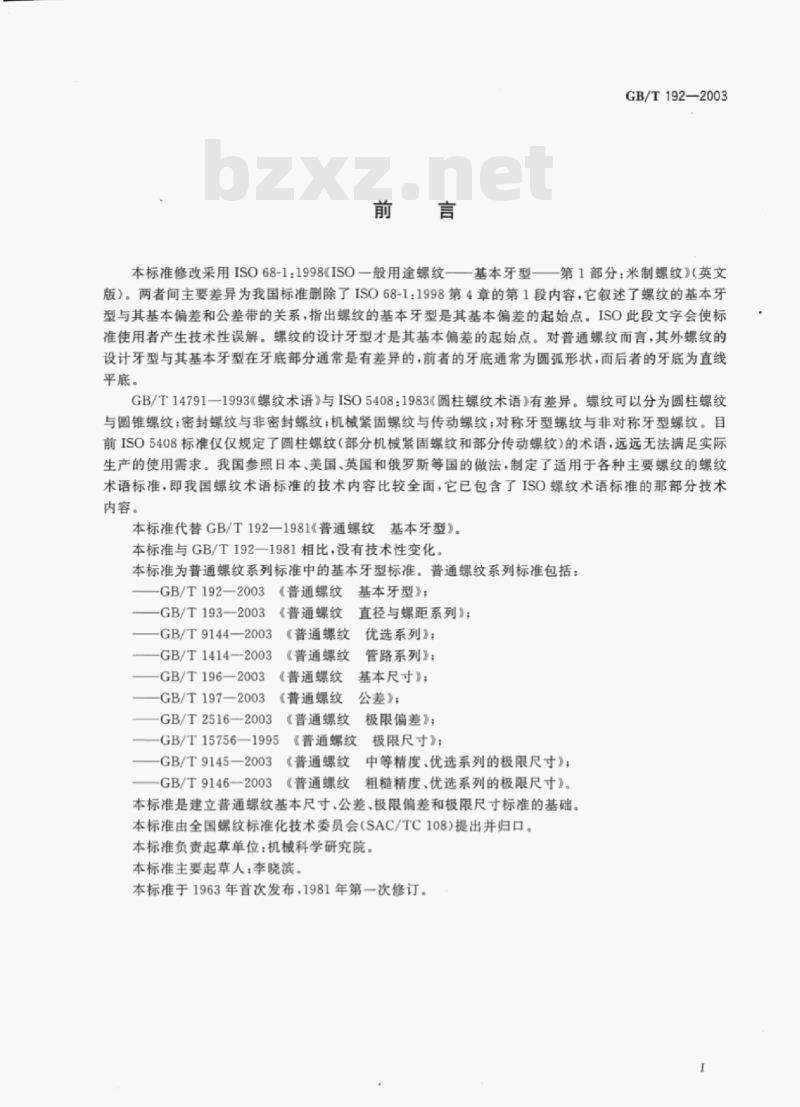

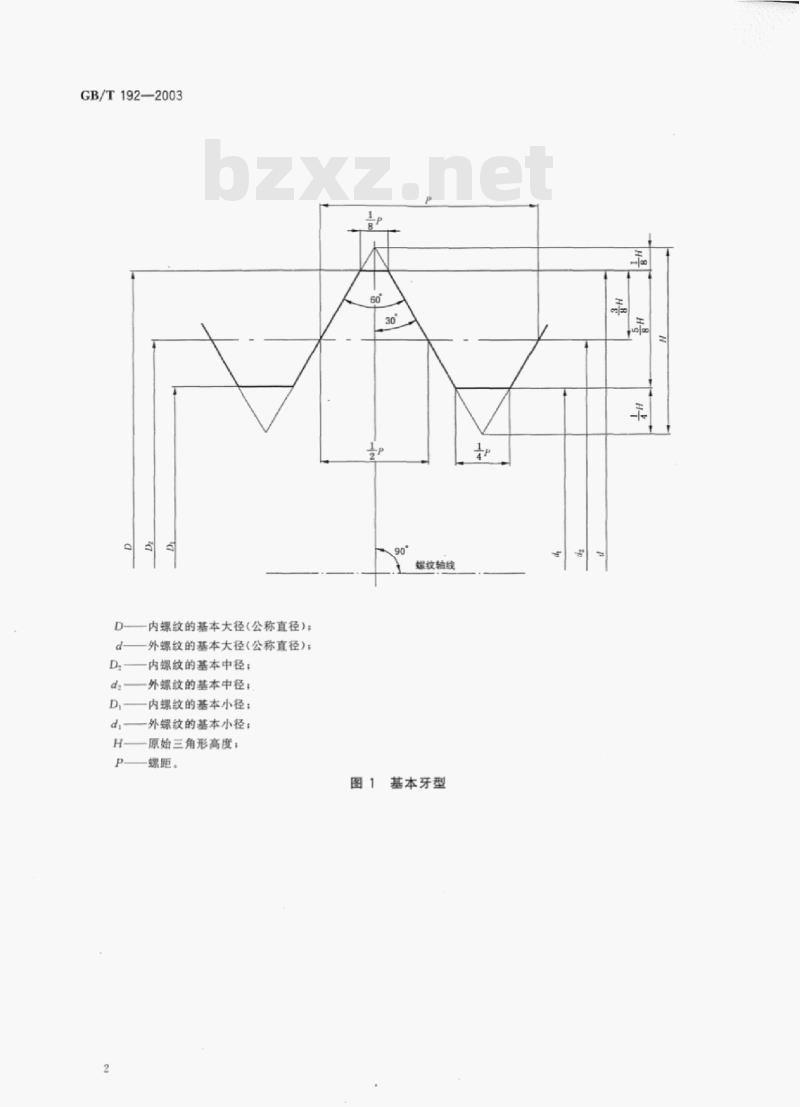

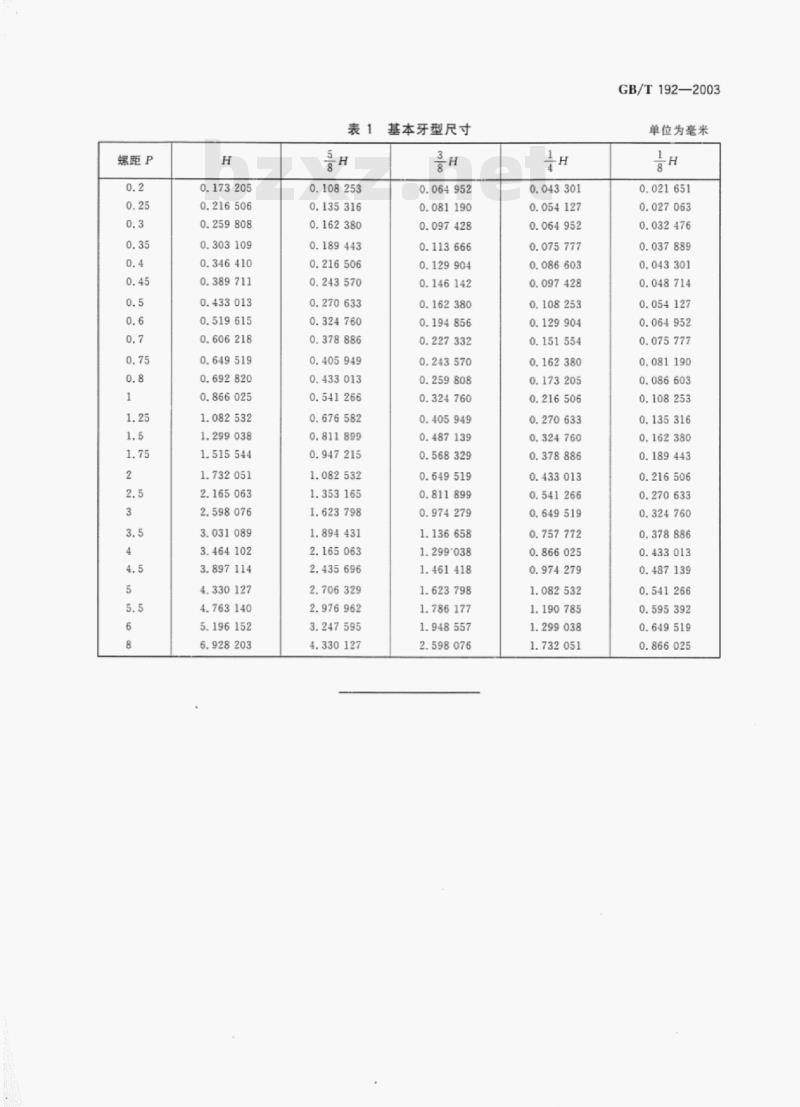

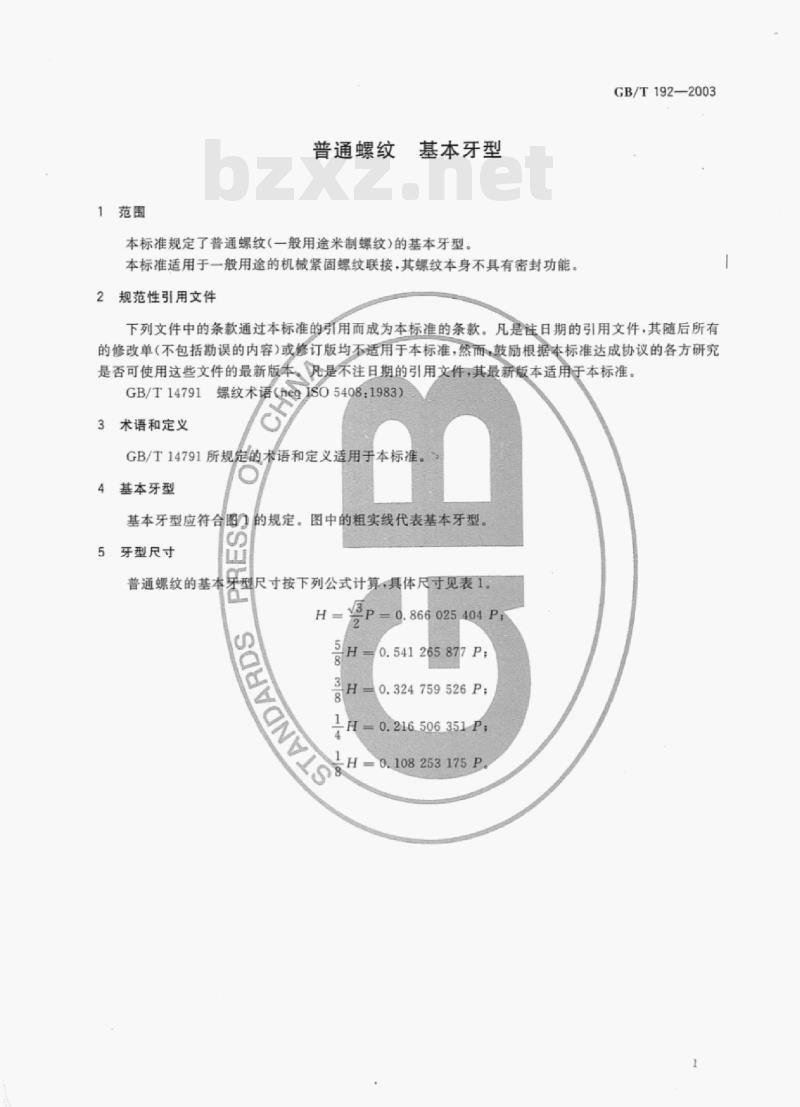

ICS 21.040.10 J04 中华人民共和国国家标准 GB/T 192—2003 代替 GB/T 192—1981 普通螺纹 基本牙型 General purpose metric screw threads — Basic profile (ISO 68-1:1998, ISO general purpose screw threads Basic profile Part 1: Metric screw threads, MOD) 发布：2003-05-22 实施：2004-01-01 中华人民共和国国家质量监督检验检疫总局 发布 前言 本标准修改采用 ISO 68-1:1998《一般用途螺纹基本牙型 第1部分：米制螺纹》。与ISO标准相比，我国标准删除了关于基本牙型与基本偏差及公差带关系的说明，以避免对设计基准产生误解。 螺纹可分为圆柱螺纹与圆锥螺纹、密封螺纹与非密封螺纹、机械紧固螺纹与传动螺纹、对称牙型螺纹与非对称牙型螺纹。我国结合多国标准制定了更完整的螺纹术语体系。 本标准代替 GB/T 192—1981《普通螺纹基本牙型》。与1981版相比无技术性变化。本标准为普通螺纹系列标准的基础标准之一。 普通螺纹系列标准包括： GB/T 192—2003《普通螺纹 基本牙型》 GB/T 193—2003《普通螺纹 直径与螺距系列》 GB/T 9144—2003《普通螺纹 管路系列》 GB/T 1414—2003《普通螺纹 优选系列》 GB/T 196—2003《普通螺纹 基本尺寸》 GB/T 197—2003《普通螺纹 公差》 GB/T 2516—2003《普通螺纹 极限偏差》 GB/T 15756—1995《普通螺纹 极限尺寸》 GB/T 9145—2003《普通螺纹 中等精度优选系列极限尺寸》 GB/T 9146—2003《普通螺纹 粗糙精度优选系列极限尺寸》 本标准由全国螺纹标准化技术委员会（SAC/TC108）提出并归口。 起草单位：机械科学研究院。 主要起草人：李晓滨。 本标准首次发布于1963年，1981年第一次修订。 1 范围 本标准规定了普通螺纹（一般用途米制螺纹）的基本牙型。 适用于一般用途机械紧固螺纹连接，其螺纹本身不具有密封功能。 2 规范性引用文件 下列文件中的条款通过本标准引用而成为本标准条款。凡注日期的引用文件，其后续修改单或修订版不适用本标准，但鼓励使用最新版本。 GB/T 14791 螺纹术语（neq ISO 5408:1983） 3 术语和定义 GB/T 14791中规定的术语和定义适用于本标准。 4 基本牙型 普通螺纹基本牙型应符合图示规定，图中粗实线表示基本牙型轮廓。 5 牙型尺寸 牙型尺寸按下列公式计算，具体数值见表1。 H = 0.866025404 P H1 = 0.541265877 P H2 = 0.324759526 P H3 = 0.216506351 P H4 = 0.108253175 P 其中： D —— 内螺纹基本大径（公称直径） d —— 外螺纹基本大径（公称直径） D2 —— 内螺纹基本中径 d2 —— 外螺纹基本中径 D1 —— 内螺纹基本小径 d1 —— 外螺纹基本小径 H —— 原始三角形高度 P —— 螺距 图1为基本牙型示意图。 螺距P系列示例：0.2、0.25、0.3、0.35、0.4、0.45、0.5、0.6、0.7、0.75、0.8、1、1.25、1.5、1.75、2、2.5
