中华人民共和国气象行业标准
QX/T 346—2016
自动气象站信号模拟器
signal simulator for automatic weather station2016-09-29发布
中國国气象局
2017-03-01实施

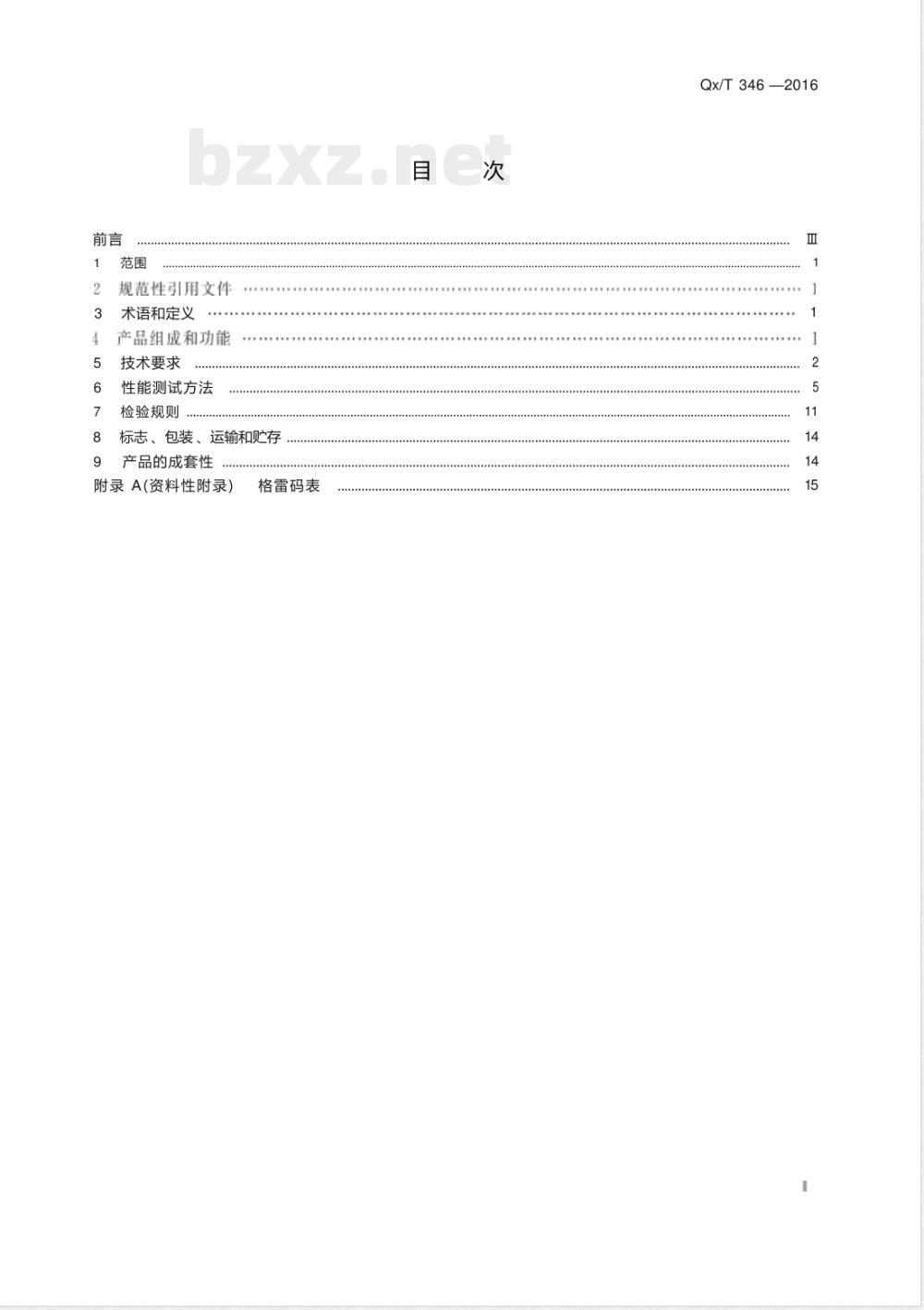

规范性引用文件
术语和定义
产品组成和功能
技术要求
......
性能测试方法
检验规则
标志、包装、运输和贮存
产品的成套性
附录A(资料性附录)
格雷码表
Qx/T346—2016

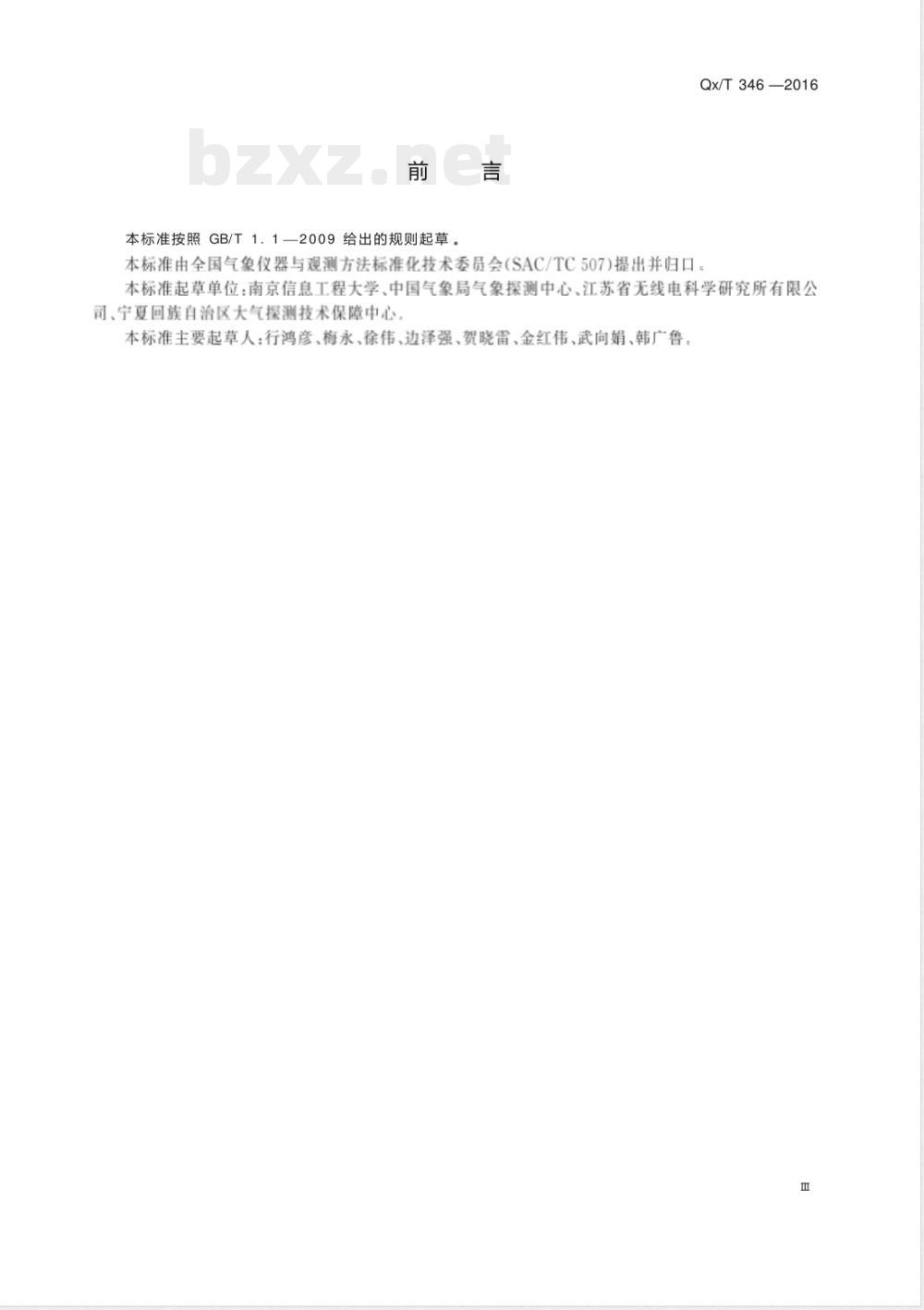

本标准按照GB/T1．1—2009给出的规则起草言
Qx/T3462016
本标准由全国气象仪器与观测方法标准化技术委员会(SAC/TC507)提出并归口。本标准起草单位：南京信息工程大学、中国气象局气象探测中心、江苏省无线电科学研究所有限公司、宁夏回族自治区大气探测技术保障中心。本标准主要起草人：行鸿彦、梅永、徐伟、边泽强、贺晓雷、金红伟、武向娟、韩广鲁H
1范围
自动气象站信号模拟器
Qx/T346—2016
本标准规定了自动气象站信号模拟器的组成和功能.技术要求.性能测试方法.检验规则.标志.包装，运输和贮存。
本标准适用于自动气象站信号模拟器的设计、生产、检验和验收2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件第1部分：通用要求
GB4793.1—2007
测量、控制和实验室用电气设备的安全要求GB/T 6587—2012
电子测量仪器通用规范
GB/T17626.2—2006
GB/T17626.4—2008
GB/T18268.1—2010
术语和定义
试验和测量技术
电磁兼容
电磁兼容
试验和测量技术
测量、控制和实验室用的电设备下列术语和定义适用于本文件。3.1
厂自动气象站信号模拟器
静电放电抗扰度试验
电快速瞬变脉冲群抗扰度试验
电磁兼容性要求
signalsimulatorforautomaticweatherstation第1部分：通用要求
模拟并能测量白动气象站的温度、湿度、风速、风向、雨量、气压、蒸发和辐射八个气象要素传感器辅出信号的装置，
4产品组成和功能
产品组成
模拟器包括下列三个子系统：
气象要素信号模拟
传感器信号测量：
管理软件。
4.2产品功能
硬件功能
硬件应具有下列功能：
能同时模拟温度、湿度、风速、风向、雨量、气压、蒸发和辐射八个气象要素传感器的输出信号，a
为自动气象站数据采集器的校验提供标准源；Qx/T346—2016
能测量气象要素传感器输出的电压、电流、电阻、频率、脉冲和格雷码等电信号并转换为对应的b）1
气象要素值。
软件功能
软件应具有下列功能：
能对被校验数据采集器和被测量传感器的信息进行登记和管理；能通过软件设置各气象要素传感器输出信号的大小及形式，以便校验数据采集器；能自动读取数据采集器的校验和传感器的测试结果并保存于数据库；能实现数据采集器校验和传感器测量报表的输出及打印5技术要求
外观和结构
外观和结构应符合下列要求：
模拟器的整体结构便于携带、检验、包装、运输、维护等；表面整洁，无损伤、无形变，表面涂层无气泡、开裂、脱落等现象，接插件插拔方便，操作部分无迟滞、卡死、松脱等；模拟器面板表面涂层均匀一致，无划痕，按键完好，显示器无破裂损坏；模拟器的信号输出和输入均采用航空插头连接方式，航空插头表面光洁度良好，无磨损、裂痕、变形等明显缺陷，螺纹丝扣无损伤，芯针平直，无上下弯曲和断裂；模拟器的信号输出和输入线保护层完好，无轧痕、破裂等现象。5.2性能指标
气象要素信号模拟子系统性能指标气象要素信号模拟子系统性能指标要求如表1。表1气象要素信号模拟子系统性能指标气象要素
相对湿度
电参量
数字信号
(RS232）
数字信号
(RS232）
输出范围
50 ℃~80 ℃
(80.31 0~130.90 Q)
D%100%
[0 V~1 V]
500 hpa—1100 hpa
500 hpa—1100hpa
(0 V~2.5 V)
500hpa—1100hpa
(500~1100
0mm/min~10mm/min
(0min-1-100min-1)
分辨力
(1 m2)
(0.04 mV)
气压值以字符申串
形式输出
0.1mm/min
(1 min1)
最大允许误差
±0.03℃
【+12m0】
(±3mV）
±0.036hpa
(±0.3 mV)
±0.036hpa
(±0. 15 mV)
(o h-1
气象要素
电参量
六位格雷码
七位格雷码
表1气象要素信号模拟子系统性能指标（续）输出范围
0 m/s~150 m/s
[0 Hz~1500 Hz]
0°~360°
(0V~2.5V)
0\~360
(000000 ~ 111111)
0°~360
[0000000～1111111】
0mm-100mm
(4 mA~20 mA)
0W/m2-1400W/m2
(0 mV~20 mV)
分辨力
(0.01 Hz)
(1 mV)
5, 6°
(1 μA)
(1 μv)
Qx/T346—2016
最大允许误差
±0. 01 m/=
(±0.1 Hz)
(±3 mV)
±0.018mm
(±3 UA)
±1.4W/n2免费标准bzxz.net
(+1c μv)
注1：温度以特定值的形式输出，特定值分别是：80.31Q(-50℃），88.22Q(-30℃C）,96.09n(-10C），100n(0℃),103.90 (10℃),111.67Q(30℃),119.40Q(50℃),130.89Q(80℃)。注2：数字信号(RS232)形式的气压以字符串输出，不存在分辨力；脉冲形式的气压为频率5KHZ、占空比50%、TTL电平的方波。
传感器信号测量子系统性能指标传感器信号测量子系统性能指标要求如表2。表2传感器信号测量子系统性能指标气象要素
相对湿度
电参量
数字信号
(RS232)
测量范围
50 ℃~80
(80.31 0~130.90 Q)
1%~100%
(0. 01 V~I V)
500hpa—1100hpa
[oV~5V
500hpa—1100hpa
【500~1100】
500hpa—1100hpa
(500011000
0mm/min~10mm/min
(0min-1—100 min-1)
分辨力
(1 mQ)
【I mV】
【0.08mV】
0.1mm/min
(1 min-1)
最大允许误差
±0.09℃
(+35mn)
(±18mV)
【0】
(0 h-1)
Qx/T346
—2016
气象要素
电参量
六位格雷码
七位格雷码
传感器信号测量子系统性能指标（续测量范围
0 m/s~150 m/s
(0 Hz~1500 Hz)
D°~360°
(000000~111111)
D°~360
[0000000~1111111]
0°~360°
(o V~2.5 V)
0mm-100mm
(4 mA~20 mA)
0W/m~1400W/m
[0 mV~20 mV)
注：数字信号(RS232)形式的气压以字符串表示，不存在分辨力。5.3
环境适应性要求
温度应满足下列要求：
工作范围：10℃—30℃；
极限条件：0℃-40℃；
贮存条件：-40℃—60℃
相对湿度范围：20%一75%。
应符合GB6587—2012表1环境要求分组1组条件。5.3.4冲击
应符合GB6587—2012表1环境要求分组1组条件。5.3.5
包装运输
分辨力
(1 mV)
(1 UA)
(1 μv)
最大允许误差
±0.1 m/s
【±1Hz）
(±7mV)
(±8 A)
±7W/m2
(±50 uv)
完整包装的模拟器应符合GB/T6587一2012表8流通条件等级2级条件（不包含翻滚）。4
5.4电磁兼容性要求
5.4.1静电放电抗扰度
产品的静电放电抗扰度应达到下列要求：Qx/T346—2016
接触放电：应符合GB/T17626.2—2006表1试验等级1a接触放电的2级(4KV）；a）
空气放电：应符合GB/T17626.2一2006表1试验等级1b空气放电的3级（8kV）；c）
性能判据：应符合GB/T18268.1一2010中6.4.2性能判据B。5.4.2
电快速瞬变脉冲群抗扰度试验要求交流电源端口的电快速瞬变脉冲群抗扰度应达到下列要求：试验条件：应符合GB/T17626.4—2008表1中2级(1kV，5KHZ)；a）i
性能判据：应符合GB/T18268.1一2010中6.4.2性能判据B。b）
5.5安全要求
产品的安全性需满足下列要求：介电强度：交流电源输入端与外壳接地端子间：1500V（交流电）；a）
绝缘电阻：交流电源输入端子和外壳间绝缘电阻不应小于1Mn。b）
5.6电源要求
电源应达到下列要求：
供电电源采用交流220×（1±10%）V，50HZ；a）
配置一个可充电锂电池作为后备电源。b）
性能测试方法
6.1试验环境条件
试验环境需满足下列要求：
a）温度：10℃-30℃；
相对湿度：20%-75%；
C）大气压：450 hpa—1060 hpa.：试验仪器仪表
所用试验仪器仪表及要求：
八位半数字万用表，电压、电流、电阻测量的分辨力分别为10nV、1PA、10uQ；a）
任意波形发生器，频率分辨力0.01HZ，最大允许误差士0.1HZ；精密电阻，精度0.01%，温漂小于2ppm/℃；c）
注：1 ppm=1x10-6。
直流标准电压电流源，输出电压分辨力0.1yV，最大允许误差1V；输出电流分辨力0.1UA，最大允许误差1UA;
数字频率计，频率分辨力0.001HZ，最大允许误差士0.01HZ；数字示波器，双通道，200MHZ，2Gsa/s。5
