【GB国家标准】 房屋建筑制图统一标准

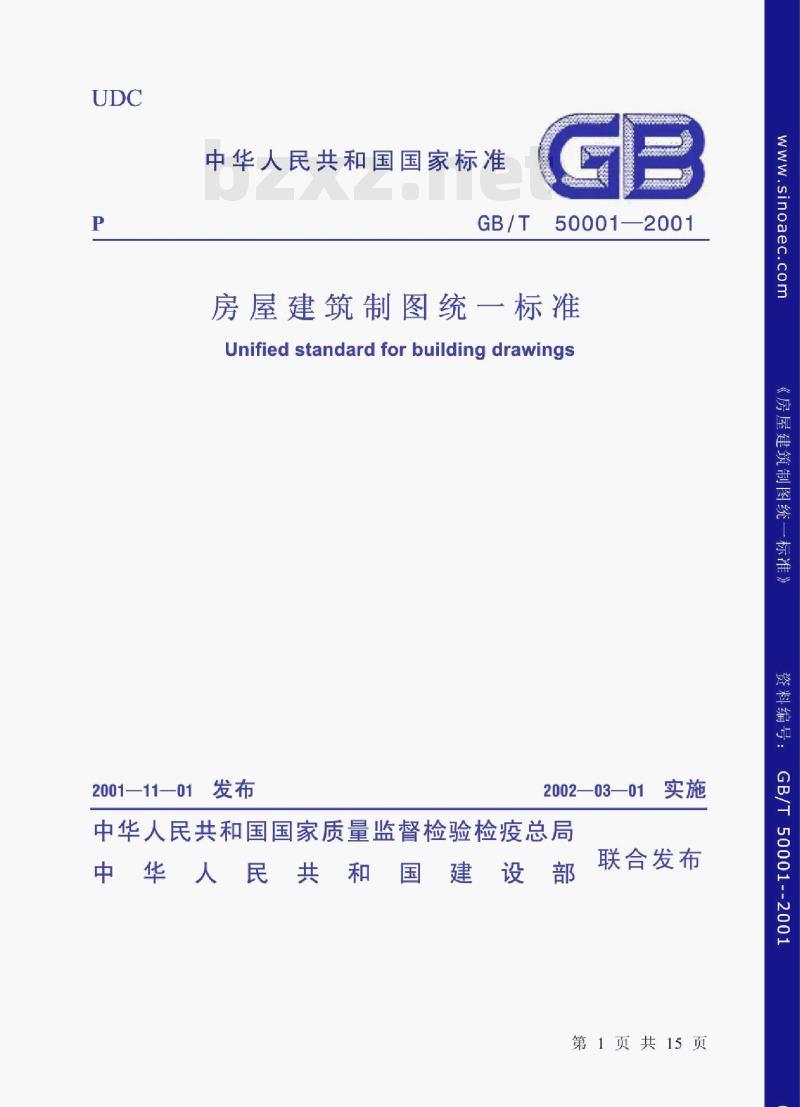

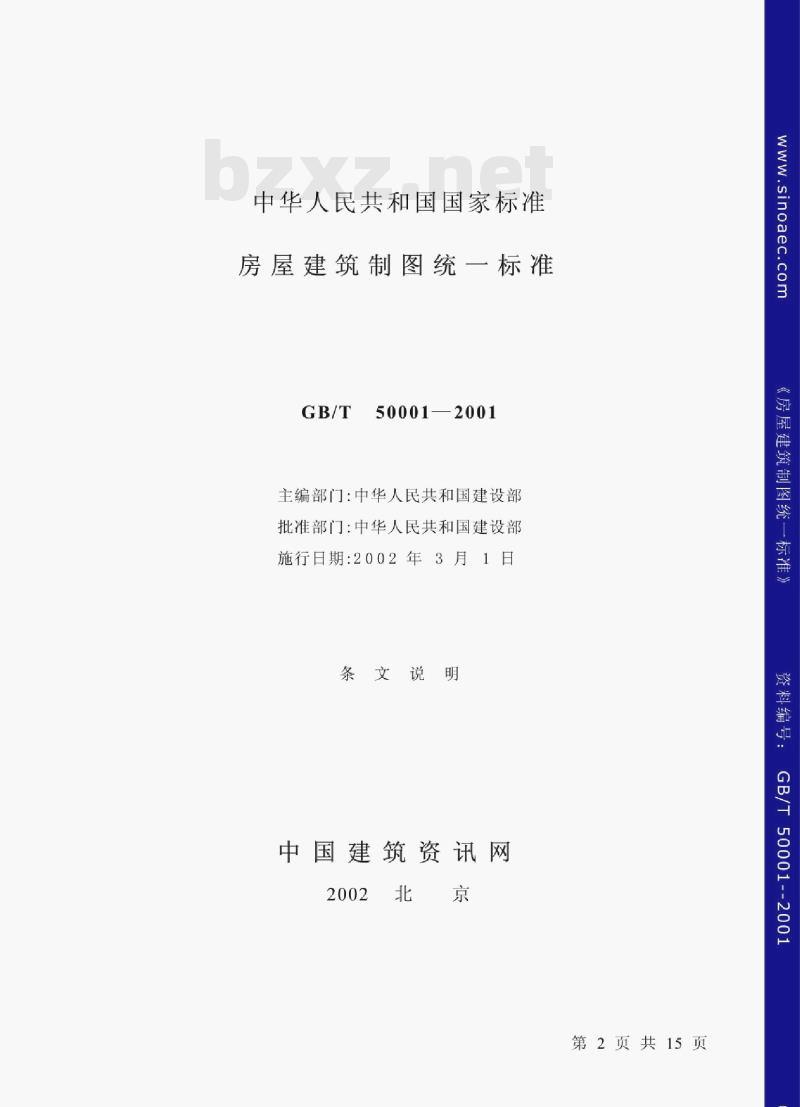

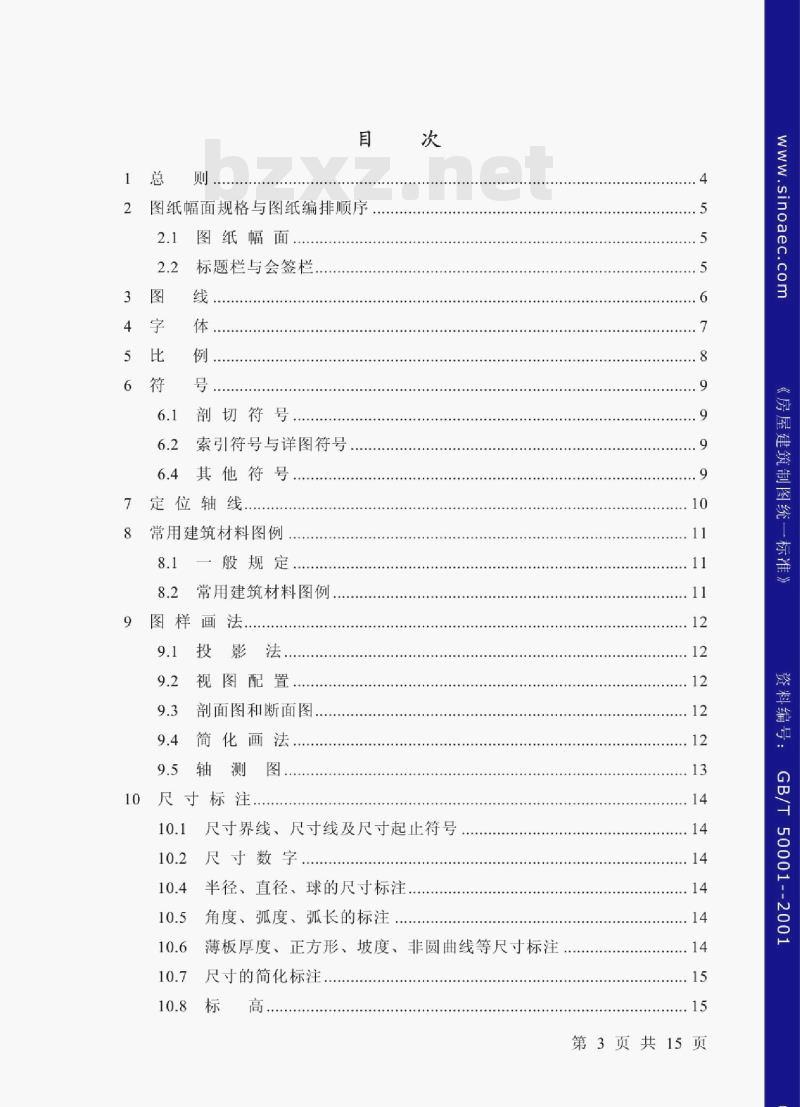

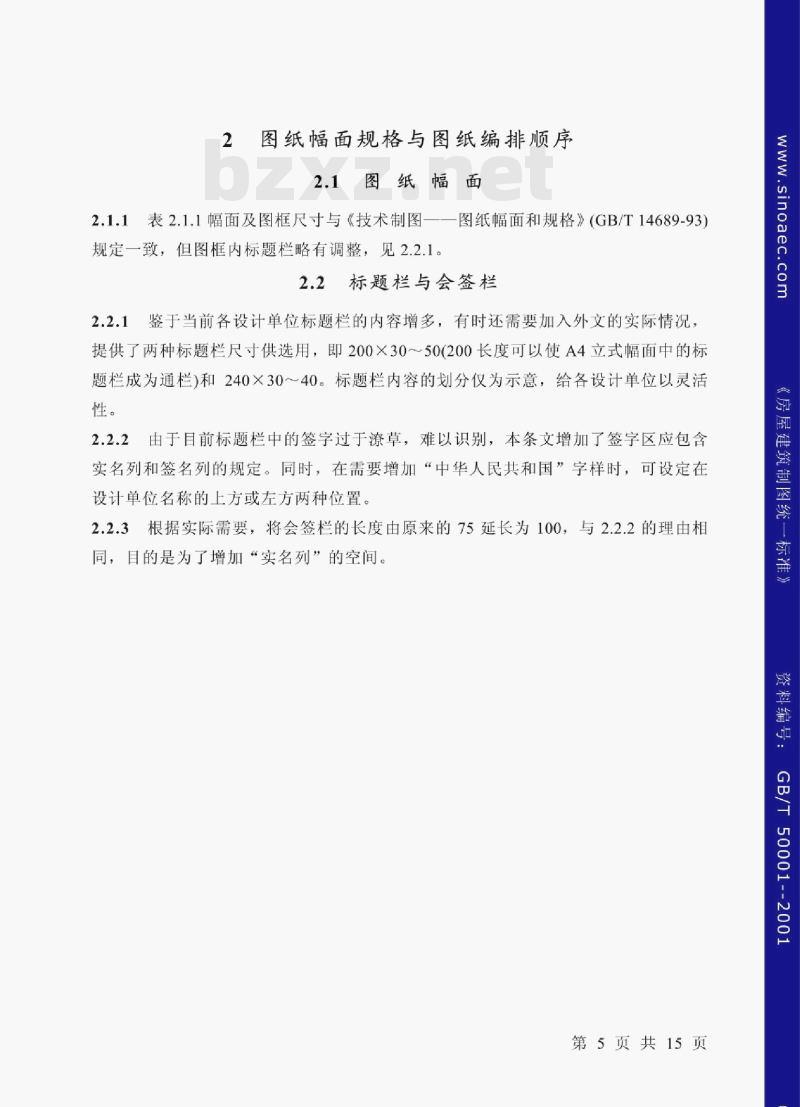

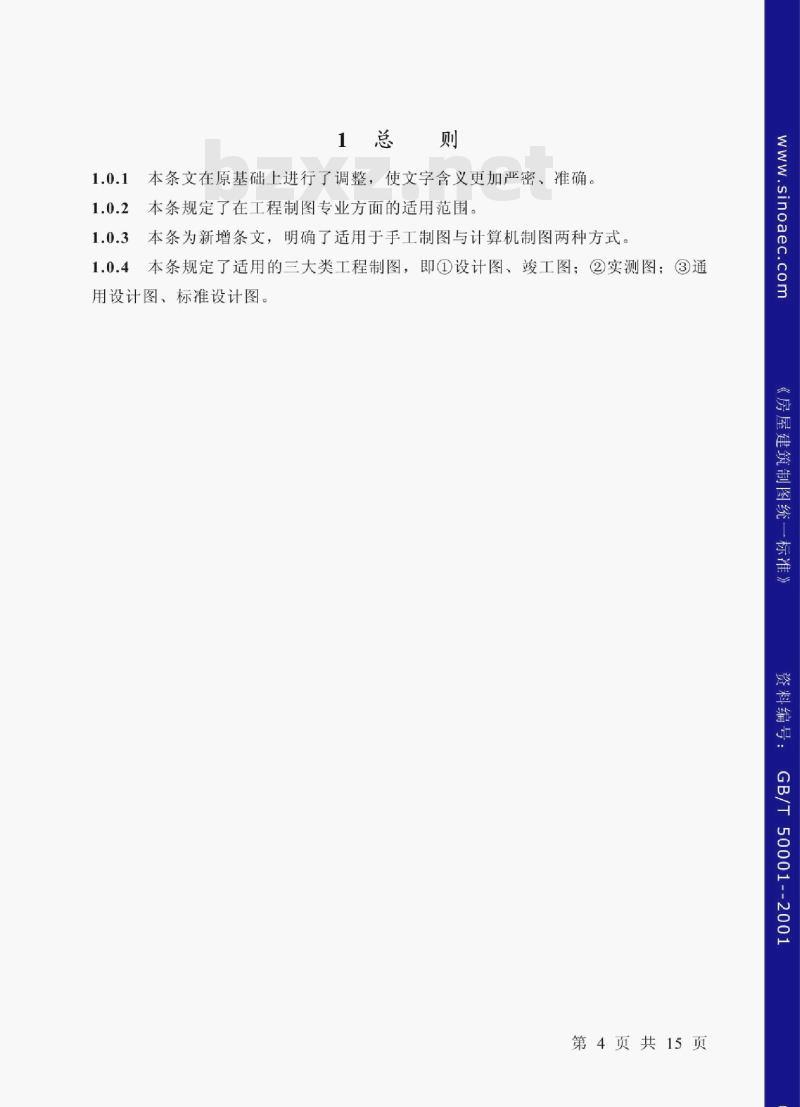

UDC P 中华人民共和国国家标准 GB/T 50001—2001 房屋建筑制图统一标准 Unified standard for building drawings 2001-11-01发布 2002-03-01实施 中华人民共和国国家质量监督检验检疫总局 中华人民共和国建设部 联合发布 中华人民共和国国家标准 房屋建筑制图统一标准 GB/T 50001—2001 主编部门：中华人民共和国建设部 批准部门：中华人民共和国建设部 施行日期：2002年3月1日 条文说明 中国建筑资讯网 2002 北京 目录 1 总则 2 图纸幅面规格与图纸编排顺序 2.1 图纸幅面 2.2 标题栏与会签栏 3 图线 4 字体 5 比例 6 符号 6.1 剖切符号 6.2 索引符号与详图符号 6.4 其他符号 7 定位轴线 8 常用建筑材料图例 8.1 一般规定 8.2 常用建筑材料图例 9 图样画法 9.1 投影法 9.2 视图配置 9.3 剖面图和断面图 9.4 简化画法 9.5 轴测图 10 尺寸标注 10.1 尺寸界线、尺寸线及尺寸起止符号 10.2 尺寸数字 10.4 半径、直径、球的尺寸标注 10.5 角度、弧度、弧长的标注 10.6 薄板厚度、正方形、坡度、非圆曲线等尺寸标注 10.7 尺寸的简化标注 10.8 标高 1 总则 1.0.1 本条文在原基础上进行了调整，使文字含义更加严密、准确。 1.0.2 本条规定了在工程制图专业方面的适用范围。 1.0.3 本条为新增条文，明确了适用于手工制图与计算机制图两种方式。 1.0.4 本条规定了适用的三大类工程制图，即： ① 设计图、竣工图； ② 实测图； ③ 通用设计图、标准设计图。 2 图纸幅面规格与图纸编排顺序 2.1 图纸幅面 2.1.1 表2.1.1幅面及图框尺寸与《技术制图——图纸幅面和规格》（GB/T 14689—93）规定一致，但图框内标题栏略有调整，见2.2.1。 2.2 标题栏与会签栏 2.2.1 鉴于当前各设计单位标题栏内容增多，有时还需要加入外文的实际情况，提供了两种标题栏尺寸供选用，即200×30～50（200长度可以使A4立式幅面中的标题栏成为通栏）和240×30～40。标题栏内容的划分仅为示意，给予各设计单位一定灵活性。 2.2.2 由于目前标题栏中的签字过于草率，难以识别，本条文增加了签字区应包含实名列和签名列的规定。同时，在需要增加“中华人民共和国”字样时，可设定在设计单位名称的上方或左方两种位置。 2.2.3 根据实际需要，将会签栏长度由原来的75延长为100。与2.2.2条理由相同，目的是为了增加“实名列”的空间。 3 图线 3.0.1 表3.0.1根据《技术制图——图线》（GB/T 17450—1988）调整了线宽比，即粗线：中粗线：细线＝4：2：1。 3.0.2 表3.0.2根据《技术制图——图线》修正了部分图线名称。 表1 被修正图线的原名与现名 原名：点划线 现名：单点长画线 原名：双点划线 现名：双点长画线 4 字体 4.0.2 鉴于在实际制图中，2.5 mm高的文字过小，因此在字高系列中删除。 4.0.5 根据《技术制图——字体》（GB/T 14691—93）的规定，修订了拉丁字母、阿拉伯数字和罗马数字的书写格式。 5 比例 5.0.2 参照《技术制图——比例》相关规定，对建筑制图比例进行了统一。
