【GB国家标准】 锡铅钎料

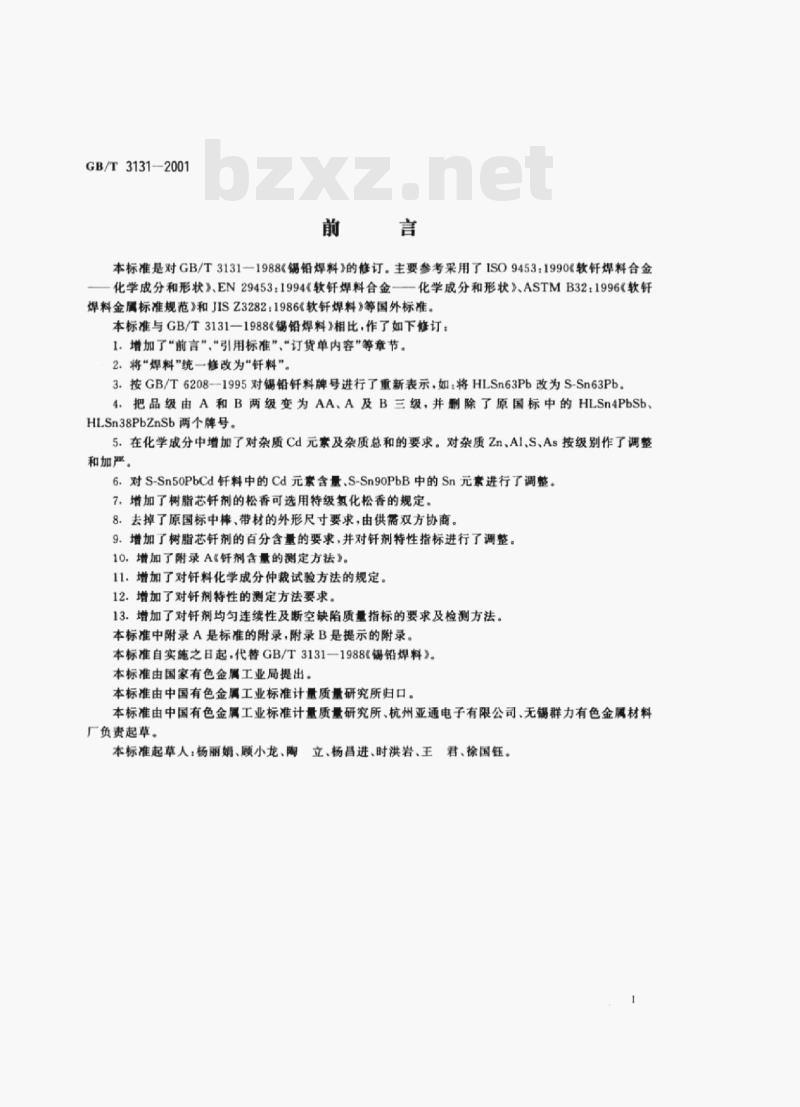

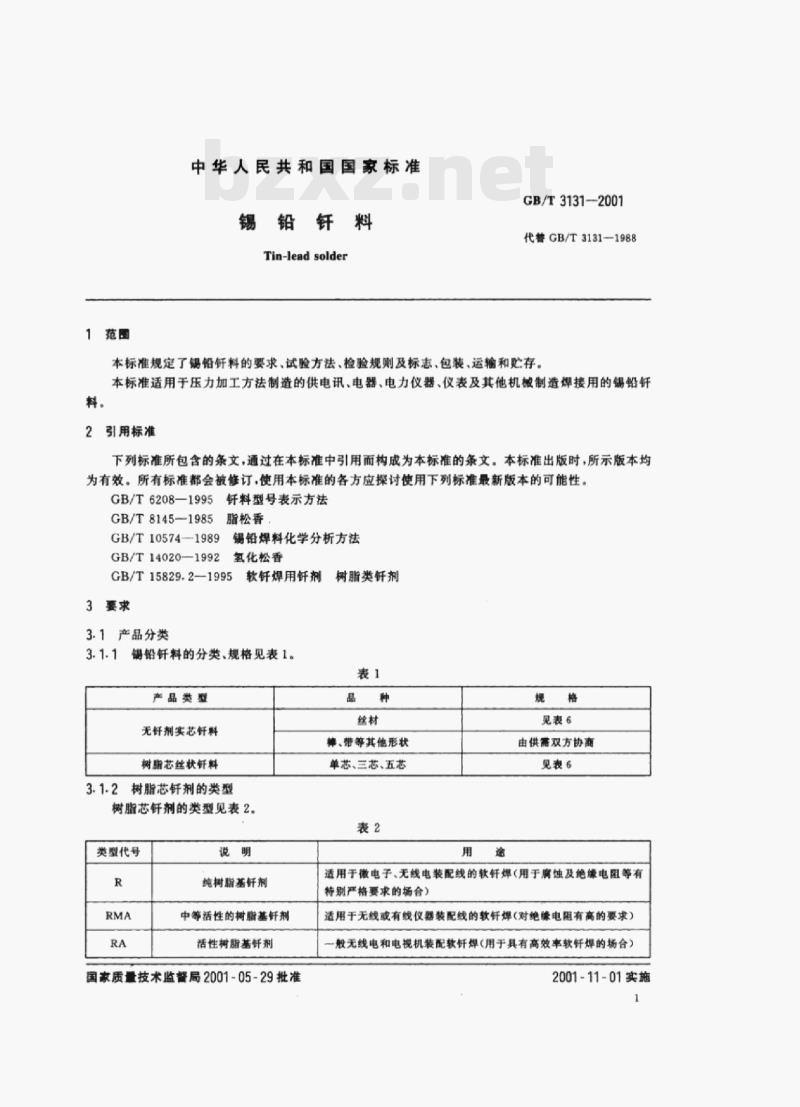

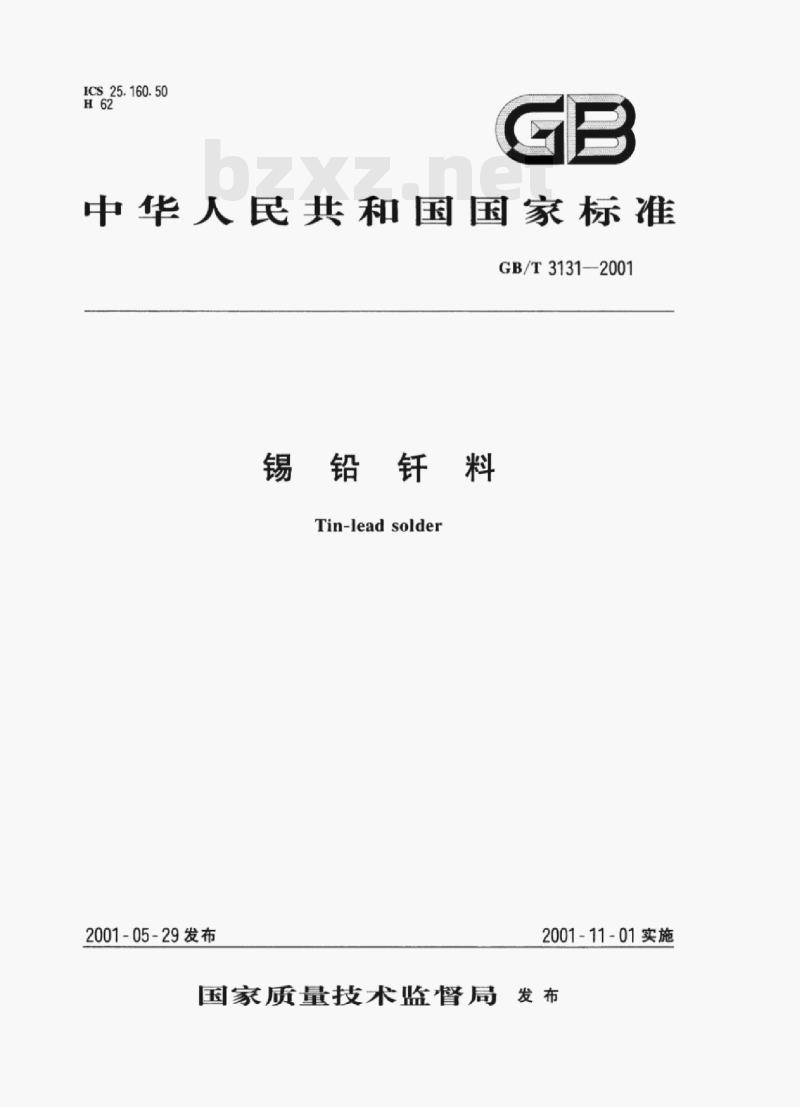

ICS 25.160.50 H62 GB 中华人民共和国国家标准 GB/T 3131—2001 锡铅钎料 Tin-lead solder 2001-05-29发布 2001-11-01实施 国家质量技术监督局 发布 前言 本标准是对GB/T 3131—1988《锡铅焊料》的修订。主要参考采用ISO 9453:1990《软钎焊料合金化学成分和形状》、EN 29453:1994《软钎焊料合金—化学成分和形状》、ASTM B32:1996《软钎焊料金属标准规范》和JIS Z 3282:1986《软钎焊料》等国外标准。 与GB/T 3131—1988相比，本标准主要修订内容如下： 1 增加“前言”“引用标准”“订货单内容”等章节； 2 将“焊料”统一修改为“钎料”； 3 按GB/T 6208—1995对锡铅钎料牌号重新表示，如HLSn63Pb改为S-Sn63Pb； 4 品级由A、B两级改为AA、A、B三级，并删除部分牌号； 5 增加杂质Cd及杂质总量要求，并调整Zn、Al、S、As等杂质限值； 6 调整S-Sn50PbCd及S-Sn90PbB相关成分； 7 增加树脂芯钎剂松香可选用特级氢化松香； 8 删除部分外形尺寸要求，由供需双方协商； 9 增加钎剂含量及特性指标要求； 10 增加附录A钎剂含量测定方法； 11 增加化学成分仲裁试验方法； 12 增加钎剂特性测定方法要求； 13 增加钎剂均匀连续性及断空缺陷检测方法。 本标准附录A为规范性附录，附录B为提示性附录。本标准自实施之日起代替GB/T 3131—1988《锡铅焊料》。 1 范围 本标准规定了锡铅钎料的要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于压力加工方法制造的供电讯、电器、电力仪器、仪表及其他机械制造焊接用的锡铅钎料。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。 GB/T 6208—1995 钎料型号表示方法 GB/T 8145—1985 脂松香 GB/T 10574—1989 锡铅焊料化学分析方法 GB/T 14020—1992 氢化松香 GB/T 15829.2—1995 软钎焊用钎剂 3 要求 3.1 产品分类 3.1.1 锡铅钎料分类及规格见表1： 产品类型包括无钎剂实芯钎料、树脂芯丝状钎料等。 3.1.2 树脂芯钎剂类型见表2。 类型代号及说明如下： R：纯树脂基钎剂 RMA：中等活性树脂基钎剂 RA：活性树脂基钎剂 用途说明： R型适用于微电子、无线电装配等对腐蚀及绝缘电阻要求严格的场合； RMA型适用于对绝缘电阻要求较高的装配线； RA型适用于一般无线电及电视机装配软钎焊。 3.2 标记示例 锡铅钎料牌号按GB/T 6208规定表示。 3.2.1 实芯丝状钎料标记示例：S-Sn95PbA，直径2mm标记为丝S-Sn95PbA2 GB/T 3131—2001 3.2.2 树脂芯丝状钎料标记示例：S-Sn63PbB，直径2mm，钎剂类型R，单芯（三芯、五芯）标记为：丝S-Sn63PbB2-R-1(3,5) GB/T 3131—2001 3.2.3 棒状钎料标记示例：S-Sn35PbA，直径10mm标记为：棒S-Sn35PbA10 GB/T 3131—2001 3.2.4 其他形状标记由供需双方协定。 3.3 化学成分 3.3.1 AA级锡铅钎料的化学成分应符合表3规定。 3.3.2 A级锡铅钎料的化学成分应符合表4规定。 3.3.3 B级锡铅钎料的
