【GB国家标准】 视力障碍者和视听障碍者用辅助器具行人交通信号灯的声音和触觉信号

ICS01.080

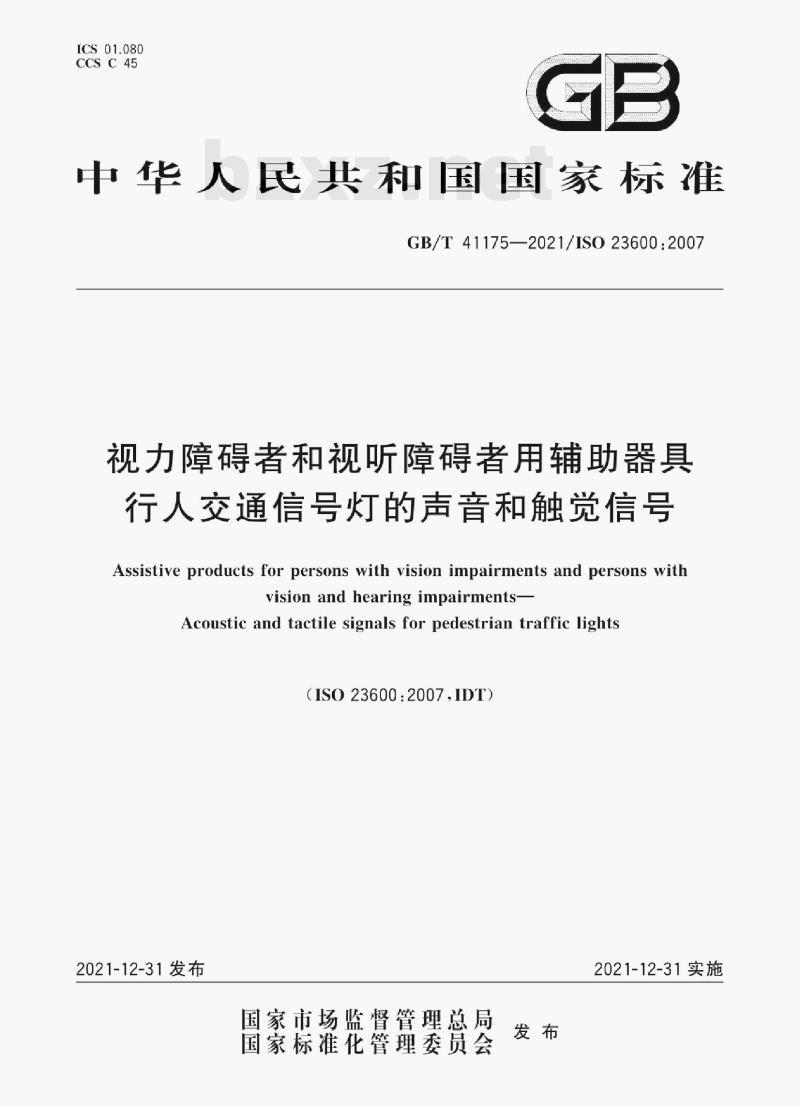

中华人民共和国国家标准
GB/T41175—2021/ISO23600:2007视力障碍者和视听障碍者用辅助器具行人交通信号灯的声音和触觉信号Assistive products for persons with vision impairments and persons withvision and hearing impairmentsAcoustic and tactile signals for pedestrian traffic lights（IS023600：2007.IDT）
2021-12-31发布
国家市场监督管理总局
国家标准化管理委员会
2021-12-31实施

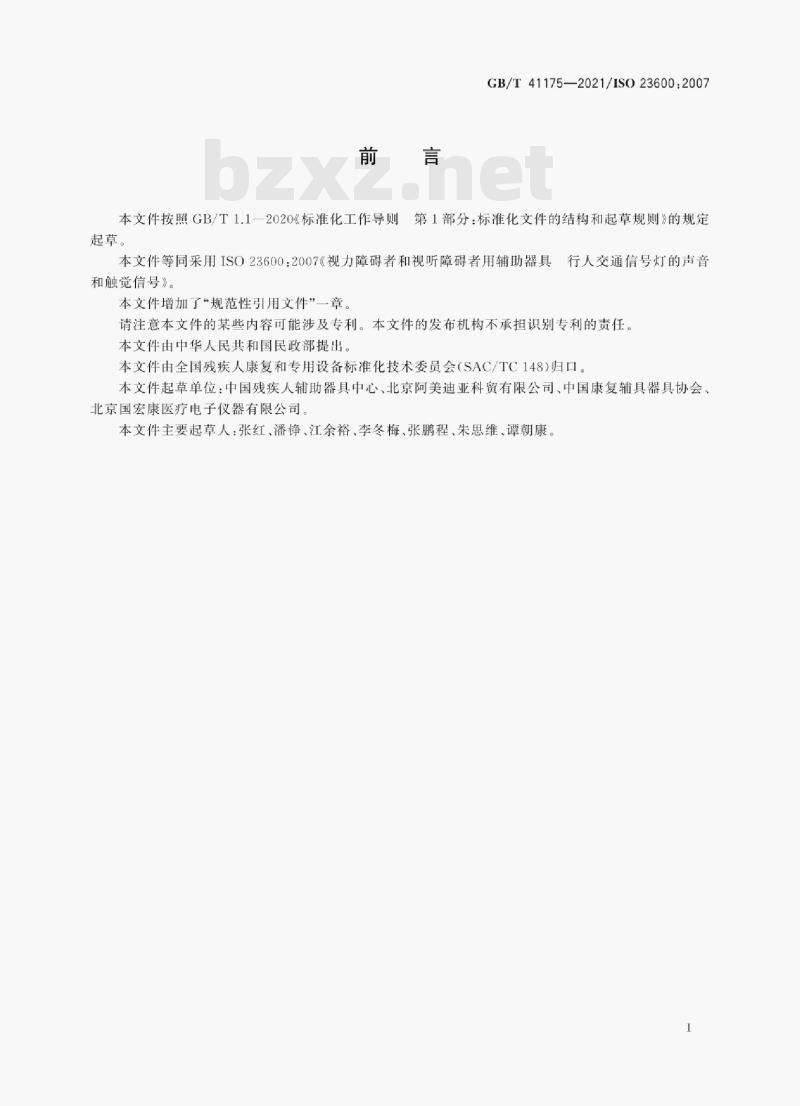

本文件按照GB/T1.1-2020《标准化工作导则起草。
GB/T41175—2021/ISO23600：2007第1部分：标准化文件的结构和起草规则》的规定本文件等同采用ISO23600：2007《视力障碍者和视听障碍者用辅助器具行人交通信号灯的声音
和触觉信号》。
本文件增加了“规范性引用文件”一章。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国民政部提出。本文件由全国残疾人康复和专用设备标准化技术委员会（SAC/TC148)归口。本文件起草单位：中国残疾人辅助器具中心，北京阿美迪亚科贸有限公司、中国康复辅具器具协会、北京国宏康医疗电子仪器有限公司。本文件主要起草人：张红、潘铮、江余裕、李冬梅、张鹏程、朱思维、谭朝康。I

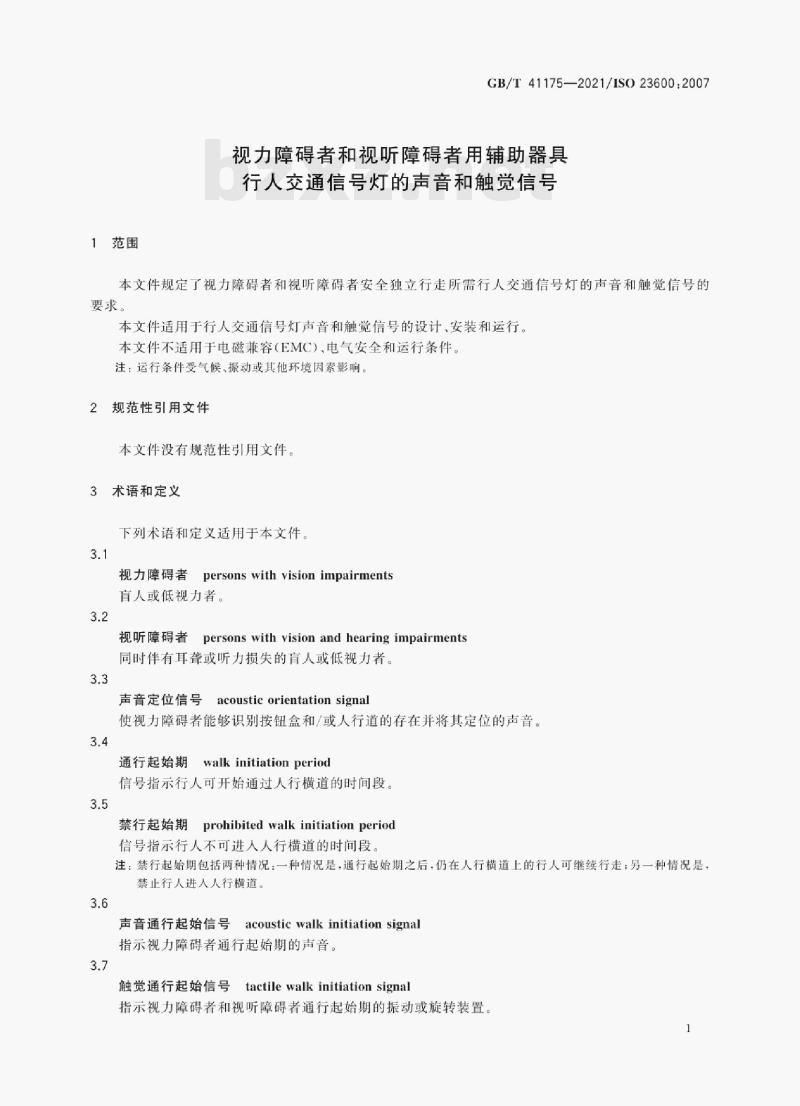

1范围
GB/T41175—2021/ISO23600:2007视力障碍者和视听障碍者用辅助器具行人交通信号灯的声音和触觉信号本文件规定了视力障碍者和视听障碍者安全独立行走所需行人交通信号灯的声音和触觉信号的要求。
本文件适用于行人交通信号灯声音和触觉信号的设计、安装和运行。本文件不适用于电磁兼容（EMC），电气安全和运行条件。注：运行条件受气候、振动或其他环境因素影响2规范性引用文件
本文件没有规范性引用文件。
3术语和定义
下列术语和定义适用于本文件。3.1
视力障碍者
persons with vision impairments盲人或低视力者。
视听障碍者
personswithvision andhearingimpairments同时伴有耳聋或听力损失的盲人或低视力者。3.3
声音定位信号acousticorientationsignal使视力障碍者能够识别按钮盒和/或人行道的存在并将其定位的声音。3.4
walk initiation period
通行起始期
信号指示行人可开始通过人行横道的时间段3.5
禁行起始期 prohibited walk initiation period信号指示行人不可进人人行横道的时间段注：禁行起始期包括两种情况：一种情况是，通行起始期之后，仍在人行横道上的行人可继续行走，另一种情况是，禁止行人进人人行横道。
声音通行起始信号 acoustic walk initiation signal指示视力障碍者通行起始期的声音。3.7
tactile walk initiation signal触觉通行起始信号
指示视力障碍者和视听障碍者通行起始期的振动或旋转装置。1
GB/T41175—2021/ISO23600:20074总则
4.1声音信号
声音信号可为视力障碍者和视听障碍者指示：a）按钮的存在及其位置；
b）人行横道的位置；
通行起始期：
d）人行横道的方向；
禁行起始期。
2触觉信号
触觉信号可为视力障碍者和视听障碍者指示通行起始期和人行横道的方向。3声音和触觉信号的触发
声音和触觉信号可为自动控制的，或通过按钮及个人携带遥控装置触发。声音和触觉信号使用按钮触发时，宜有声音和/或触觉反馈表示已实现触发按钮触发的声音和触觉反馈，应与声音和触觉通行起始信号有明显区别。4.4
附加功能
触觉和/或声音信号可提示：
a）人行横道的特点；
路口形状：
路口名称：
穿越街道的名称。
5要求
5.1一般要求
声音和触觉信号应根据视力障碍者和视听障碍者的需求结合使用。2声音定位信号
5.2.1声音定位信号的用途
声音定位信号用于指示人行横道的位置，或按钮的存在及位置。也可通过声音定位信号来指示禁行起始期。
5.2.2重复频率
声音定位信号的重复频率宜为1.0Hz。重复频率应介于0.5Hz和1.2Hz之间。如声音定位信号与声音通行起始信号是同样的声音，定位信号与通行信号重复频率的比率不应大于0.2.5.2.3可听距离
声音定位信号宜在距离声源最小1m最大5m的范围内可被听到，附近存在建筑障碍物时除外。2
5.2.4声压级
GB/T41175—2021/ISO23600:2007声音定位信号的声压级宜为30dB～90dB。声音定位信号的声压级宜高于周围噪声水平5dB，不宜超出10dB。
5.3声音通行起始信号
5.3.1一般要求
5.3.1.1持续时间
整个通行起始期内，声音通行起始信号宜保持触发状态。5.3.1.2
无歧义声音信号
对于所通行的人行横道，声音通行起始信号应给出无歧义信息，可采取下列一项或多项措施：将声音和触觉信号装置置于人行横道宽度范围之内；a
注意控制声音信号的音量；
使用触觉信号；
语言信息。
频率范围
5.3.1.3.1
多频率声音bZxz.net
声音通行起始信号宜由多频率组成。多频率声音宜包括高频和低频。主要频率应介于300Hz～3500Hz之间
注1：500Hz～2500Hz之间多峰值的声音适用于察觉和定位。注2：主频率2500Hz以上的声音难于被老年听力损失者察觉。注3：为使老年听力损失者能察觉多频率信号，300Hz～1500Hz范围内需要有足够的音量5.3.1.3.2单频率声音
单频率声音的频率宜介于800Hz～2000Hz之间。5.3.2单独发声和同时发声的声音通行起始信号要求5.3.2.1重复频率
声音通行起始信号间歇声音的重复频率应大于2.5Hz。使用无音调声音时，系统重复频率应大于0.6Hz
示例：语言或鸟鸣为无音调声音的例子。5.3.2.2
可听距离
声音通行起始信号宜在距离声源最小1m时被听到。如通过声音通行起始信号来指示人行横道的方向，每个发声装置的声音宜在人行横道至少2/3长度之内可被听到。5.3.2.3声压级
声音通行起始信号的声压级宜根据周围环境声压水平自动调整。声音通行起始信号的声压级宜为30dB～90dB，宜高于周围噪声水平5dB，不宜超出10dB。3
GB/T41175—2021/ISO23600:20075.3.2.4
安装高度
发声装置安装在视觉人行交通信号装置的内部或附近时，宜安装在距离地面2.0m～3.5m处。发声装置也可安装在按钮盒内。
5.3.3交替发声的声音通行起始信号要求5.3.3.1一般要求
交替发声的声音通行起始信号在人行横道两端均有发声装置，反复发出声音通行起始信号，帮助使用者确定从人行横道一端到另一端的行走方向。5.3.3.2
重复频率
人行横道两端发声装置的发声重复频率最大应为1Hz。发声之间无声时期最小应为0.2s（见图1)。X
标引序号说明：
X-时间；
1—发声器A
2发声器A\；
3—信号声；
a—最小1.0s#
6——最小0.2s。
图1交替发声的声音通行信号的定时可听范围
声音通行起始信号宜在从进人到离开人行横道的过程中均可被听到（见图2和图3）。对于在对面侧难以听到声音的较长人行横道，宜在中间安全岛上传播声音通行起始信号，以使行人在人行横道上任何位置均能听到声音，且可分两阶段通过以增进安全性。4
标引序号说明：
发声器A；
发声器A\；
人行道：
4—车行道。
标引序号说明：
1—发声器A：
发声器A’：
人行道：
车行道。
5.3.3.4声压级
GB/T41175-2021/IS023600:2007图2交替发声的声音通行信号的声音范围（俯视角度）图3交替发声的声音通行信号的声音范围（侧视角度）交替发声的声音通行起始信号声压级宜为45dB～100dB。5.3.3.5
安装高度
发声装置宜安装在距地面2.0m~3.5m处。5发声装置位置
为精确引导方向，发声装置宜安装在人行横道宽度方向的中间位置。5.4触觉通行起始信号
5.4.1持续时间
在行人交通信号灯为绿色的整个通行期间，触觉通行起始信号宜保持触发状态5
GB/T41175—2021/ISO23600:20075.4.2
安装高度
触觉通行起始信号宜安装在距离地面0.8m1.2m处5.4.3触觉方向指示
使用触觉通行起始信号时，应具有触觉方向指示，指引人行横道的通行方向。示例：触觉方向指示可使用箭头形状。5.5声音和触觉信号与交通控制之间的关系如交通控制系统发生故障，应停用声音和触觉信号。当人行信号停用时，应停用声音和触觉信号6
参考文献
GB/T41175—2021/ISO23600:2007[1] ISO 1996-1:2003Acoustics-Description,measurement and assessment of environmentalnoisePart 1:Basic quantities and assessment procedures (GB/T 3222.12006,IDT)[2J ISO 1996-2:2007 AcousticsDescription,measurement and assessment of environmentalnoisePart 2:Determination of environmental noise levels (GB/T 3222.2—2009,IDT)[3] ISO 374l:1999 Acoustics-Determination of sound power levels of noise sources usingsound pressurePrecision methods for reverberation rooms (GB/T 6881.1-2002,IDT)[4J ISO 3744:1994AcousticsDetermination of sound power levels of noise sources usingsound pressureEngineering method in an essentially free field over a reflecting plane (GB/T 37672016.ISO3744:2010,IDT)
[5] ISO 3745:2003Acoustics-Determination of sound power levels of noise sources using soundpressure—Precision methods for anechoic and hemi-anechoic rooms (GB/T 6882—2016, ISO 3745: 2012,IDT)
[6] ISO 1120l:1995 AcousticsNoise emitted by machinery and equipment-Measurement ofemission sound pressure levels at a work station and at other specified positionsEngineering methodin an essentially free field over a reflecting plane (GB/T 17248.22018,ISO 11201:2010.IDT)[7] ISO 11202:1995 Acoustics-Noise emitted by machinery and equipment-Measurement ofemission sound pressure levels at a work station and at other specified positionsSurvey method in si-tu（GB/T17248.3—2018.ISO11202:2010,IDT)[8]IEC61672-1:2002Electroacoustics—Sound levelmetersPart1:Specifications(GB/T3785.12010.IDT
[9] IEC 61672-2:2003 ElectroacousticsSound level metersPart 2:Pattern evaluation tests(GB/T3785.2—2010,IDT)
