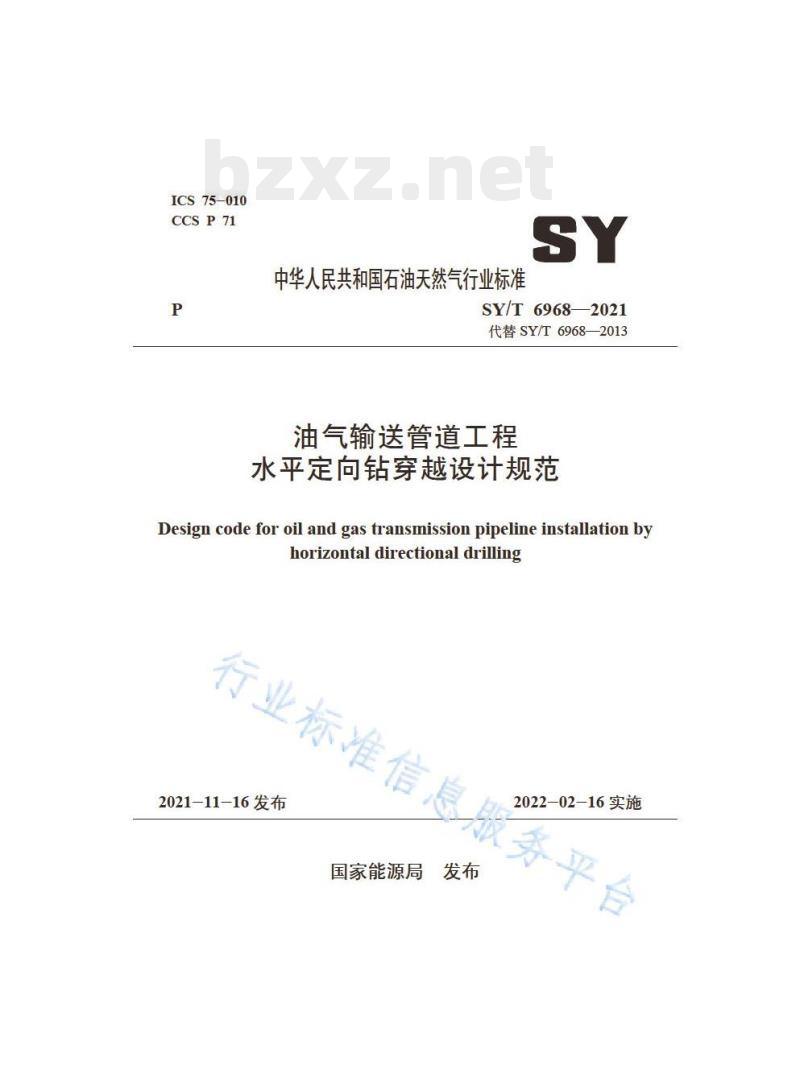

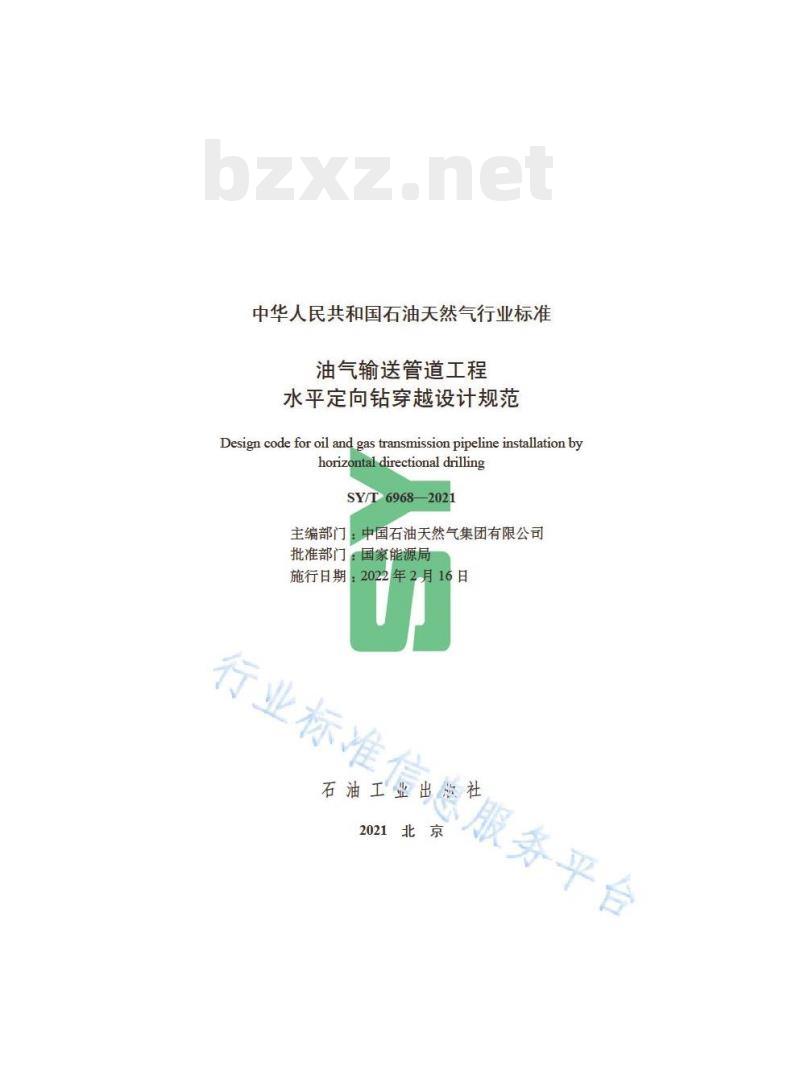

【SY石油天然气标准】 油气输送管道工程水平定向钻穿越设计规范

SY/T 6968—2021.Design code for oil and gas transmission pipeline installation by horizontal directional drilling.
1总则
1.0.1 为了在油气输送管道工程水平定向钻穿越设计中贯彻国家有关法规政策，确保工程质量、安全、环保、经济，制定本规范。
1.0.2本规范适用于陆上油气输送管道采用水平定向钻穿越人工或天然障碍物的工程设计。
1.0.3油气输送管道工程水平定向钻穿越工程设计除应符合本规范外，尚应符合国家现行有关标准规范的规定。
2术语
2.0.1障碍物obstacle
采用水平定向钻通过的人工或自然物体。
2.0.2 水平定向钻机horizontal directional drilling rig
一般由主机、动力源、控制系统、驱动系统组成，借助导向工具可控钻孔轨迹，在不同的地层和深度进行多种口径和一定长度的地下管线铺设的设备。
2.0.3 水平定向钻穿越crossing by horizontal directional dilling
采用水平定向钻机按照设计轨迹从障碍物下方进行导向孔、扩孔成洞后，回拖穿越管段通过障碍物的一种非开挖管道安装施工方法，简称“定向钻穿越”。
2.0.4 入土点entry point
导向孔的起点
2.0.5出土点exit point
导向孔的终点。
2.0.6入土角entry angle
入土点钻杆与水平面的夹角。
2.0.7出土角exit angle
出土点钻杆与水平面的夹角。
2.0.8导向孔pilor borehole
利用水平定向钻机，沿设计曲线完成的初始钻孔，作为预扩孔的引导孔。
2.0.9扩孔reaming hole
采用扩孔器将导向孔扩大至所需孔径的施工过程。
2.0.10回拖pullback
