【SY石油天然气标准】 气藏型储气库地面工程设计规范

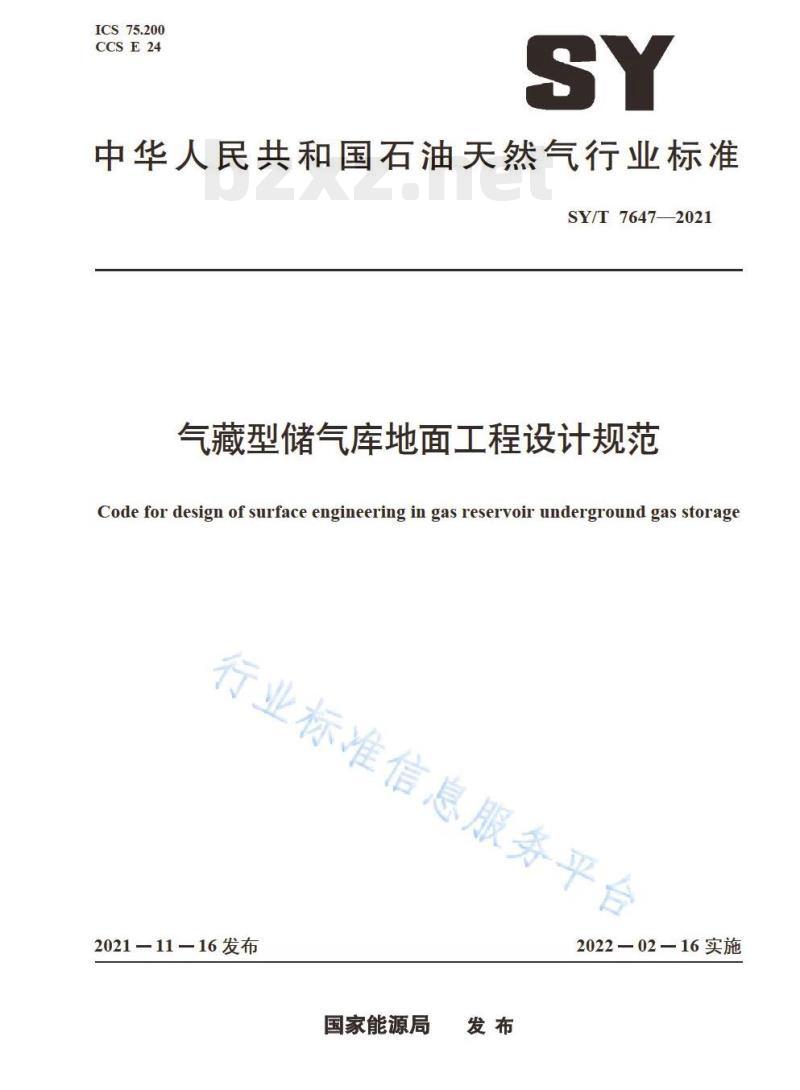

ICS 75.200 CCS E24 SY 中华人民共和国石油天然气行业标准 SY/T 7647-2021 气藏型储气库地面工程设计规范 Code for design of surface engineering in gas reservoir underground gas storage 2021-11-16发布 国家能源局发布 2022-02-16实施 前言 本文件按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由石油工业标准化技术委员会储气库专业标准化技术委员会提出并归口。本文件起草单位：中国石油工程项目管理公司天津设计院、大庆油田工程有限公司、中国石油工程建设有限公司华北分公司、中石化中原石油工程设计有限公司、中国石油工程建设有限公司西南分公司。 本文件主要起草人：王峰、刘科慧、卫晓、王东军、王铁军、陈雪松、齐德珍、李彦、陈博、王春燕、王丹、张楠、李卫东、范欣、邵长娟、郭伟、王兴刚、张志勇、于海涛、宋娱、李雪、刘烨、刘岩、赵丽丽、刘欣、高继峰、代科敏。 1 范围 本文件规定了气藏型储气库地面工程主体工艺、设备及辅助设施、站场总图、自控仪表、供配电、消防给排水、通信、热工暖通、建（构）筑物、腐蚀控制的设计要求，并描述了对应的证实方法。本文件适用于新建及改扩建气藏型储气库地面工程设计，油藏型、含水层型储气库可参照执行。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 3091 低压流体输送用焊接钢管 GB/T 4830 工业自动化仪表气源压力范围和质量 GB/T 5310 高压锅炉用无缝钢管 GB 5749 生活饮用水卫生标准 GB/T 6479 高压化肥设备用无缝钢管 GB/T 8163 输送流体用无缝钢管 GB/T 9711 石油天然气工业管线输送系统用钢管 GB 12348 工业企业厂界环境噪声排放标准 GB 13271 锅炉大气污染物排放标准 GB/T 14976 流体输送用不锈钢无缝钢管 GB 17820 天然气 GB/T 18604 用气体超声流量计测量天然气流量 GB/T 20801.3 压力管道规范 工业管道 第3部分：设计和计算 GB/T 20972 石油天然气工业油气开采中用于含硫化氢环境的材料 GB/T 21447 埋地钢质管道阴极保护技术规范 GB/T 21448 钢质管道内腐蚀控制规范 GB/T 23258 石油化学工业污染物排放标准 GB 31571 油气输送管道完整性管理规范 GB/T 35508 场站内区域性阴极保护 GB/T 38619 工业物联网数据采集结构化描述规范 GB 50013 室外给水设计标准 GB 50014 室外排水设计标准 GB 50015 建筑给水排水设计标准 GB 50016 建筑设计防火规范 3 术语和定义 （原文未提供完整内容，略） 4 缩略语 （原文未提供完整内容，略） 5 总体要求 （原文未提供完整内容，略） 6 工艺、设备及辅助设施 6.1 集输工艺 6.2 注气工艺 6.3 采出气处理工艺 6.4 凝液处理工艺 6.5 辅助生产系统 6.6 联络线 6.7 主要设备选型 6.8 阀门 6.9 管材选择 7 站场总图 7.1 站址选择 7.2 总平面及竖向布置 8 自控仪表 8.1 一般规定 8.2 主要监测及控制方案设置 8.3 仪表选型 9 供配电 9.1 负荷计算 9.2 负荷等级 9.3 供电电源 9.4 配电 9.5 防雷、照明 9.6 防静电接地 10 公用工程及配套设施 10.1 消防给排水 10.2 通信 10.3 热工暖通 10.4 建（构）筑物 11 防腐 （含腐蚀控制相关内容） 12 证实方法 （原文未提供完整内容，略） 13 其他内容 （原文中后续章节信息不完整）
