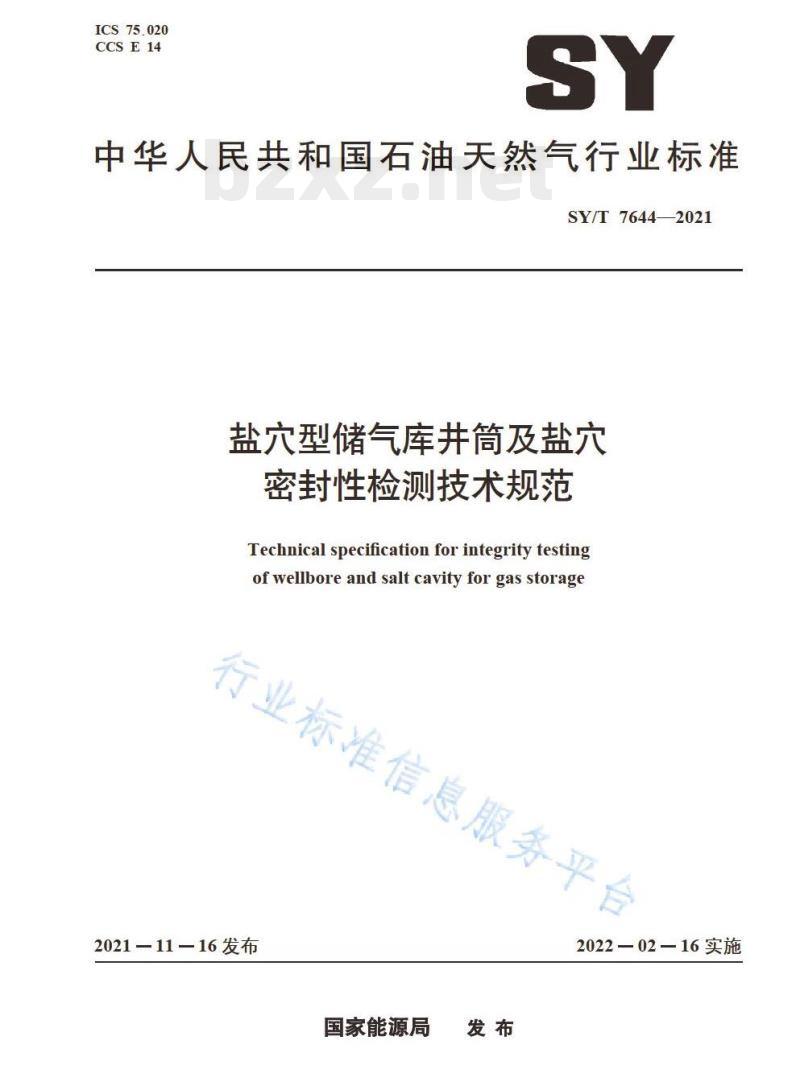

【SY石油天然气标准】 盐穴型储气库井筒及盐穴密封性检测技术规范

ICS75.020
CCSE14
中华人民共和国石油天然气行业标准SY/T 76442021
盐穴型储气库井简及盐穴
密封性检测技术规范
Technical specificationfor integritytestingof wellbore and salt cavity for gas storage行业标准信息服务平台
2021—11—16发布
国家能源局
2022一02一16实施
行业标准信息服务平台
1范围
2规范性引用文件
3术语和定义
4资料准备
4.1地质资料
4.2工程资料
5基本要求
5.1检测时段
检测介质
检测压力
检测仪表设备要求
检测配套设备、管汇
6.3气水界面检测设备仪器
密封检测井口装置
7检测技术要求
8.1评价方法
8.2评价指标
8.3评价标准
9健康、安全与环境
附录A（资料性）并筒及盐穴密封性检测原理图附录B（资料性）井筒及盐穴密封性检测报告附录C（资料性）气体泄漏率计算公式附录D（资料性）
气体泄漏率随时间的变化趋势
SY/T 76442021
行业标准信息服务平台
SY/T76442021
本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由石油工业标准化技术委员会储气库专业标准化技术委员会提出并归口。本文件起草单位：中国石油集团工程技术研究院有限公司、中国石油天然气股份有限公司华北油田分公司、中盐金坛盐化有限责任公司、中国石油天然气股份有限公司勘探与生产分公司、中国石油天然气股份有限公司储气库分公司、中国石油天然气股份有限公司盐穴储气库技术研究中心、中国石油化工股份有限公司天然气分公司、中国石油集团渤海钻探工程有限公司。本文件主要起草人：庄晓谦、夏焱、何刚、袁光杰、安国印、郭凯、路立君、钟俊雄、谢卫炜、王斌、巴金红、姜炜、李国韬、李亮亮、李彬、李翔、陈飞、李景翠、金根泰、赵云松。行业标准信息服务平台
行业标准信息服务平台
1范围
SY/T 76442021
盐穴型储气库井筒及盐穴密封性检测技术规范本文件规定了盐穴储气库井筒及盐腔密封性检测工艺要求及评价方法。本文件适用于盐穴储气库建库过程中各个阶段井筒及盐腔的密封性检测。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
3石油天然气工业钻井和采油设备井口装置和采油树GB/T22513
SY/T5587.9常规修井作业规程第9部分：换井口装置石油测井作业安全规范
SY/T5726
SY/T6276
SY/T6751
3术语和定义
石油天然气工业健康
安全与环境管理体系
电缆测并与射孔带压作业技术规范下列术语和定义适用于本文件。3.1
leakage rate of gas
气体泄漏率
单位时间内的气体漏失量
检测管柱detectionstring
信息服务平台
密封检测过程中下入井筒中的管柱，用+与待检则的井筒间形成环形空间，便于在环空中注人检测气体进行密封性检测。
4资料准备
4.1地质资料
密封检测资料准备应包含（值不限于）以下地质资料：a）区域构造、地层分布及岩性；b）单井钻井地质设计、地质总结；c）地应力测试成果资料。
SY/T76442021
4.2工程资料
密封检测资料准备应包含（但不限于）以下工程资料：a）钻井完井设计及施工资料：
b）录井及测井资料，
c）前期密封检测情况总结；
d）腔体声呐测腔成果。
5基本要求
5.1检测时段
5.1.1造腔开始前，应对生产套管进行检测，同时宜对裸眼并段进行检测。检测原理图见图A.1。5.1.2造腔结束后，应对井筒及腔体进行密封性检测。检测原理图见图A.2。注采完井后，应对井口、注采管柱及腔体进行密封性检测。检测原理图见图A.3。5.1.3
2检测介质
检测介质宜为氮气，浓度不低于工业用氮气标准。5.3检测压力
检测期间生产套管鞋处所承受的压力，应为储气库运行上限压力的1.1倍S
6检测仪表设备要求
6.1仪表
压力测量仪表精度应不低于1级
温度测量仪表精度应不低于0.5级。6.1.3
并口检测仪表数据应实现远程传输检测配套设备、管汇
检测用注气、注水管汇及设备压力等级，应大于检测并口压力最大值的1.5倍。6.2.2
注气管汇气试压到设计试压压力，稳压0.5H，压降不大于0.5MPa为合格。注水管汇连接完成后，使用饱和卤水试压到设计试玉力，稳压0.5h，压降不大于0.5MPa为服务平
合格。
6.3气水界面检测设备仪器
气水界面检测设备仪器应包括电缆测井设备、防喷管、气水界面检测仪器等。6.3.1
6.3.2界面仪器检测精度应小于10cm。6.4密封检测井口装置
6.4.1并口装置的配置及性能应符合GB/T22513的要求。6.4.2宜采用具有气密封性能的双翼井口装置。2
7检测技术要求
7.1准备
7.1.1检测井口安装与拆卸应执行SY/T5587.97.1.2检测管柱下端宜安装防仪器落井装置。7.1.3检测管柱的下深宜低于生产套管鞋深度30m。7.1.4对筒进行检测时，应使用饱和卤水替换井筒内钻井液。7.2检测
SY/T76442021
应采取分段升压方式逐步将压力升至设计压力，升压速率宜不大于0.3MPa/h。7.2.1
调整气水界面至设计深度时，界面波动幅度小于0.1m/h可开展后续作业。7.2.3井筒及腔体关闭时间应不少于8h，观察井口温度、压力变化情况。7.2.4检测时可根据需要对设计界面进行微调，但调整范围应控制在土0.2m内。7.2.5每小时记录一次井口压力，测量一次气水界面，持续检测时间应不少于24h。7.2.6检测结束后，压力应缓慢泄放，降压速率宜不大于0.3MPa/h。7.2.7气水界面检测作业应符合SY/T6751的要求。7.2.8测试过程中，井口套压降幅大于0.1MPa时，可适时注入饱和卤水补压，补压后检测应不少于24h。7.2.9
密封性检测不符合要求时，应降低检测压力，按照7.2.1~7.2.8再次测试。
7.2.10重复7.2.9，直至检测符合要求检测结束后，应编写并简及盐穴密封性检测报告，内容及格式见附录B。7.2.11
8评价
8.1评价方法
根据井口气体检测压力、温度及记录的气水界面深度等参数计算出气体泄漏率，绘制24h内泄漏率与时间的关系曲线。根据泄漏率与时间的关系曲线和气水界面深度变化值，对井筒及盐腔密封性进行评价。
气体泄漏率计算公式见附录C
8.2评价指标
并筒及盐穴密封性检测的评价指标应包括以下内空：a）气体泄漏率曲线逐渐减小，并趋近于零，体泄滤随时间的变化趋势见附录D息服务平台
b）在24h检测时间内，气水界面深度变化值小于1m，8.3评价标准
检测结果同时符合8.2中a）和b）的规定，密封性符合要求。9健康、安全与环境
9.1井筒检测结束，释放气体时应及时补充卤水。9.2井筒与盐穴检测结束，放压排出的卤水应及时回收。施工作业中的安全要求，执行SY/T5726。9.3
9.4其他健康、安全与环境要求，执行SY/T6276。3
SY/T76442021
附录A
（资料性）
并筒及盐穴密封性检测原理图
A.1造腔开始前井筒密封性检测原理图见图A.1。10
标引序号说明：
一闸阀1：
2——压力表1；
3——压力表2；
4——闸阀2：
气水界面检测仪；
表层套管
生产套管鞋：
检测管柱
卤水。
造腔开始前井筒密封性检测原理图造腔结束后密封性检测原理图见图A.2A.2
行业标准息服务平台
标引序号说明：
闸阀1：
一压力表1：
3——压力表2：
4——闸阀2：
气水界面检测仪；
表层套管；
一氮气：
生产套管鞋；
一检测管柱；
10——卤水。
造腔结束后密封性检测原理图
A.3注采完井后密封性检测原理图见图A.3标引序号说明：
-排卤闸阀；
排卤口压力表·
注采气压力表，
注采气闻阀：
注采井口及采气树；
表层套管：
生产套管；
注采套管
环空保护液；
氮气，
气水界面检测仪
排卤管柱，
13-个卤水
SY/T76442021
慧服务平台
注采完共后空封性检测原理图
SY/T76442021
附录B
(资料性）
并筒及盐穴密封性检测报告
并筒及盐穴密封检测报告应包括（但不限于）以下内容：a）施工准备情况，应包括作业队伍及人员配置、关键设备配置情况及性能参数。b）作业过程记录和描述，应包括注气升压、温度补偿、稳压监测、泄压等过程c）现场检测数据记录见表B.1。此外，还应记录初始注气流量、注气量、注气温度、注卤流量注卤量等，以及检测过程中的补卤数据（时间、补卤量等）。d）并筒及盐穴气密封检测评价结论。表B.1井筒及盐穴密封检测现场数据记录表时间
评价结论
填表人bzxz.net
检测管柱压力
施工负责人
气水界面深度
工作内容
行业标准信息服务平台
