【SY石油天然气标准】 盐腔稳定性监测与评价技术要求

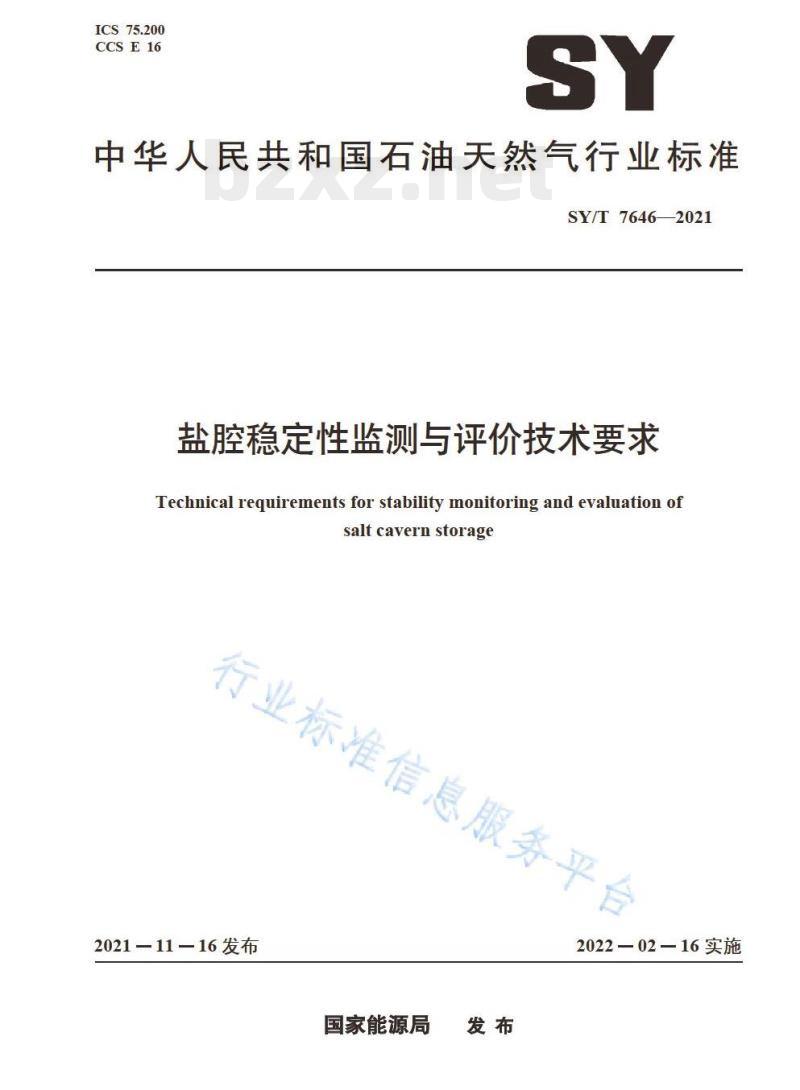

ICS 75.200 CCS E16 SY 中华人民共和国石油天然气行业标准 SY/T 7646-2021 盐腔稳定性监测与评价技术要求 Technical requirements for stability monitoring and evaluation of salt cavern storage 2021-11-16发布 国家能源局发布 2022-02-16实施 前言 本文件按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由石油工业标准化技术委员会储气库专业标准化技术委员会提出并归口。本文件起草单位：华北石油管理局有限公司江苏储气库分公司、中国石油天然气股份有限公司盐穴储气库技术研究中心、中国科学院武汉岩土力学研究所、中国石油化工股份有限公司天然气分公司。 本文件主要起草人：单保东、安国印、王文权、贾建超、王同涛、杨海军、巴金红、王斌、丁双龙、李银平。 1 范围 本文件规定了盐穴储气库在注采运行阶段的稳定性监测与评价要求，包括单井生产动态、密封性、稳定性及地面沉降等内容。本文件适用于盐穴储气库运行阶段盐腔稳定性监测与评价工作。 2 规范性引用文件 GB 50007 建筑地基基础设计规范 DZ/T 0283 地面沉降调查与监测规范 JJF 1139 计量器具检验周期确定原则和方法 JJG 52 弹性元件式一般压力表、压力真空表和真空表检定规程 JJG 226 双金属温度计检定规程 SY/T 7070 微地震井中监测技术规程 3 术语和定义 SY/T 7070及DZ/T 0283中界定的术语和定义适用于本文件。 3.1 微地震事件 microseismic events 一个相对独立的岩石破裂能量释放过程，在微地震记录上表现为符合一定旅行时规律、波形特征明显、能够区别于其他干扰源的振动信号（纵波或横波）。 来源：SY/T 7070-2016，3.3 3.2 地面沉降 land subsidence 因自然因素和人为活动引发松散地层压缩所导致的地面高程降低的地质现象，包括其发育过程中伴生的地裂缝现象。 来源：DZ/T 0283-2015，3.1 4 监测内容及要求 4.1 单井生产动态 4.1.1 井口温度、压力、注采气量应连续监测，并记录相关数据。 4.1.2 井底温度、压力应采用井下测量仪器至少每5年测量1次。 4.1.3 温度表、压力表、流量计等仪器仪表校验应按JJG 52、JJF 1139、JJG 226执行。 4.2 密封性 4.2.1 监测井应每日监测井口压力。 4.2.2 注采井应每日监测井口环空压力及注采气压力。 4.2.3 注采井宜每5年进行1次示踪剂检测。 4.2.4 宜连续监测库区内微地震事件。 4.3 稳定性 4.3.1 宜采用声呐测井等方法测量盐腔形态、体积及气液界面位置。 4.3.2 盐腔投产后3年内应进行首次测腔，之后测腔间隔不应超过5年。 4.3.3 对于形态不规则或井段条件不满足设计要求的盐腔，应加密测腔，宜每年检测1次。 4.3.4 出现盐腔体积异常变化或密封失效风险等情况时应及时测腔。 4.4 地面沉降 4.4.1 宜采用水准法、合成孔径干涉雷达测量（InSAR）等方法，每年至少测量1次。 4.4.2 测量基准点每年应校核1次。 5 评价内容及要求 5.1 资料准备 评价前应收集包括但不限于以下资料：注采运行生产日报、历次测腔及库存分析成果报告、单井钻完井及注采完井总结等资料。
