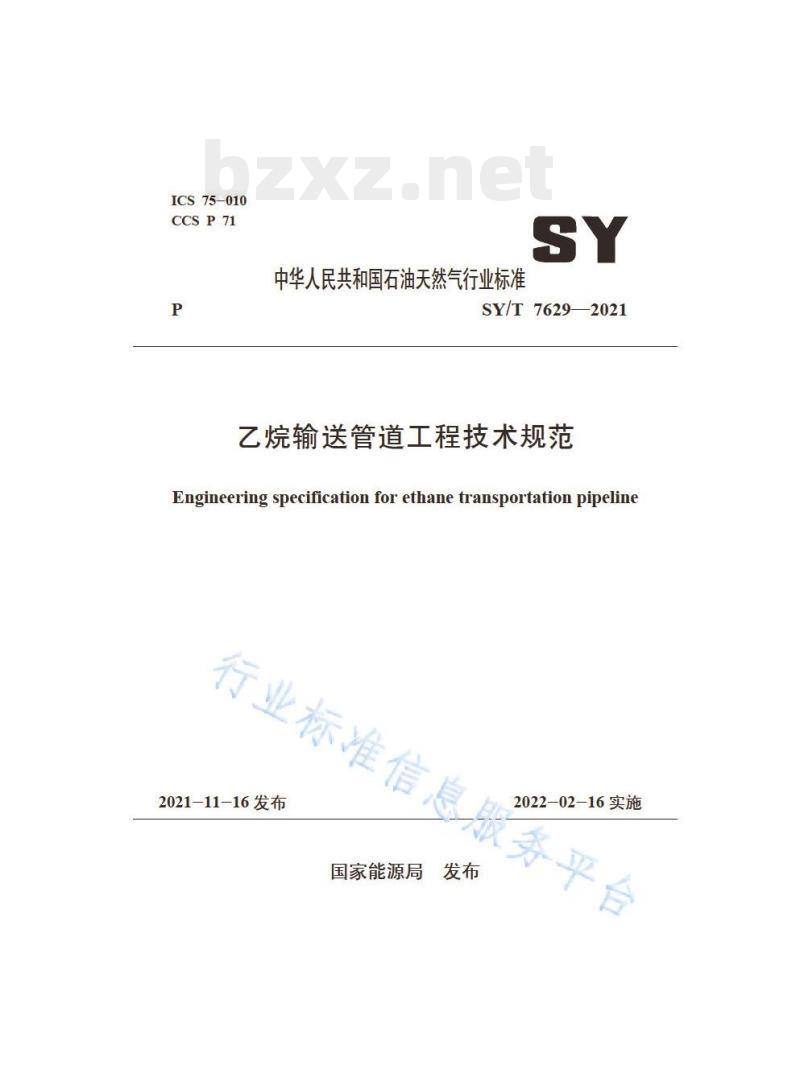

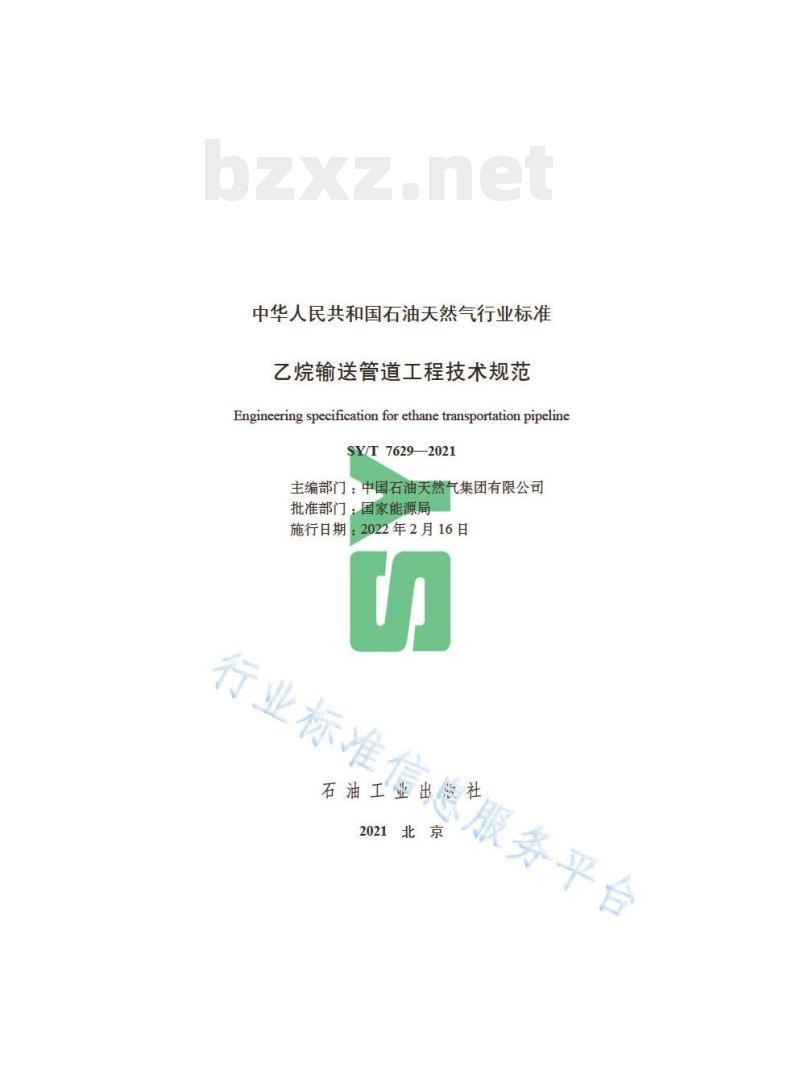

【SY石油天然气标准】 乙烷输送管道工程技术规范

SY/T 7629—2021.Engineering specification for ethane transportation pipeline.
1总则
1.0.1为在乙烷输送管道工程设计、施工和试运行中贯彻国家的有关法律、法规，统一技术要求，做到安全可靠、环保节能、技术先进、经济合理，制定本规范。
1.0.2本规范适用于陆上新建、扩建和改建的乙烷输送管道工程的设计、施工和试运行。本规范不适用于乙烷存储系统。
1.0.3 乙烷输送管道工程与上下游相关企业及设施界面划分应符合本规范附录A的规定。
1.0.4乙烷输送管道工程的设计、施工和试运行除应符合本规范外，尚应符合国家现行有关标准规范的规定。
3输送工艺
3.0.1乙烷管道输送过程应保持相态稳定。乙烷相态特性与相图见本规范附录B。
3.0.2进入线路管道的乙烷温度应高于0℃。
3.0.3输送工艺的设计应包括水力和热力计算，并应进行稳态和动态分析。液态乙烷输送时，应进行瞬态分析，对瞬态可能产生的危害采取控制措施。
3.0.4气态乙烷输送管道的水办、热力计算应符合现行国家标准《输气管道工程设计规范》GB 50251的有关规定﹔液态乙烷输送管道的水力、热力计算应符合现行国家标准《输油管道工程设计规范》GB 50253中液化石油气管道的有关规定。
3.0.5管道的设计压力应根据输送相态、水力计算和管道沿线地形起伏条件综合确定。管道设计压力不应低于最大操作压力的1.1倍或最大操作压力加0.5MPa，取两者较大值。管道的最低设计温度应根据乙烷输送工况可能的最低温度和管道所处的环境温度综合确定。
3.0.6液态乙烷输送时，沿线操作压力应高于输送温度下乙烷的泡和蒸气压，中间泵站的进站压力宜比进站温度下乙烷的饱和蒸气压高1MPa，末站进站的压力宜比进站温度下乙烷的饱和蒸气压高0.5MPa。
3.0.7液态乙烷输送时，管道系统任一点因管道水击和其他因素造成的瞬间最大压力值不应超过管道设计压力的1.1倍。
3.0.8液态乙烷在管道内的流速宜为0.8n/s ~ 1.4m/s，最大流速不应超过3m/s。
3.0.9站场宜在进站截断阀上游和出站截断阀下游设置线路管道放空阀。
