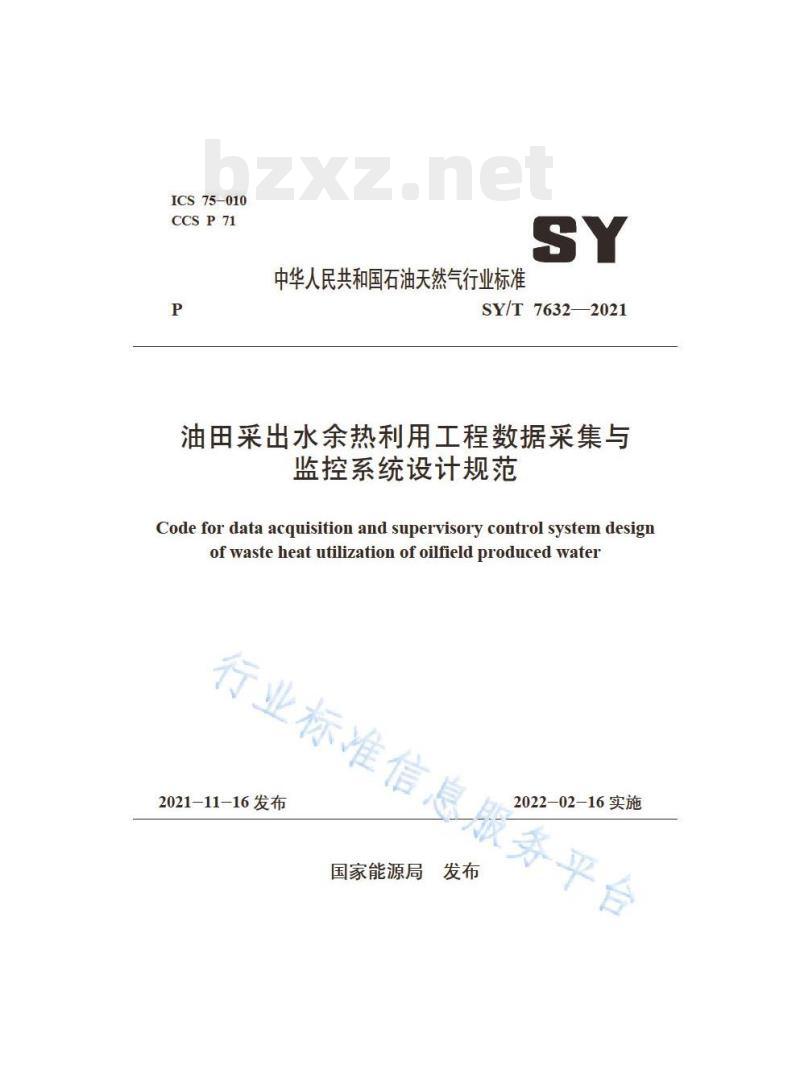

【SY石油天然气标准】 油田采出水余热利用工程数据采集与监控系统设计规范

SY/T 7632——2021.Code for data acquisition and supervisory control system design of waste heat utilization of oilfield produced water.
1总则
1.0.1 为了规范油田采出水余热利用工程数据采集与监控系统设计，做到技术先进、经济合理、安全适用、节能环保，制定本规范。
1.0.2本规范适用于陆上新建、改建和扩建的油田米出水余热利用工程数据采集与监控系统设计。
1.0.3油田采出水余热利用工程数据采集与监控系统建设应切合生产实际，经济可行，优先选用成熟、先进和可靠的产品。
1.0.4―油田采出水余热利用工程数据采集与监控系统设计除应符合本规范外，尚应符合国家现行有关标准规范的规定。
2工艺设计
2.1直接混掺工艺
2.1.1 采用直接混掺工艺时，宜采用未处理的采出水。掺入的采出水和拟混掺的采出液属于不同油区，宜进行配伍性试验。
2.1.2站外集输系统混掺时，站外采出水管道及掺液后的集输管道材质应根据介质温度、压力、矿化度、氯离子等腐蚀性因素综合确定，宜采用非金属管道。介质温度大于65℃时，应针对使用环境进行非金属材质的论证与选用。
2.1.3站内系统混掺时，混掺系统管道宜采用钢制管道﹔当介质腐蚀性较强时，应采取减缓管道腐蚀的措施。
2.1.4采出水混掺系统应设置对拟混掺的采出水量进行计量的流量计。
2.2换热工艺
2.2.1 换热器的型式应根据工艺条件选定，并应符合下列规定:
1采出水与清水换热，宜采用常规间隙板式换热器﹔
2采出水与原油换热，宜采用管壳式换热器、螺旋板换热器或宽流道板式换热器，并在原油侧采用在线清洗措施﹔
3设计压力超过4.0MPa时，宜采用管壳式换热器。
2.2.2缓蚀剂等腐蚀控制措施宜根据采出水的腐蚀特性确定。换热器宜采用不锈钢或其他不易腐蚀的材质。
2.2.3换热器台数和单台换热器容量应根据换热负荷需求及供热可靠性确定。换热器台数不宜小于2台，当1台检修时，其余换热器宜满足75%的负荷需求。当多台换热器并联安装时，应采取防偏流措施。
