【FZ纺织行业标准】 氨纶丝拉伸性能试验方法

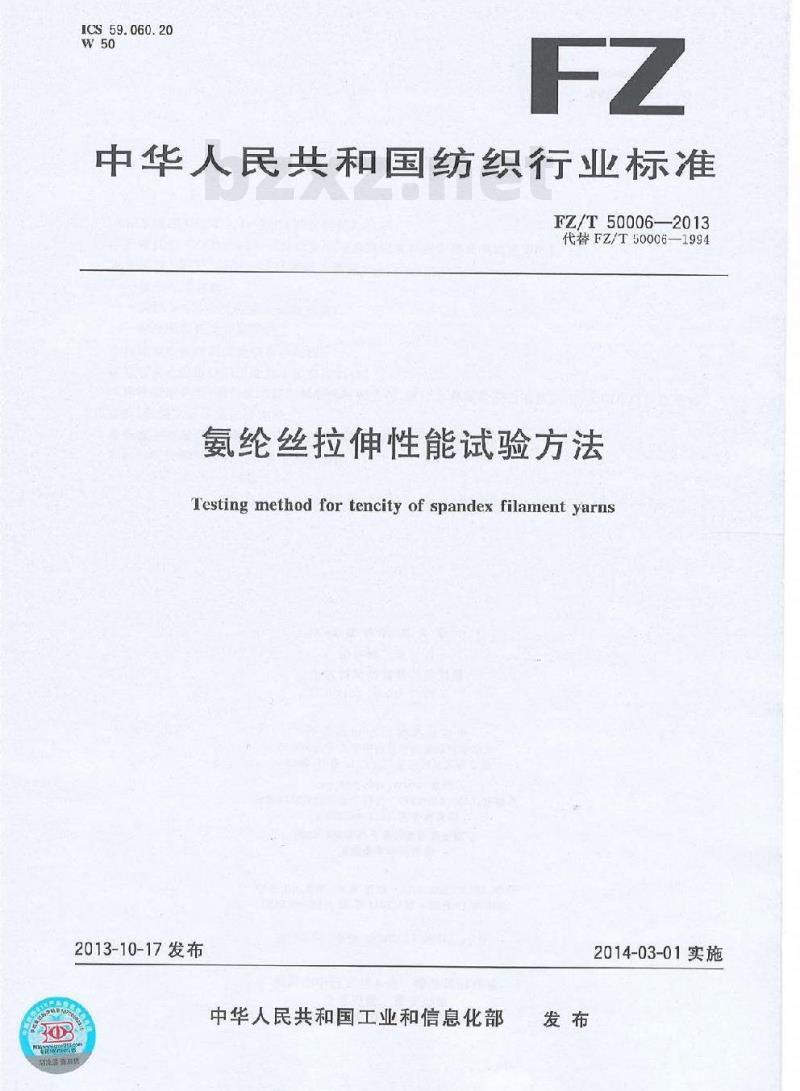

ICS 59.060.20
中华人民共和国纺织行业标准
FZ/T50006—2013
代替FZ/T50006-—1994
氨纶丝拉伸性能试验方法
Testing method for tencity of spandex filament yarns2013-10-17发布
中华人民共和国工业和信息化部发布
2014-03-01实施

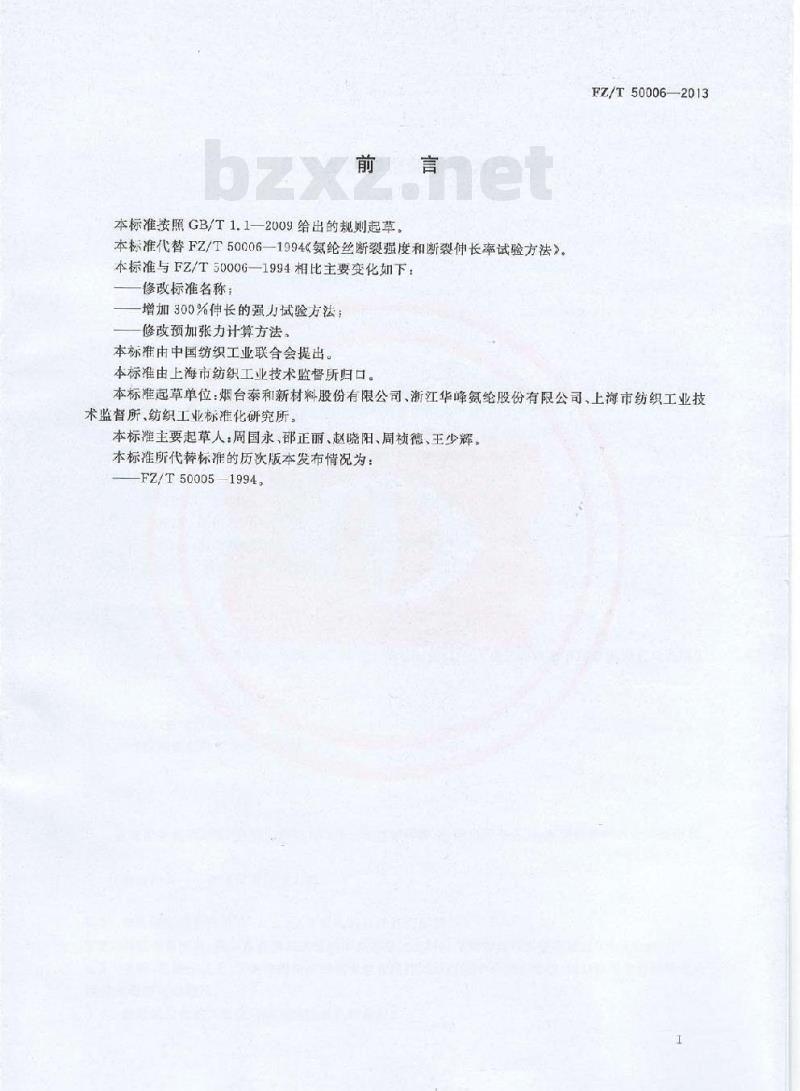

本标准按照GB/T1.1—2009给出的规则起草本标准代替FZ/T50006—1994《氨纶丝断裂强度和断裂伸长率试验方法》本标准与FZ/T5000G—1994相比主要变化如下：修改标准名称：
增加300%伸长的强力试验方法；修改预加张力计算方法。
本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。FZ/T50006—2013
本标准起草单位：烟台泰和新材料股份有限公司、浙江华峰氨纶股份有限公司、上海市纺织工业技术监督所、纺织工业标准化研究所。本标准主要起草人：周国永、邵正丽、赵晓阳、周祯德、王少辉。本标准所代替标准的历次版本发布情况为：FZ/T500051994。
1范围
氨纶丝拉伸性能试验方法
本标准规定了氨纶丝拉伸性能的试验方法。本标准适用于氨纶长丝。
规范性引用文件
FZ/T 50006—2013
下列文件对于文件的应用是必不可少的。凡是注日期的引用文件仅注期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文GB/T3291
GB/T 391.
GB/T8170
FZ/T5000
术语和定义
能和试验术语第部分纤维和纱线纺绩材料性能和试验术请第3部分通用纺织品
纺织品
纺织品
化学维
第工部分属名
调湿和式验用标准
数值修
规购！
极限数值的表示和判定
氨纶丝线密度试验方法
GB/T32911.GB/T3291.3,GB/T4146.1和GB/T4145.3界定的以及下列术语和定义适用于本文件。
300%伸长时的强力
试样拉伸到起始长度300%时的强力。4原理
在规定条件下，用等速伸长型（CRE）强力机将试样拉断，测出断裂强力、断裂伸长率和定伸长负荷。5仪器与用具
一等速伸长型强力机
5.1可采用起始长度为50mm士0.5mm的试样进行试验。5.2在使用范围内，任点负荷指示值的误差不超过土1%，夹钳钳口间距值不超过士0.5mm。5.3夹钳：凡能保证上、下夹钳钳口内的氨纶丝在拉伸试验过程中不发生滑移，钳口也不会将氢纶丝夹断的夹钳都可以使用。
5.4根据氨纶丝的规格使用适当的试验机的量程。1

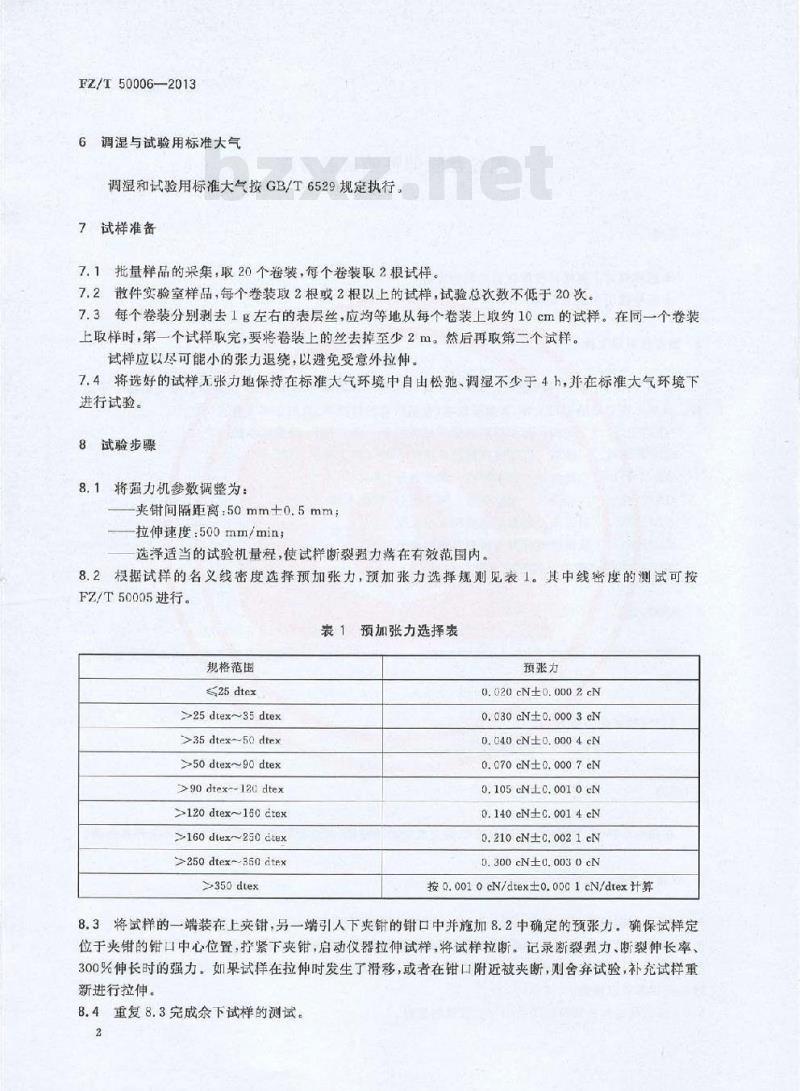

FZ/T500062013
6调湿与试验用标准大气
调湿和试验用标准大气按GB/T6529规定执行，7试样准备
7.1批量样品的采集，取20个卷装，每个卷装取2根试样。7.2散件实验室样品，每个卷装取2根或2根以上的试样，试验总次数不低于20次。7.3每个卷装分别剥去1g左右的表层丝，应均等地从每个卷装上取约10cm的试样。在同一个卷装上取样时，第一个试样取完，要将卷装上的丝去掉至少2m。然后再取第二个试样。试样应以尽可能小的张力退绕，以避免受意外拉伸。7.4将选好的试样无张力地保持在标准大气环境中自由松弛、调湿不少于4h，并在标准大气环境下进行试验。
8试验步骤
8.1将强力机参数调整为：
夹钳间隔距离：50mm士0.5mm；
拉伸速度：500mm/min；
选择适当的试验机量程，使试样断裂强力落在有效范国内。8.2根据试样的名义线密度选择预加张力，预加张力选择规则见表1。其中线密度的测试可按FZ/T50005进行。
表1预加张力选择表
规格范围
25dtex
>25dtex~35 dtex
>35 dtex~~50 dtex
>50 dtex~90 dtex
>90 dtex~12 dtex
>120 dtex~150 dtex
>160dlex~250dtex
>250 dtex~350 dtex
>350dtex
预张力
0. 020 cN±0. 000 2 cN
0.030cN±0.0003cN
0.040 cN±0.000 4 cN
0.070cN±0.0007cN
0. 105 cN±C. 001 0 cN
0. 140 cN±C. 001 4 cN
0.210cN±0.0021cN
0.300cN±0.0030cN
按0.0010cN/dtex±0.0001cN/dtex计算8.3将试样的一端装在上夹钳，另一端引入下夹钳的钳口中并施加8.2中确定的预张力。确保试样定位于夹钳的钳口中心位置，打紧下夹钳，启动仪器拉伸试样，将试样拉断。记录断裂强力、断裂伸长率、300%伸长时的强力。如果试样在拉伸时发生了滑移，或者在钳口附近被夹断，则舍弃试验，补充试样重新进行拉伸。
8.4重复8.3完成余下试样的测试。2

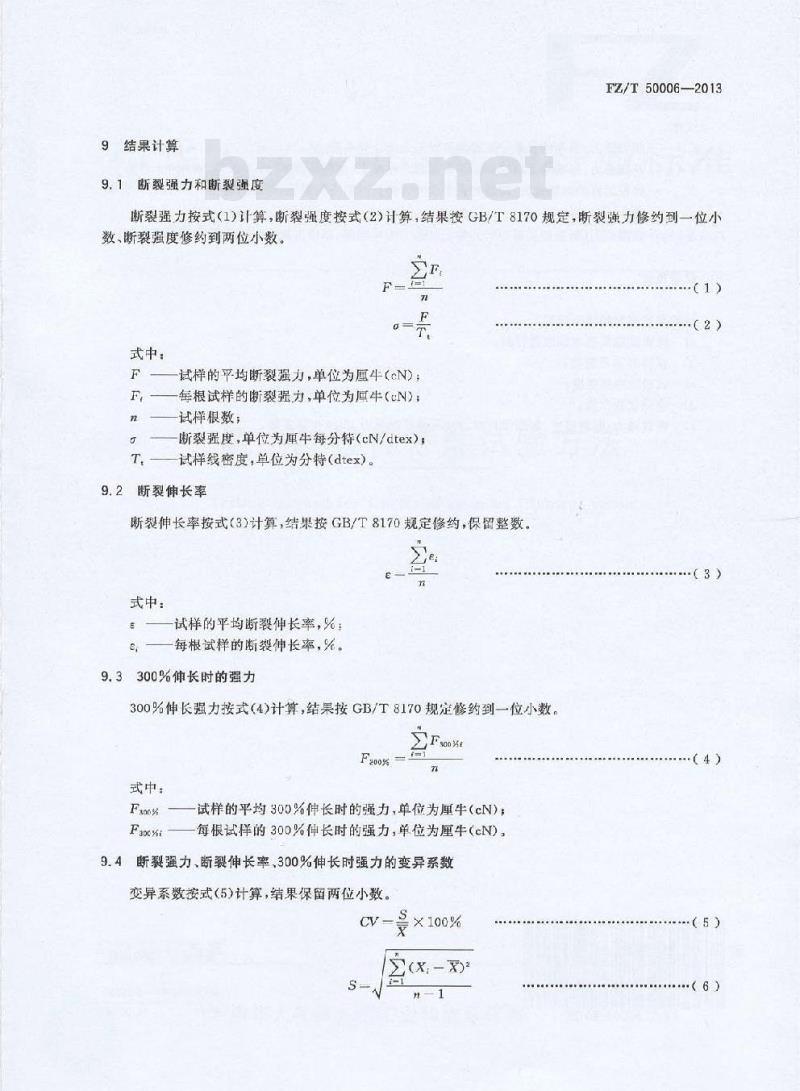

9结果计算
9.1断裂强力和断裂强度
FZ/T50006—2013
断裂强力按式（1）计算，断裂强度按式（2）计算，结果按GB/T8170规定，断裂强力修约到一位小数、断裂强度修约到两位小数。F
式中：
试样的平均断裂强力，单位为厚牛（cN）每根试样的断裂强力，单位为原牛（cN)：试样根数；
断裂强度，单位为厘牛每分特（cN/dtex）T——试样线密度，单位为分特（dtex）9.2断裂伸长率
断裂伸长率按式（3）计算，结果按GB/T8170规定修约，保留整数Ye
式中：
试样的平均断裂伸长率，%：
每根试样的断裂伸长率，%。
9.3300%伸长时的强力
300%伸长强力按式（4）计算，结果按GB/T8170规定修约到一位小数。Fa00%
式中：
试样的平均300%伸长时的强力，单位为厘牛（cN）；每根试样的300%伸长时的强力，单位为厘牛（cN)9.4断裂强力、断裂伸长率、300%伸长时强力的变异系数变异系数按式（5)计算，结果保留两位小数。C
（3）免费标准bzxz.net
（4）
（5）
（6）
FZ/T 50006--2013
式中：
断裂强力、断裂伸长率300%伸长时强力的变异系数，%，断裂强力，断裂伸长率，300%伸长时强力标准差，单位为厘牛（cN），或%、或厘牛（cN）；每根试样的断裂强力、断裂伸长率、300%伸长时强力实测值，单位为厘牛（cN），或%、或厘牛(cN);
断裂强力、断裂伸长率，3C0%伸长时强力的平均值，单位为厘牛（cND、或%或厘牛（cN）。10试验报告
试验报告应包括以下内容：
说明试验是按本标准进行的；
试样名称及规格：
试验所用温湿度；
d)有效试验次数；
断裂强力，断裂强度、断裂伸长率、300%伸长时强力，以及变异系数版权专有侵权必究
书号：155066：2-26232
FZ/T50006-2013
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
