【FZ纺织行业标准】 化学纤维膨体 长丝(BCF)热卷曲伸长率试验方法

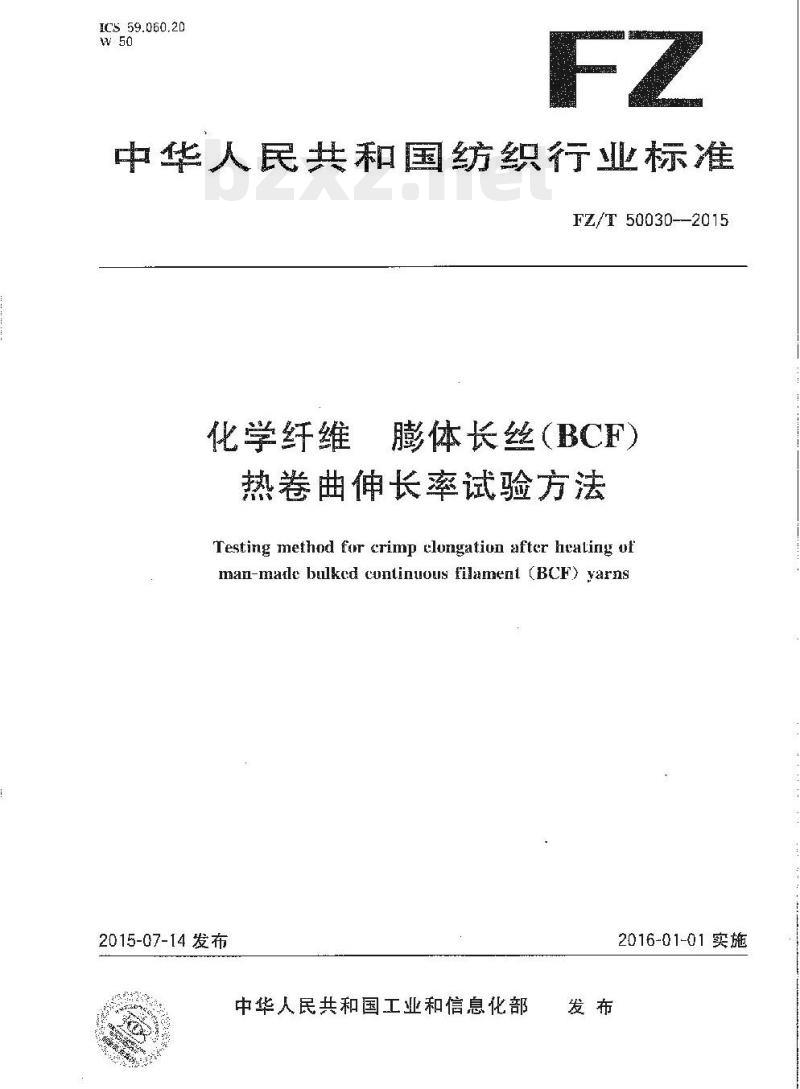

ICS 59.060.20 W50 中华人民共和国纺织行业标准 FZ/T 50030—2015 化学纤维 膨体长丝（BCF）热卷曲伸长率试验方法 Testing Method for Crimp Elongation after Heating of Man-made Bulked Continuous Filament (BCF) Yarns 2015-07-14 发布 2016-01-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由上海市纺织工业技术监督所归口。 本标准起草单位：上海市纺织工业技术监督所、大加利（太仓）质量技术检测中心有限公司。 本标准主要起草人：王丽莉、王爱兵、杨民、姜文良、周祯德。 1 范围 本标准规定了膨体长丝（BCF）热卷曲伸长率的试验方法。 本标准适用于聚酰胺（锦纶）、聚丙烯膨体长丝（BCF）。其他膨体长丝（BCF）可参照使用。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 4146.1 纺织品 化学纤维 GB/T 6502 化学纤维 长丝取样方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 14343 化学纤维 长丝线密度试验方法 3 术语和定义 3.1 热卷曲伸长率（Crimp Elongation after Heating，CEAH） 膨体长丝经热处理后产生卷曲，在规定张力下长丝伸直长度与卷曲长度差值对卷曲长度之比的百分率。 4 原理 长丝在规定条件下经热处理后，用规定的加荷程序加载，然后测定其长度变化，根据长度变化计算得到热卷曲伸长率。 5 仪器 5.1 烘箱 鼓风干燥箱，使用温度大于150 ℃，控温精度±3 ℃，温度波动1 ℃；内部高度大于400 mm。 5.2 测长装置 垂直设置一根1 m长的测量尺，测量尺为毫米分度，上端装有夹子或钩子。 5.3 试样架 高度约400 mm，上部有挂钩，能保证试样对折后垂直悬挂。 5.4 其他辅助设备 带钩重锤、秒表。 6 试验通则 6.1 取样 6.1.1 散件样品按需取样。 6.1.2 批量样品中实验室样品按GB/T 6502规定取样。 6.2 试验次数 每个卷装试验两次。 6.3 试验大气条件 锦纶：温度（20±2）℃，相对湿度（65±3）%； 丙纶：温度（20±2）℃，相对湿度（65±5）%。 6.4 热处理温度 锦纶：120 ℃； 丙纶：100 ℃。 6.5 热处理时间 （10±1）min。 6.6 轻、重负荷 轻负荷按实际线密度的0.0018（1±3%）cN/dtex计算得到；重负荷按实际线密度的0.4414（1±3%）cN/dtex计算得到。 7 试验步骤 7.1 除已知试样实际线密度外，按GB/T 14343测定膨体长丝线密度。 7.2 接通烘箱电源，加热到6.4规定温度。 7.3 每个卷装除去表层丝，剪取750 mm±80 mm长第一个试样，然后除去5 m以上丝层，再剪取第二个试样。 7.4 在试样两端各取40 mm～50 mm折回，分别打结形成圆环。 7.5 将试样对折，二圆环合在一起挂在试样架上部的钩子上。 7.6 试样架放置在烘箱内，关上烘箱门，待温度回升至规定值开始计时，按6.5规定的时间取出试样架。 7.7 将试样放在6.3规定的条件下平衡2 h以上。 7.8 将试样一端圆环挂在测长装置上端的夹子或钩子上。 7.9 在试样另一端加上6.6规定的轻负荷，持续30 s，在试样上做相距（500±10）mm的两个标记，为加轻负荷时的长度L1（精确至1 mm），即伸直长度。 7.10 换上6.6规定的重负荷，持续30 s，测量两个标记间的距离，为加重负荷时的长度L2（精确至1 mm），即卷曲长度。 7.11 重复7.8～7.10，测定剩余试样。 8 结果计算 8.1 热卷曲伸长率按式（1）计算： C = （L1－L2）/L2 × 100% 式中： C —— 热卷曲伸长率； L1 —— 加轻负荷时的长度（即伸直长度），单位为毫米（mm）； L2 —— 加重负荷时的长度（即卷曲长度），单位为毫米（mm）。 8.2 每个卷装的两次试验平均值为本卷装的热卷曲伸长率值，按GB/T 8170修约至小数点后一位。所有卷装的总平均值为本批样品的热卷曲伸长率值，按GB/T 8170修约至小数点后一位。 9 试验报告 试验报告应包括： — 试样名称、规格、数量及来源； — 采用的标准编号； — 试验结果； — 试验日期及其他需要说明的事项。
