【FZ纺织行业标准】 聚乙烯醇纤维热水减量 试验方法

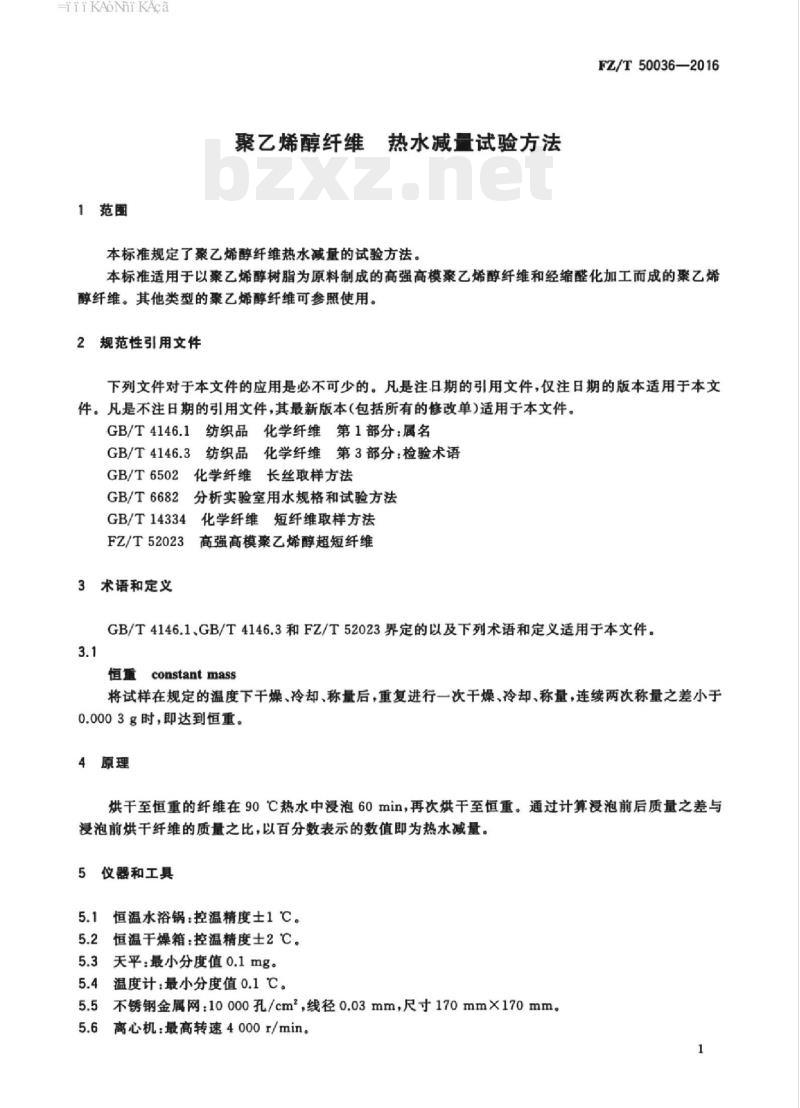

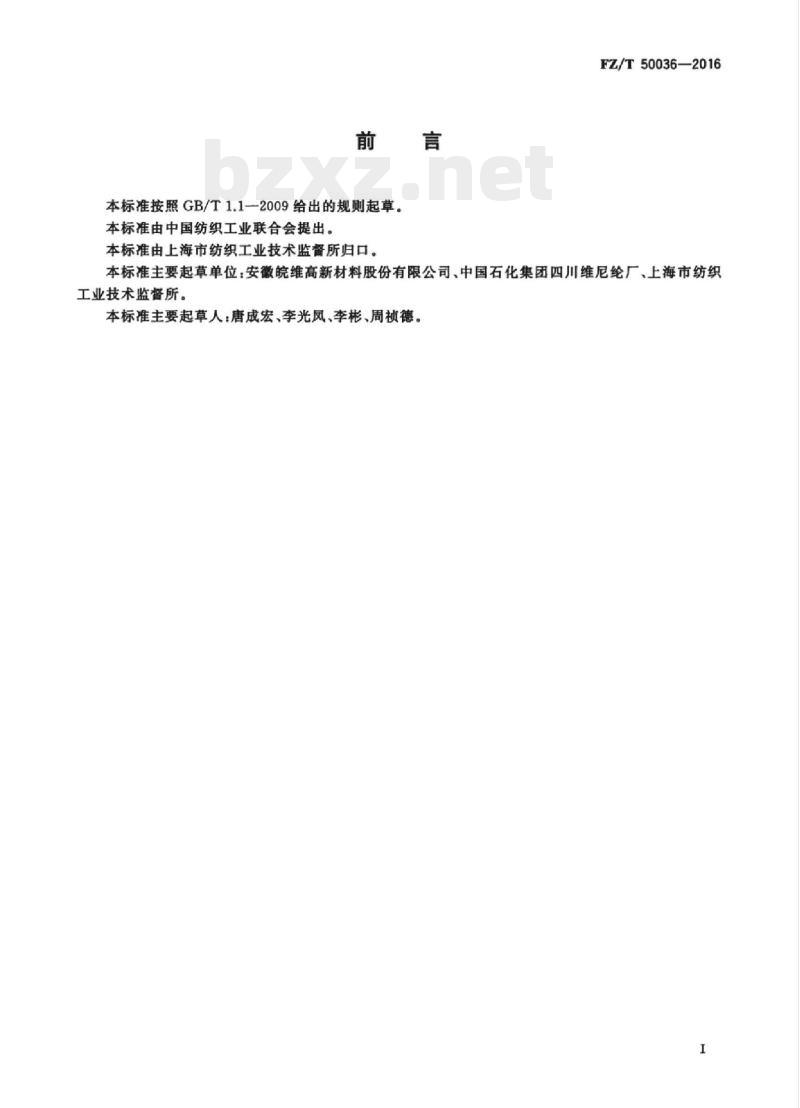

ICS 59.020.60 W50 FZ 中华人民共和国纺织行业标准 FZ/T 50036—2016 聚乙烯醇纤维 热水减量试验方法 Polyvinyl Alcohol Fiber — Test Method for Reduced Quantity in Hot Water 2016-10-22 发布 2017-04-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由上海市纺织工业技术监督所归口。 本标准主要起草单位：安徽皖维高新材料股份有限公司、中国石化集团四川维尼纶厂、上海市纺织工业技术监督所。 本标准主要起草人：唐成宏、李光凤、李彬、周祯德。 1 范围 本标准规定了聚乙烯醇纤维热水减量的试验方法。 本标准适用于以聚乙烯醇树脂为原料制成的高强高模聚乙烯醇纤维和经缩醛化加工而成的聚乙烯醇纤维，其他类型的聚乙烯醇纤维可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 4146.1 纺织品 化学纤维 第1部分：属名 GB/T 4146.3 纺织品 化学纤维 第3部分：检验术语 GB/T 6502 化学纤维 长丝取样方法 GB/T 6682 分析实验室用水规格和试验方法 GB/T 14334 化学纤维 短纤维取样方法 FZ/T 52023 高强高模聚乙烯醇超短纤维 3 术语和定义 GB/T 4146.1、GB/T 4146.3和FZ/T 52023界定的以及下列术语和定义适用于本文件。 3.1 恒重（constant mass） 将试样在规定温度下干燥、冷却、称量后，重复进行一次干燥、冷却、称量，连续两次称量之差小于0.0003 g时，即达到恒重。 4 原理 烘干至恒重的纤维在90 ℃热水中浸泡60 min，再次烘干至恒重。通过计算浸泡前后质量之差与浸泡前烘干纤维质量之比，以百分数表示的数值即为热水减量。 5 仪器和工具 5.1 恒温水浴锅 控温精度±1 ℃。 5.2 恒温干燥箱 控温精度±2 ℃。 5.3 天平 最小分度值0.1 mg。 5.4 温度计 最小分度值0.1 ℃。 5.5 不锈钢金属网 10000孔/cm²，线径0.03 mm，尺寸170 mm×170 mm。 5.6 离心机 最高转速4000 r/min。 5.7 实验室抽滤装置 2500 mL。 5.8 其他器具 1000 mL玻璃烧杯、玻璃棒、称量瓶（70 mm×35 mm）、布氏漏斗（Φ100 mm）、玻璃表面皿（120 mm）、干燥器等。 6 试剂 试验用水应符合GB/T 6682中规定的三级水要求。 7 采样及试样制备 7.1 长丝试样的抽取按GB/T 6502规定进行，短纤维试样的抽取按GB/T 14334规定进行。 7.2 长丝试样剪成合适长度的丝束，短纤维试样可直接称取。 8 试验步骤 8.1 将洗净的称量瓶置于（105±2）℃干燥箱中烘至恒重后取出，放入干燥器中冷却至室温后称量（m0），准确至0.0001 g。 8.2 称取约3 g试样放入8.1中已烘至恒重的称量瓶中，在（105±2）℃干燥箱中烘至恒重后取出，放入干燥器中冷却至室温后称量（m1），准确至0.0001 g。 8.3 将不锈钢金属网放在布氏漏斗上，安装好抽滤装置备用。 8.4 在1000 mL玻璃烧杯中加入500 mL水，置于90 ℃恒温水浴中，至烧杯中水温达到（90±1）℃。 8.5 将8.2中已烘至恒重的试样倒入烧杯中，用玻璃棒轻轻搅拌，使纤维浸泡于（90±1）℃热水中，盖上玻璃表面皿，并开始计时。 8.6 于20 min、40 min时各搅拌一次。60 min时取出烧杯，将试样倒入不锈钢金属网中抽滤。抽滤完后，用500 mL水洗涤烧杯及不锈钢金属网3次～4次，再抽滤。 8.7 取下不锈钢金属网，包好试样，放入离心机套筒中，以3000 r/min脱水2 min。 8.8 取出试样，置于称量瓶中（不锈钢金属网上不得残留纤维），放入（105±2）℃干燥箱中烘至恒重后取出，放入干燥器中冷却至室温，称量（m2），准确至0.0001 g。 9 结果计算 热水减量按式（1）计算： R = （m1－m2）/（m1－m0）×100% 式中： R —— 试样的热水减量； m1 —— 浸泡前烘干的称量瓶和试样的质量，单位为克（g）； m2 —— 浸泡后烘干的称量瓶和试样的质量，单位为克（g）； m0 —— 烘干的称量瓶质量，单位为克（g）。 10 试验结果 试验结果按平行试验结果的算术平均值表示。
