【FZ纺织行业标准】 聚乙烯醇水溶纤维非织造布

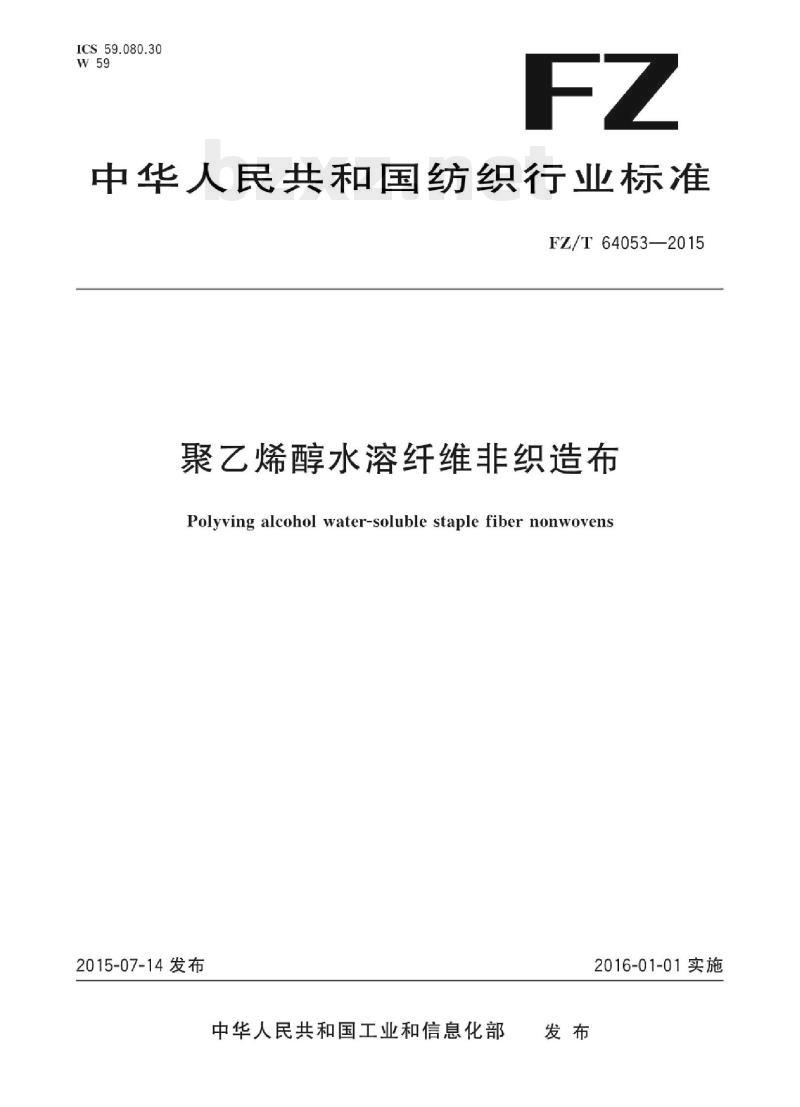

ICS 59.080.30 W59 FZ 中华人民共和国纺织行业标准 FZ/T 64053—2015 聚乙烯醇水溶纤维非织造布 Polyvinyl alcohol water-soluble staple fiber nonwovens 2015-07-14发布 中华人民共和国工业和信息化部发布 2016-01-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出，由全国纺织品标准化技术委员会（SAC/TC209）归口。 本标准起草单位：福建省纤维检验局、永安市宝华林实业发展公司、东纶科技实业有限公司、特斯（中国）有限公司。 本标准主要起草人：杨瑜榕、施点望、蔡涛、邓忠华、吴伟、丁晓峰、邱于建、张清山。 1 范围 本标准规定了聚乙烯醇水溶纤维非织造布的术语和定义、产品分类、技术要求、试验方法、检验规则以及产品的包装、标志、运输和贮存。 本标准适用于以聚乙烯醇水溶短纤维为原料，经浸渍法工艺和水刺法工艺加工制成的非织造布。其他工艺生产的聚乙烯醇水溶纤维非织造布可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 4666 纺织品 织物长度和幅宽的测定 GB/T 5709 纺织品 非织造布术语 GB/T 24218.1 纺织品 非织造布试验方法 第1部分：单位面积质量的测定 GB/T 24218.3 纺织品 非织造布试验方法 第3部分：断裂强力和断裂伸长率的测定（条样法） 3 术语和定义 GB/T 5709界定的术语和定义适用于本文件。 4 产品分类 聚乙烯醇水溶纤维非织造布按生产工艺分为： （1）浸渍法聚乙烯醇水溶纤维非织造布 （2）水刺法聚乙烯醇水溶纤维非织造布 5 技术要求 5.1 内在质量 浸渍法产品内在质量见表1要求；水刺法产品内在质量见表2要求。 表1 浸渍法内在质量要求（摘要整理） - 幅宽偏差： W≤50 cm：±0.5 cm 50100 cm：±1.5 cm - 单位面积质量偏差率：约±5%～±9%（随规格变化） - 断裂强力（N）：纵向/横向随M值变化（约35～110+） - 断裂伸长率（%）：纵向/横向约17～60 - 水中不溶物含量：约0.50%～7.5% 注：M为单位面积标称质量（g/m²），W为标称幅宽（cm）。 表2 水刺法内在质量要求（摘要整理） - 幅宽偏差： W≤50 cm：±0.5 cm 50100 cm：±1.5 cm - 单位面积质量偏差率：±5%～±7% - 断裂强力（N）：约50～320（随M变化） - 断裂伸长率（%）：纵向/横向约40～100 - 水中不溶物含量：≤0.50% 5.2 外观质量 外观质量要求如下： - 卷边不良：≤60 cm/100 m - 切边不良：≤60 cm/100 m - 破洞：不允许 - 油污、污渍：不允许 - 杂质、浆斑、异色纤维：不允许明显缺陷 - 深色/浅色点状物：按直径分级控制（≤1 mm或>1 mm） - 拼接次数：按工艺规定 - 最小拼接长度：按要求执行 6 试验方法 6.1 幅宽偏差按GB/T 4666规定执行。 6.2 单位面积质量偏差率按GB/T 24218.1执行。 6.3 断裂强力及断裂伸长率按GB/T 24218.3执行。
