【FZ纺织行业标准】 聚苯硫醚牵伸丝

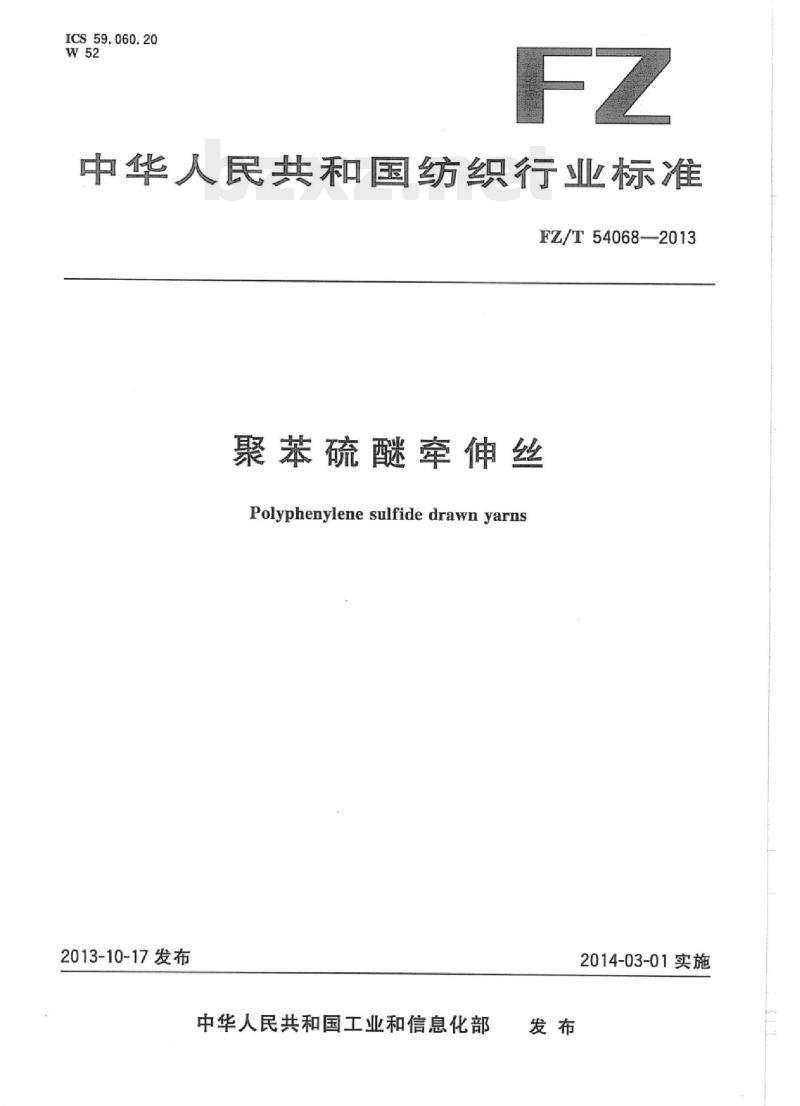

ICS59.060.20
中华人民共和国纺织行业标准
FZ/T54068-2013
聚苯硫醚牵伸丝
Polyphenylene sulfide drawn yarns2013-10-17发布
中华人民共和国工业和信息化部发布
2014-03-01实施

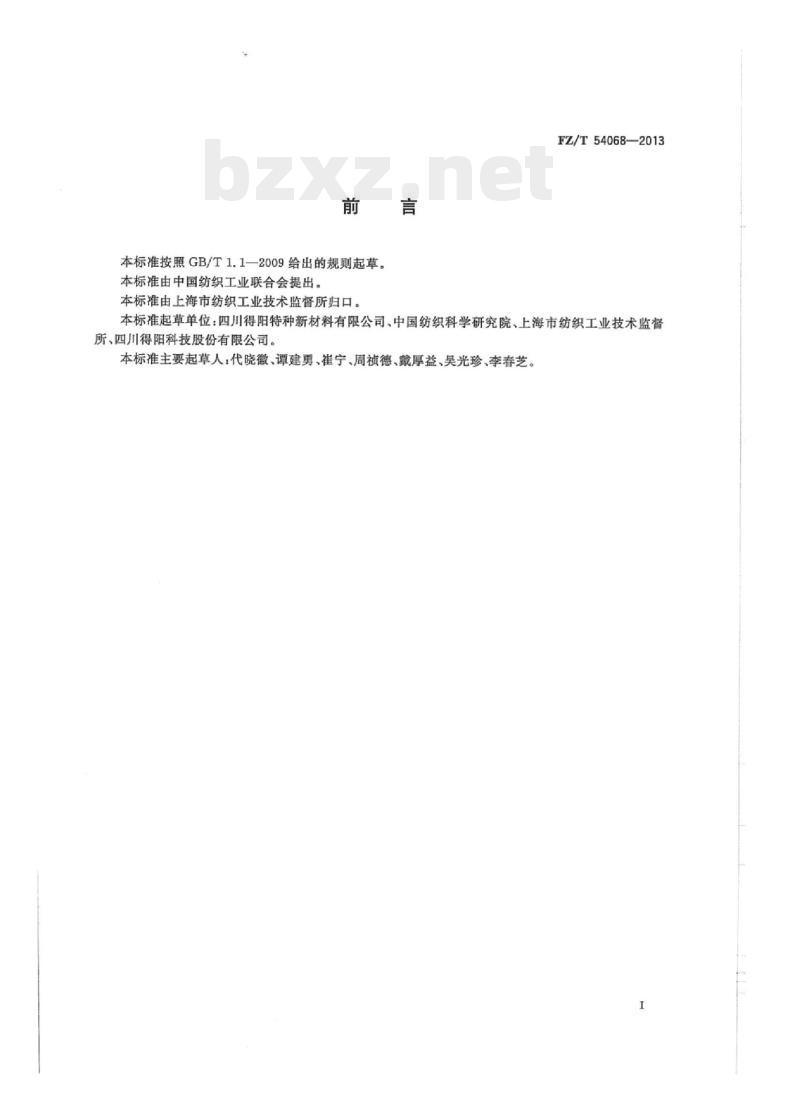

本标准按照GB/T1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。FZ/T54068—2013
本标准起草单位：四川得阳特种新材料有限公司、中国纺织科学研究院、上海市纺织工业技术监督所、四川得阳科技股份有限公司。本标准主要起草人：代晓微、谭建勇、崔宁、周祯德、戴厚益、吴光珍、李春芝。1范围

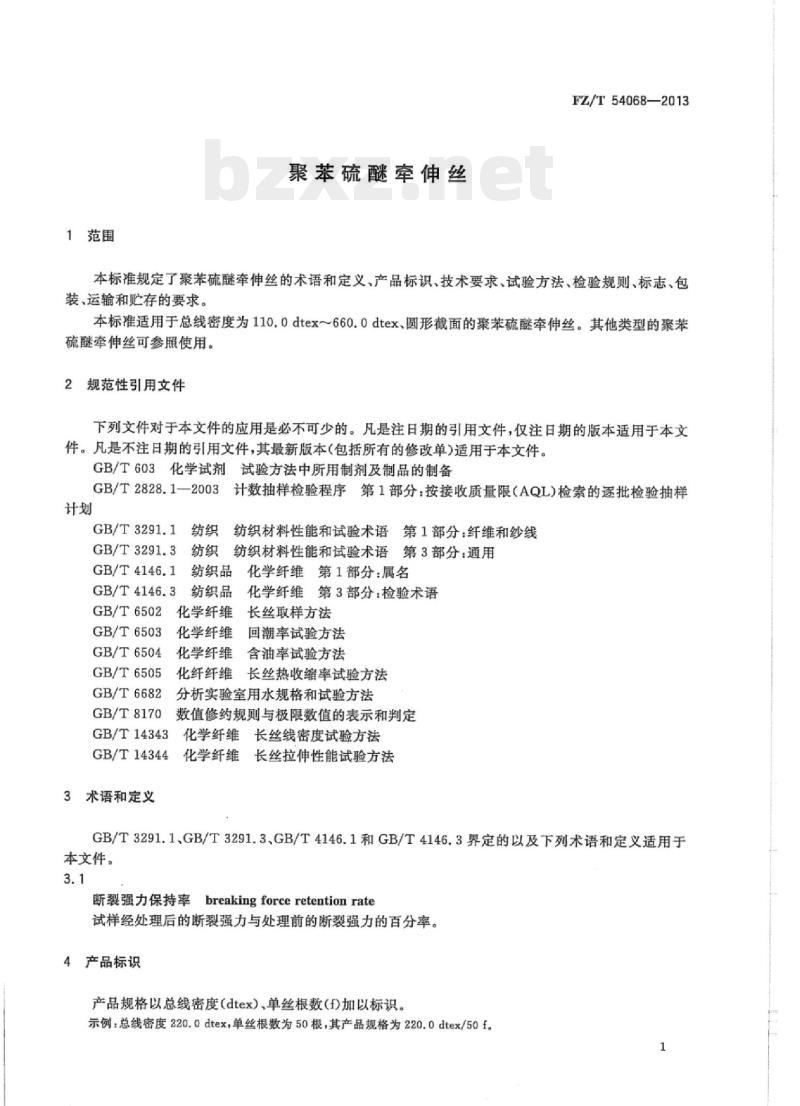

聚苯硫醚牵伸丝
FZ/T54068—2013
本标准规定了聚苯硫醚牵伸丝的术语和定义、产品标识、技术要求、试验方法、检验规则、标志、包装、运输和贮存的要求。
本标准适用于总线密度为110.0dtex～660.0dtex、圆形截面的聚苯硫醚牵伸丝。其他类型的聚苯硫醚牵伸丝可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T603化学试剂试验方法中所用制剂及制品的制备GB/T2828.1—2003
计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T3291.1
GB/T3291.3
GB/T4146.1
GB/T4146.3
GB/T6502
GB/T6503
GB/T6504
GB/T6505
GB/T6682
GB/T8170
GB/T14343
GB/T14344
3术语和定义
纺织材料性能和试验术语第1部分：纤维和纱线纺织材料性能和试验术语第3部分：通用纺织
纺织品
纺织品
化学纤维
化学纤维
化学纤维
化纤纤维
化学纤维第1部分：属名
化学纤维第3部分：检验术语
长丝取样方法
回潮率试验方法
含油率试验方法
长丝热收缩率试验方法
分析实验室用水规格和试验方法数值修约规则与极限数值的表示和判定化学纤维
化学纤维
长丝线密度试验方法
长丝拉伸性能试验方法
GB/T3291.1、GB/T3291.3.GB/T4146.1和GB/T4146.3界定的以及下列术语和定义适用于本文件。
断翠强力保持率breakingforceretentionrate试样经处理后的断裂强力与处理前的断裂强力的百分率。4产品标识
产品规格以总线密度(dtex)、单丝根数(f)加以标识。示例：总线密度220.0dtex，单丝根数为50根，其产品规格为220.0dtex/50f。1
FZ/T54068—2013

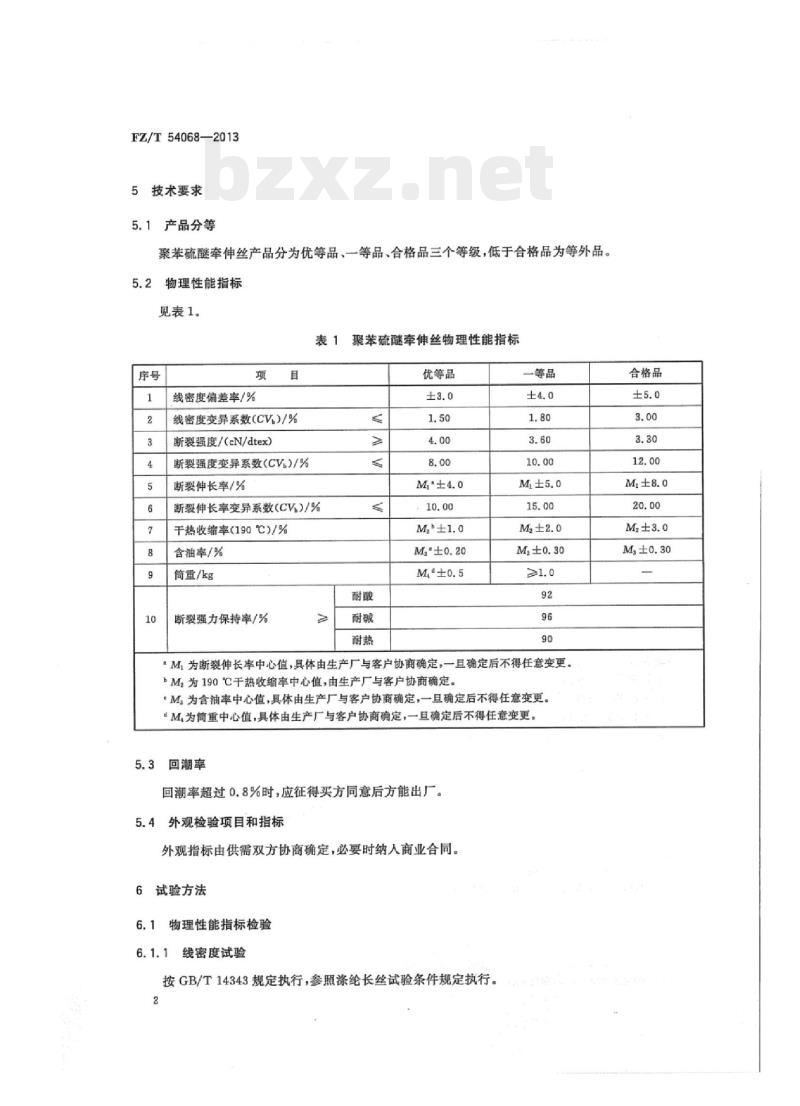

5技术要求
5.1产品分等
聚苯硫醚牵伸丝产品分为优等品、一等品、合格品三个等级，低于合格品为等外品。5.2物理性能指标
见表1。
表1聚苯硫醚牵伸丝物理性能指标岸号
线密度偏差率/%
线密度变异系数(CV)/%
断裂强度/（cN/dtex)
断裂强度变异系数（CV)/%
断裂伸长率/%
断裂伸长率变异系数(CV)/%
干热收缩率(190℃)/%
含油率/%
筒重/kg
断裂强力保持率/%
优等品
一等品
“M为断裂伸长率中心值，具体由生产厂与客户协商确定，一且确定后不得任意变更。M，为190℃干热收缩率中心值，由生产厂与客户协商确定。“M为含油率中心值，具体由生产厂与客户协商确定，一旦确定后不得任意变更。M为筒重中心值，具体由生产厂与客户协商确定，一旦确定后不得任意变更。回潮率
回潮率超过0.8%时，应征得买方同意后方能出厂5.4外观检验项目和指标
外观指标由供需双方协商确定，必要时纳入商业合同。6试验方法
6.1物理性能指标检验
6.1.1线密度试验
按GB/T14343规定执行，参照涤纶长丝试验条件规定执行。2
合格品

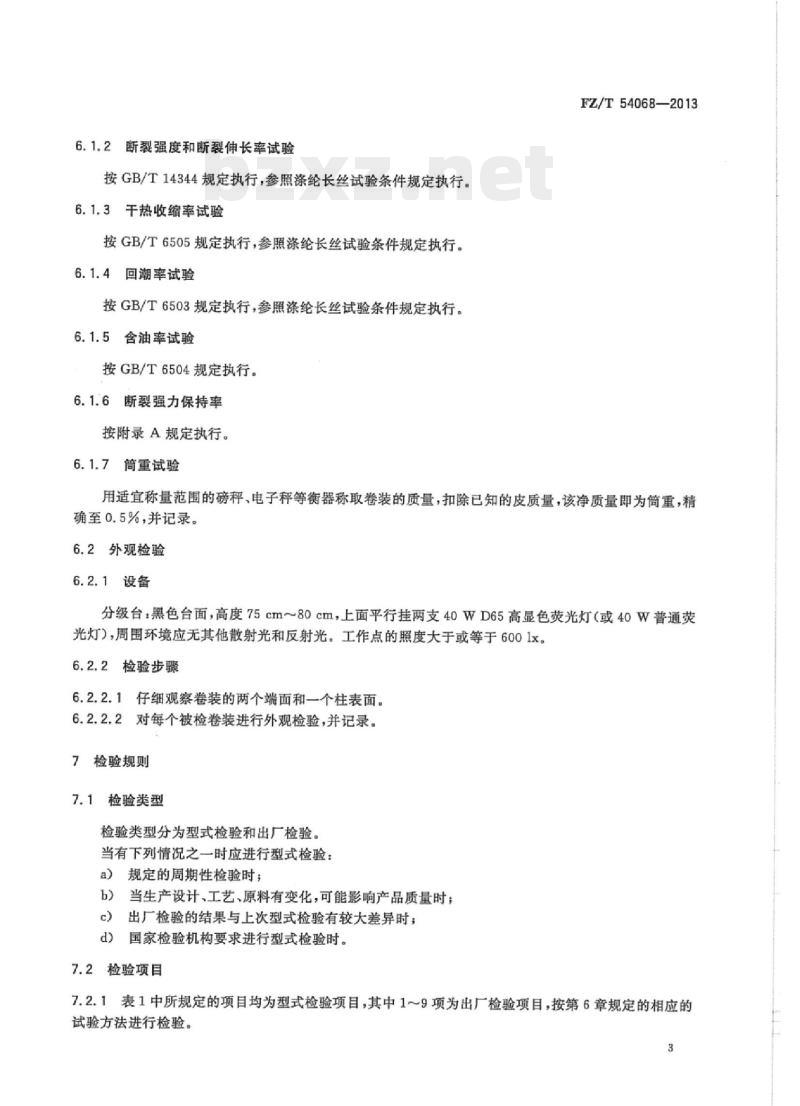

6.1.2断裂强度和断裂伸长率试验按GB/T14344规定执行，参照涤纶长丝试验条件规定执行。6.1.3干热收缩率试验
按GB/T6505规定执行，参照涤纶长丝试验条件规定执行。6.1.4回潮率试验
按GB/T6503规定执行，参照涤纶长丝试验条件规定执行。6.1.5含油率试验
按GB/T6504规定执行。
6.1.6断裂强力保持率
按附录A规定执行。
6.1.7筒重试验
FZ/T54068—2013
用适宜称量范围的磅秤、电子秤等衡器称取卷装的质量，扣除已知的皮质量，该净质量即为筒重，精确至0.5%，并记录。
6.2外观检验
6.2.1设备
分级台：黑色台面，高度75cm～80cm，上面平行挂两支40WD65高显色荧光灯（或40W普通荧光灯），周围环境应无其他散射光和反射光。工作点的照度大于或等于6001x。6.2.2检验步骤
6.2.2.1仔细观察卷装的两个端面和一个柱表面。6.2.2.2对每个被检卷装进行外观检验，并记录。7检验规则
7.1检验类型
检验类型分为型式检验和出厂检验。当有下列情况之一时应进行型式检验：规定的周期性检验时；
当生产设计、工艺、原料有变化，可能影响产品质量时；b)
出厂检验的结果与上次型式检验有较大差异时；c
国家检验机构要求进行型式检验时。d)
7.2检验项目
7.2.1表1中所规定的项目均为型式检验项目，其中1～9项为出厂检验项目，按第6章规定的相应的试验方法进行检验。
FZ/T54068—2013
7.2.2外观检验项目按5.4规定，并按6.2规定的试验方法进行检验。7.3组批规定
按检验批组批，一个生产批可由一个检验批组成。也可由很多检验批组成。7.4取样规定
7.4.1表1中各项目试验的实验室样品按GB/T6502规定取样。其中简重试验逐筒取样。7.4.2外观检验按5.4规定，逐筒评定等级。7.5检验结果评定
7.5.1表1中各项目的测定值或计算值按GB/T8170中修约值比较法与表1的指标的极限数值比较，逐一评定等级。
7.5.2外观检验按供需双方要求逐筒逐项评定。7.5.3产品综合等级的评定，以检验批中物理性能和外观性能指标中最低的等级定为该产品的等级。7.6复验规则
7.6.1通则
一批产品到收货方三个月内，作为验收或对质量有异议时可提请复验。若该批产品的数量使用了三分之一以上时，不得申请复验。但如果收货方可以出示相关证据证明该批产品确实影响到后加工产品的质量，并造成严重损失时，应分析原因，明确双方责任，协商处理。7.6.2检验项目
同7.2。
7.6.3组批规定
按原生产批组批，但生产日期间隔超过90天的产品不能按同一批号组批。7.6.4，取样规定
7.6.4.1表1中各项目试验的实验室样品按GB/T6502规定取样。7.6.4.2外观和筒重项目根据批量范围按GB/T2828.1一2003表1中一般检查水平Ⅱ规定样本大小（字码）。
7.7复验结果的评定
7.7.1表1中各项目的测定值或计算值按GB/T8170中修约值比较法与表1的物理指标的极限数值比较，逐一评定等级。
7.7.2外观和筒重检验项目按7.6.4.2样本大小根据GB/T2828.1一2003表2-A中正常检查一次抽样方案AQL值为4.0确定接收数Ac和拒收数Re，并按本标准第5章要求评定，当不合格的卷装数8标志、包装、运输和贮存
8.1标志
FZ/T54068—2013
包装箱上应标明产品名称、规格、等级、批号、净重、毛重、卷装个数、生产日期、产品标准编号、商标、生产企业名称、详细地址等相关信息以及防潮、小心轻放等警示标志。8.2包装
每个卷装都应套一个塑料袋后放人包装箱。包装箱内应有定位装置（定位器或定位孔板等）固8.2.1
定卷装，包装的质量应能保证卷装不受损伤。8.2.2每个包装箱内的卷装要求大小尽量均匀。不同品种、规格、批号、等级要分别装箱，严禁混装。8.2.3每批产品应附质量检验单。8.3运输
运输过程中禁止损坏包装箱和受潮。8.4贮存
包装箱按批堆放，贮存在干燥、清洁、通风的场所。5
FZ/T54068—2013
A.1范围www.bzxz.net
附录A
（规范性附录）
聚苯硫醚牵伸丝断裂强力保持率试验方法本附录规定了聚苯硫醚牵伸丝经酸、碱液浸泡和温度烘烤后的断裂强力保持率试验方法。本附录适用于聚苯硫醚牵伸丝。A.2原理
将聚苯硫醚牵伸丝在规定的条件下经酸、碱液浸泡或在烘箱内烘烤处理，测试处理后断裂强力与处理前断裂强力之比计算出其断裂强力保持率。A.3仪器和装置
A.3.1等速伸长型单纱强力仪。
A.3.2缕纱测长仪。
A.3.3恒温水浴锅：室温至100℃，允许误差土2℃。A.3.4烘箱：室温至300℃，附有恒温控制装置，允许误差土3℃。A.3.5天平：分度值0.01g。
A.3.6其他试验工具：玻璃棒、不锈钢镊子、黑绒板和具塞锥形瓶。A.4试剂和材料
A.4.1本文件中所用试剂和水，在未注明其他要求时，均指分析纯试剂和GB/T6682中规定的三级水。所用制剂及制品，在未注明要求时，均按GB/T603规定制备。安全提示：本文件所用强酸强碱均具有腐蚀性，使用者应小心操作，避免溅到皮肤上！如溅到皮肤应立即用水清洗，严重者应立即治疗！A.4.2-48%硫酸溶液：量取367mL硫酸，缓缓注人约550mL水中，冷却，稀释至1000mL。A.4.330%氢氧化钠溶液：称取30g氢氧化钠A.4.5蒸馏水。
A.5试验步骤
A.5.1按GB/T6502规定抽取，每个卷装用缕纱测长仪制备4等份样品，每份样品长度大于3m。A.5.2将每个卷装第1份试样按GB/T14344规定测试其平均断裂强力FA1，参照涤纶长丝试验条件规定执行。
A.5.3将具塞锥形瓶置于105℃的烘箱中烘干。A.5.4取每个卷装第2份试样小心放入锥形瓶中，用玻璃棒引流倒人48%硫酸溶液，直至液体浸没6
FZ/T54068-2013
试样；将锥形瓶置于恒温水浴锅中，待恒温水浴锅升温至93℃开始计时。浸泡24h后用镊子将试样小心取出，经蒸馏水充分漂洗，并用pH广泛试纸检验洗液，直至中性为止，然后在50℃烘箱中干燥2h。A.5.5取每个卷装第3份试样小心放人锥形瓶中，用玻璃棒引流倒人30%氢氧化钠溶液，直至液体浸没试样，将锥形瓶置于恒温水浴锅中，待恒温水浴锅升温至93℃开始计时。浸泡24h后用镊子将试样小心取出，经蒸馏水充分漂洗，并用pH广泛试纸检验洗液，直至中性为止，然后在50℃烘箱中干燥2h。
A.5.6取每个卷装第4份试样放置于烘箱内，待升温至200℃后恒温，并开始计时。经过72h后从烘箱内取出，冷却至室温。
A.5.7将处理后的第2、第3、第4份试样在温度（20士2）℃、相对湿度（65士5)%环境中调温调湿4h，然后各自按GB/T14344规定测试其平均断裂强力，参照涤纶长丝试验条件规定执行。最后计算出平均断裂强力FA2FAar、FA4e
A.6结果计算
按式（A，1)计算断裂强力保持率：AAr
式中：
FA×100%
经i种（=2为酸液浸泡、i=3为碱液浸泡、i=4为高温烘烤）处理后的断裂强力保持率，%；
经i种（i一2为酸液浸泡、i=3为碱液浸泡、i=4为高温烘烤）处理后的平均断裂强力，单位为厘牛（cN)；
-处理前的平均断裂强力，单位为厘牛（cN）。FA
试验结果按GB/T8170修约到个位数。A.7试验报告
试验报告包括：
a）样品名称和规格；
采用的试验方法和试验参数；
试验结果；
观察到的异常现象；
试验日期。
FZ/T54068-2013
打印日期：2013年12月26日F009中华人民共和国纺织
行业标准
聚苯硫醚率牵伸丝
FZ/T54068—2013
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：《010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75字数16千字2013年12月第一次印刷
2013年12月第一版
书号：155066·2-26256定价16.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
