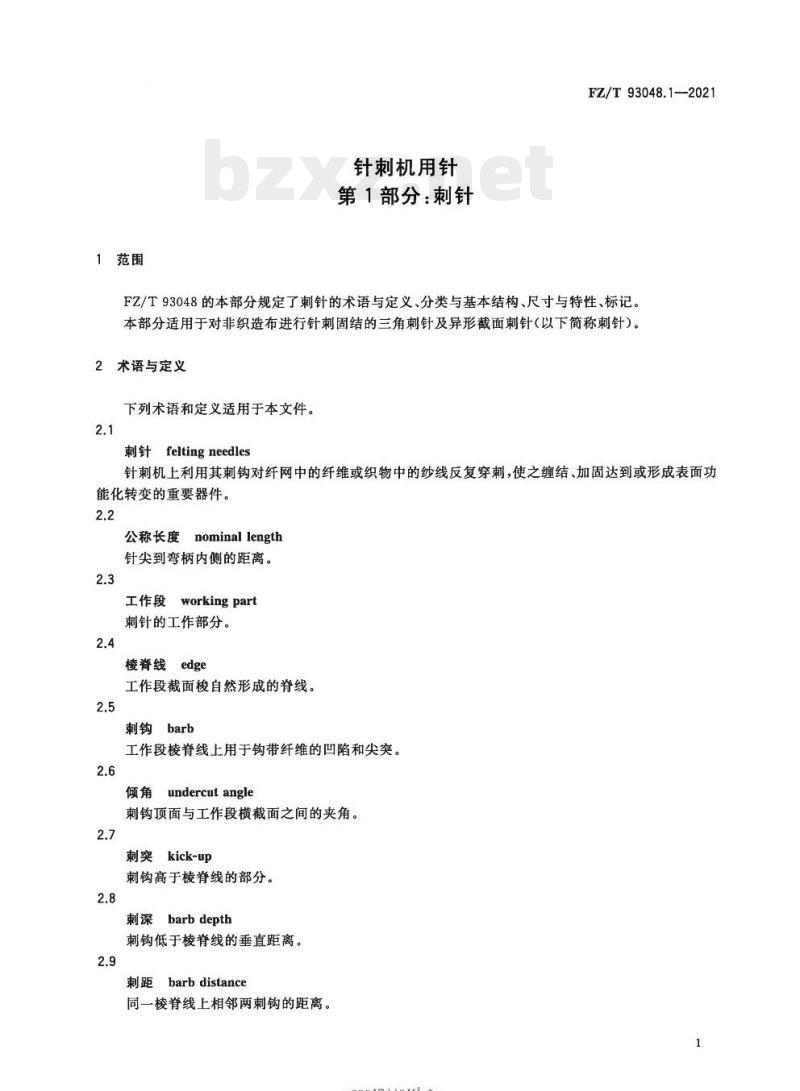

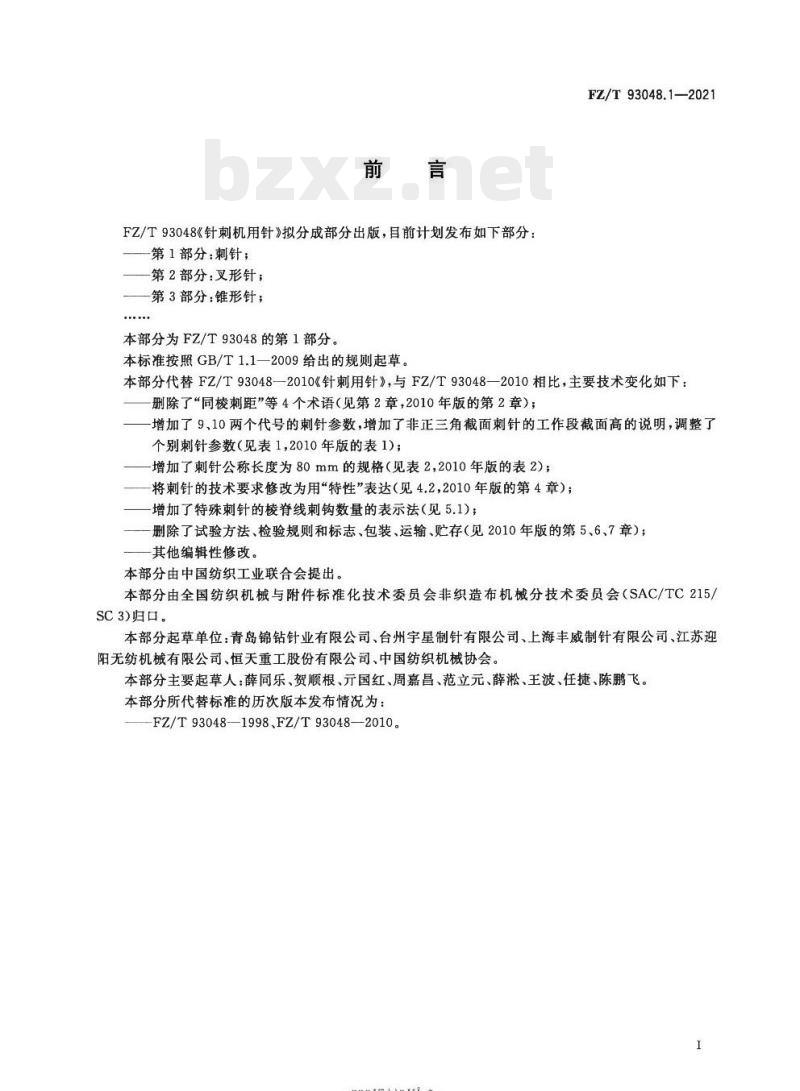

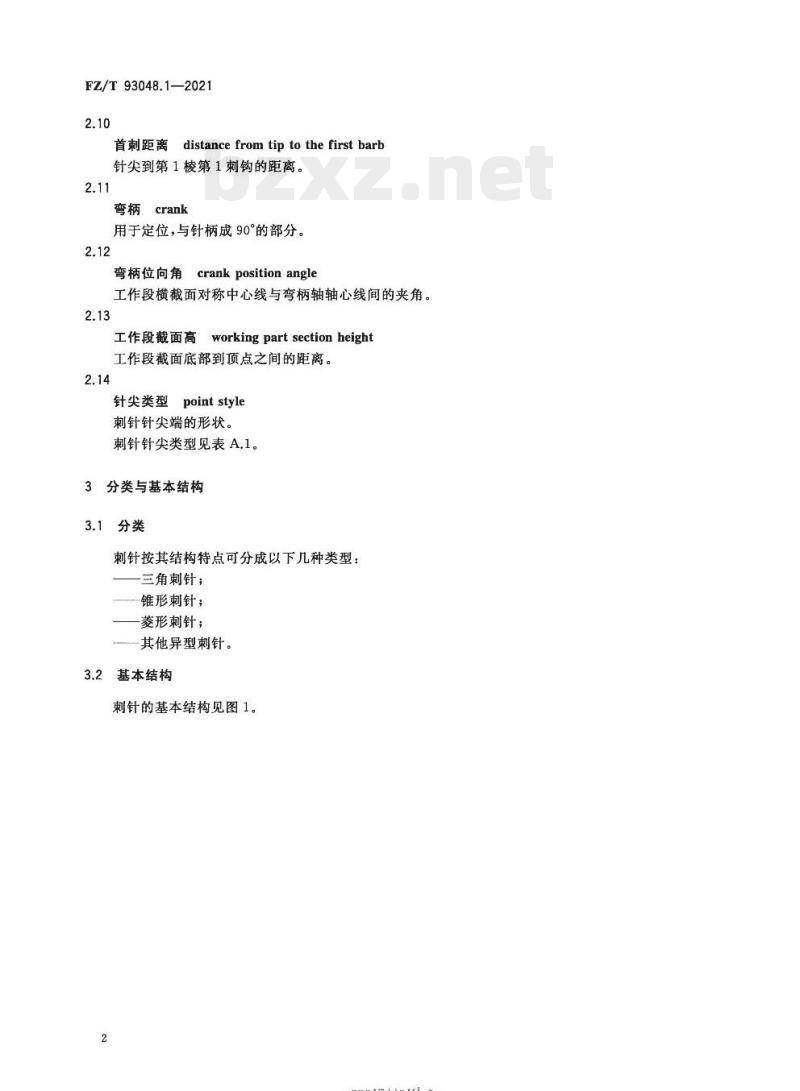

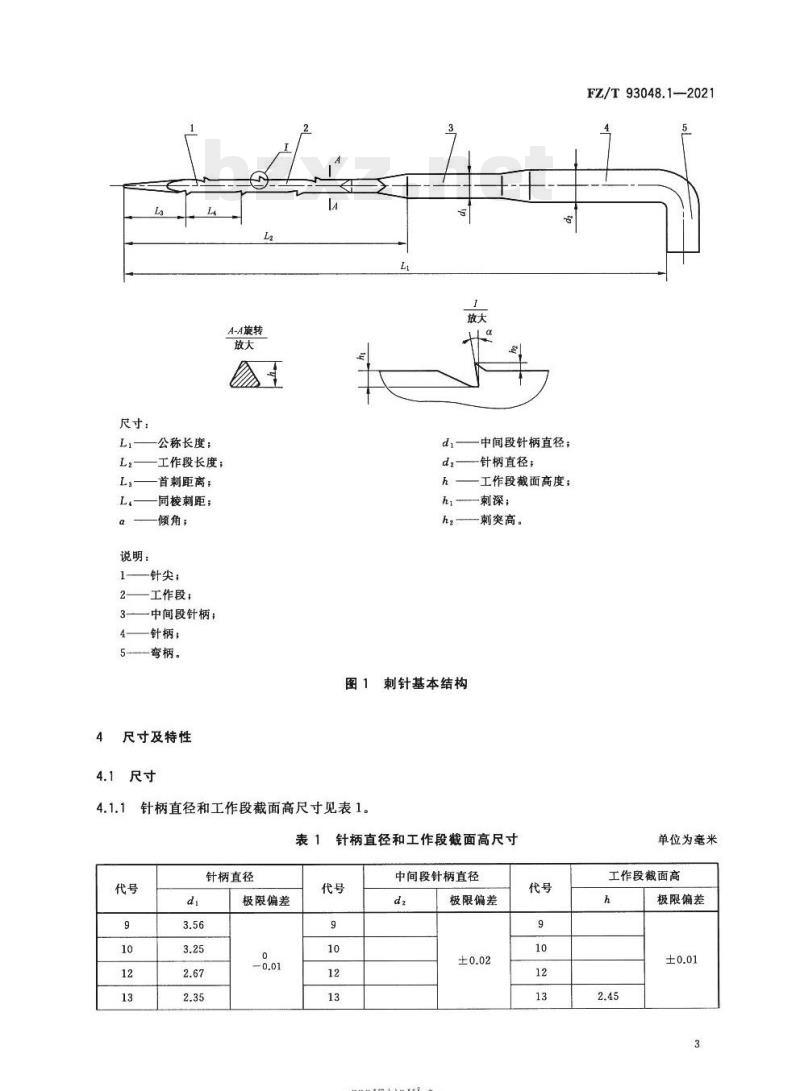

ICS 59.120.99 中华人民共和国纺织行业标准 FZ/T93048.1—2021 代替 FZ/T93048—2010 针刺机用针 第1部分：刺针 Needles for needle loom—Part 1: Felting needles 2021-04-19 发布 中华人民共和国工业和信息化部发布 2021-07-01 实施 前言 FZ/T93048《针刺机用针》拟分成部分出版，目前计划发布如下部分：第1部分：刺针；第2部分：叉形针；第3部分：锥形针； 本部分为 FZ/T93048 的第1部分。本标准按照 GB/T 1.1—2009 给出的规则起草。FZ/T93048.1—2021 本部分代替 FZ/T93048—2010《针刺用针》，与 FZ/T93048—2010 相比，主要技术变化如下：删除了“同棱刺距”等4个术语（见第2章，2010年版的第2章）；增加了9、10两个代号的刺针参数，增加了非正三角截面刺针的工作段截面高的说明，调整了个别刺针参数（见表1，2010年版的表1）；增加了刺针公称长度为80mm的规格（见表2，2010年版的表2）；将刺针的技术要求修改为用“特性”表达（见4.2，2010年版的第4章）；增加了特殊刺针的棱脊线刺钩数量的表示法（见5.1）；删除了试验方法、检验规则和标志、包装、运输、贮存（见2010年版的第5、6、7章）；其他编辑性修改。 本部分由中国纺织工业联合会提出。本部分由全国纺织机械与附件标准化技术委员会非织造布机械分技术委员会 (SAC/TC215/SC3) 归口。 本部分起草单位：青岛锦钻针业有限公司、台州宇星制针有限公司、上海丰威制针有限公司、江苏迎阳无纺机械有限公司、恒天重工股份有限公司、中国纺织机械协会。 本部分主要起草人：薛同乐、贺顺根、元国红、周嘉昌、范立元、薛淞、王波、任捷、陈鹏飞。 本部分所代替标准的历次版本发布情况为：FZ/T93048—1998、FZ/T93048—2010。 1 范围 FZ/T93048 的本部分规定了刺针的术语与定义、分类与基本结构、尺寸与特性、标记。本部分适用于对非织造布进行针刺固结的三角刺针及异形截面刺针（以下简称刺针）。 2 术语与定义 下列术语和定义适用于本文件。 2.1 刺针 felting needles：针刺机上利用其刺钩对纤网中的纤维或织物中的纱线反复穿刺，使之缠结、加固达到或形成表面功能化转变的重要器件。 2.2 公称长度 nominal length：针尖到弯柄内侧的距离。 2.3 工作段 working part：刺针的工作部分。 2.4 棱脊线 edge：工作段截面梭自然形成的脊线。 2.5 刺钩 barb：工作段棱脊线上用于钩带纤维的凹陷和尖突。 2.6 倾角 undercut angle：刺钩项面与工作段横截面之间的夹角。 2.7 刺突 kick-up：刺钩高于棱脊线的部分。 2.8 刺深 barb depth：刺钩低于棱脊线的垂直距离。 2.9 刺距 barb distance：同一棱脊线上相邻两刺钩的距离。 2.10 首刺距离 distance from tip to the first barb：针尖到第1棱第1刺钩的距离。 2.11 弯柄 crank：用于定位，与针柄成90°的部分。 2.12 弯柄位向角 crank position angle：工作段横截面对称中心线与弯柄轴轴心线间的夹角。 2.13 工作段截面高 working part section height：工作段截面底部到顶点之间的距离。 2.14 针尖类型 point style：刺针针尖端的形状。刺针针尖类型见表A.1。 3 分类与基本结构 3.1 分类 刺针按其结构特点可分成以下几种类型：三角刺针、锥形刺针、菱形刺针、其他异型刺针。 3.2 基本结构 刺针的基本结构包含：针尖、工作段、中间段针柄、针柄、弯柄。 4 尺寸及特性 4.1 尺寸 针柄直径 (d) 和工作段截面高 (h) 尺寸见表1。 表1 针柄直径和工作段截面高尺寸代号 代号 | 针柄直径 (mm) | 极限偏差 | 中间段针柄直径 (mm) | 极限偏差 | 工作段截面高 (h) (mm) | 极限偏差 9 | 3.56 | 0 | 3.56 | ±0.02 | 2.45 | ±0.01 10 | 3.25 | 0 | 3.25 | ±0.02 | 2.45 | ±0.01 12 | 2.67 | 0 | 2.67 | ±0.02 | 2.45 | ±0.01 13 | 2.35 | 0 | 2.35 | ±0.02 | 2.45 | ±0.01 表1（续） 代号 | 针柄直径 (mm) | 极限偏差 | 中间段针柄直径 (mm) | 极限偏差 | 工作段截面高 (h) (mm) | 极限偏差 14 | 2.03 | 0 | 1.75 | ±0.02 | 0.90 | ±0.01 15 | 1.83 | 0 | 1.55 | ±0.02 | 0.85 | ±0.01 16 | 1.63 | 0 | 1.35 | ±0.02 | 0.80 | ±0.01 17 | 1.37 | 0 | 1.20 | ±0.02 | 0.75 | ±0.01 18 | 1.21 | 0 | 0.80 | ±0.02 | 0.70 | ±0.01 19 | 0.90 | 0 | 0.65 | ±0.02 | 0.65 | ±0.01 20 | 0 | 0 | 0.65 | ±0.02 | 0.60 | ±0.01 注：对于工作段为非正三角型截面的刺针，h为其工作段截面高近似值。 4.1.2 刺针公称长度 (L) 见表2。 表2 刺针公称尺寸 代号 | 公称尺寸 (mm) | 极限偏差 5 | 127 | ±0.10 4.5 | 114.3 | ±0.10 4 | 101.6 | ±0.10 3.5 | 88.9 | ±0.10 3 | 76.2 | ±0.10 2.5 | 63.5 | ±0.10 4.1.3 刺针工作段长度 (L2) 见表3。 表3 刺针工作段长度 代号 | 长度 (mm) | 极限偏差 14 | 43 | ±0.20 15 | 40 | ±0.20 16 | 38 | ±0.20 17 | 36 | ±0.20 18 | 34 | ±0.20 19 | 32 | ±0.20 20 | 30 | ±0.20 22 | 28 | ±0.20 23 | 27 | ±0.20 25 | 25 | ±0.20 28 | 22 | ±0.20 30 | 20 | ±0.20 32 | 18 | ±0.20 34 | 16 | ±0.20 36 | 15 | ±0.20 38 | 14 | ±0.20 40 | 13 | ±0.20 42 | 12 | ±0.20 43 | 11 | ±0.20 46 | 10 | ±0.20 4.1.4 首刺距离 (R) 见表4。 表4 首刺距离尺寸 代号 | 距离 (mm) | 极限偏差 R | 6.36 | ±0.05 M | 4.80 | ±0.05 c | 3.18 | ±0.02 4.1.5 刺距 (M) 见表5。 表5 刺距尺寸 代号 | 刺距 (mm) | 极限偏差 30 | 1.35 | ±0.02 33 | 1.00 | ±0.02 4.2 特性 4.2.1 刺针表面粗糙度不大于 Ra 1.6 $mu$m。 4.2.2 刺针工作段部分的硬度为 600HV～690HV。 4.2.3 刺针应光洁无锈蚀，针尖无倒钩、无伤痕，弯柄处无裂痕。 4.2.4 刺针的弯柄弯曲角偏差为 90° $pm$ 1°。 4.2.5 刺针的弹性要求应参照附录B的规定。 4.2.6 刺针的尺寸用精度不大于 0.001 mm 的显微镜检测，应符合 4.1 的要求。 5 标记 5.1 刺针的标记按下列顺序编写： 针柄直径 $ imes$ 中间段针柄直径 $ imes$ 工作段截面高 $ $ imes$ 刺针公称长度 $ imes$ 首刺距离 $ imes$ 刺距 $ imes$ 棱脊线上的刺钩数 $ imes$ 针尖代号 (见附录A.1) $ imes$ 表面处理代号 (见附录A.2) $ imes$ 刺突代号 (见附录A.3) $ imes$ 刺针成型方式代号 (见附录A.4) $ imes$ 刺针种类代号 (见3.1) $ imes$ 品牌标识 5.2 刺针的标记代号中，刺针种类代号可按 3.1 的规定，三角刺针代号为“1”，其他刺针代号由制造商自行规定；针尖代号可按附录A.1 的规定，刺针表面处理代号可按附录A.2 的规定，刺突代号可按附录A.3 的规定，刺针成型方式代号可按附录A.4 的规定。 5.3 当用户对刺针的倾角、弯柄位向角有要求时，可按附录A.5、A.6 的规定。 5.4 标记示例： 15$ imes$18$ imes$40$ imes$3.5CR333J13001 该标记的含义为：针柄直径为 1.83mm，中间段针柄直径为...
