【QB轻工标准】 钢板网

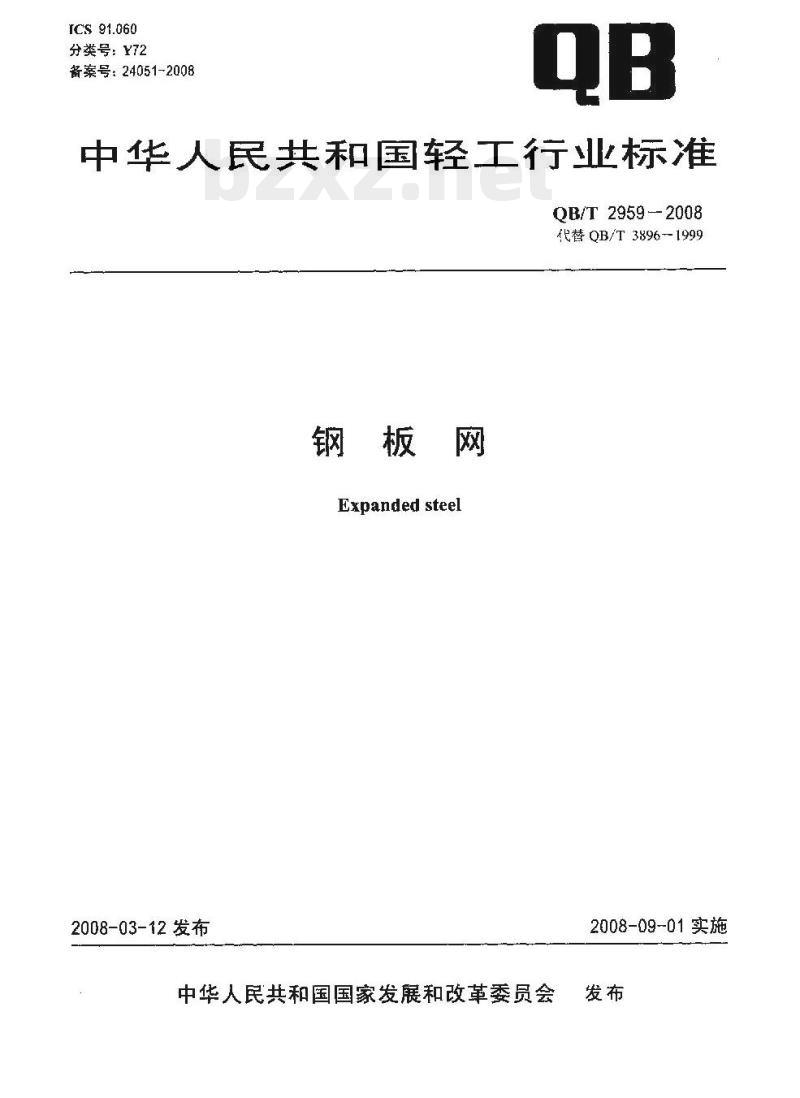

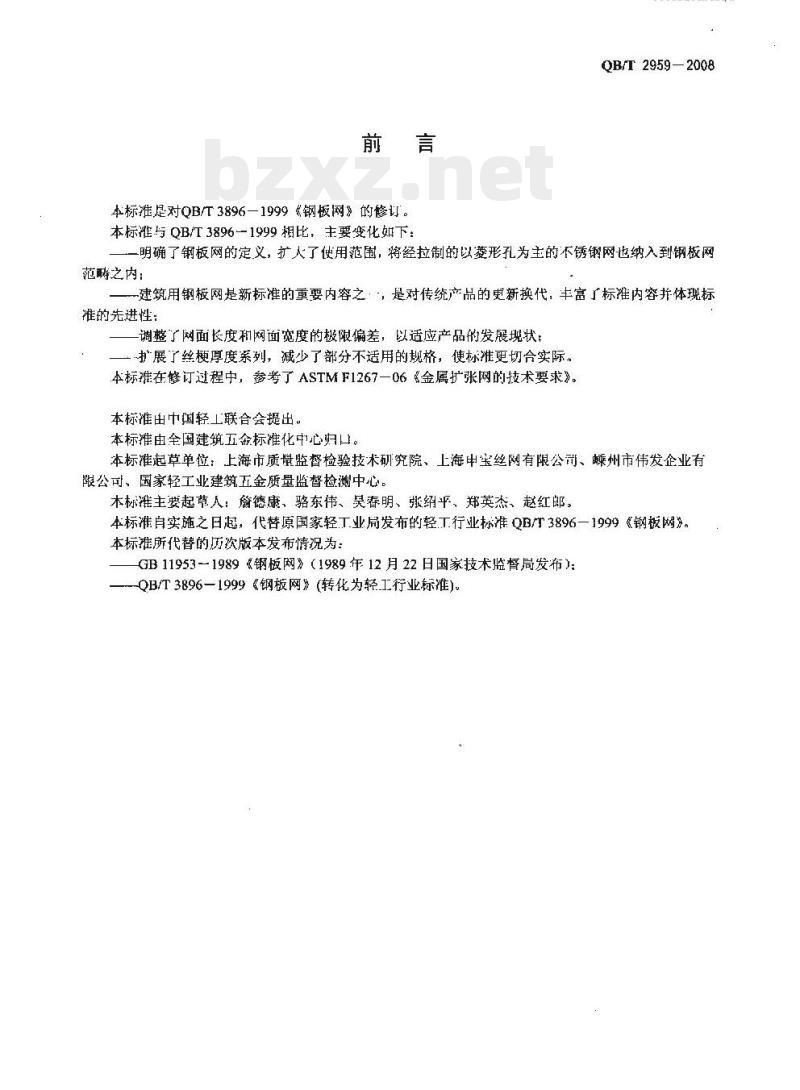

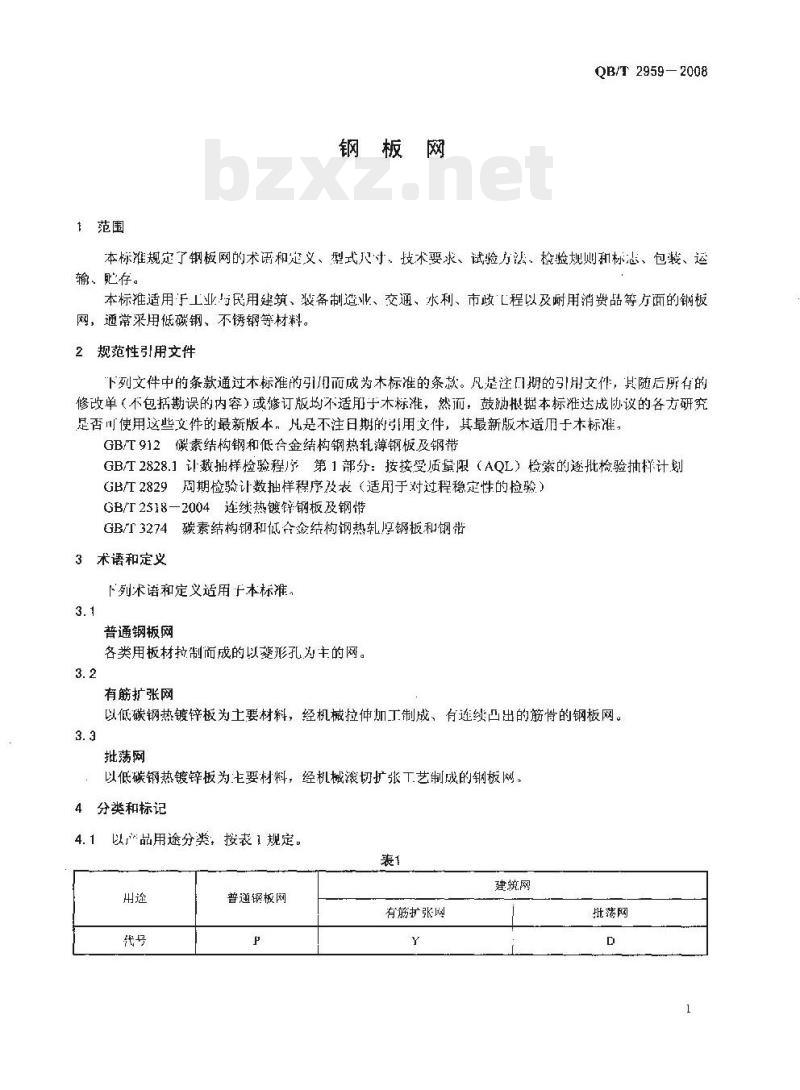

ICS 91.060 分类号：Y72 备案号：24051-2008 中华人民共和国轻工行业标准 QB/T 2959-2008 代替 QB/T 3896-1999 钢板网 Expanded Steel 2008-03-12 发布 2008-09-01 实施 前言 本标准是对 QB/T 3896-1999《钢板网》的修订。本标准与 QB/T 3896-1999 相比，主要变化如下： 1. 明确了钢板网的定义，扩大了使用范围，将经拉制的以菱形孔为主的不锈钢网也纳入到钢板网范畴之内； 2. 建筑用钢板网是新标准的重要内容之一，是对传统产品的更新换代，丰富了标准内容并体现了标准的先进性； 3. 修正了网面长度与网面宽度的极限偏差，以适应产品的发展现状； 4. 扩展了丝径厚度系列，减少了部分不适用的规格，使标准更切合实际。 本标准在修订过程中，参考了 ASTM F1267-06《金属扩张网》的技术要求。本标准由中国轻工联合会提出。本标准由全国建筑五金标准化中心归口。本标准起草单位：上海市质量监督检验技术研究院、上海中宝丝网有限公司、嵊州市伟发企业有限公司、国家轻工业建筑五金质量监督检测中心。主要起草人：詹德康、骆东伟、吴春明、张绍平、郑英杰、赵红郎。本标准自实施之日起，代替原国家轻工业局发布的轻工行业标准 QB/T 3896-1999《钢板网》。本标准所代替的历次版本发布情况为：GB 11953-1989《钢板网》（1989年12月22日国家技术监督局发布）；QB/T 3896-1999《钢板网》（转化为轻工行业标准）。 1 范围 本标准规定了钢板网的术语和定义、型式尺寸、技术要求、试验方法、检验规则和标志、包装、运输、储存。 本标准适用于工业与民用建筑、装备制造业、交通、水利、市政工程以及家用消费品等方面的钢板网，通常采用低碳钢、不锈钢等材料。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据标准达成协议的各方研究是否使用这些文件的最新版本。除非注明的引用文件，其最新版本适用于本标准。 GB/T 912 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 2828.1 计数抽样检验程序 第1部分：按接受质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 计数检验抽样程序及表（适用于对过程稳定性的检验） GB/T 2518-2004 连续热镀锌钢板及钢带 GB/T 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 3 术语和定义 下列术语和定义适用于本标准。 3.1 普通钢板网：各类用板材拉制而成的以菱形孔为主的网。 3.2 有筋扩张网：以低碳钢热镀锌板为主要材料，经机械拉伸加工制成、有连续凸出的筋骨的钢板网。 3.3 劈裂网：以低碳钢热镀锌板为主要材料，经机械滚切扩张工艺制成的钢板网。 4 分类和标记 4.1 以产品用途分类，按表1规定： - 普通钢板网：P - 有筋扩张网：Y - 劈裂网：D - 建筑网：B 4.2 以产品材料分类，按表2规定： - 低碳钢：X - 镀锌：F - 不锈钢：B - 其他：Q 4.3 标记 4.3.1 产品标记 4.3.2 标记示例： - PB 1.2×12×2000×4000：材质为不锈钢，板厚为1.2mm，短节L为12mm，网面宽度为2000mm，网面长度为4000mm的普通钢板网。 - YD 0.4×8×686×2440：板原为0.4mm，筋高为8mm，网面宽度为686mm，网面长度为2440mm的有筋扩张网。 - DD 0.35×4×690×2440：板为0.35mm，节点长4mm，网面宽度为690mm，网面长度为2440mm的劈裂网。 5 型式尺寸 5.1 普通钢板网的型式尺寸应符合表3规定。 [表3：普通钢板网型式尺寸，包含厚度d、网格尺寸、网面宽度、网面长度及理论重量等参数] 5.2 建筑网 5.2.1 有筋扩张网的型式尺寸应符合表4规定。 [表4：有筋扩张网型式尺寸，包含网格尺寸、网面尺寸、镀锌层重量及理论重量等参数] 5.2.2 劈裂网的型式尺寸应符合表5规定。
