【QB轻工标准】 毛皮成品伸长率的测定

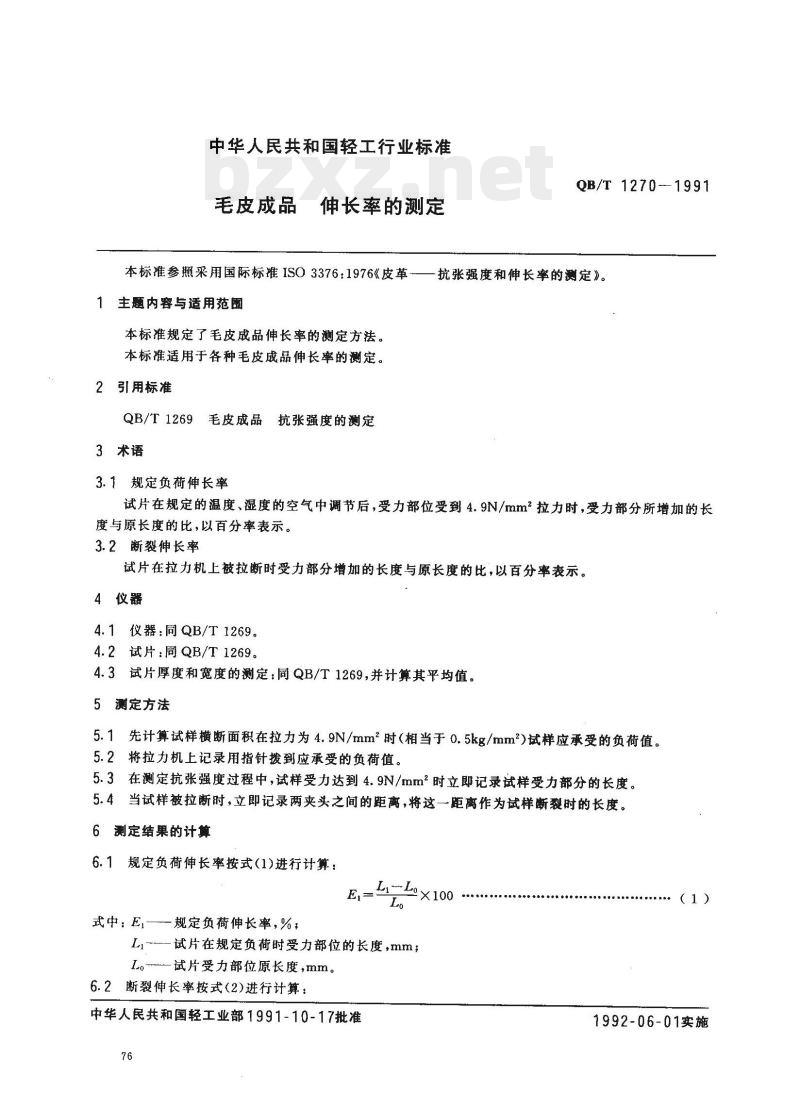

中华人民共和国轻工行业标准
毛皮成品
伸长率的测定wwW.bzxz.Net
QB/T 1270-1991
本标准参照采用国际标准ISO3376：1976《皮革抗张强度和伸长率的测定》。主题内容与适用范围
本标准规定了毛皮成品伸长率的测定方法。本标准适用于各种毛皮成品伸长率的测定。2引用标准
QB/T1269毛皮成品抗张强度的测定3术语
3.1规定负荷伸长率
试片在规定的温度、湿度的空气中调节后，受力部位受到4.9N/mm2拉力时，受力部分所增加的长度与原长度的比，以百分率表示。3.2断裂伸长率
试片在拉力机上被拉断时受力部分增加的长度与原长度的比，以百分率表示。4仪器
4.1仪器：同QB/T1269。
4.2试片：同QB/T1269。
4.3试片厚度和宽度的测定：同QB/T1269,并计算其平均值。5测定方法
先计算试样横断面积在拉力为4.9N/mm时（相当于0.5kg/mm)试样应承受的负荷值。5.2
将拉力机上记录用指针拨到应承受的负荷值。在测定抗张强度过程中，试样受力达到4.9N /mm2时立即记录试样受力部分的长度。5.3
当试样被拉断时，立即记录两夹头之间的距离，将这一距离作为试样断裂时的长度。6 测定结果的计算
6.1规定负荷伸长率按式(1)进行计算：E, =
式中：E,—-规定负荷伸长率，%；L,--Lo
Li----试片在规定负荷时受力部位的长度，mm；L。试片受力部位原长度，mm。
6.2断裂伸长率按式(2)进行计算：中华人民共和国轻工业部1991-10-17批准76
1992-06-01实施

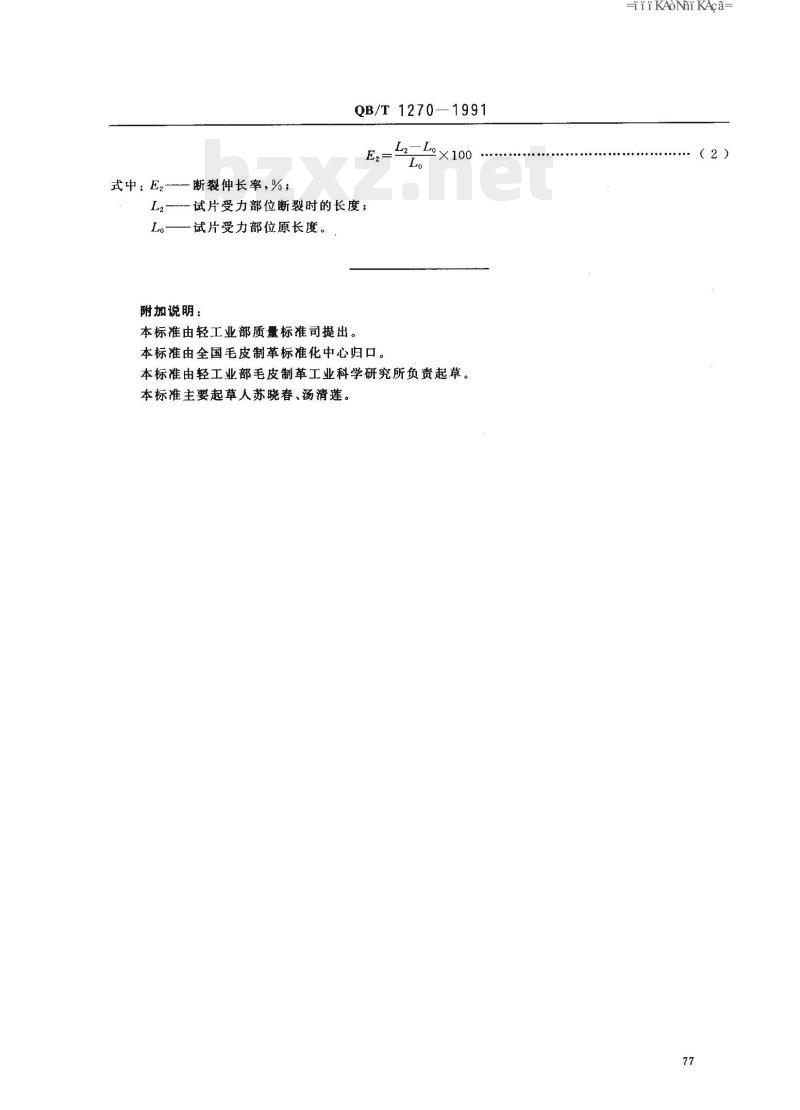

式中：E2——断裂伸长率，%；
QB/T1270—1991
L2—---试片受力部位断裂时的长度;L———试片受力部位原长度。
附加说明：
本标准由轻工业部质量标准司提出。本标准由全国毛皮制革标准化中心归口。L2- Lo
本标准由轻工业部毛皮制革工业科学研究所负责起草。本标准主要起草人苏晓春、汤清莲。-iiKAoNiKAca=
（2）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
