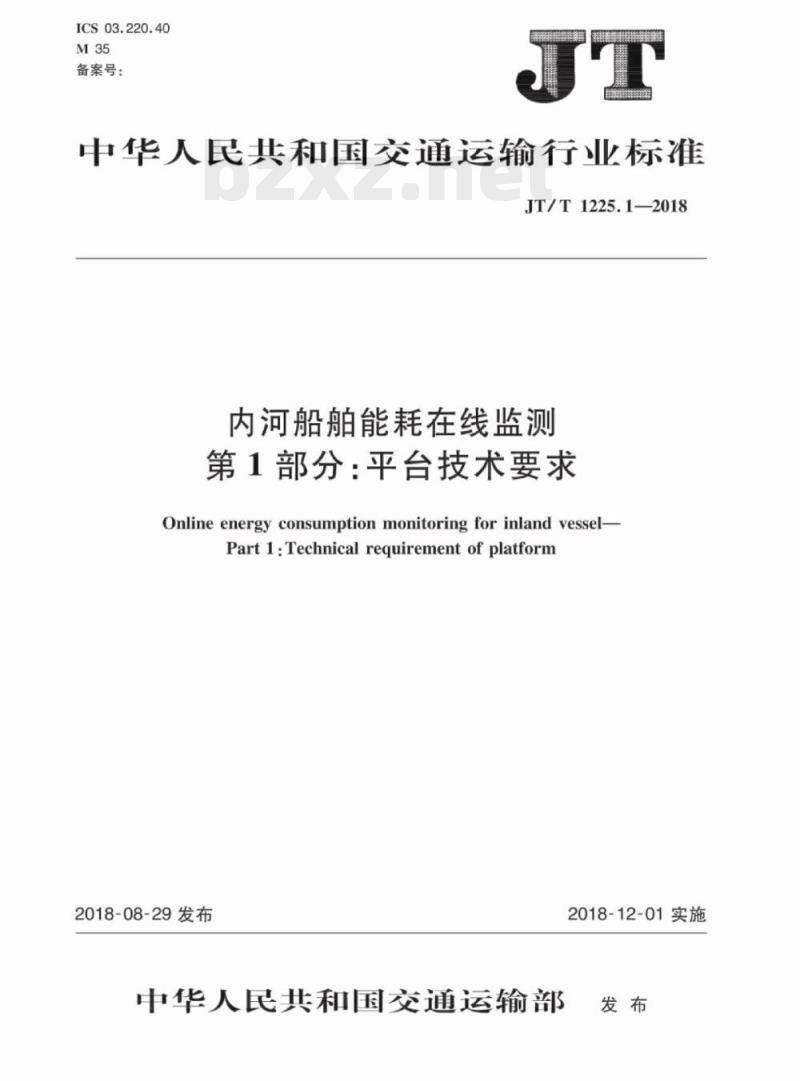

【JT交通运输标准】 内河船舶能耗在线监测第1部分:平台技术要求

ICS03.220.40
备案号：
中华人民共和国交通运输行业标准JT/T1225.1—2018
内河船舶能耗在线监测
第1部分：平台技术要求
Online energy consumption monitoring for inland vessel-Part1:Technicalrequirementofplatform2018-08-29发布
2018-12-01实施
中华人民共和国交通运输部

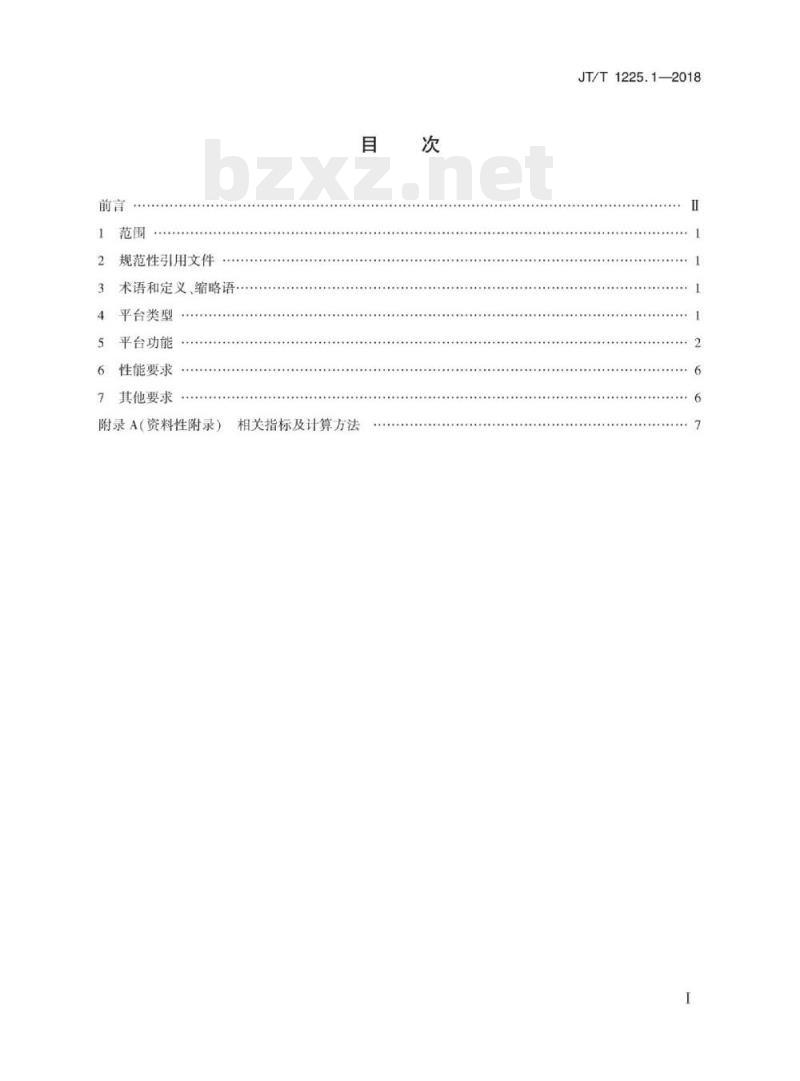

规范性引用文件
术语和定义、缩略语·
平台类型
平台功能
性能要求
其他要求
附录A（资料性附录）
相关指标及计算方法
JT/T1225.1—2018
JT/T1225.1—2018

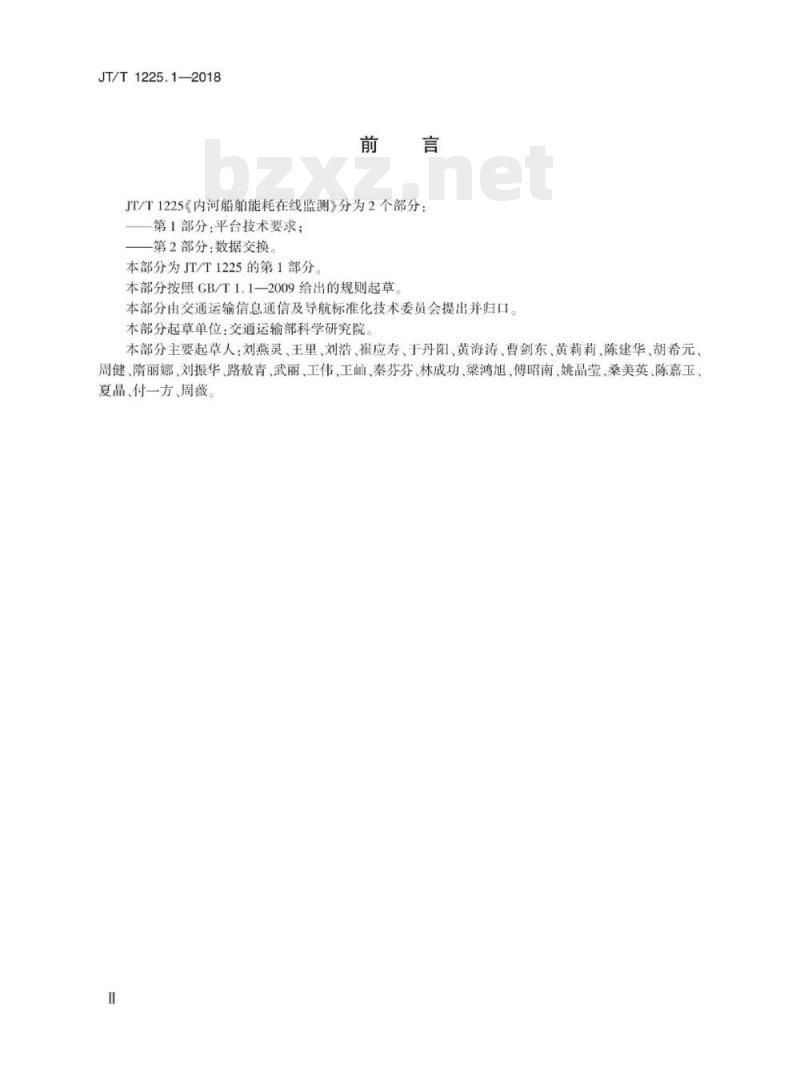

JT/T1225《内河船舶能耗在线监测》分为2个部分：第1部分：平台技术要求；
-第2部分：数据交换
本部分为JT/T1225的第1部分。
本部分按照GB/T1.1—2009给出的规则起草本部分由交通运输信息通信及导航标准化技术委员会提出并归口。本部分起草单位：交通运输部科学研究院本部分主要起草人：刘燕灵、王里、刘浩、崔应寿、于丹阳、黄海涛、曹剑东、黄莉莉、陈建华、胡希元周健、隋丽娜、刘振华、路敖青、武丽、王伟、王灿、秦芬芬、林成功、梁鸿旭、傅昭南、姚晶莹、桑美英、陈嘉玉、夏晶、付一方、周薇。

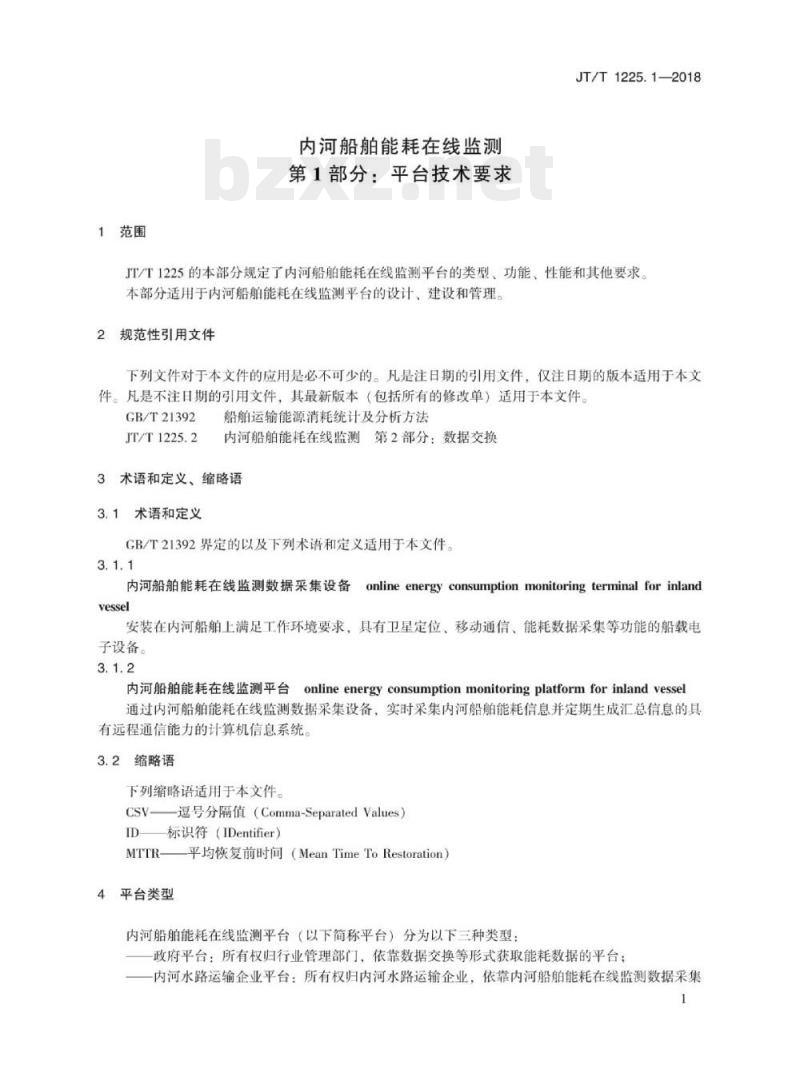

1范围
内河船舶能耗在线监测
第1部分：平台技术要求
JT/T1225.1—2018
JT/T1225的本部分规定了内河船舶能耗在线监测平台的类型、功能、性能和其他要求。本部分适用于内河船舶能耗在线监测平台的设计、建设和管理。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T21392
JT/T1225.2
船舶运输能源消耗统计及分析方法内河船舶能耗在线监测第2部分：数据交换3术语和定义、缩略语
3.1术语和定义
GB/T21392界定的以及下列术语和定义适用于本文件3.1.1
内河船舶能耗在线监测数据采集设备onlineenergyconsumptionmonitoringterminal forinlandvessel
安装在内河船舶上满足工作环境要求，具有卫星定位、移动通信、能耗数据采集等功能的船载电子设备。
onlineenergy consumptionmonitoringplatformforinland vessel内河船舶能耗在线监测平台
通过内河船舶能耗在线监测数据采集设备，实时采集内河船舶能耗信息并定期生成汇总信息的具有远程通信能力的计算机信息系统3.2缩略语
下列缩略语适用于本文件。
CSV-逗号分隔值（Comma-SeparatedValues）D标识符（IDentifier）
MTTR—平均恢复前时间（MeanTimeToRestoration）4平台类型
内河船舶能耗在线监测平台（以下简称平台）分为以下三种类型：政府平台：所有权归行业管理部门，依靠数据交换等形式获取能耗数据的平台；一内河水路运输企业平台：所有权归内河水路运输企业，依靠内河船舶能耗在线监测数据采集1
JT/T1225.1—2018

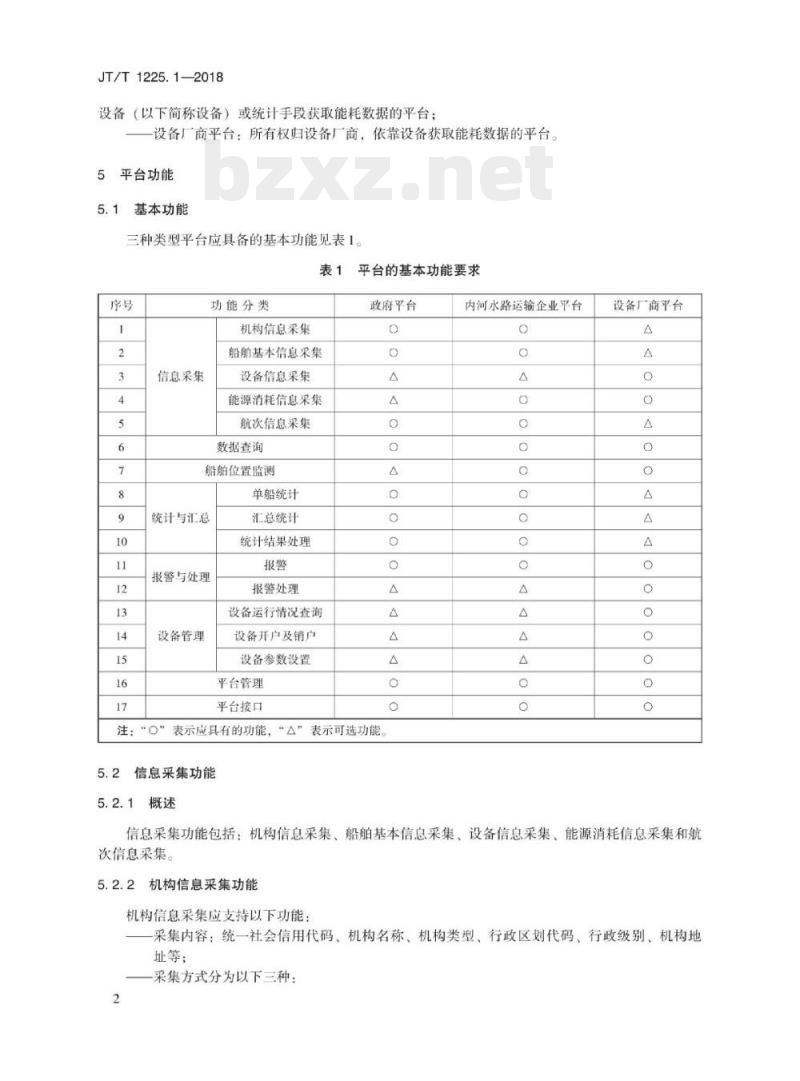

设备（以下简称设备）或统计手段获取能耗数据的平台：设备厂商平台：所有权归设备厂商，依靠设备获取能耗数据的平台5平台功能
基本功能
三种类型平台应具备的基本功能见表1。表1
信息采集
功能分类
机构信息采集
船舶基本信息采集
设备信息采集
能源消耗信息采集
航次信息采集
数据查询
船舶位置监测
单船统计
统计与汇总
报警与处理
设备管理
汇总统计
统计结果处理
报警处理
设备运行情况查询
设备开户及销户
设备参数设置
平台管理
平台接口
平台的基本功能要求
政府平台
注：“0”
表示应具有的功能，“△”
表示可选功能。
信息采集功能
内河水路运输企业平台
设备厂商平台
信息采集功能包括：机构信息采集、船舶基本信息采集、设备信息采集、能源消耗信息采集和航次信息采集。
5.2.2机构信息采集功能
机构信息采集应支持以下功能
采集内容：统一社会信用代码、机构名称、机构类型、行政区划代码、行政级别、机构地址等：
一采集方式分为以下三种：
JT/T1225.1—2018
·录入：可按照表格样式进行录人，录入过程中能够进行基本的输入合理性审核，当数据不符合规定时，能自动提示正确的录人方式：·导入：可根据JT/T1225.2的要求进行导人，当导入数据不符合规定时，不允许导人，并定位错误数据；
·交换：可根据JT/T1225.2的要求，通过数据交换接口的方式进行交换；一其他功能：修改、删除已有的机构信息。5.2.3船舶基本信息采集功能
船舶基本信息采集应支持以下功能：采集内容：船舶登记号、中文船名、船籍港代码、船籍港名称、初次登记号、船舶种类代码、主机功率、箱位、客位、车位、船舶识别号、船舶营业运输证编号、船舶营业运输证签发机构名称、船舶营业运输证签发机构代码、船舶日常管理机构名称、船舶日常管理机构行政区划代码等：
一采集方式分为以下三种：
·录入：可按照表格样式进行录人，录人过程中能够进行基本的输人合理性审核，当数据不符合规定时，能自动提示正确的录入方式；·导入：可根据JT/T1225.2的要求进行导入，当导入数据不符合规定时，不允许导人，并定位错误数据：
·交换：可根据JT/T1225.2的要求，通过数据交换接口的方式进行交换；一其他功能：修改、删除已有的船舶基本信息5.2.4设备信息采集功能
设备信息采集应支持以下功能：一采集内容：设备生产厂商统一社会信用代码、设备名称、设备类型、硬件版本等；一采集方式分为以下三种：
·录入：可按照表格样式进行录入，录入过程中能够进行基本的输入合理性审核，当数据不符合规定时，能自动提示正确的录入方式；导入：可根据JT/T1225.2的要求进行导人，当导入数据不符合规定时，不允许导人，并定位错误数据：
·交换：可根据JT/T1225.2的要求，通过数据交换接口的方式进行交换；一其他功能：修改、删除已有的设备信息。5.2.5能源消耗信息采集功能
能源消耗信息采集应支持以下功能：采集内容：采集时间、航行里程、能源消耗量等：采集方式分为以下四种：
·录入：可按照表格样式进行录入，录入过程中能够进行基本的输入合理性审核，当数据不符合规定时，能自动提示正确的录人方式；。导人：可根据JT/T1225.2的要求进行导人，当导入数据不符合规定时，不允许导人，并定位错误数据：
·交换：可根据JT/T1225.2的要求，通过数据交换接口的方式进行交换；·采集：可通过设备实时获取；其他功能：修改、删除已有的能源消耗信息3
JT/T1225.1—2018
5.2.6航次信息采集功能
航次信息采集应支持以下功能：采集内容：航次序号、航次开始时间、航次结束时间、航次起点港口名称、航次终点港口名称、总航行里程、重载航行里程、货运量、货物周转量、集装箱运量、集装箱周转量等；一采集方式分为以下三种：
·录入：可按照表格样式进行录入，录入过程中能够进行基本的输入合理性审核，当数据不符合规定时，能自动提示正确的录入方式；·导入：可根据JT/T1225.2的要求进行导人，当导入数据不符合规定时，不允许导人，并定位错误数据：
·交换：可根据JT/T1225.2的要求，通过数据交换接口的方式进行交换；其他功能：修改、删除已有的航次信息5.3数据查询功能
数据查询应支持以下功能：
多种方式查询：组合查询、模糊查询等；查询结果显示：将查询结果按照自定义表格样式进行显示；一查询结果打印：设置打印方向、纸张大小、打印格式等；查询结果导出：导出CSV等通用格式。5.4船舶位置监测功能
船舶位置监测应支持以下功能：在线监测：在内河电子地图上显示船舶实时位置；轨迹回放：对船舶在指定时间范围内的航行轨迹进行回放，且播放速度可设置。5.5统计与汇总功能
5.5.1单船统计功能
单船统计应支持以下功能：
重程统计：统计单船在指定时间范围内的总航行里程、重载航行里程、航行时长、平均航速等指标，相关指标定义及计算方法见附录A；能源消耗统计：统计单船在指定时间范围内的能源消耗量、千吨公里能源消耗量等指标，相关指标定义及计算方法见附录A；货运量统计：统计单船在指定时间范围内的货运量、货物周转量、完成航次数等指标，相关指标定义及计算方法见附录A。
5.5.2汇总统计功能
汇总统计应支持以下功能：
按地区汇总船舶数、平均净载重量、完成航次数、货运量、货物周转量、能源消耗量、千吨公里能源消耗量、载重量利用率、平均航速等指标，相关指标定义及计算方法见附录A；按时间汇总船舶数、平均净载重量、完成航次数、货运量、货物周转量、能源消耗量、千吨公里能源消耗量、载重量利用率、平均航速等指标，相关指标定义及计算方法见附录A；按船型汇总船舶数、平均净载重量、完成航次数、货运量、货物周转量、能源消耗量、千吨4
JT/T1225.1—2018
公里能源消耗量、载重量利用率、平均航速等指标，相关指标定义及计算方法见附录A；按船舶净载重量汇总船舶数、完成航次数、货运量、货物周转量、能源消耗量、千吨公里能源消耗量、载重量利用率、平均航速等指标，相关指标定义及计算方法见附录A。5.5.3统计结果处理功能
统计结果处理应支持以下功能：显示：将分析结果按照指定的表格、折线图、饼图、柱状图等样式进行显示；导出：按CSV等通用格式导出分析结果。5.6报警与处理功能
5.6.1报警功能
报警应支持以下功能：
长时间无数据报警：对未上线时间超过7以上的设备进行报警：采集指标为空报警：对在正常工况下，采集的经度、纬度、里程、能源消耗量等任意一个指标半小时以上连续为空的设备进行报警。5.6.2报警处理功能
报警处理应支持以下功能：
处理过程跟踪：对报警信息确认和处置状态进行跟踪：一信息处置：依据不同报警类型进行设备维修、报警解除和下发信息等处置。5.7设备管理功能
5.7.1设备运行情况查询功能
设备运行情况查询应支持查询设备在线率、在线船舶数、设备报警类型、报警时间，报警处置记录等功能。
5.7.2设备开户及销户功能
设备开户及销户应支持设备开户、销户和设备换船等功能。5.7.3设备参数设置功能
设备参数设置应支持以下功能：设置：单个或批量设置服务器IP地址、端口号等参数：一审核：参数录人过程中能够进行基本的输人合理性审核，当数据不符合规定时，能自动提示正确的录人方式；
查询：根据设备名称、设备类型、下发状态等条件进行查询；一导出：按CSV等通用格式导出设备参数5.8平台管理功能
平台管理应支持以下功能：
对用户的登录和个人信息进行管理；对用户权限进行分配管理；
对系统操作日志进行管理。
JT/T1225.1—2018
5.9平台接口功能
平台接口应支持以下功能：
一共享：根据权限共享相应权限范围内的数据；导出：导出符合要求的CSV等通用格式的文件6性能要求
6.1平台总体性能
平台总体性能应满足以下要求：-7×24h不间断运行；
-MTTR不超过4h。
6.2平台响应时间
最大并发用户数达到平台设计要求时，各事务平均响应时间不应超过单用户平均响应时间的5倍。
6.3数据存储和备份
数据存储及备份应满足以下要求：数据在线存储时间不少于1年：此内容来自标准下载网
建立数据备份机制，每周对数据进行全量备份，每日对数据进行增量备份，数据恢复时间不超过5h。
7其他要求
安全要求
平台安全应满足以下要求：
数据库中关键数据和用户密码加密存储；采用日志记录数据的操作、接收和发送。日志数据至少应存储180d。7.2平台运行环境
平台运行环境应满足以下要求：网关服务器、应用服务器和数据库服务器独立部署：数据库服务器能支持大数据量存储与检索；-局域网数据传输速度不低于100MbiV/s。6
A.1在线船舶数
附录A
（资料性附录）
相关指标及计算方法
当前连接到平台且正常定位的船舶数量，单位为艘A.2在线率
在线船舶数与总船舶数的比值，计算方法见式（A.1）：R=n
×100%
式中：R——在线率；
n一在线船舶数，单位为艘；
N—总船舶数，单位为艘。
A.3有效船舶数
统计期内参与汇总计算的船舶数，单位为艘。A.4航次
船舶完成一个完整的运输生产过程。A.5
5航行里程
JT/T1225.1—2018
一个航次的标准航线里程。如在航次中途经多个港口，则需要根据船舶航行路线的顺序，将途经的各港口间标准航线里程进行相加，单位为公里（km）。A.6重载航行里程
一个完整航次中发生货物运输的标准航线里程，即从开始装货地点到航次终点的航行里程，单位为公里（km）。
A.7航行时间
统计期内船舶航行的天数，单位为天（d）。A.8平均航速
统计期内船舶平均航行一天所行驶的里程数，计算方法见式（A.2）：(A2)
式中：V一平均航速，单位为公里每天（km/d）；S总航行里程，单位为公里（km）；7
JT/T1225.1—2018
T—航行时间，单位为天（d）。A.9货运量
报告期内船舶实际运送的货物重量，单位为吨（t)。货物周转量
报告期内船舶实际运送的每批货物重量与其相应运送距离的乘积之和，计算方法见式（A.3）：Q=2(gx0)
式中：Q—货物周转量，单位为千吨公里（kt·km）；9—每批货物运量，单位为吨（t)；[—货物的航行里程，单位为公里（km）。A.11船舶能源消耗量
统计期内船舶实际消耗的能源量，单位为吨（）。2千吨公里能源消耗量
统计期内船舶单位周转量的能源消耗量，计算方法见式（A.4）：-
式中：e千吨公里能源消耗量，单位为吨每千吨公里[V（kt·km）]；E船舶能源消耗量，单位为吨（t)：Q—货物周转量，单位为千吨公里（kt·km）。3载重量利用率
统计期内船舶完成的货物周转量与其重载航程载重量的比值。重载航程载重量为统计期内船舶在运输过程中重载航行里程与总载重量的乘积，计算方法见式（A.5）：x100%
式中：u—载重量利用率；
Q货物周转量，单位为千吨公里（kt·km）；Q重载航程载重量，单位为千吨公里（kt·km）。A.14净载重量
指报告期末所拥有船舶的总载重量减去燃（物）料、淡水、粮食及供应品、人员及其行李等重量及船舶常数后，能够装载货物的实际重量，计算方法见式（A.6）：W.=W.-W,-W.-C
式中：W一净载重量，单位为吨（t)；8
W一总载重量，单位为吨（t)；
W燃（物）料重量，单位为吨（t)；JT/T1225.1—2018
W一—淡水等给养重量（含供应品，人员及其行李等重量），单位为吨（t)；船舶常数，单位为吨（t)。
