【其他行业标准】 中性墨水圆珠笔和笔芯

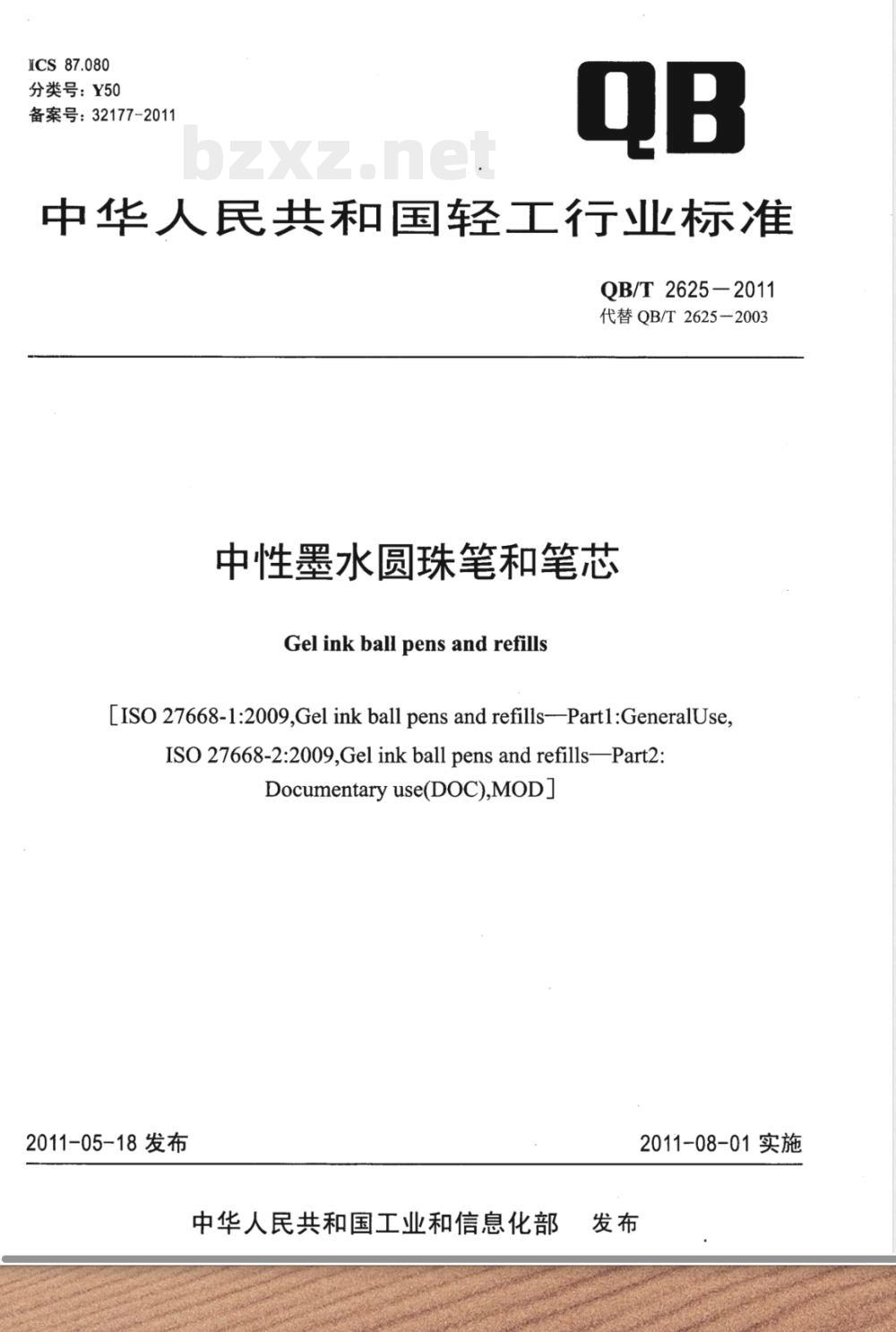

ICS87.080 分类号：Y50 备案号：32177-2011 中华人民共和国轻工行业标准 QB/T2625—2011 代替 QB/T2625—2003 中性墨水圆珠笔和笔芯 Gel ink ball pens and refills [ISO 27668-1:2009, Gel ink ball pens and refills - Part 1: General Use; ISO 27668-2:2009, Gel ink ball pens and refills — Part 2: Documentary use (DOC); MOD J] 2011-05-18 发布 中华人民共和国工业和信息化部 2011-08-01 实施 前言 QB/T2625—2011 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本标准是对 QB/T2625—2003《中性墨水笔和笔芯》的修订。本标准与 QB/T2625—2003 相比，主要技术变化如下： 1. 修改了标准的名称； 2. 修改了适用范围； 3. 增加了术语和定义； 4. 修改了产品分类； 5. 增加了书写性能要求和试验方法； 6. 删除了划线长度、出墨量、球珠固着度的要求和试验方法； 7. 修改了耐晒性项目名称和要求； 8. 增加了渗透性、复印性、保存性、耐擦性、耐乙醇性、耐盐酸性、耐氨水性、耐漂白性、出芯机构灵活性、笔杆头部孔径与笔头外径差值、金属笔夹弹性、镀层耐蚀性、可迁移元素含量和笔套安全的要求和试验方法； 9. 增加了通用试验仪器、材料和条件； 10. 修改了检验规则； 11. 修改了标志要求； 12. 修改了包装要求； 13. 修改了附录A，增加了附录B和附录C。 本标准使用重新起草法修改，采用 ISO 27668-1:2009《中性墨水圆珠笔和笔芯 第1部分：一般书写》和 ISO 27668-2:2009《中性墨水圆珠笔和笔芯 第2部分：文件书写》。本标准与 ISO 27668-1～ISO 27668-2:2009 相比，在结构上有较多调整，附录B中列出了本标准与 ISO 27668-1～ISO 27668-2:2009 章条编号变化对照览表。本标准与 ISO 27668-1～ISO 27668-2:2009 相比存在技术性差异，附录C给出了相应技术性差异及其原因的一览表。 本标准还做了下列编辑性修改： 1. 将 ISO 27668-1～ISO 27668-2:2009 整合为一个标准，标准名称改为《中性墨水圆珠笔和笔芯》； 2. 增加了附录B（资料性附录）“本标准与 ISO 27668-1～ISO 27668-2:2009 相比的结构变化情况”； 3. 增加了附录C（资料性附录）“本标准与 ISO 27668-1～ISO 27668-2:2009 的技术性差异及其原因”。 本标准由中国轻工业联合会提出。本标准由全国制笔标准化技术委员会（SAC/TC378）归口。本标准由贝发集团股份有限公司负责起草，上海市制笔工业研究所、青岛昌隆文具有限公司、晨光控股（集团）有限公司、广东金万年文具有限公司、温州天骄笔业有限公司、义乌美能笔业有限公司、昆山乐美文具有限公司、宁波市文魁控股集团有限公司、上海文正笔业有限公司、温州市爱好笔业有限公司、上海河野文化用品有限公司、宁波文具行业协会参加起草。本标准主要起草人：殷永生、周晟、陈景强、沈春红。本标准自实施之日起，代替原轻工行业标准 QB/T2625—2003《中性墨水笔和笔芯》。 1 范围 本标准规定了中性墨水圆珠笔和笔芯的术语和定义、分类、要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于一般书写和文件书写用中性墨水圆珠笔（换芯式和不可换芯式）和笔芯（以下称为“中性笔”和“笔芯”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T191 包装储运图示标志 GB/T2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T6388 运输包装收发货标志 GB/T12654—2008 书写纸 GB 21027—2007 学生用品的安全通用要求 3 术语和定义 下列术语和定义适用于本文件。 3.1 中性墨水圆珠笔 gel ink ballpen：书写时由于球珠转动使墨水黏度明显降低，停止书写时黏度回升到或接近静止状态黏度的圆珠笔。 4 分类 4.1 笔头分类 笔头按球珠直径分类（见表1）。 表1 笔头分类（线迹宽度） - 超细 (UF)：D < 0.40 mm - 特细 (EF)：0.40 ≤ D < 0.55 mm - 细 (F)：0.55 ≤ D < 0.75 mm - 中 (M)：0.75 ≤ D < 1.00 mm - 粗 (B)：D ≥ 1.00 mm 4.2 笔芯分类 笔芯分为 J、K、L、G2 和 N 型，形状和尺寸分别由图 1、图 2 和表 2、表 3 给出，形状和尺寸不同于 J、K、L、G2 型的归为 N 型。 4.3 结构分类 中性笔按其结构分为固定式和活动式。 4.4 用途分类 中性笔按其书写用途及性能分为一般书写和文件书写。 5 要求 5.1 中性笔和笔芯的性能应符合表4的规定。 表4 一般书写要求 - 初写性能：100mm 内出墨正常 - 渗透性：UF(>400m), EF(>300m), F(>150m), M/B(>100m) - 干燥性：≤ 20s - 复印性：覆盖纸应无墨迹 - 耐水性：线迹经擦拭后保持可见 - 耐光性：(50±2)℃，10天，按 7.1 和 7.2 进行试验 - 间歇书写：(40±2)℃，(55±5)%R.H，90天，按 7.1 和 7.2 进行试验 - 保存性：≥ 24h，线迹保持可见 - 耐擦性：≥ 24h，线迹保持可见 - 耐乙醇性：≥ 24h，线迹保持可见 - 耐盐酸性：≥ 24h，线迹保持可见 - 耐氨水性：≥ 24h，线迹保持可见 - 耐漂白性：≥ 5min，线迹保持可见 （注：适用于有“耐水”或“WR”标志的中性笔和笔芯；当对试验结果有异议时，B法为仲裁试验方法。） 5.2 中性笔的其他性能应符合表5 规定。 表5 其他性能要求 - 出芯机构灵活性：使用、复位转换灵活、复位时球珠不外露 - 笔杆头部孔径与笔头外径差值：≤ 0.20 mm - 金属笔夹弹性：无缝隙 - 耐冲击性：1m 高度水平跌落，能书写正常、零部件无开裂、变形、脱落 - 镀层抗蚀性：≥ 3min，不露基材 - 外观：表面光洁，无擦伤、裂纹等缺陷；整笔无明显歪斜；零部件装配平服、牢固；标志字迹清晰 5.3 未成年学生使用的中性笔，笔或笔芯中的墨水以及笔杆（包括笔套）上的涂层中可迁移元素含量应符合 GB 21027—2007 中 3.1 的规定，笔套安全应符合 GB 21027—2007 中 3.7 的规定。 6 通用试验仪器、材料和条件 6.1 划圆书写机 当使用划圆书写机时，应设定至满足下列条件： a) 书写载荷：笔头代码为 UF 为 (0.5±0.05) N；笔头代码为 EF、F、M、B 为 (1.0±0.1) N； b) 书写角度：65°±5°； c) 划线速度：(4.5±0.5) m/min； d) 书写格式：间距为 2mm～5mm 的连续螺旋线（周长 100mm）； e) 衬垫板：抛光的不锈钢板。 6.2 书写纸 符合 GB/T12654—2008 的定量规格为 70g/m² 书写纸。 6.3 样品 （文本未完）
