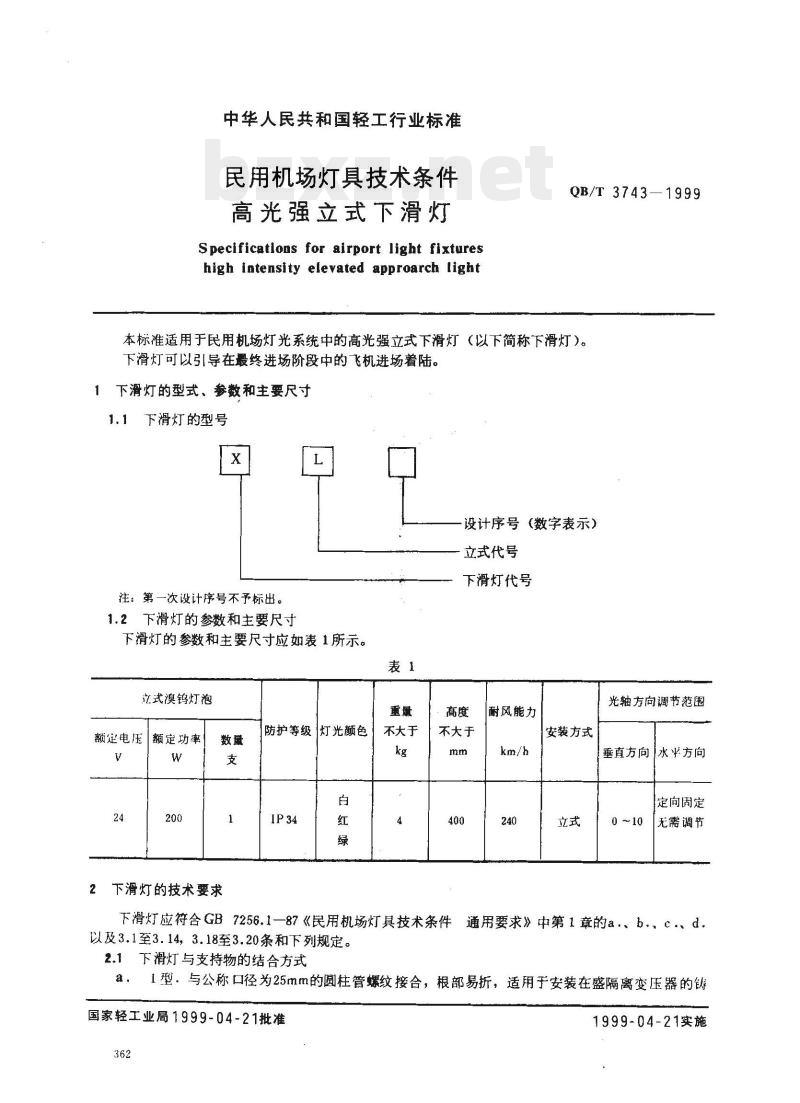

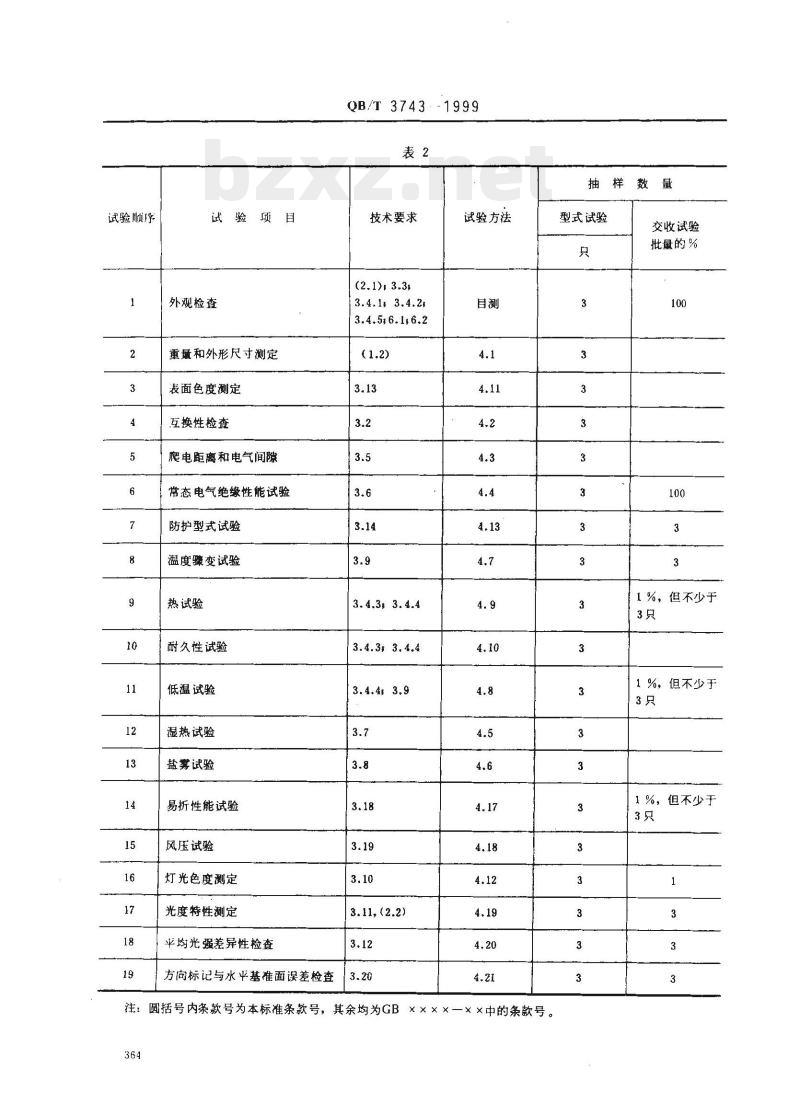

中华人民共和国轻工行业标准 民用机场灯具技术条件 高光强立式下滑灯 Specifications for airport light fixtures high intensity elevated approach light QB/T3743—1999 本标准适用于民用机场灯光系统中的高光强立式下滑灯（以下简称下滑灯）。下滑灯可以引导在最终进场阶段中的飞机进场着陆。 1 滑滑灯的型式、参数和主要尺寸 1.1 滑滑灯的型号 设计序号（数字表示）+ 立式代号（注：第一次设计序号不予标出） 1.2 滑滑灯的参数和主要尺寸 下滑灯的参数和主要尺寸应如表1所示： 【表1】 - 灯泡：卤钨灯泡 - 额定功率：24 W - 额定电压：200 V - 数量：1 支 - 防护等级：IP34 - 灯光颜色：白、红、绿 - 重量：不大于 4 kg - 高度：不大于 400 mm - 耐风能力：240 km/h - 安装方式：立式 - 光轴方向调节范围：垂直方向 0~10°，水平方向无需调节 - 安装方式：定向固定 下滑灯应符合GB7256.1—87《民用机场灯具技术条件通用要求》中第1章的a.b、c、d以及3.1至3.14，3.18至3.20条和下列规定。 2 滑滑灯的结合方式 a. 1型：与公称口径为25mm的圆柱管螺纹接合，适用于安装在隔离变压器铁箱顶盖上。 b. 2型：套在公称口径为25mm的镀锌钢管顶端，用螺钉固定。适用于需要提高下滑灯高度之处。 2.2 滑滑灯的光度特性 下滑灯的光通输出应大部分集中在以参考轴为中心的一个锥形空间内，发光强度的分布如下图所示。 注：①曲线为圆形，按公式计算。a、b值见下表。 ②在a=10、b=5.5椭圆范围内，光强最大值应不大于光强平均值的1.5倍。 3 试验方法 本标准第2章引用的GB7256.1—87中的各条款所规定的技术要求分别按照该标准中相应的试验方法条款的规定进行。 4 检验规则 应按GB7256.1—87第5章的规定进行。但交货试验和型式试验的试验项目、试验方法、顺序和数量应按表2进行。 【表2】检验项目、试验方法及抽样要求 1. 外观检查 | 目测 | 型式：1 | 交货：100% 2. 重量和外形尺寸测定 | 4.1 | 型式：3 | 交货：100% 3. 表面色度测定 | 4.11 | 型式：3 | 交货：100% 4. 互换性检查 | 4.2 | 型式：3 | 交货：3 5. 爬电距离和电气间隙 | 4.3 | 型式：3 | 交货：3 6. 常态电气绝缘性能试验 | 4.4 | 型式：3 | 交货：3 7. 防护型式试验 | 4.13 | 型式：3 | 交货：1%（不少于3只） 8. 温度骤变试验 | 4.7 | 型式：3 | 交货：1%（不少于3只） 9. 热试验 | 4.9 | 型式：3 | 交货：1%（不少于3只） 10. 耐久性试验 | 4.10 | 型式：3 | 交货：1%（不少于3只） 11. 低温试验 | 4.8 | 型式：3 | 交货：3 12. 湿热试验 | 4.5 | 型式：3 | 交货：3 13. 盐雾试验 | 4.6 | 型式：3 | 交货：3 14. 易折性能试验 | 4.17 | 型式：3 | 交货：3 15. 风压试验 | 4.18 | 型式：3 | 交货：3 16. 灯光色度测定 | 4.12 | 型式：3 | 交货：3 17. 光度特性测定 | 4.19 | 型式：3 | 交货：3 18. 平均光强差异性检查 | 4.20 | 型式：3 | 交货：3 19. 方向标记与水平基准面误差检查 | 4.21 | 型式：3 | 交货：3 （注：圆括号内条款号为本标准条款号，其余均为GB××××—×中的条款号） 5 标志、包装、运输、保管和制造厂保证 应按GB7256.1—87第6章的规定进行。 附加说明： 本标准由中华人民共和国轻工部提出，由上海市灯具研究所归口。本标准由上海市灯具研究所和中国民用航空机场设计院起草。本标准主要起草人：刘承沛、杨其和、秦奇、赵广川。 批准日期：1999-04-21 实施日期：1999-04-21
