【QB轻工标准】 羽毛球网柱

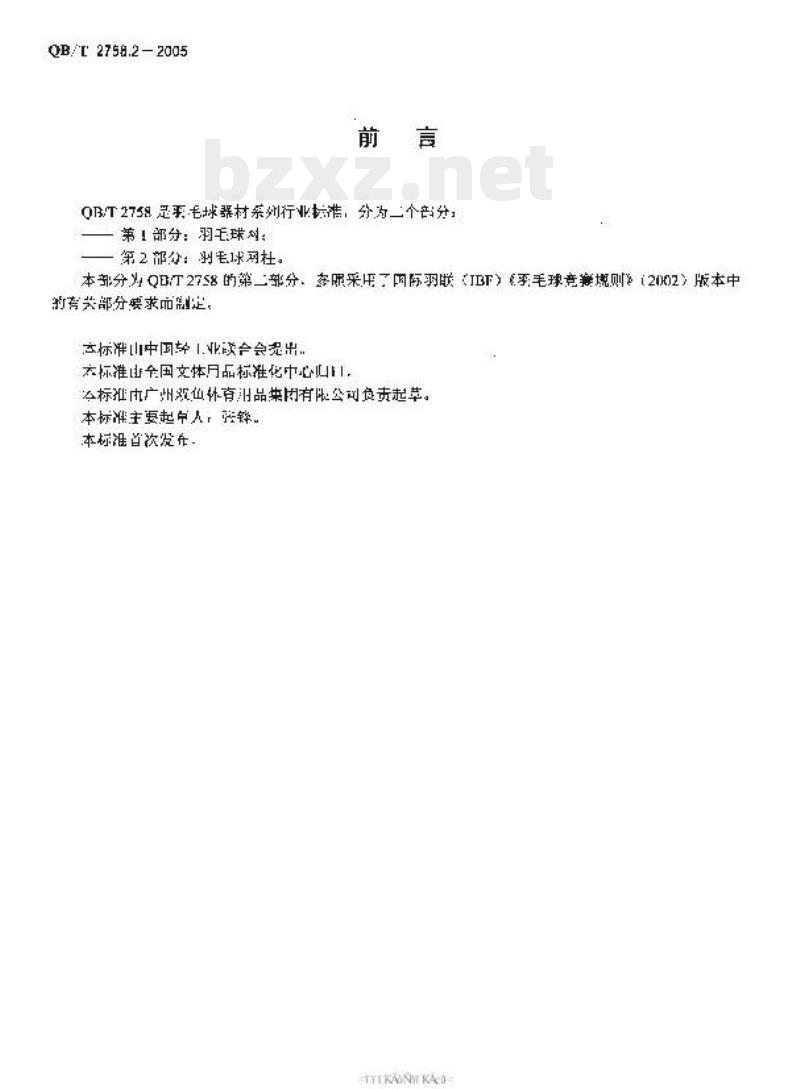

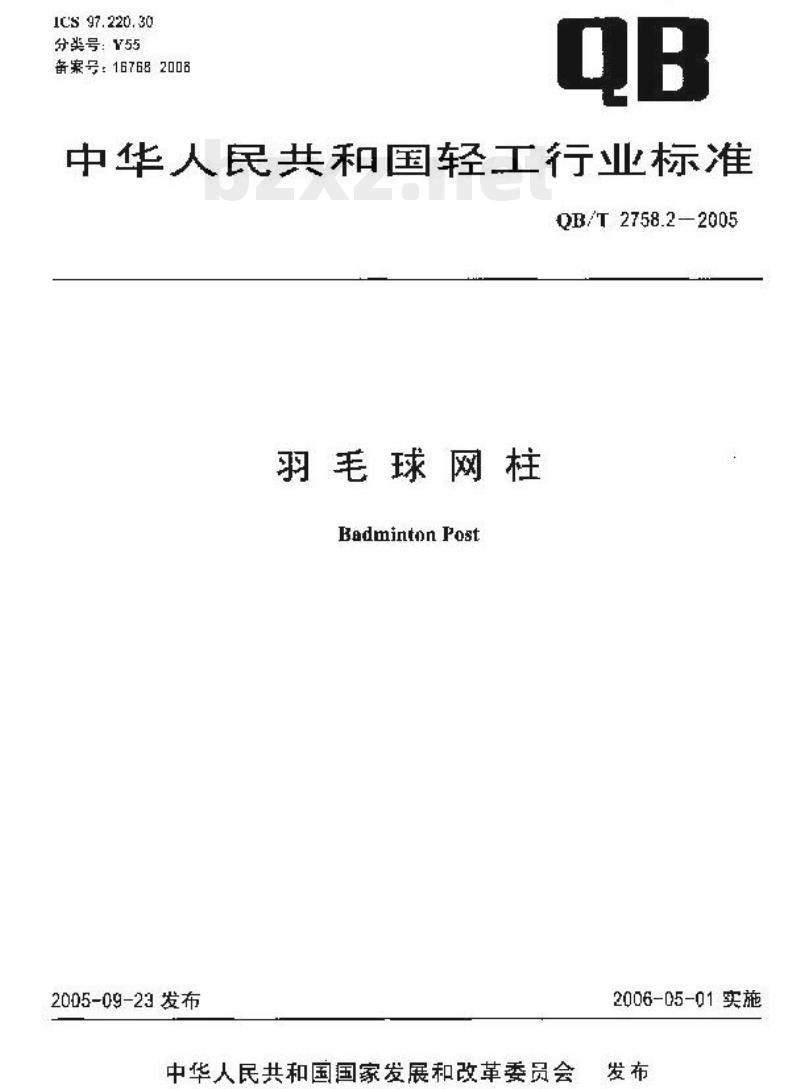

QB/T 2758.2—2005 中华人民共和国轻工行业标准 羽毛球网柱 Badminton Post 2005-09-23 发布 2006-05-01 实施 前言 QB/T 2758 是毛球器材系列行业标准，分为两个部分：第 1 部分：羽毛球网杆；第 2 部分：羽毛球网柱。本部分（QB/T 2758.2）是依据国际羽联（IBF）羽毛球竞赛规则（2002版本）中的相关部分要求而制定。 本标准由中国体育用品标准化技术委员会提出，由广州双仙林体育用品有限公司负责起草。本标准为首次发布。 1 范围 本标准规定了羽毛球网柱的产品规格、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于供羽毛球竞赛和训练用的羽毛球网柱。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。引用的标准日期，其随后的修改（包括勘误内容）或修订均不适用于本标准，然而，鼓励用户根据本标准达成协议的各方研究是否也采用这些文件的最新版本。 - 国际羽联（IBF）羽毛球竞赛规则（2002年） - GB/T 2928.1 计数抽样检验程序 第1部分：按接收质量限（AQL）进行抽样检验的程序 - GB/T 2929.1 计数抽样检验程序 第1部分：按接收质量限（AQL）进行抽样检验的计划 3 产品规格 3.1 羽毛球网柱按其安装形式不同分为：移动式羽毛球网杆和固定式羽毛球网杆。 3.2 羽毛球网柱的基本尺寸应符合表 1 的规定。 表 1 羽毛球网柱尺寸 | 名称 | 中心高度 H | 底部深度 D（固定式） | | :--- | :--- | :--- | | 优等品 | 1524 ± 3 mm | 1550 ± 5 mm | | 等品 | 1524 + 5 / -3 mm | 1550 + 5 / -5 mm | | 合格品 | 1524 + 15 / 0 mm | 1550 + 15 / 0 mm | 4 要求 4.1 质量等级 按质量和用途不同分为：优等品、等品和合格品三种。 4.2 基本尺寸 羽毛球网柱的基本尺寸应符合表 1 的规定。 4.3 机械要求 4.3.1 网拉紧时，网应稳固地保持垂直，立柱相对于地面的垂直公差：优等品 ≤ 1/1000；等品 ≤ 1/500；合格品 ≤ 1/100。 4.3.2 羽毛球网柱在受到外力作用下，不能发生位移和变形。优等品经不低于 1200N 的拉力试验（5min）后，去除载荷，立柱应恢复原状，不应有永久变形。 4.3.3 移动式网柱：移动时轻便灵活，使用时轮座不应发生滑动。 4.4 紧网装置 4.4.1 紧网机构应能整齐平放。 4.4.2 卷动应灵活，可轻松进行紧或松调节。 4.5 表面要求 优等品、等品及合格品的表面不应有折皱、划痕、凹坑、裂纹、气泡、凹凸、锈蚀、涂层不均等缺陷。合格品表面应平整、无明显缺陷。 5 试验方法 5.1 基本尺寸测量：使用标准尺量取各部分尺寸。 5.2 垂直度测量：使用量具测量立柱垂直度。 5.3 拉力试验：按 4.3.2 规定的载荷进行拉力试验。 5.4 表面质量检查：目测检查表面是否存在缺陷。 6 检验规则 6.1 验收检验 6.1.1 采用 GB/T 2828.1 抽样方案进行抽样。 6.1.2 检验水平应符合 AQL 规定。 6.2 型式检验 6.2.1 型式检验应进行不少于一次，样品的检验应符合规定。 7 标志、包装、运输与贮存 7.1 标志 产品标志应包括：产品名称、企业名称、型号、采用的标准编号、生产日期等。 7.2 包装 7.2.1 内包装：应采用适用的材料进行包装。 7.2.2 外包装：应采用坚固的包装材料，防止受潮、受压。 7.3 运输 运输过程中应注意防潮、防撞、防挤压，确保产品不被损坏。 7.4 贮存 应在干燥、通风、无污染的环境下水平存放。存放超过 8 个月的产品应拆包检验。在有效期内，产品不应生锈。
