【QB轻工标准】 灯丝型号的命名方法

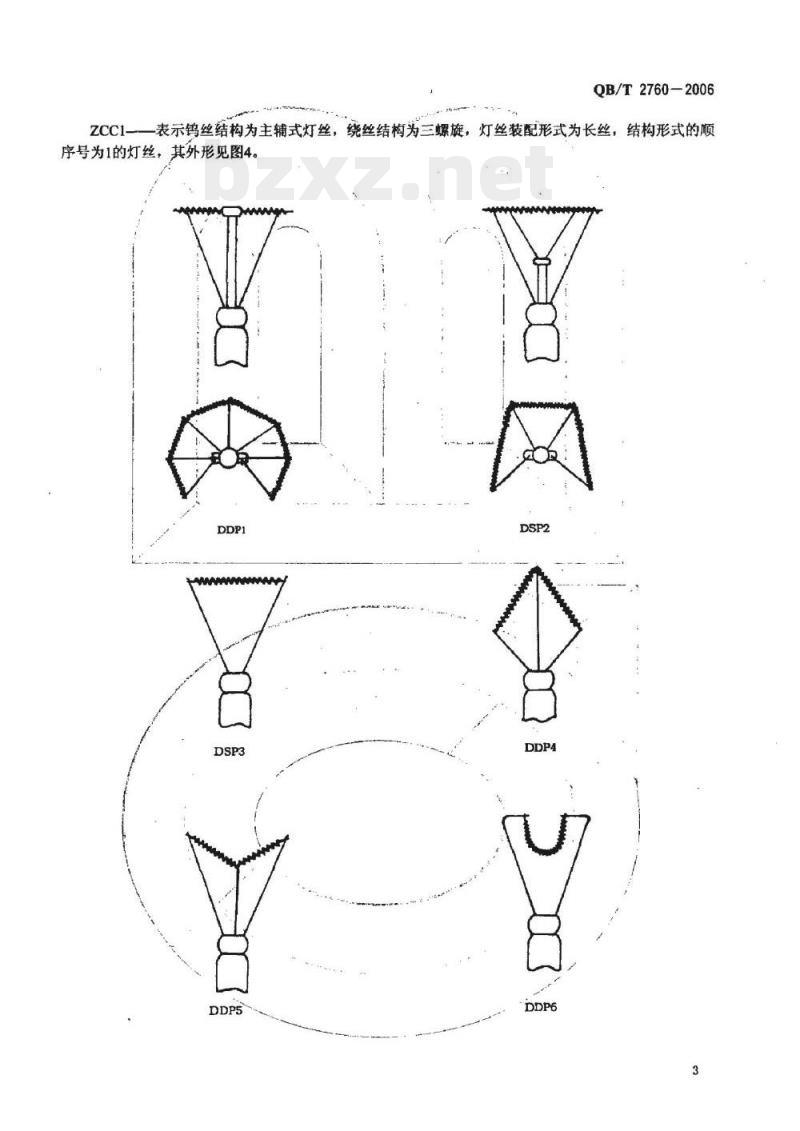

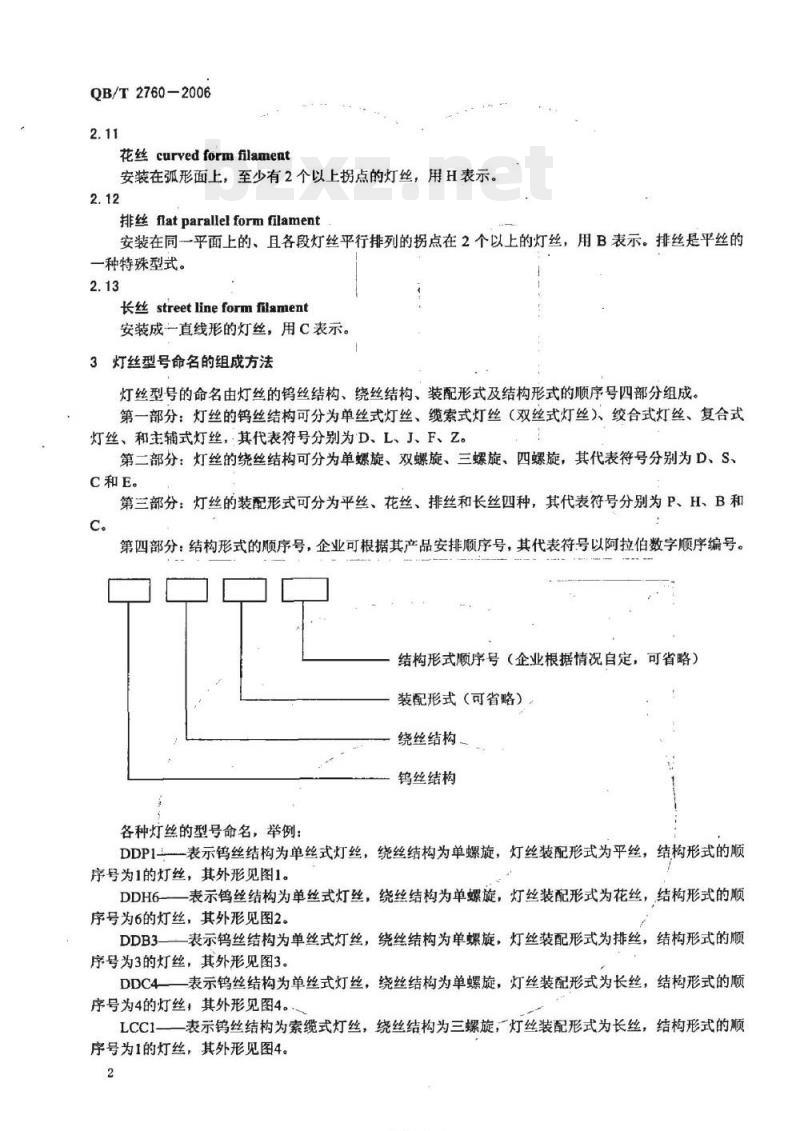

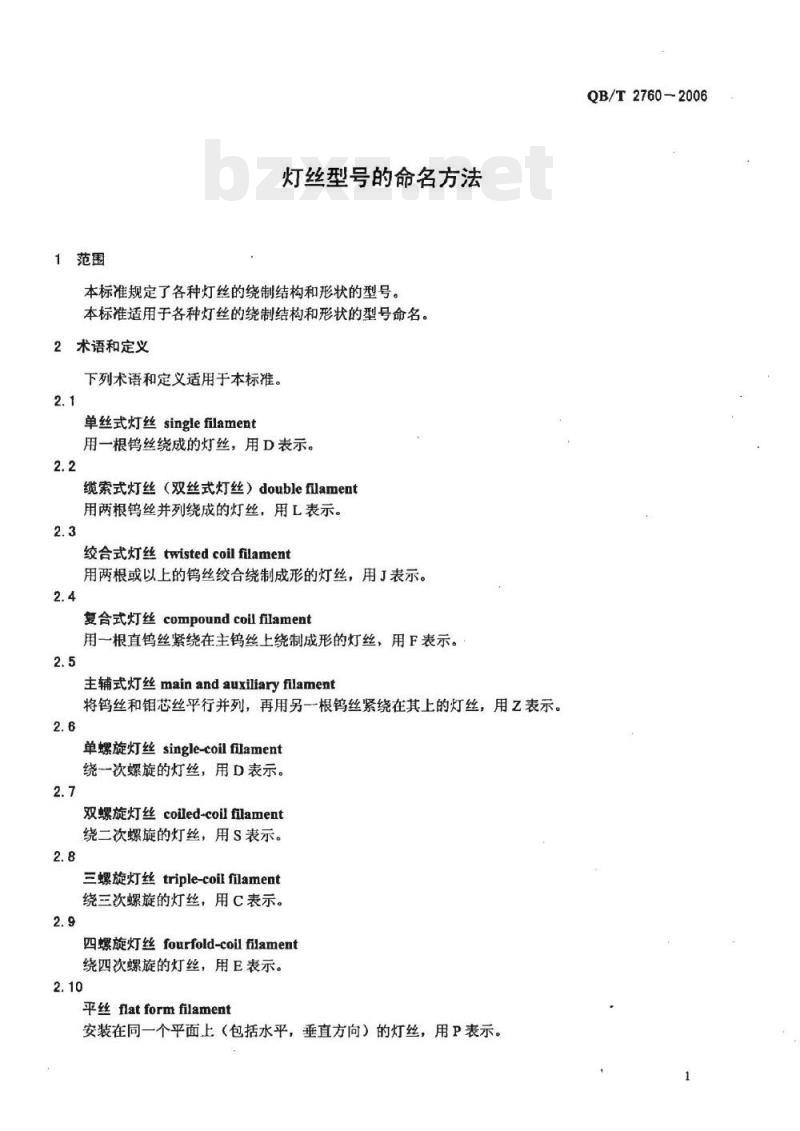

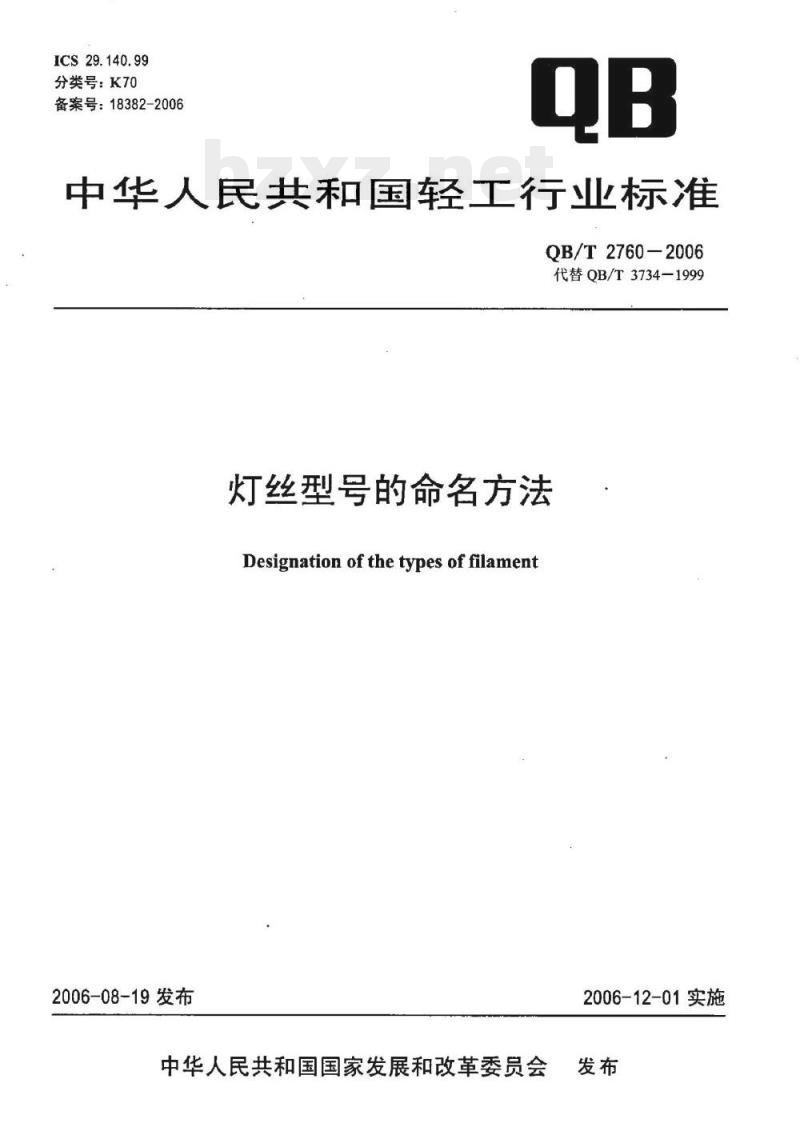

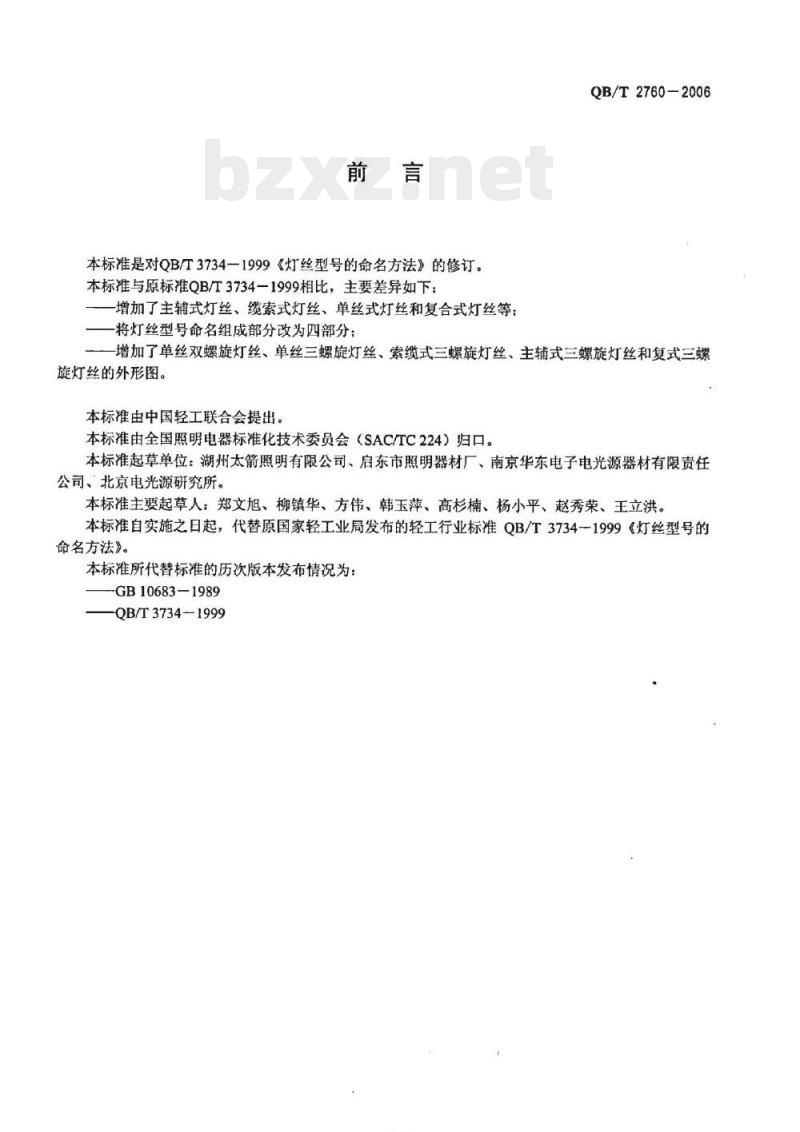

中华人民共和国轻工行业标准 QB/T2760-2006 代替QB/T3734-1999 灯丝型号的命名方法 Designation of the types of filament 发布日期：2006-08-19 实施日期：2006-12-01 发布单位：中华人民共和国国家发展和改革委员会 前言 本标准是对QB/T3734-1999《灯丝型号的命名方法》的修订。本标准与原标准QB/T3734-1999相比，主要差异如下： - 增加了主辅式灯丝、缆索式灯丝、单丝式灯丝和复合式灯丝等； - 将灯丝型号命名组成部分改为四部分； - 增加了单丝双螺旋灯丝、单丝三螺旋灯丝、索缆式三螺旋灯丝、主辅式三螺旋灯丝和复式三螺旋灯丝的外形图。 本标准由中国轻工联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。 本标准起草单位：湖州太箭照明有限公司、启东市照明器材厂、南京华东电子电光源器材有限责任公司、北京电光源研究所。 本标准主要起草人：郑文旭、柳镇华、方伟、韩玉萍、高杉楠、杨小平、赵秀荣、王立洪。 本标准自实施之日起，代替原国家轻工业局发布的轻工行业标准QB/T3734-1999《灯丝型号的命名方法》。 1 范围 本标准规定了各种灯丝的绕制结构和形状的型号。本标准适用于各种灯丝的绕制结构和形状的型号命名。 2 术语和定义 下列术语和定义适用于本标准。 2.1 单丝式灯丝 (single filament)：用一根钨丝绕成的灯丝，用D表示。 2.2 缆索式灯丝 (double filament)：用两根钨丝并列绕成的灯丝，用L表示。 2.3 绞合式灯丝 (twisted coil filament)：用两根或以上的钨丝绞合绕制成形的灯丝，用J表示。 2.4 复合式灯丝 (compound coil filament)：用一根直钨丝紧绕在主钨丝上绕制成形的灯丝，用F表示。 2.5 主辅式灯丝 (main and auxiliary filament)：将钨丝和钼芯丝平行并列，再用另一根钨丝紧绕在其上的灯丝，用Z表示。 2.6 单螺旋灯丝 (single-coil filament)：绕一次螺旋的灯丝，用D表示。 2.7 双螺旋灯丝 (coiled-coil filament)：绕二次螺旋的灯丝，用S表示。 2.8 三螺旋灯丝 (triple-coil filament)：绕三次螺旋的灯丝，用C表示。 2.9 四螺旋灯丝 (fourfold-coil filament)：绕四次螺旋的灯丝，用E表示。 2.10 平丝 (flat filament)：安装在同一个平面上（包括水平，垂直方向）的灯丝，用P表示。 2.11 花丝 (curved form filament)：安装在弧形面上，至少有2个以上拐点的灯丝，用H表示。 2.12 排丝 (flat parallel form filament)：安装在同一平面上的、且各段灯丝平行排列的拐点在2个以上的灯丝，排丝是平丝的一种特殊型式，用B表示。 2.13 长丝 (straight line form filament)：安装成一直线形的灯丝，用C表示。 3 灯丝型号命名的组成方法 灯丝型号的命名由灯丝的钨丝结构、绕丝结构、装配形式及结构形式的顺序号四部分组成。 第一部分：灯丝的钨丝结构。可分为单丝式灯丝、缆索式灯丝（双丝式灯丝）、绞合式灯丝、复合式灯丝和主辅式灯丝，其代表符号分别为D、L、J、F、Z。 第二部分：灯丝的绕丝结构。可分为单螺旋、双螺旋、三螺旋、四螺旋，其代表符号分别为D、S、C和E。 第三部分：灯丝的装配形式。可分为平丝、花丝、排丝和长丝四种，其代表符号分别为P、H、B和C。 第四部分：结构形式的顺序号。企业可根据其产品安排顺序号，其代表符号以阿拉伯数字顺序编号（可省略）。 灯丝型号命名举例： - DDP1：钨丝结构为单丝式灯丝（D），绕丝结构为单螺旋（D），灯丝装配形式为平丝（P），结构形式的顺序号为1。 - DDH6：钨丝结构为单丝式灯丝（D），绕丝结构为单螺旋（D），灯丝装配形式为花丝（H），结构形式的顺序号为6。 - DDB3：钨丝结构为单丝式灯丝（D），绕丝结构为单螺旋（D），灯丝装配形式为排丝（B），结构形式的顺序号为3。 - DDC4：钨丝结构为单丝式灯丝（D），绕丝结构为单螺旋（D），灯丝装配形式为长丝（C），结构形式的顺序号为4。 - LCC1：钨丝结构为缆索式灯丝（L），绕丝结构为三螺旋（C），灯丝装配形式为长丝（C），结构形式的顺序号为1。 - ZCC1：钨丝结构为主辅式灯丝（Z），绕丝结构为三螺旋（C），灯丝装配形式为长丝（C），结构形式的顺序号为1。
