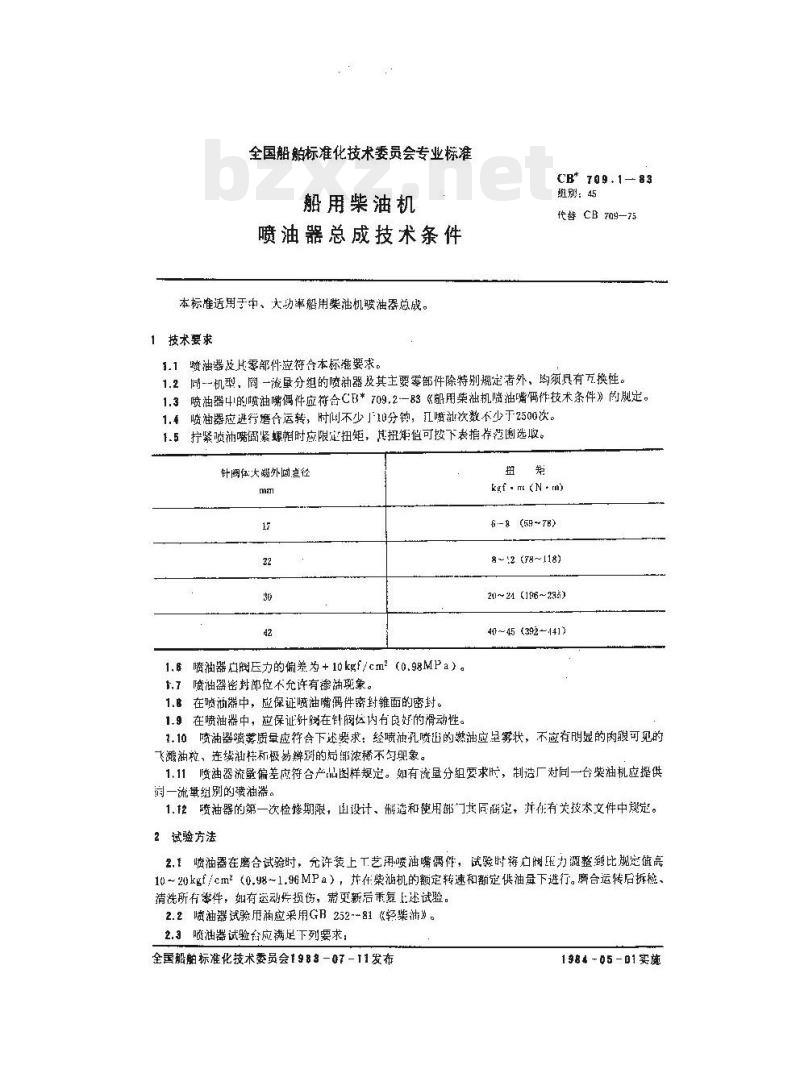

【CB船舶标准】 船用柴油机喷油器总成技术条件

全国船舶标准化技术委员会专业标准船用柴油机
喷油器总成技术条件
本标准适用于中、大功率船用案油机喷油器总成。1技术要求
CB*709.1-83
组别：45
使替 CB 709—75
1.1喷油器及其零部件应符合本标准要求。1.2同-机型，离一流量分组的喷油器及其主要零部件除特别规定者外，阅须具有万换性。1.3喷油器中的喷油嘴偶件应符合CB*709.2-83《解用柴油机喷油嘴需作技术条件》的舰定。1.4喷油器应进行磨合运转，时间不少」10分钠，江喷融次数不少于2500次。拧紧喷袖嘴阎紧螺相时应限定扭矩，其扭矩值可按下表推荐范围选。1.5
针阀体大竭外面宣径
1.6喷油器启阀压力的偏差为+10kgf/cm2（0.98MPa）。t.7喷油器密封部位不允许有参油现象。1.8在喷沥器中，应保证喷油嘴偶件穿封锥面的密封。1.9在喷油器中，应保证针膨在针阀内有良好的滑动性。朔
kgf - mt (N-m)
6-8(59~78)
8~12 (78~118)
201~24（196~286）
40~45(392:41)
1.10喷油器溃雾质量应符合下述要求：经喷油孔喷出的燃油应呈雾状，不应有明显的肉跟可见的飞溉油粒、连续涵耗和极易辨研的局浓稀不勾现象。1.11喷油器流量偏差应符合产品图样规定。如有流量分组要求压，制造厂对同一台柴油机应提供润一流掌组别的磺油器。
1.12喷油器的第一次检修期限，围设计、造和使用部门共同商定，并在有关技本文件中规定。2试验方法
2.1喷油器在磨合试验时，许装上工艺用喷油嘴偶件，试验时将启阅E力调整比规定值高10~20kgf/cm2（0.98-1.96MPa），并在柴机的额定转速和额定供油母下进行。磨合运转后拆检、清洗所有零件，如有运动片损伤，需更新后重复上述试验。2.2喷油器试验用油应采用GB252--81《轻柴淋》。2.3喷油器试验合应满足下列要求,全国船舶标准化技术委员会198-07-11发布1984 -05-01实施

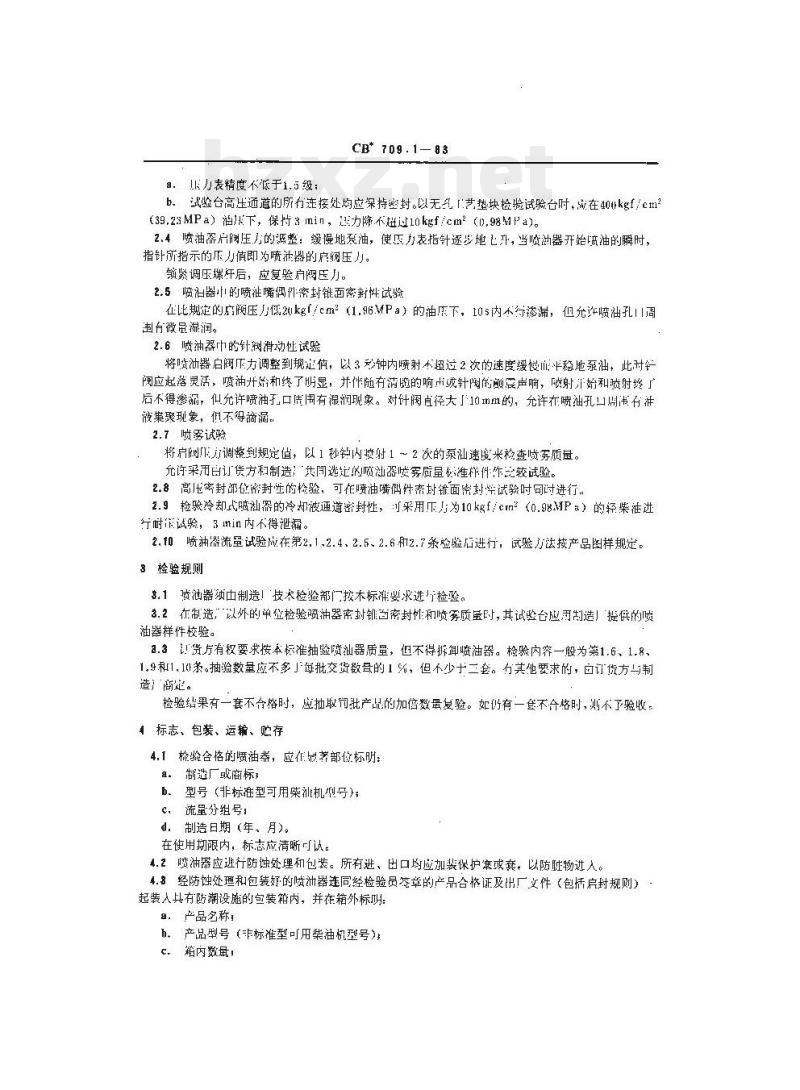

8.力表精度不低于1.5级：
CB* 709:1-83
b试验台高压通道的所有连接处均应保持密封。以无乱\艺垫块检验试验台时，成在40kgf/cm2（39.23MPa）拍下，保持3min，送力降不过10kgf/cm2（n，98MPa)。2.4喷油器启剐压方的滤整：缓慢地衰油，使压力表指针逐步地匕升，当喷油器开始流油的瞬时，指针所指示的压力值即为喷泄器的房阔压力，筑紧调压螺汗后，应复验启阀压力。2.5喷器中的喷注嘴偶件封链面案封性试验在比规定的启阀压力低2ukgl/cm（1.96MPa）的油压下，10s内不行渗漏，但允许喷油孔11周围有微量湿润。
2.6喷油器中的针剂滑动性试验
将喷冲器启闷力调整到规定值，以3秋钟内喷射不超过2次的速度缓慢而平稳地泵油，此对针应起落灵活，喷油开始和终了明显，并伴随有清随的响市或针阀的顾震声响，喷射干始和喷射终了后不得渗漏，似允许喷油于口虎围有湿润现象。对计阀直径大「10nm的，允许在喷油孔口周有准液集聚现象，但不得滴漏。Www.bzxZ.net
2.7喷雾试验
将启阅所方调整到规定值，以1秒钟内遗射1～2次的泵汕速度来检查喷雾质量。允许采用良订货方和制造！共同选定的喷汕器峻雾质量松准样件作总较试验。2.8高龙密封部位密封性的检验，可在喷油嘴码件案封锥面封学试验时同讨进行。2.9检验冷却式喷汕器的冷却液通道密封性，可采用压方为10kgf/cm（0.98MPa）的轻柴准进行耐准试验，3min内不得泄漏。2.10喷油器流量试验应在第2.1.2.4、2.5、2.6和2.7条检验店进行，试验方法按产品图样规定。3检验规则
3.1贷油器须由制造！技术检验部门按木标准要求进行检验。3.2在制造，以外的单位检验喷油器案封锥百案封性和喷雾质虽时，其试验台应用制造」提供的喷油器样件校验。
a.3！货方有权要求按本标准抽验喷汕器质量，但不得拆卸喷油器。检验内容一般为第1.6、1.8.1.9和1.1条。抽验数量应不多」每批交货数号的1%，但不少于三套。勺其他要求的，自订货方与制造”商处。
检验结果有一套不合格时，应抽取司批产品的加倍数量复验。如仍有一套不合格时，则不了验收，标志、包装、运输、贮存
4.1检验合格的喷油幕，应在显著部位标明：8。制造厂或商标
b。型号（非标准型可用柴汕机号)；c．流量分组号！
d．制造日期（年、月)。
在使用期限内，标志应清晰可认。4.2喷油器应逝行防蚀处理和包装。所有进、出口均应加装保护寒或套，以防脏物进人。4.名经防蚀处理和包装好的喷冲器连同经检验员签章的产品合格证及出厂文件（包启封规则）起装人具有防潮设施的包装箱内，并在箱外标明：8．产品名称！

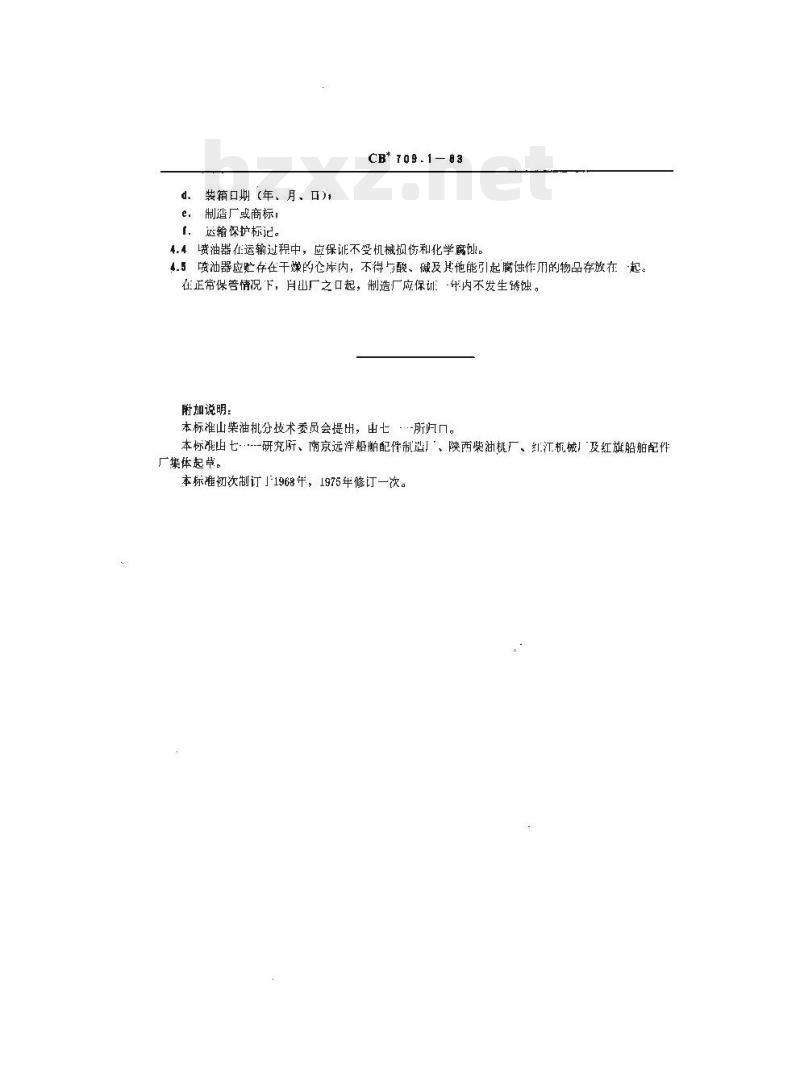

h．产品型号（非标准型可用柴油机型号）c。箱内数最，
装箱口期（年、月、口)，
制造厂或商标；
．送输保护标记。
CB*709.1-83
馈油器在运输过程中，应保证不受机械损伤和化学腐蚀。4.4
喷油器应贮存在干燥的仑库内：不得与酸、碱及其他能引起腐蚀作用的物品存放在起。4.5
在正常保普情况下，月山厂之口起，制造厂应保证年内不发生锈蚀。附加说明：
本标准山柴油机分技术委员会提出，出七-所归口。本标混山七-研究所、南京远洋船舶配件制造」、陕西柴油机厂、红江机械」及红旗船舶配件厂集体起毕。
本标准初次制订」1968年，1975年修订一次。
