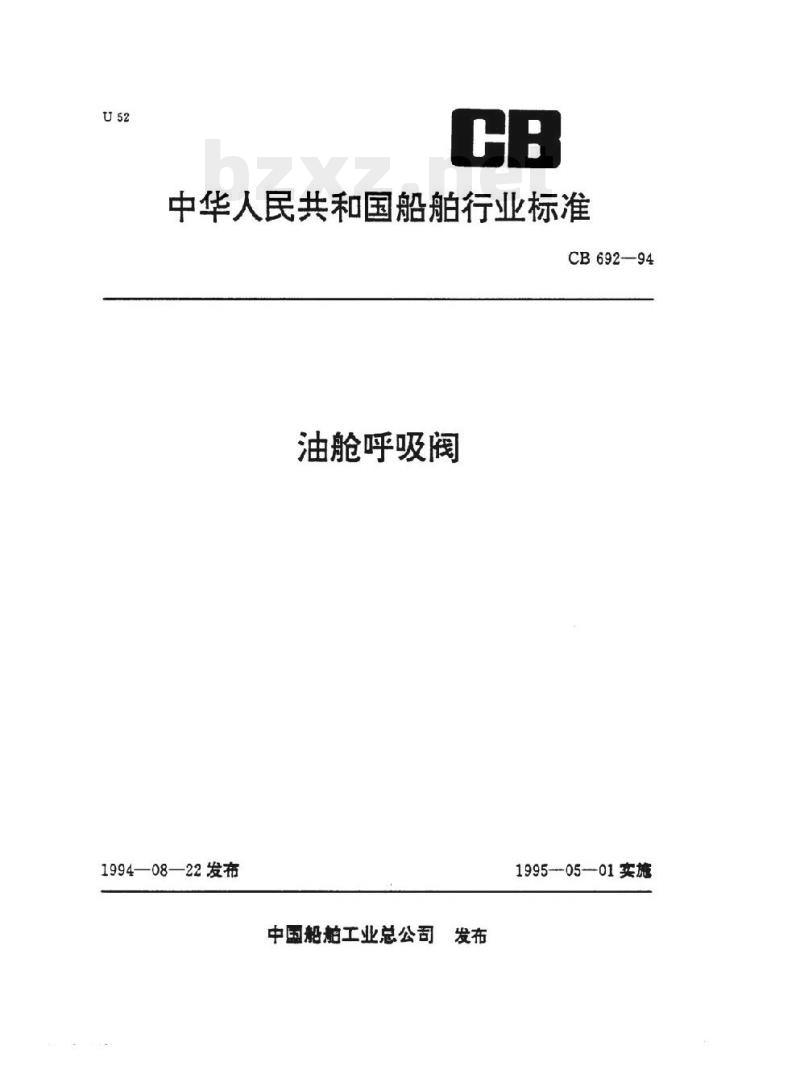

中华人民共和国船舶行业标准
CB692—94
油舱呼吸阀
1994—08—22发布
中国船舶工业总公司发布
1995-05-01实施

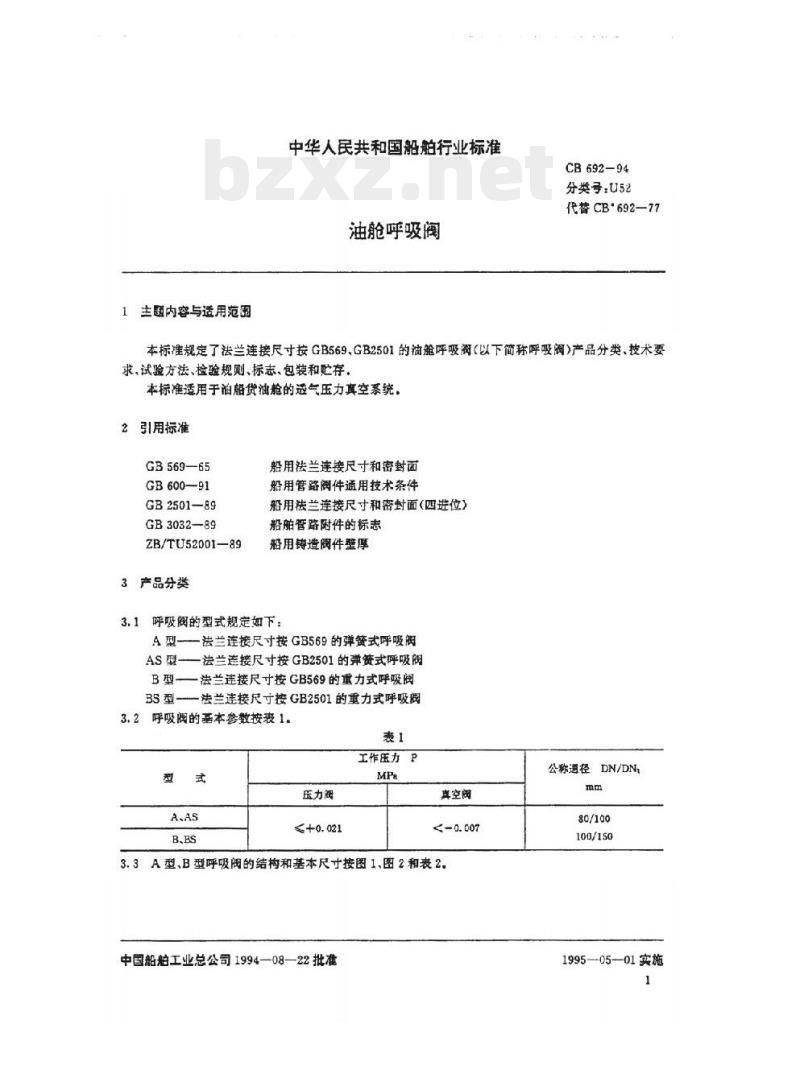

1主题内容与适用范围
中华人民共和国船舶行业标准
油舱呼吸阀
CB692-94
分类号：U52
代替CB692—77
本标准规定了法兰连接尺寸按GB569、GB2501的油舱呼吸阀（以下简称呼吸阀）产品分类、技术要求，试验方法、检验规则、标志、包装和贮存。本标准适用于油船贷油舱的透气压力真空系统。2引用标准
GB569—65
GB600—91
GB2501—89
GB3032—89
ZB/TU52001—89
3产品分类
船用法兰连接尺寸和密封面
船用管路阀件通用技术条件
船用法兰连接尺寸和密封面（四进位）船舶管路附件的标志
船用铸造阀件壁厚
3.1呼吸阀的型式规定如下：
A型一—法兰连接尺寸按GB569的弹簧式呼吸阀AS型—法兰连接尺寸按GB2501的弹簧式呼吸阀B型——法兰连接尺寸按GB569的重力式呼吸阀BS型一法兰连接尺寸按GB2501的重力式呼吸阀3.2呼吸阀的基本参数按表1。
工作压力P
B、BS
压力阀
≤+0.021
真空阀
3.3A型、B型呼吸阀的结构和基本尺寸按图1.图2和表2.中国船工业总公司1994—08—22批准公称通径DN/DN
80/100
100/150
1995—05—01实施
油能接口
CB 692-94

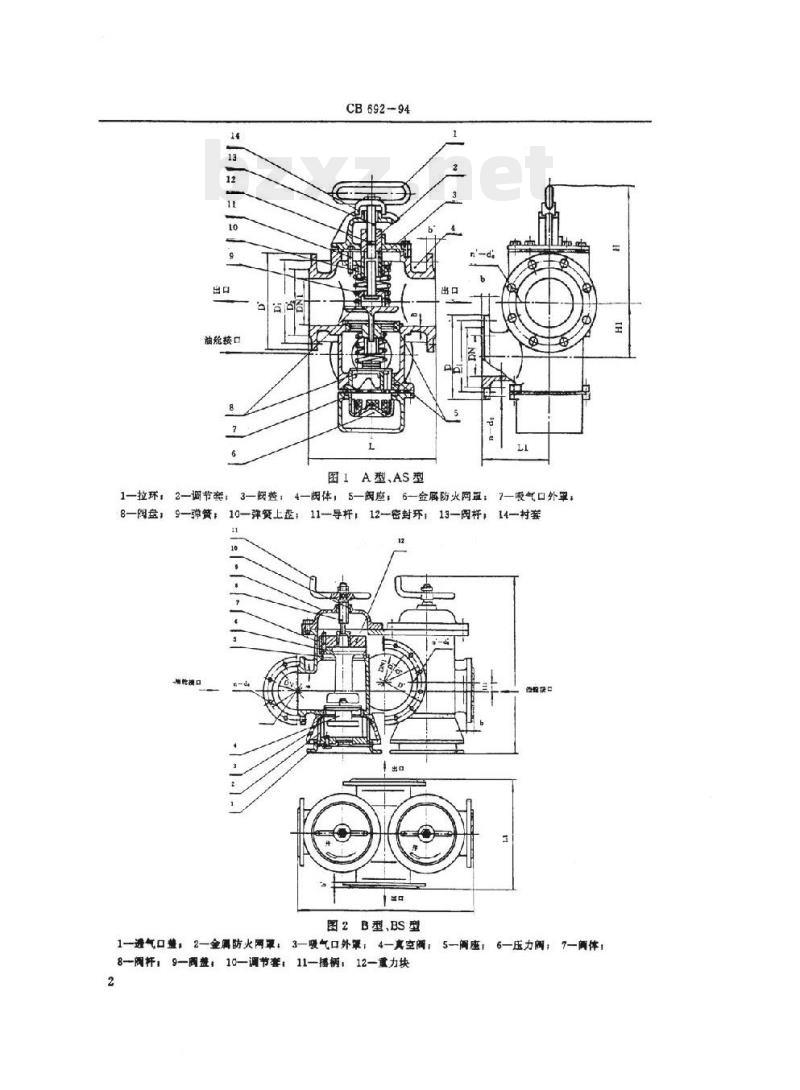

图1A型、AS型
1—拉环：2—调节案：3—阅盖：4—阀体，5—阀座，6—金底防火网置：7—吸气口外罩，8—闵盘，9一弹贫：10—弹贫上盘：11一导杆，12-密封环：13-阅杆，14一村套11
随款提口
图2B型，BS型
通盈中
1一进气口整：2一金属防火网罩，3一暖气口外录，4—真空阔，5—阔座：6一压力阔；7一阔体；8—阔杆：9—阅盖：10—调节套：11—播柄，12—量力块2
公称通径
DN/DN1
80/100
100/150
公称通径
DN/DN1
80/100
100/150
油舱接口法兰
190158
CB692-94
结构尺寸
法兰连接尺寸
出口嵌兰

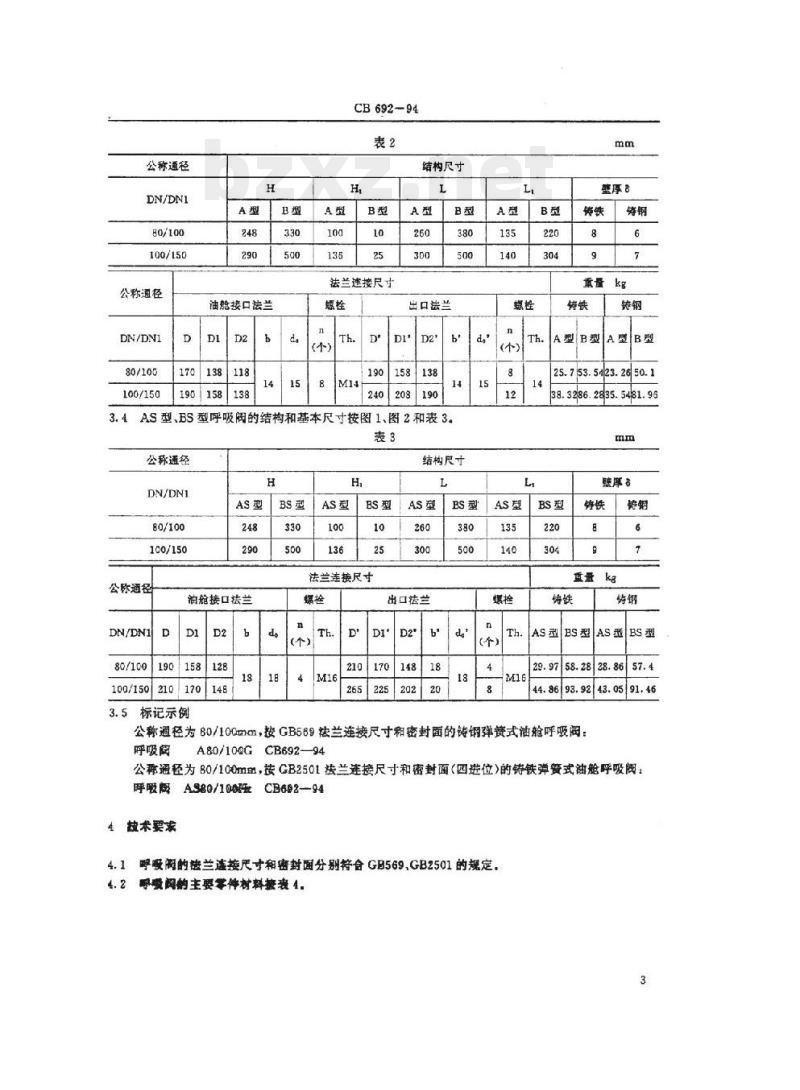

3.4AS型、BS型呼吸阀的结构和基本尺寸按图1、图2和表3。表3
公称通径
DN/DNI
80/100
100/150
公称通径
油舱接口法兰
DN/DN1
80/100
100/150
法兰连接尺寸
（个）
结构尺寸
出口法兰
壁厚8
A型B型A型B型
25.7 53.5423.2650.1
38.3286.2835.5481.96
壁摩。
AS型BS型ASBS型
（个）
29.9758.2828.8657.4
44.8693.9243.0591.46
3.5标记示例
公称通径为80/10Qmm，按GB569浓兰连接尺寸和密封面的铸钢弹簧式油舱呼吸阀：呼吸阅
A80/10QGCB692—94
公承通径为80/100mm，按GB2501法兰连接尺寸和密封面（四进位）的铸铁弹簧式油舱呼吸阀：呼暇网AS80/100
技术要求
CB692—94
呼吸制的替兰连接尺和密封国分别符食GB569,GB2501的规定4.2呼吸阅的主要零件树料按囊4.3
零件名称
吸气口外罩
弹簧上盘
黛力块
调节套
金属防水网罩
密封环
灰铸铁
不锈钢
替通碳钢
链铝青钢
铝背钢棒
硅膏锅
铬锰黄铜
CB692-94
ZG230—450
Q235—A
2QA19-2
QA19—2
Qsi3-1
ZHMn58—2
工业用硫化橡胶板

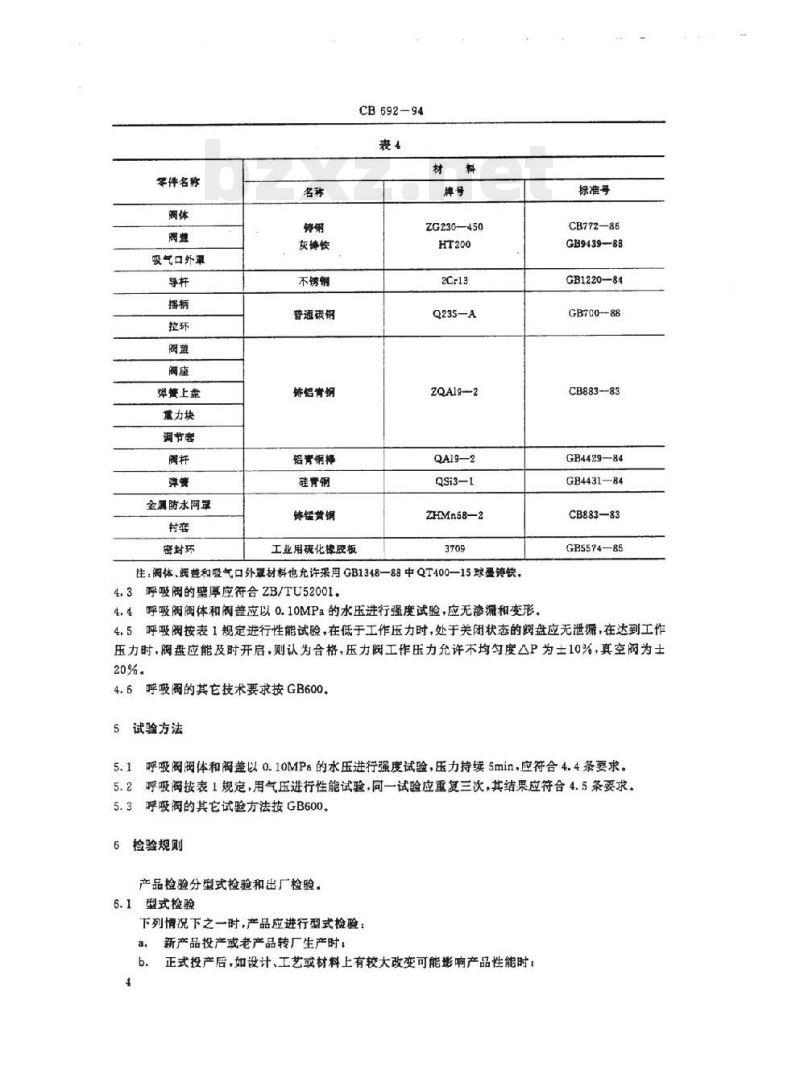

注：阀体、阀益和吸气口外罩材料也允许采用GB1348—83中QT400—15球墨铁，4,3呼吸阀的壁厚应符合ZB/TU52001.4，4呼吸阀阀体和阀盖应以0.10MPa的水压进行强度试验，应无渗漏和变形。标准号
CB772-86
GB943988
GB1220-84
GB700—88免费标准bzxz.net
CB883—83
GB4429-84
GB4431—84
CB883-83
GB5574—85
4.5呼吸阀按表1规定进行性能试验，在低于工作压力时，处于关闭状态的阅盘应无泄漏，在达到工作压力时，阀盘应能及时开启，则认为合格，压力阅工作压力允许不均匀度△P为士10%，真空阀为士20%.
4.6呼吸阀的其它技术要求按GB600。5试验方法
呼吸阀阀体和阀盖以0.10MPa的水压进行强度试验，压力持续5min，应符合4.4条要求。5.1
5.2呼吸阀按表1规定，用气压进行性能试验，同一试验应重复三次，其结果应符合4.5条要求。呼吸阀的其它试验方法按GB600。5.3
检验规则
产品检验分型式检验和出厂检验。6.1型式检验
下列情况下之一时，产品应进行型式检验新产品投产或老产品转厂生产时：a.
正式投产后，如设计、工艺或材料上有较大改变可能彪响产品性能时；CB692-94
船检部门或国家质量监督机构据出抽检要求时，6.2型式检验和出厂检验的项目按表5。表5
铸件理化性胞试验
外观检查
强度试验
性能试验
按4.2规定
接GB6D0规定
按4.4规定
按4.5规定
呼吸阀应按表5逐项检验合格，由质量检验部门出具合格证后方可出厂6.3
标志、包装和存
7.1呼吸阀的标志应符合GB3032的规定。7.2呼吸阀的包装要求应符合GB600的规定，7.3呼哎间应保存在于爆，通风良好的库房内，定期（一般不超过18个月）检查保管情况7.4在正常运输、存、使用和维护保养的情况下，从生产厂交货日期起二年内应保证呼吸阀正常工作。
附加说明：
本标准由全国船用机械标准化技术委员会管系附件分技术委员会提出。本标准由中国船舶工业总公司六〇三研究所归口。本标准由上海船舶研究设计负责起草，六O三所参加起革。本标准主要起草人：郭葆珍、部显胜。本标准有统一施工图样提供。
