【CB船舶标准】压力表阀

本网站发布时间： 2025-04-08 00:37:23

CB312-75
现行

基本信息

标准号：
CB 312-75
标准名称：
压力表阀
标准类别：
船舶行业标准(CB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
289.27 KB

标准分类号

关联标准

出版信息

其他信息

相关标签：
压力表

标准简介/下载

点击下载

标准简介：

CB 312-75.
CB 312适用于船舶管路的压力表阀。
1.压力表阀的类型和基本参数按表1。
2.A型黄铜压力表旋塞的型式和尺寸按图1。
标记示例
Dg = 6 mm Pg≤40 kG/cmA型黄铜压力表旋塞:
压力表旋塞A40006CB 312—75
Dg = 6mm Pg≤160 kG/cmB型不锈钢压力表阀;
压力表阀B160006 CB 312—75
4。压力表阀主要零件的材料按表2。
5。压力表阀的理论重量:
黄铜压力表旋塞:0.22 kg,
青铜压力表阀:0.60 kg,
不锈钢压力表阀:0.59 kg.
6.配用的管子螺纹接头按CB56─65。
7.其他技术条件按GB 600—65。

标准内容

部分标准内容：

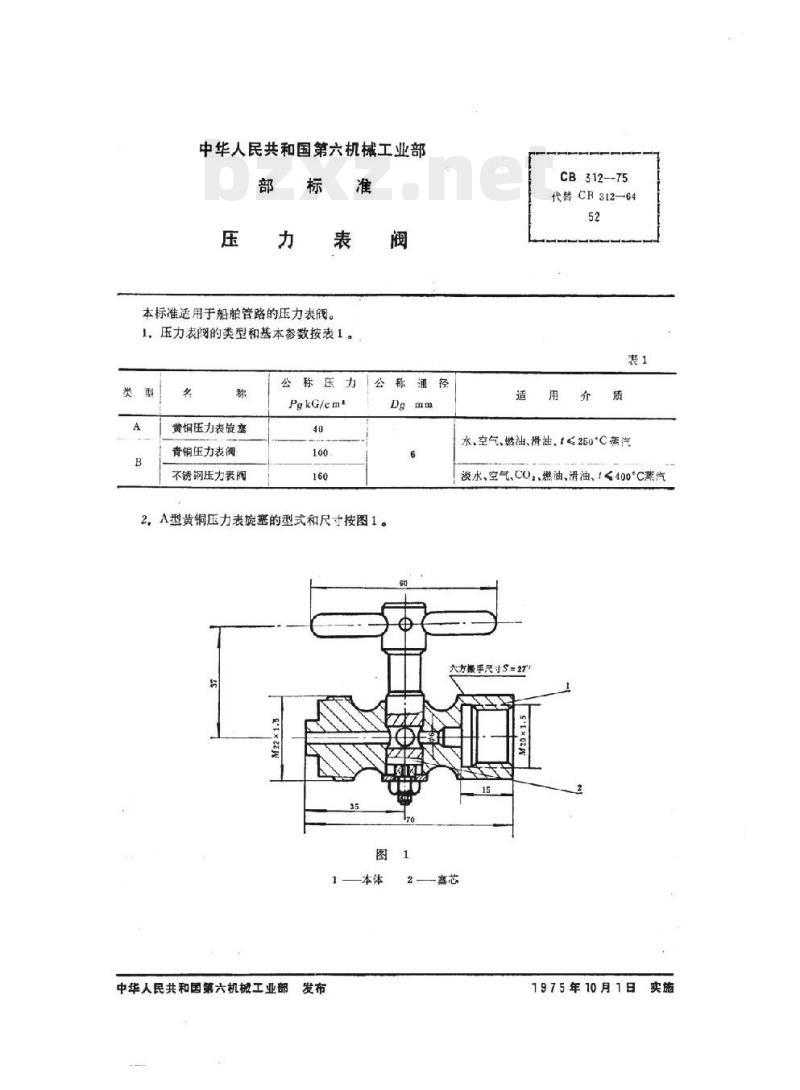

中华人民共和国第六机械工业部部
本标准适用于船舶管路的压力表阀。1.压力表阅的类型和基本参数按表1。型
黄铜压力表室
青铜压力表阀
不锈钢压力表阀
公称压力
PgkG/cmt
2，A型黄铜压力表旋塞的型式和尺寸按图1图1
一本体
中华人民共和国第六机械工业部发布适
CB312--75
代替CR312-64
水、空气、燃油、滑油、t250°C蒸汽淡水、空气，CO燃油、滑油、t≤400°C蒸汽六方搬手尺寸S=27
—塞芯
1975年10月1日实施
共4页第2页

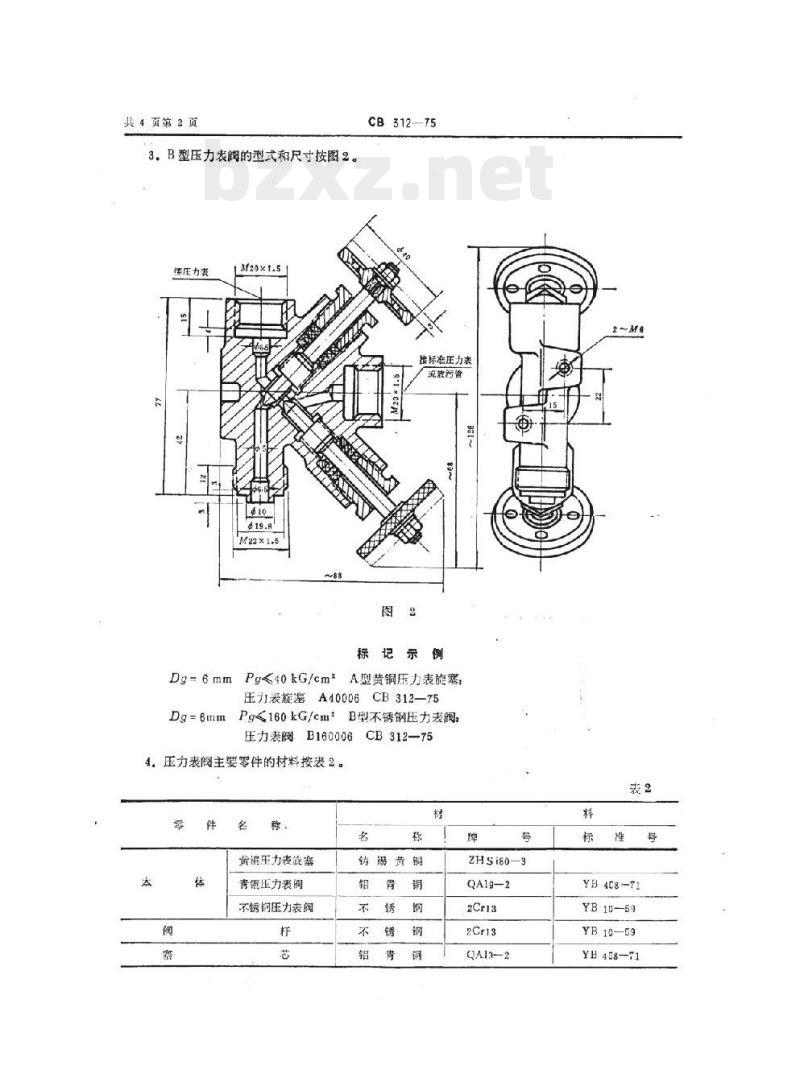

3.B型压力表阀的型式和尺寸按图2。接压力表
CB312—75
按标准压力表
或放污管
标记示例
Dg=6mmPg<40kG/cm2A型黄铜压力表旋寒压力表旋A40006CB312—75
Pg<160kG/cmB型不锈钢压力麦阀，Dg=6mm
压力表阀B160006CB312—75
4.压力表阀主要零件的材料按表2。件
黄铜压力表施塞
青铜压力表阀
不锈钩压力表阀
钓锡黄铜
ZHSi80—3
QA1g—2
QA13-2
YB48-71
YB10-59
YB10—59
YB458—71

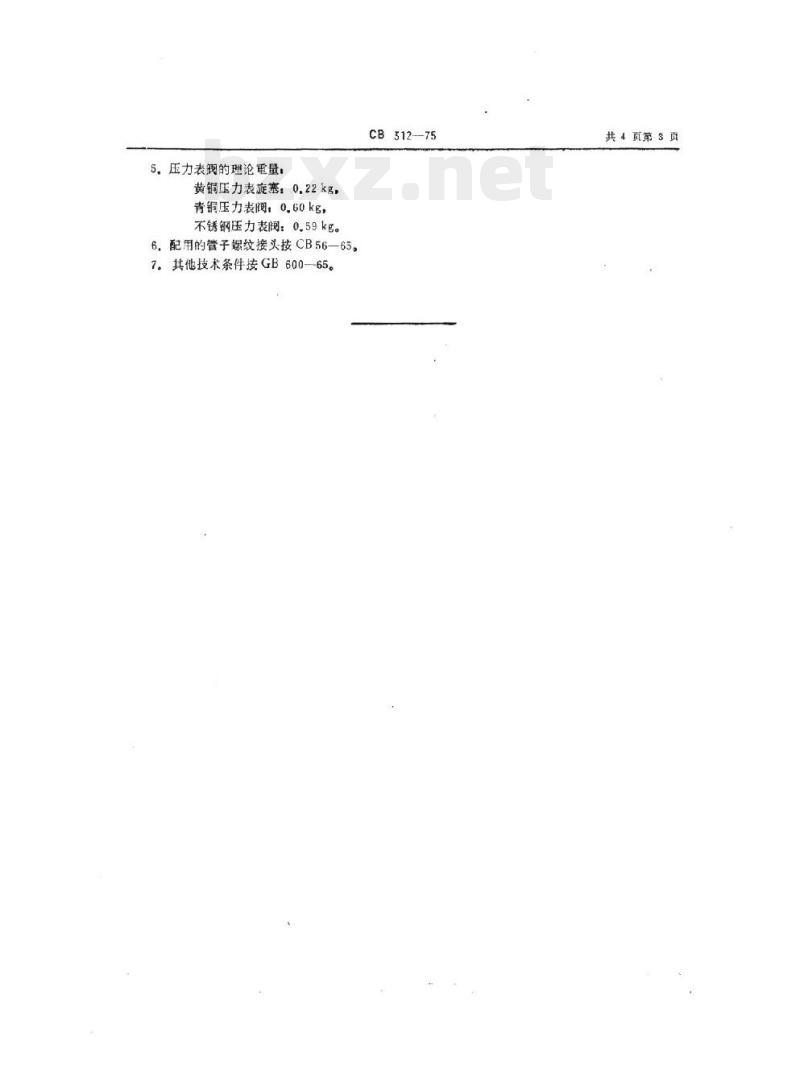

5，压力表阀的理论重量：免费标准bzxz.net
黄铜压力表旋塞：0,22kg，
青铜压力表阀：0.60kg，
不锈钢压力表阀：0.59kg。
6，配用的管子娠纹接头按CB56一65，7.其他技术条件按GB600-65。
CB312-75
共4页第3页
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
