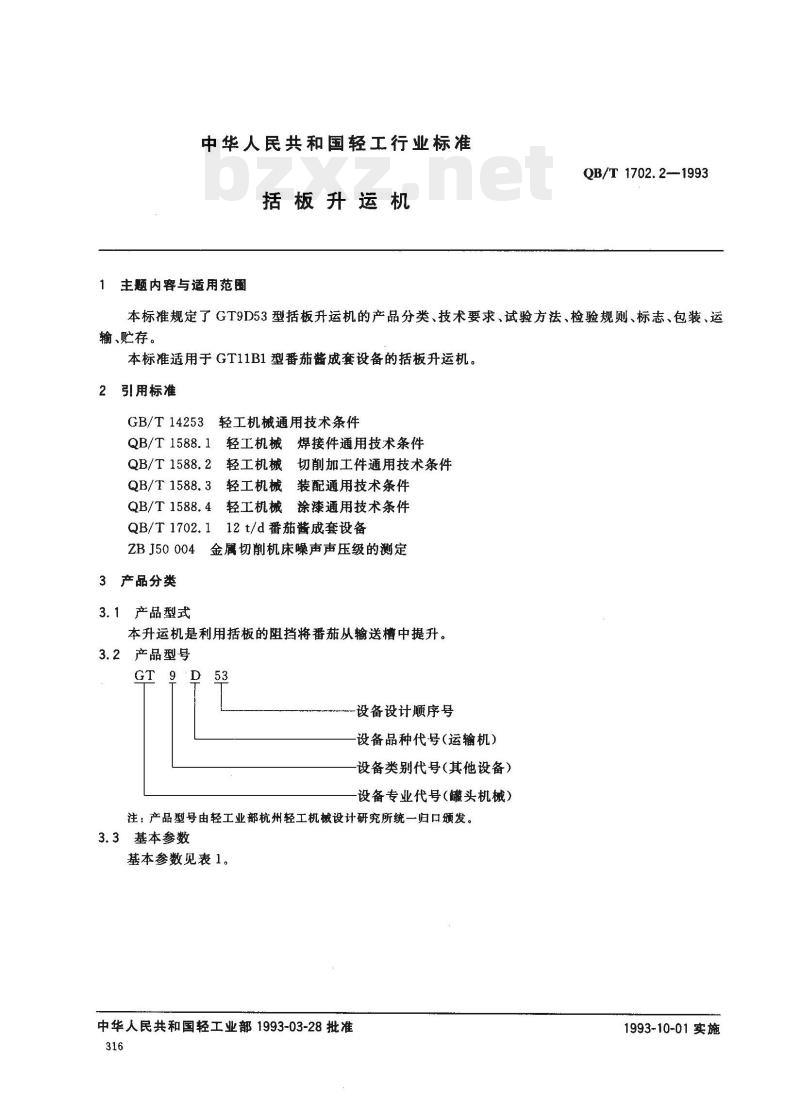

【QB轻工标准】 括板升运机

中华人民共和国轻工行业标准
括板升运机
主题内容与适用范围
QB/T1702.2-—1993
本标准规定了GT9D53型括板升运机的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于GT11B1型番茄酱成套设备的括板升运机。2引用标准
GB/T 14253
QB/T 1588. 1
QB/T 1588.2
QB/T1588.3
QB/T 1588. 4
轻工机械通用技术条件
焊接件通用技术条件
轻工机械
轻工机械
轻工机械
切削加工件通用技术条件
装配通用技术条件
轻工机械涂漆通用技术条件
QB/T1702.112t/d番茄酱成套设备金属切削机床噪声声压级的测定ZBJ50004
3产品分类
3.1产品型式
本升运机是利用括板的阻挡将番茄从输送槽中提升。3.2产品型号
GT ９D
一设备设计顺序号
设备品种代号（运输机）
设备类别代号（其他设备）
设备专业代号（头机械）
注：产品型号由轻工业部杭州轻工机械设计研究所统一归口颁发。3.3基本参数
基本参数见表 1。
中华人民共和国轻工业部1993-03-28批准316
1993-10-01实施
输送能力
提升倾角
括板宽度×高度
提升高度
装机容量
4技术要求
QB/T1702.2—1993
810X60
4.1产品应符合本标准的要求，并按经规定程序批准的图样和技术文件制造，同时亦应符合QB/T1702.1的要求。
4.2所有外购件和原材料应有供货单位的检验合格证或质量保证书，如无合格证或质保书，制造厂应对外购件和原材料进行检验，合格的才能使用。4.3整机基本技术要求应符合GB/T14253的有关规定。4.4绝缘电阻不得小于2MQ，接地电阻不得大于0.2Q4.5零部件和产品的焊接应符合QB/T1588.1的有关规定。4.6零件的机械加工应符合QB/T1588.2的有关规定。4.7产品的装配应符合QB/T1588.3的有关规定，同一传动轴上的链轮方位必须一致，所带动的链条紧密一致。
4.8油漆应符合QB/T1588.4的有关规定。4.9
空载噪声不得大于85dB(A)。
试验方法
5.1输送能力
用分度值为0.1 s的秒表测出输送 1 t物料所需的时间，然后换算为1 h的输送能力，应符合表1规定。
5.2电功率消耗
用精度为0.5级的三相功率表测量，数值不得大于表1装机容量的规定。5.3绝缘电阻、接地电阻
在电机出线端子与机壳之间，用精度为1,0级的500V兆欧表测出绝缘电阻，应符合4.4条的规定；在机器接地端子与外壳之间，用精度为土0.001Q的数字微欧计测出接地电阻应符合4.4条的规定。
5.4噪声
用精度为士1dB的声级计按ZBJ50004的规定测试，结果应符合4.9条的规定。5.5其他项目用目测、耳听、手摸等常规方法检验。6检验规则
检验分出厂检验和型式检验。此内容来自标准下载网
6.1出厂检验
6.1.1检验必须在产品出厂前进行。6.1.2每批产品应逐台按经规定程序批准的产品图样、技术文件和4.1~~4.9条的要求，对产品的制造、装配、外观等进行检验。
QB/T 1702.2—1993
6.1.3产品经检验合格后方可出厂，并附有证明产品质量合格的文件。6.2型式检验
6.2.1有下列情况之一时，应进行型式检验。a.
新产品试制完成或老产品转厂生产的定型鉴定，正式生产后如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时每三年进行一次；
产品长期停产恢复生产时；
国家质量监督机构提出进行型式检验的要求时。型式检验应在出厂检验合格的产品中随机抽取一台，检验项目应符合3.3条、第4章的规定。6.2.2
型式检验在使用单位进行。
6.2.3判定规则
型式检验如不合格，则应加倍抽检，如仍不合格，则该批产品为不合格。7标志、包装、运输、贮存
按QB/T1702.1第8章的规定。
附加说明：
本标准由轻工业部技术装备司提出。本标准由全国轻工机械标推化中心归口。本标准由上海前卫机械厂负责起草。本标准主要起草人施连官。
