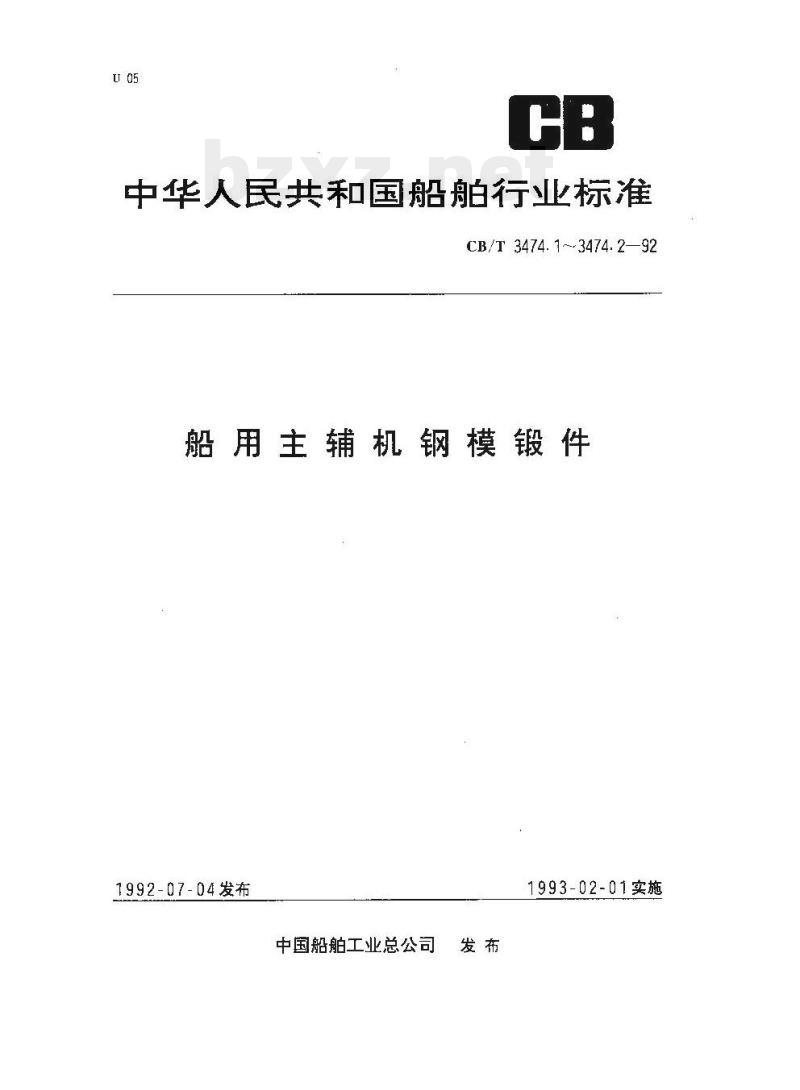

中华人民共和国船舶行业标准
CB/T 3474. 1~3474.2—92
船用主辅机钢模锻件
1992-07-04发布
中国船舶工业总公司
1993-02-01实施

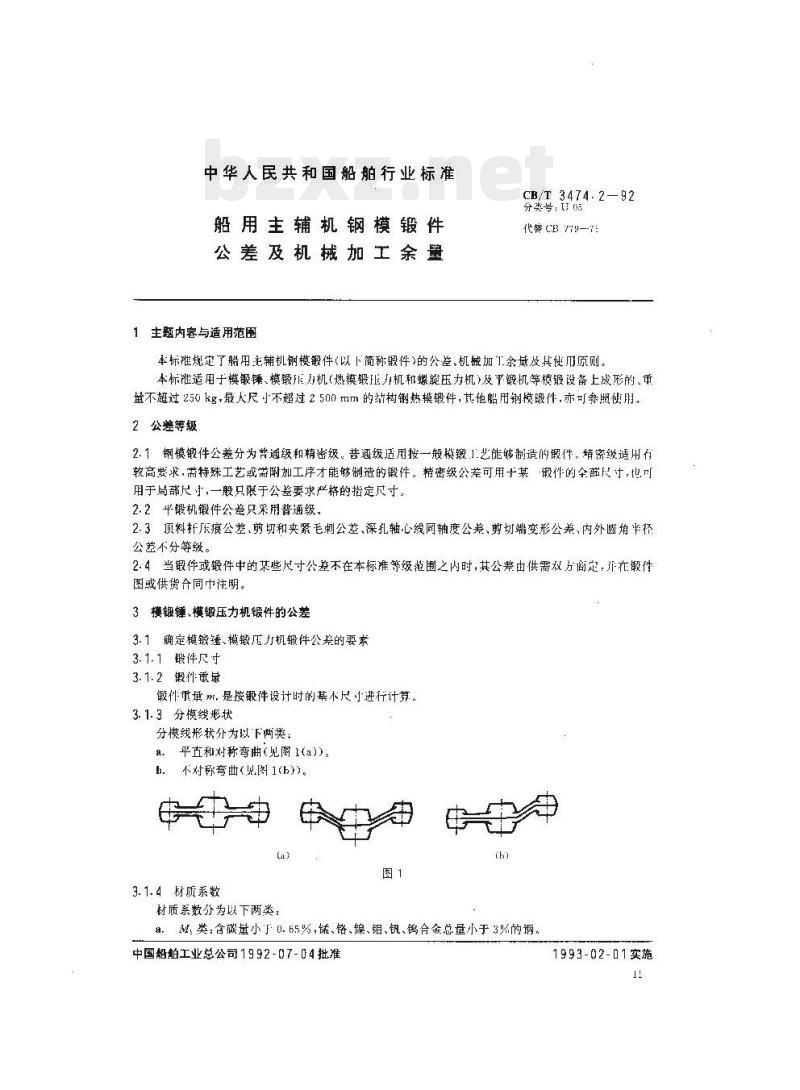

中华人民共和国船舶行业标准
船用主辅机钢模锻件
公差及机械加工余量
1主题内容与适用范围
CB/T 3474.2—92
分类号：
代替 CE 7TI--7:
本标推规定了船主辅机模锻件(以下简称锻件)的公差、机械加工余量及其使而原则。本标准适用于模锻锈、模锻压片机（热模锻压力机和螺旋压力机)及平锻机等模锻设备上成形的、重量不超过250kg，最人尺小不超过2500mm的结构热模锻件，其他韶用钢模锻件，亦可参照使用。2公差等级
2.1钢模锻件公差分为普通级和精密级。普通级适用按一般模镀1.艺能够制造的锻件，错密级适用行较高要求，需特殊工艺或带附加工序才能够制造的锻件。精密级公差可用十某·锻作的牟部尺计，地可用于局部尺，一般只限于公差要求严格的指定尺寸。2.2半锻机锻件公差只采用普通级。2.3顶料托乐痕公差,前切和夹紧毛刺公差、深孔轴心线同轴度公差、剪切端变形公差、内外圆角半径公差不分等级。
2.4当锻件或锻件中的某些尺寸公差不在本标准等级范围之内时，其公差由供需效方商定：并在锻件图或供货合同中注明。
3模锻锤、模锻压力机锻件的公差3.1定模锻锤、模锻压力机锻件公差的要素3.1.1锻件尺寸
3.1.2锻件重量
锻件重其m，是按锻件设计时的基术尺小进行计算。3.1.3分模线形状
分模线形状分为以下两类：
a、平直和对称弯曲（见图1a))：.不对称弯曲(见图1(h))。
3.1.4材质系数
材质系数分为以下两类：
a。M;类:含碳量小于 01. 65%,锰、铬、镍、钼、钒、钨合金总量小于 3%的钢,中国船舶工业总公司1992-07-04批准1993-02-01实施
CB/T3474.2—92

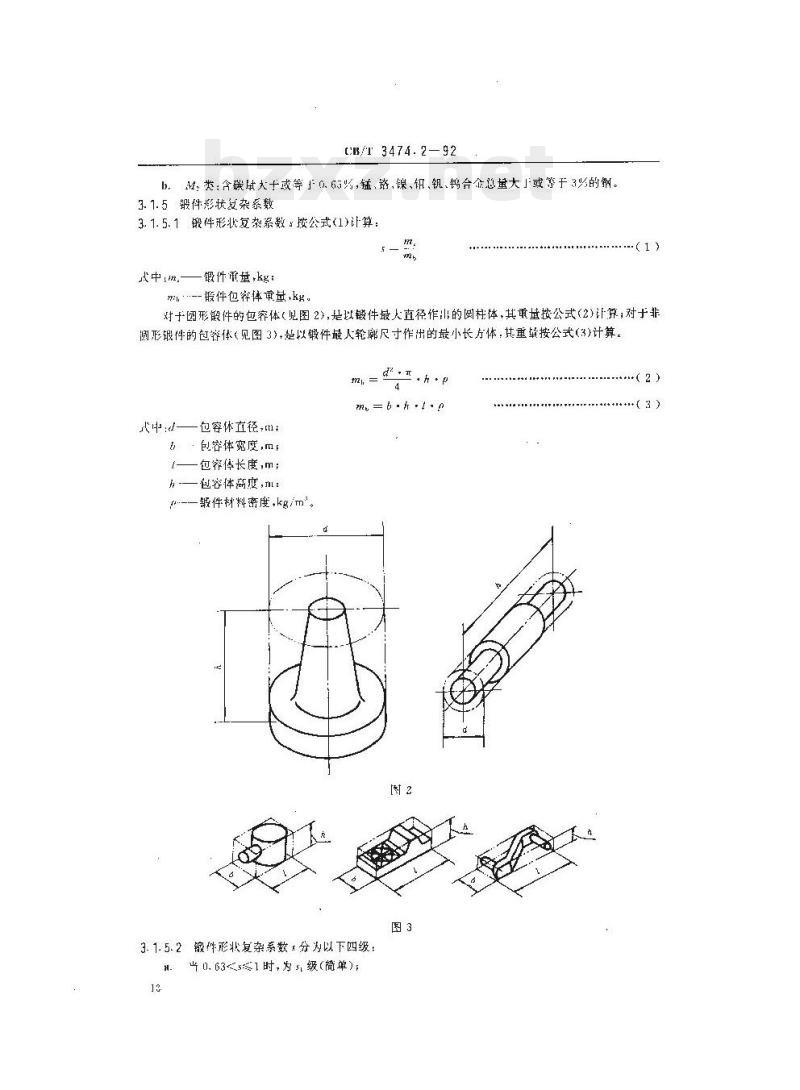

h，M.类：含碳或大十或等10.65归，锰、路，镍、钒、钒、钨合金总量大」或等于3归的钢。3.1.5锻件影状复杂系数
3.1.5.1锻件形状复杂系数5按公式（1)计算：武中。
锻件重量，kg
.（1)
--般件包痒体重量+kg
对于圆形锻件的包睿体（见图2），是以锻件最人直径作山的阅柱体，其重基按公式（2)计算，对于非阅形锻件的包容体（见图3)，是以锻件最人轮尺寸作出的最小长厅体，其重缺按公式(3)计算。21.
m=b-f.t.f
一包容体直径，tm
b心包容体宽度，m
包容体长度，m
包容体高度，mL：
锻件材料密度，kg/m。
3.1.5.2锻件形状复杂系数：分为以下四级：H.
当0.631时，为级（简单）；
CE/T 3474.2:92
b.当0.320.63时，为级（—般）：当0.160.32时，为s，级（较复杂）；c.
当0强0.16时为级（复杂）。

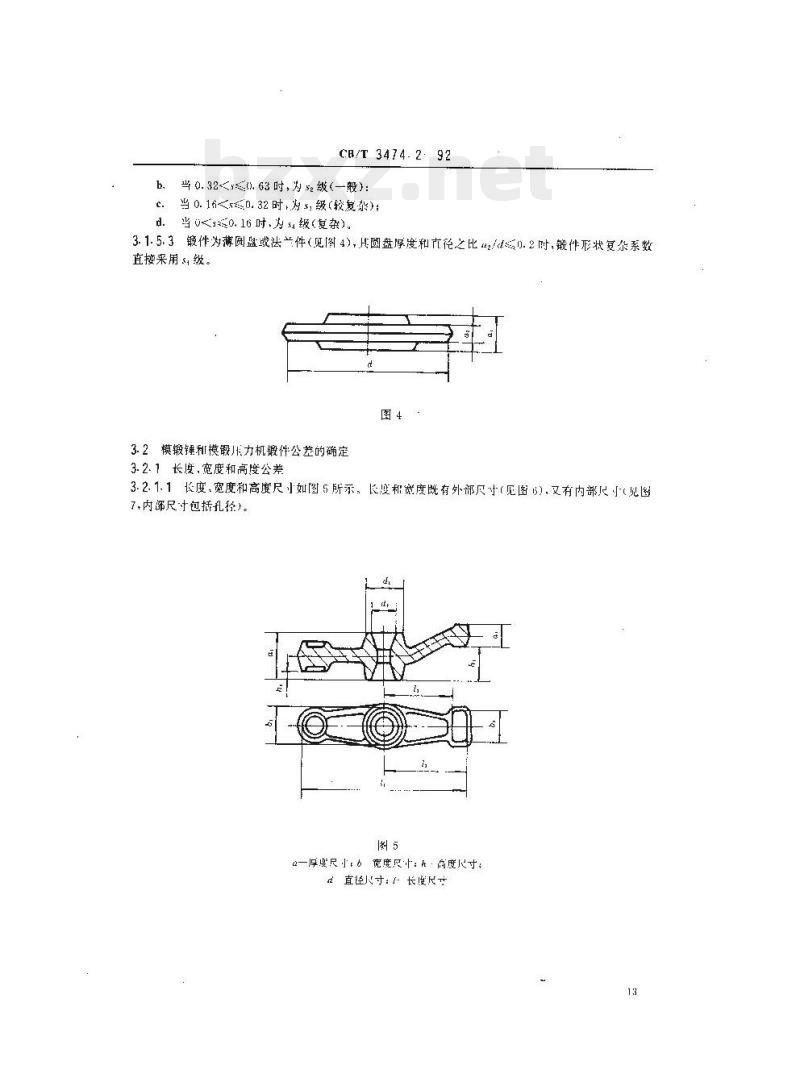

3.1.5.3镀件为薄圆盘或法兰件（见图4)，H圆盘厚度和立径之比u2/d≤0.2时，锻件形状复杂系数直接来用s，级。
3.2模锻锤利模锻用力机锻件公差的确定3.2.1长度,宽度和高度公差
3.2.1.1长度，宽度和高度尺小如图5所示，长度和宽度既有外部尺寸（见图5），叉有内部尺（见图7.内部尺寸包括孔径)。
一厚尺小，。宽度尺：·两度尺寸，直径寸：长度尺
CB/T 3474.292

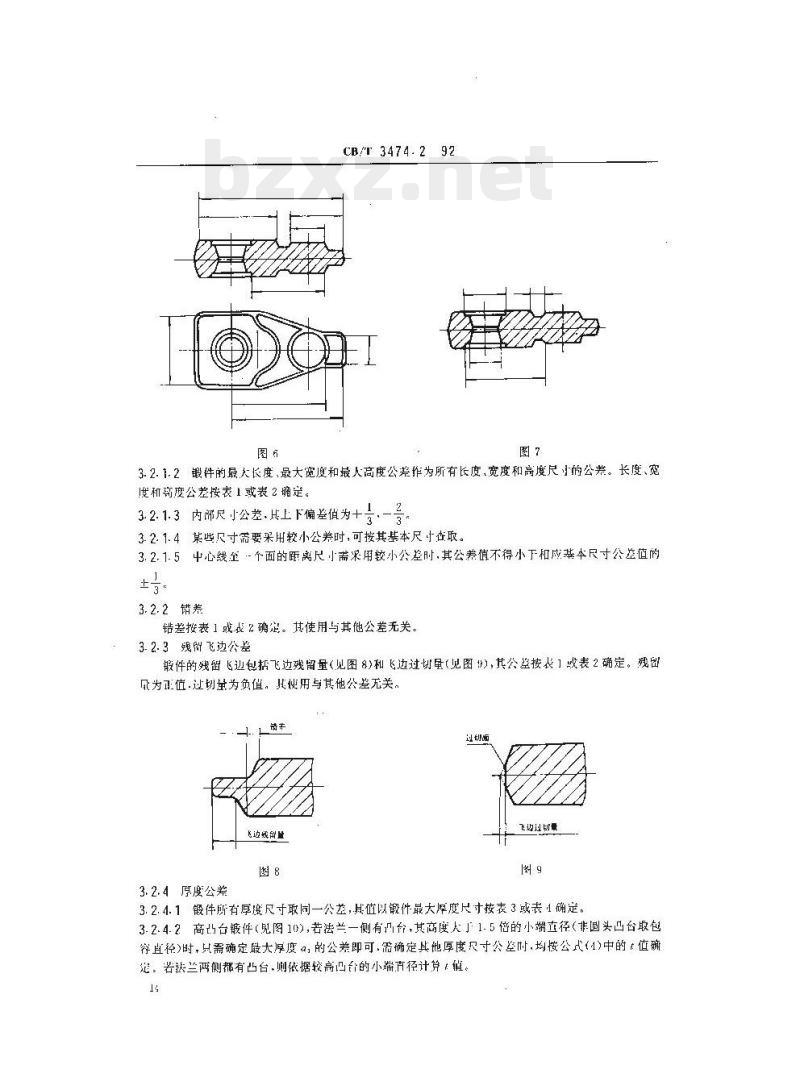

3.2.1.2锻件的最大长度、最大宽度和最人高度公差作为所有长度、宽度和高度尺小的公差。长度、宽度和弱度公差按表1或表2确定。3.2.1.3内部尺小公差，H上下偏差值为十1
3.2.1.4某些尺寸需要采用较小公差时，可接其基本尺十否取。3.2.1.5中心线至个面的距离尺小需果用较小公差时，其公差值不得小下和应基本尺寸公益值的±
3.2.2错养
错差按表1或表2确定。其使用与其他公差无关。3.2.3残解飞边公差
锻件的残留飞边包括飞边残留量（见图8)和飞边过切量（见图1\），其公差按表1或表2确定。残出尽为正值·过划量为负值。其使用与其他公差无关。养
飞边娱迎蓝
飞过量
3.2.4厚度公差
3.2.4.1锻件所有厚度尺寸取同一公差，其值以锻件最大厚度尺寸按表3或表4确定。3.2.4.2高台镀件（见图10），若法兰一侧有叫分，其高度人」1.5倍的小端立径（非圆头凸台取包容直径）时，只需确定最大厚度a，的公差即可.需确定其他厚度尺寸公差，均按公式（4)中的：值确楚。若法兰两侧都有凸台，则依据较高四台的小端直径计算（值。13
式中：a.法兰厚度,m:
CR/T 3474.2 92
t =+ 1, 5
d台小端亢径或包奔径，。
3.2.5顾料+压寒公蒸
顶料杆正痕公差按表3或表1确定，取其公差值的士，（凸起为正-叫陷为负）。儿便用与其他公差美。
3.2.6直线度知评面度公差
自线度和平而度公差依据锻件的最人长度或最人宽度按表与媚定。其使用与具他公差儿关。3.2.7中心距公差
3.2.7.1以锻件最人长度或最人宽度公差作为中心距公差。其上下偏差值按工是比例分配。3.2.7.2不超过 1 250 mm的中心距,若要求较小公差时,按表 6确定3-2.7.3中心距公差只适用中心连线在锻件轮哪内（见图11)，中心连线在锻件轮哪外则不适用（见图12)。
3.2.8剪切毛刺公
剪划毛刺公差(见图13)依据件重量按表7确定。其使用与其他公差无美。15
CB/T 3474. 2--92
CB/T3474.292
8 2 2
[22- 33
CB/T3474.2—92
9--111
OGa--011
0---9*2-
9-7-7 1-
CB/T 3474.2
锻件触
大外潮
公通0.6
级密c.4
中心距尺寸
善通级
公差等级
精密缀
—(1. 23
锻件重基.kg
公差值
CB/T 3474.292bzxz.net
表直线度利平面度公差
0.60.60.7
315400
>1 000≥1 2501 600
2-500630 800
表6中心随公差
裘？剪划毛刺和夹毛刺的公差
40--250
3.2.9深孔轴心线同轴度公差
孔的深度大于其最人直径时（见图14)，称其为深孔。深孔轴心线的同轴度公整不得超过孔深的1%。
3.2.10剪切端变形公差
剪切端变形公差（见图15)按表8确定。CB/T 3474.2—92
表8剪切端的变形公差
>l~-36
3.2.11内外圆角半径及模锻斜度公差0.
内外圆角平径及模锻斜度公差般不作规定。若需方要求检查时，内外圆角半径公差（见图16)按表9确定：模锻斜度公差按表10确定。图16
