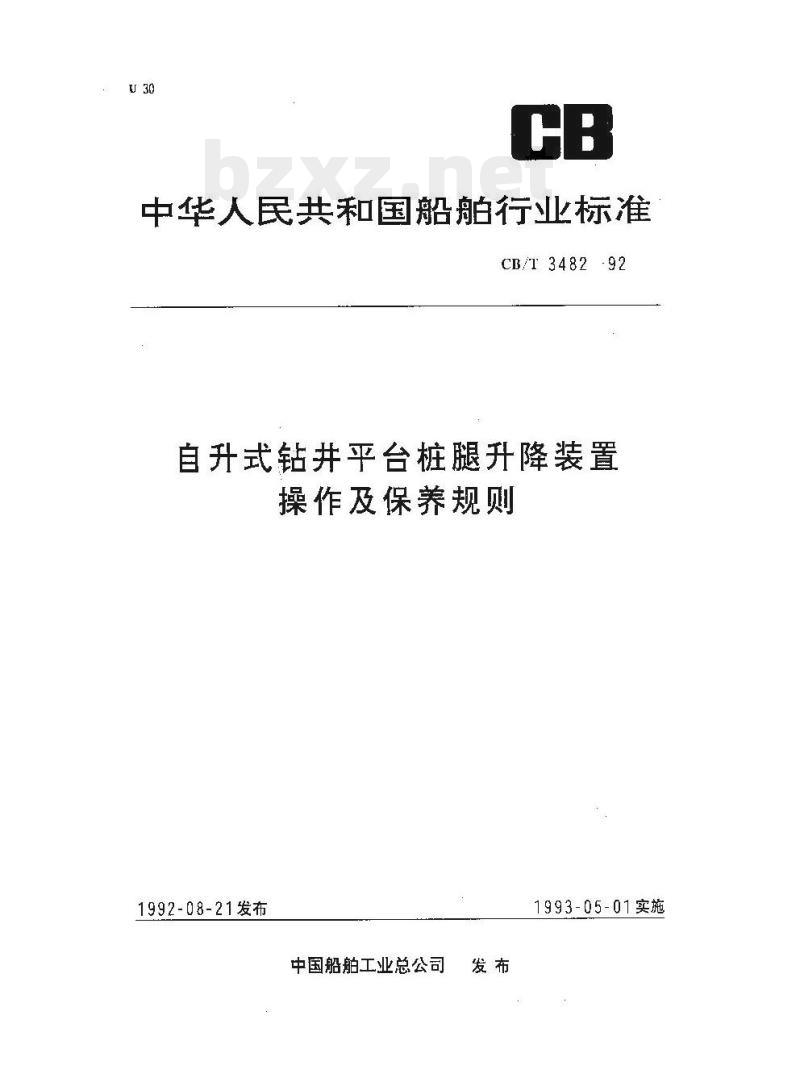

中华人民共和国船舶行业标准
CB/T 3482 -92
自升式钻井乎台桩腿升降装置
操作及保养规则
1992-08-21发布
中国船舶工业总公司
1993-05-01实施

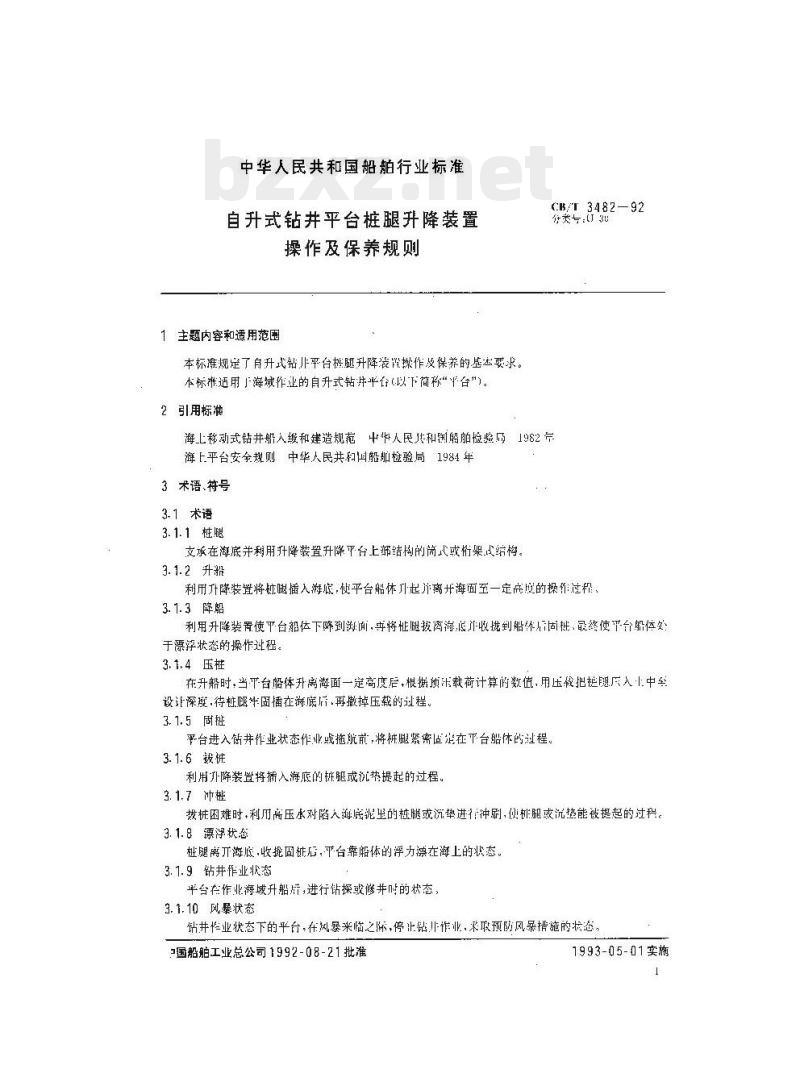

中华人民共和国船舶行业标准
自升式钻井平台桩腿升降装置
操作及保养规则
1主题内容和适用范围
本标准规是了自升式粘非平台批腿升降装置操作及保养的基杰要求。本标适用」海域作业的自升式钻并平台（以下简称“台\)。2引用标准
CB/T 3482—92
分类：030
海上移动式钻井船入级和建造规范中华人民共和国船舶检验局1982海上平台安全规则中华人民共豹国船舶检验局1984年3术语、符号
3.1术语
3.1.1 柱腿
支承在海底并利用升降装置升降平台上部结构的简式或桁架式结构。3. 1.2 升船
利用升降装置将链啮插人游底：使平台船体Ⅱ起并离开海面至一定高度的探作过程，3.1.3降船
利用升降装置使平台船达下降到游面，再将证腿拔离海底并收拢到船体后固批、最终使平台船体处于漂浮状态的操作过程。
3.1.4压桩
在升船时，当平台船体升离游面一定高度后，根据预法载荷计算问数值，用压我把樾腿尺入1中至设让深度，待桩半固插在海族后再撤掉压载的过程。3. 1.5周桩
平台进入钻井作业状态作业或拖航前，将桩腿紧密店定在平台船体的过程。3.1.6载裤
利用升降装置将拆入游底的桩腿或沉势提起的过程。3.1.7冲
拔桩困雄时，利用高压水对陷入海底泥里的桩腿或沉挚进行冲刷，便桃腿或沉垫能被提起的过程。3.1.8漂浮态
桩腿离开海底，收拢固店，平台靠船体的浮力漂在海上的状态。3.1. 9 钻井作业状态
平台在作业游域升船后,进行钻操或修井时的状态，3. 1. 10 风暴状态
钻井性业状态下的平台，在风暴来临之际，停止钻非作业，采取预防风景措施的状态，3国船舶工业总公司1992-08-21批准1993-05-01实施
4基本要求
符号名称
CB/T 3482—92

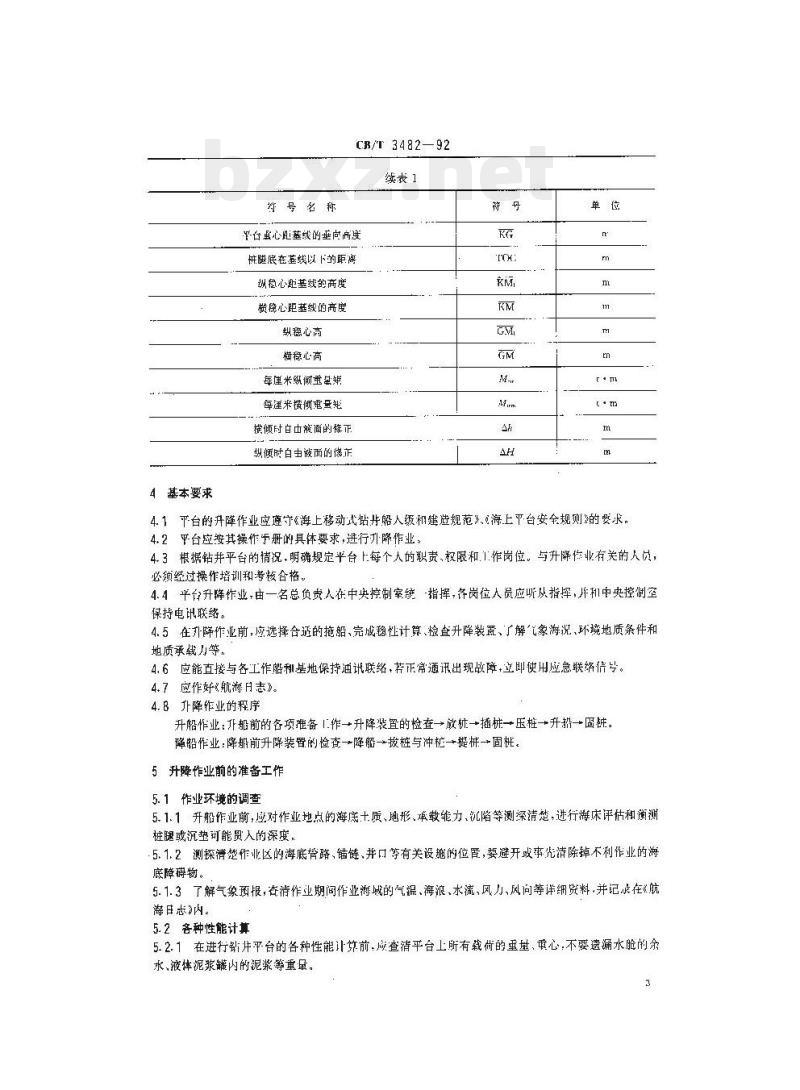

续表1
平台重心肥基线的垂向高度
进腿底在基线以下的臣离
纵稳心距基线的商度
横稳心距基线的高叟
纵稳心高
横稳心高
每運米横倾重虽楚
摧倾时白由液面的正
纵恢时白由没而的倦正
4.1平台的升降作业应遵守《海上移动试钻并船人级和建造规范》、海上平台安全规则》的要求。4.2平台应按其操作于册的具体要求，进行升降作业4.3根据钻并平台的情况.明确规定平台上每个人的职责，权限和1.作岗位。与升降偿业有关的人员，必须经过操作塔训和考核合格。4.4平台升降作业，由一名总负责人在中央控制室统-指挥，许岗位人员应听从指探，许和1中央控制空保持电讯联络。
4.5在升降作业前，应选择合证的拖船、完成稳性计算、检查升降装置、了解象海况、环境地质条件和地质承载力等，
4.6应能直接与各工作船和基地保持通试联络，若正常通讯出现故障，立即使用应息联络信兮。4.7应作好航游月志》。
4.8升降作业的程序
升船作业：升船前的各项推备1作→升降装置的检查→放桩→插桩压桩→升船一固链。降船作业：降船前升降装置的检查→降船→拔桩与冲桩→提→固桃。5升降作业前的准备工作
5.1作业环境的调查
5.1.1升船作业前，应对作业地点的海底十质，地形教能力，记陷等测深清楚，进行游床评估和预测桩腿或沉垫可能贯入的深度，
5.1.2测探清楚作业区的海底管路，锚链、并口等有关设施的位置，要避开或事先清除掉不利作业的游底障碍物。
5.1.3了解气象函报，查清作业期间作业渐域的气温、海浪、水流、风力、风向等详细宽料.并记录在&航海志。
5.2各种性能计算
5.2.1在进行钻并平台的各种性能计算前，应查清平台上所有载荷的重量，再心，不要遗漏水舱的余水、液体泥浆内的泥浆等重虽。3
CB/T 3482--92

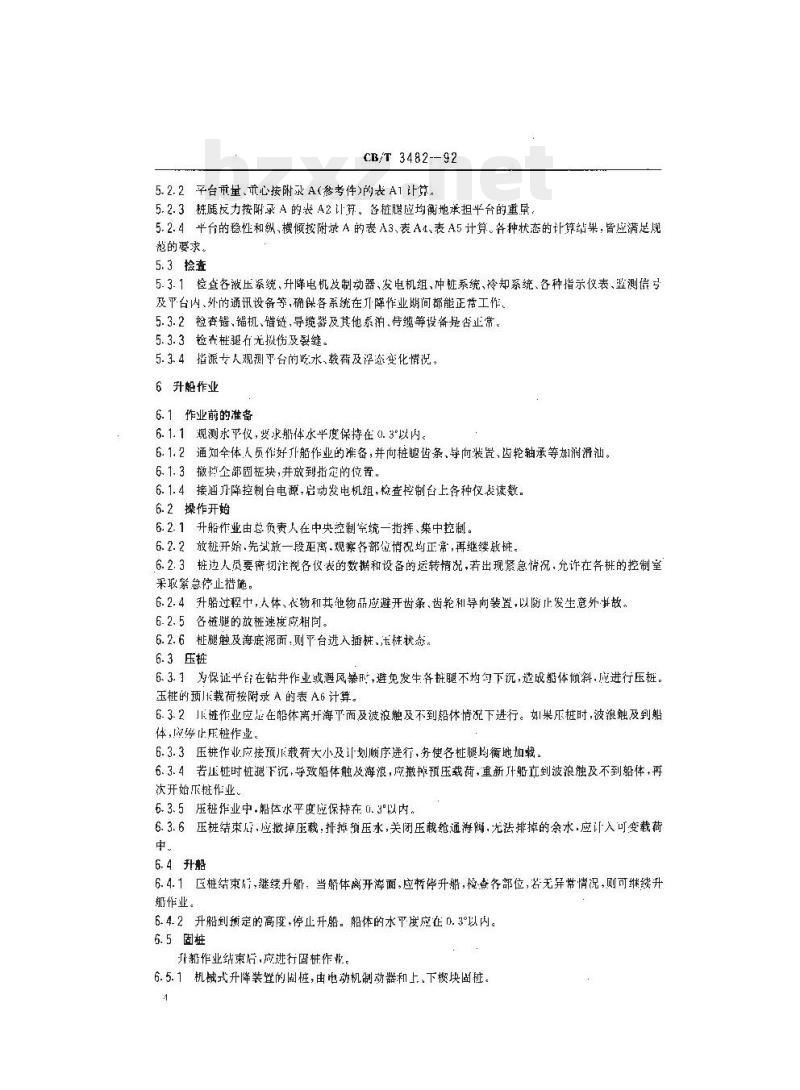

5. 2. 2 平台重量、重心接附录 A(参考件)的表 A1 计算。5.2.3反力按附录A的表 A2计算。各桩腿应均衡地承担平台的重鼠。5. 2. 4半台的稳性和纵、横倾按附录 A的表A3、表A4,表 A5计算。各种状态的计算站果，皆应满足现范的要求。
5.3检查
5.3.1检查各波压系统，升降电机发制动器、发电机组，冲桩系统、冷却系统、各种指示仪表、监测炭号及平台内、外的通讯设备等，确保各系统在升降作业期间都能正带工作，5.3.2榭香错、销机、锚链，导缆器及其他系泊、告缆等设备是否止常5.3.3检存驱无摄伤及裂缝。
5.3.4指派专人观测乎台的吃水、载荷及浮态变化情况。6升船作业
6.1作业前的准备
6.1.1观测水平仪，要求船体水平度保持在0.3以内。6.1.2通知全体人员作好仆船作业的准备，并向桩腿齿条，导向装置，齿轮轴承等加润滑汕。6.1.3撤企部固块,并放到指定的位置.6.1.4接通降控制台电源，启动发电机组，检查控制台上各种仪表读数。6.2操作开始
6.2. 1 升船作业由总负责人在中央控制案统一指挥、集中控制。6.2.2放证开始.先就放一段距离.观察各部位情况均正常,再继续放链。6.2.3桩边人员要切注视各仪表的数据和设备的运转情况，若出现紧急情况，允诈在各桃的控制室采取紧急停止措施。
6.2. 4升船过程中,人体、物和其他物品应避开齿条、齿轮和导向装置,以防止发生意外事故。6.2.5各恢尴的放速度应相同。
6.2.6扯腿触及海底泥面，则平台进入插链、法样状态。6.3压桩
6.3.1为保证半台在钻井作业或遇风时，避免发生各桩腿不均匀下沉，造成船体倾斜.应进行压桩。玉桩的预IK载荷按附录 A 的表 A6 计算。6.3.2正链作业应是在船休离开海平而及波浪触及不到铅休情况下进行。如果斥桩时，波浪触及到船体，应学止压桩作业。
6.3.3压桩作业应接预示载荷大小及划顺序进行，务使各证腿均衡地加载。6.3.4若正桩时桩腿下沉,导致船体触及海浪，应撤掉预压载荷，重新升船立到波浪触及不到船体，再次开始压作业、
6.3.5压桩作业中.船水平度应保持在0.3\以内。6.3.6压桩结束，应撒掉压载，排摔须压水，关闭压载舱通海阙，尤法排掉的余水.应计入可变载荷中
6.4升船
6.4.1巨桩结束后，继续升船：当船体离开游面，应析停升船，检煮各部位，若无异带情况，则可继续升船作业。
6.4.2升船到预定的高度，停止升船。船体的水平度应征0.3°以内。6.5固桩
升部作业结束后，应进行固桩作业。6.5.1机械式升降装丝的固桩，由电动机制动器和上、下模块固桩。CB/T 3482—92

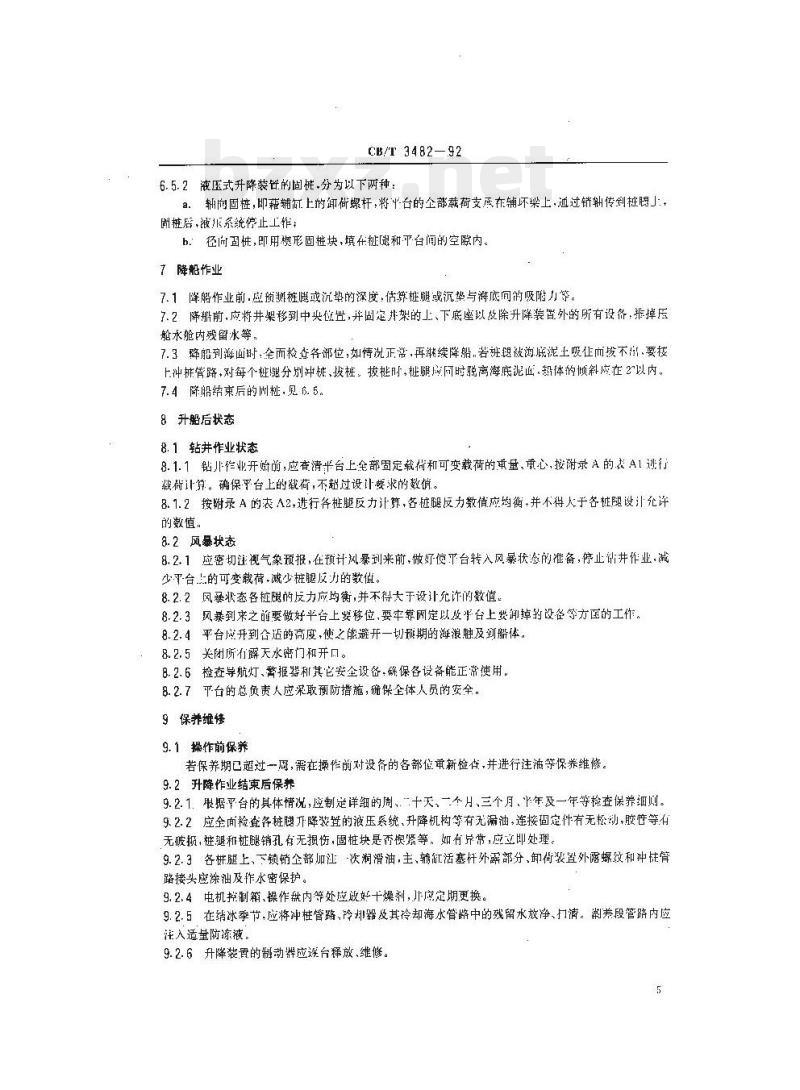

6.5.2液压式升降装的固,分为以下两种：a．轴向固桩，即藉辅征上的卸荷螺杆，将台的全部载荷支原在辅环染上，道过销轴传到桩腥」固桩后，波非系统停止工作
h径向固桩，即用形固桩块，填在限和平台间的空隙内。7降船作业
了.1降船作业前·感预测桩腾或沉垫的深度，估等腿或沉垫与海底问的吸随力等，7.2降册前，应将井架移到中央位置，并固定并架的上、下底座以及除升降装置外的所有设备非撑后舱水舱内残留水等，
7.3降船到海面时，全而检查各部位，如情况正常，再继续降船.若链想被沟底泥土吸任而拔不出，要接上冲排管路，对每个桩腿分别冲、拨。拔时，扯孵应同时脱离海底泥面、超体的顿斜应在2\以内。7.4降船结束后的固,见 6. 5。
8升船后状态
8.1钻并作业状态
8.1.1钻川作业开始前，应查清半台上全部固定载荷和可变载荷的重量、重心，按附录A的表A1逃行载荷让算。确保乎台上的载荷，不超过设计要求的数俏。8.1.2按辅录A的表A2,进行各桩腿反力计算，各桩服反力数值应均衡，并不得人于各桩阻设计允许的数值
8.2风最状态
8.2.1应密切注视气象预报，在预计风暴到来前，做好使平台转入风暴状态的准备，停止钻井作业，减少平台上的可变载荷，减少桩腿反力的数值。8.2.2风录状态各桩照的反力应均衡，并不得大于设计允许的数值。8.2.3风恭到来之前要做好平台上要移位，要牢靠固定以及平台上要卸掉约设径等方函的工作。8.2.4平台应开到含适的高度，使之能避开一切预期的海浪触及到船体。8.2.5关闭所有露天水密门和开口。8.2.6检在导航灯、整报器利和其它安全设备，保各设备能正常使用。8.2.7平台的总负责人应采取预防措施，确保全体人员的安全。9保养维修
9.1操作前保养
若保养期已超过一周，需在操作前对设备的各部位重新检查，并进行注池等保养维修。9.2升降作业结束后保养
9.2.1限据平台的具体情况，应制定详细的周、“十天、一个月、三个月，半年及一年等检查保养细则。9.2.2应全面检查桩膜升降装置的波压系统、升降机构等有无漏油，连接固定件有无松动，胶管等有无被损，桩褪和桩腿销孔有无损伤，固桩块是否楔紧等，如有常，应立印处理。9.2.3各耕腿上、下锁销全部加注次润滑油，主、辅征活塞杆外露部分、卸荷装置外落螺纹和冲柱算路接头应涂油及作水密保护。
9.2.4电机控制箱、操作盐内等处应政好干燥剂，并应定期更换。9.2.5在结冰季节，应将冲桩管路、冷却器及其冷却海水管路中的残留水放净、打满。潮差段管路内应注入适量防冻液，
9.2.6升降装骨的制动器应逐台释放、维修。5
3.2特号
本标游来用的符号见下图及表1，CB/T 3482-92
钻并学台的基本尺度及重心位严表1
符号名称
平台的密骼其旺
平台总函基
平合上的各种较传事量
平分长度
平台斌度
班疆中心线的纵向既高
驻驱中心绒的措向距商
首都排瞩距首的距商
肯部的觅度
平台重心距草纵问距实
平台浮心距曾的缆尚距
半台再心版中心级的模向距离（东然为正，右腔为负）·5
CB/T 3482—92
附录A
各种性能计算
(参考件）
41平台的重,重心及载荷分布的计算按表A1。表A1平台重量、重心及裁荷分布计算平台名称：
日期：
气象情况：
固体可变载荷
体可变裁荐
钻井载荷
预压载荷
桩位些：
时间，
重心位查
并位：
12h内气象预报
注：站井平台的总重量、重心位置及自由液面像止，按常规方法进行计算。A2乎台的桩腿反力计算按表 A2。表A2桩腿反力计算
平台名格：
日期：
钻井平台总重虽
时间，
重心距首的纵向距离
重心横向距岛
桩脏中心线纵向距离
拼朋中心线横向距离
并位：
符号或计算公式
状态。
附洋：
重量矩
制表：
自由液
面修正
芦桩限中心线柜甘距离
展部就的总皮力
紫桩驱成力
尾部左航桩隧反力
最大胆力
A3平台的偿性计算按表 A3.
平台名称：
格题长度：
概胞底在结线以下的距降 TOC:-泽号
排永革
时间，wwW.bzxz.Net
重心距基续的垂有高度
白出滚面的修正
情正后的垂心垂问寄度
免许的最大重心垂向高识
4平台的织颤计算按表 A4
CB/T 34B2--92
读裁A2
街号践计公式
3. 8wrtc-ot
9. 8WT1 - (.CG --3/
9.8WC0-60
S, SWELCG-Or...
天气頭报
充许风，组合
表A3稳性计算
符号或计算公司
KG -ah
凝衣：
排水笠
纵稳心所基线的高度
倦正后的心垂向高度
纵稳心高
厚来织顺量矩
重心距首的织向随离
学心肥首的织河距离
纵倾(\+\为首倾，““为尾倾）平台的横倾计算按表 A5。
横意心距革线的高度
修正后的重心乘问高度
横稳心高
每米横倾重最新
重心横向距离
横倾(\「\为左倾，\-\为右顿)46钻井平台的预压载荷计算按表A6.CB/T 3482 --92
表A4纵计算
表A5横倾计算
等号或计筑公式
(I.CG L.CB)/M..
符号或计算公式
平台名称，
股间：
CB/r 3482 - 92
表A6颈法载计弹
并位：
闻最状态允法的最大升般变载荷些液体可变验荷总重据
微体习变较总站
平合上百变载质的总查量
医景妆升时的最小压我节承城
守要补充的所压教游试期
风聚然态平会新要求的而医载荷逐效附加说明：
本标准凸全国海洋程际准化技术委员会提出。本标准成中船总7C8所1，
本标准由大连浩舶设计研究所负责起靠本标准卡费超草人李长清、高克俭、张被敏，符号总计总公式
W.-W,--W.+w.
