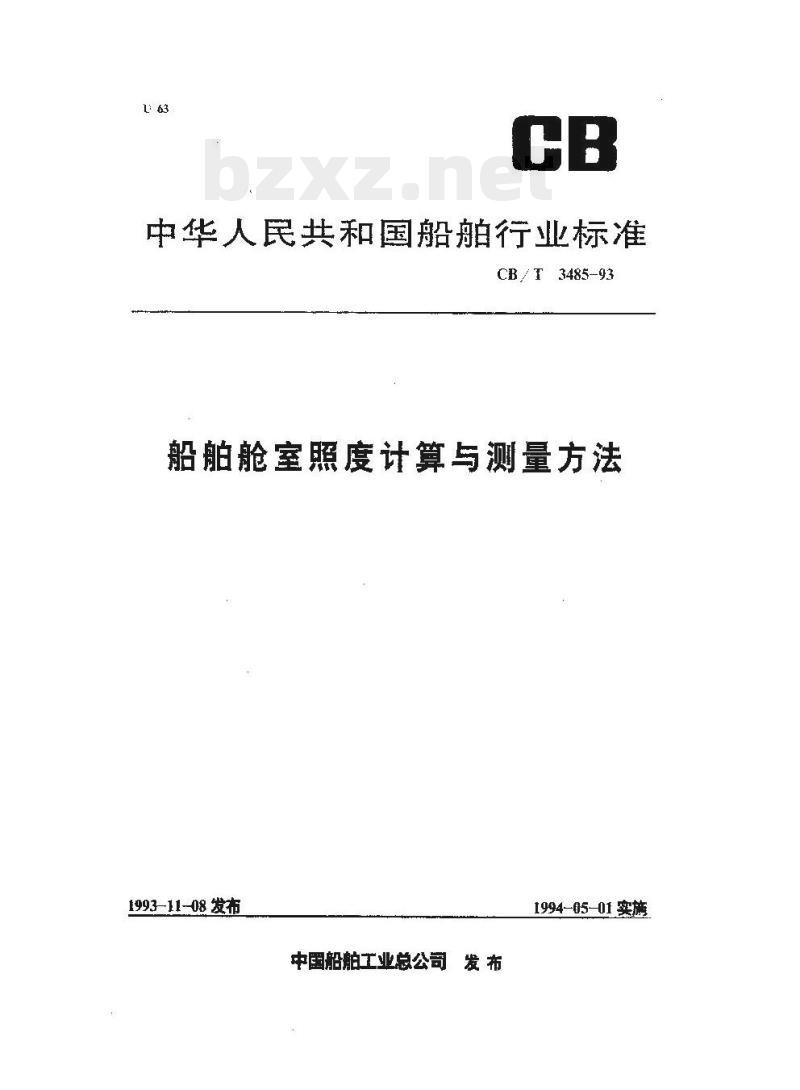

中华人民共和国船舶行业标准
CB/ T3485-93
船舶舱室照度计算与测量方法
1993-11-08 发布
中国船舶工业总公司发布
1994-05-01实施

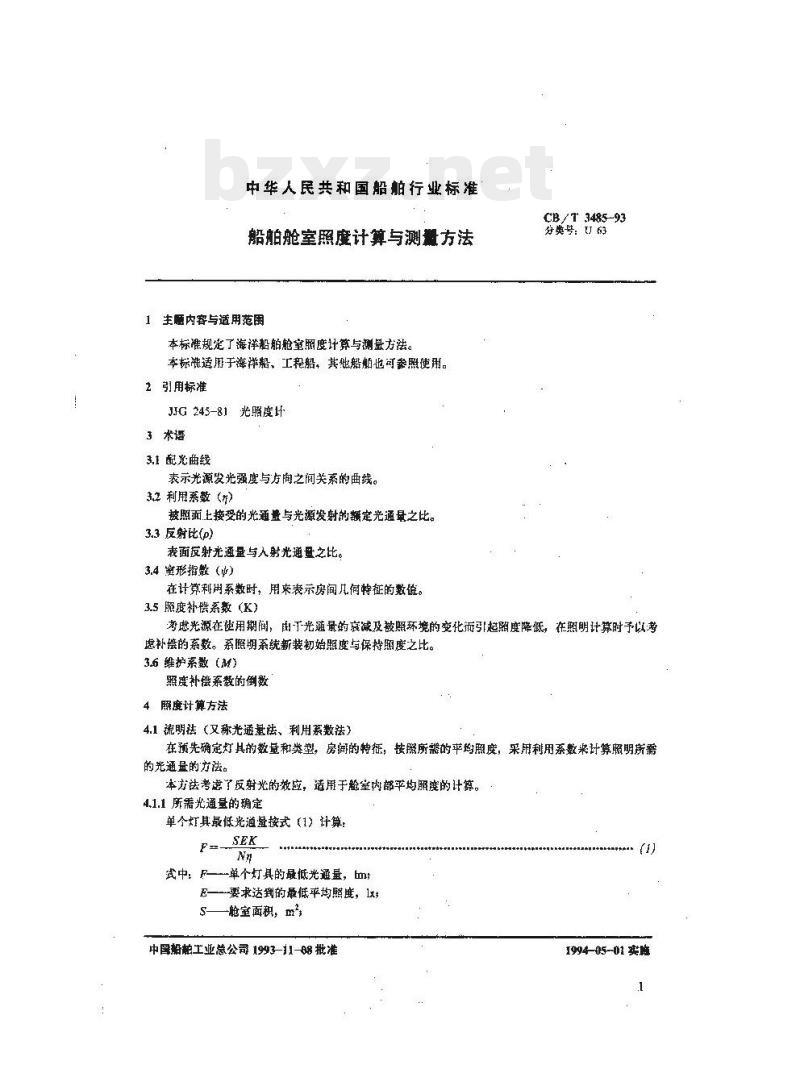

中华人民共和国船舶行业标准
船舶舱室照度计算与测量方法
主题内容与适用范围
本标准规定了海浮船舶舱室照度计算与测量方法。本标准适用于海洋船、工程船，其船舶也可参照使用。2引用标准
JJG 245-81光照度计
3术语
3.1配光曲线
表示光源发光强度与方之间关系的曲线。3.2 利用系数 (n)
被照面上接受的光通量与光源发射的额定光通量之比。3.3 反射比(p)
表面反射光通量与入射光盘之比。3.4室形指数（）
在计算利用系数时，用来表示房间儿何特征的数值。3.5照度补偿系数(K）
CB /T 3485-93
分类号：U 63
考虑光源在使用期间，由于光通景的衰减及被照环境的变化而引起照度降低，在照明计算时予以考虑补偿的系数。系照期系统新装初始照度与保持照度之比。3.6 维护系数 (M)
照度补偿系数的倒数
4照度计算方法
4.1蔬明褚（又称光通激法、利用系数法）在预先确定灯其的数量和类型，房间的特惩，按照所的平均照度，采用利用系数来计算照明所需的光通量的方法。
本方法考虑了反射光的效应，适用于舱室内部平均照度的计筹。4.1.1所需光通量的确定
单个灯其最低光道避按式（1）计算F
武中：F—--单个灯具的最低光通量，mE—要求达到的最低平均照度，1xS——舱室面积，m
中国船柏工业总公司1993-11-88批准)
1994-05-01 实随
照度扑偿系数，见4.1.2;
D一一利用系数，见 4.1,3;
一照明器数致，

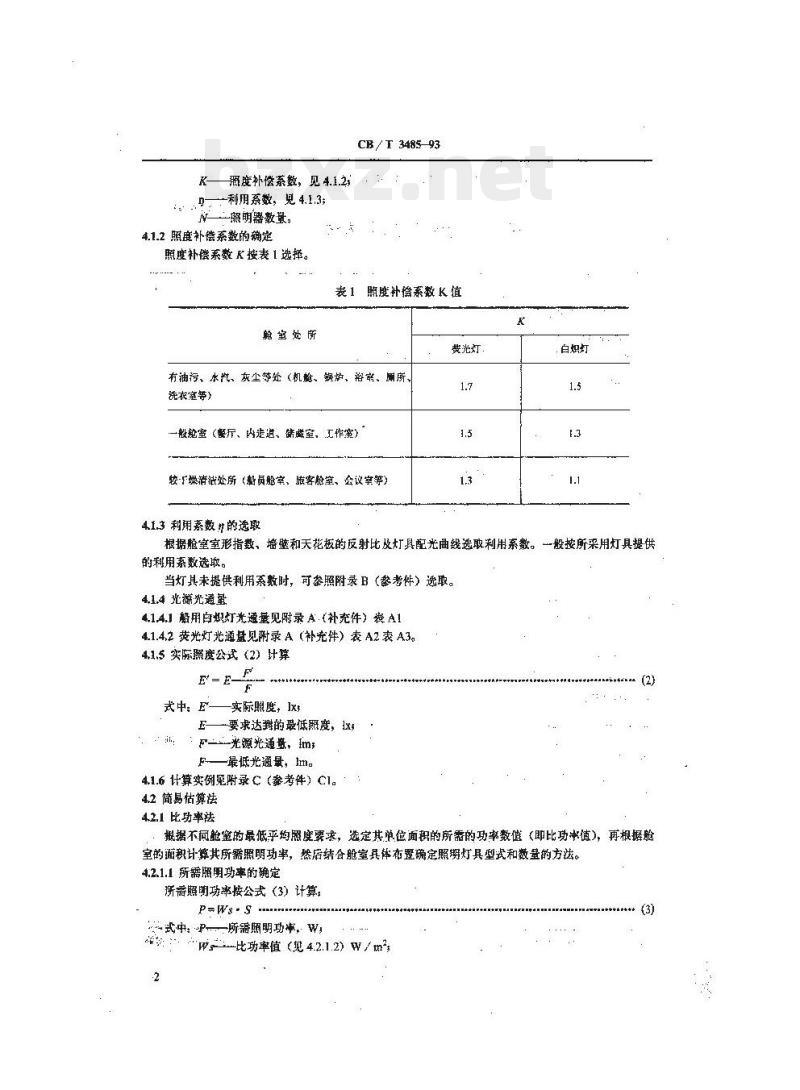

4.1.2 照度补偿系数的确定
照度补偿系数 K按表 1 选择。
CB / T 3485- 93
表 1 照度补偿系数 k 值
舱垒处所
荧光灯，
有油污、水死、灰尘等处（机舱、缺炉、浴宰、厕所、洗衣室等）
一般舱室（餐、内造道、储魔室，工作案）鞍-F燥清微处所（船员舱宰、旅客舱室、会议室等）4.1.3 利用系数并的选取
根据舱室室形指数、墙壁和天花板的反射比及灯具配光曲线选取利用系数。的科用系数选取。
当灯具未提供利用系数时，可参照附录B（参考件）逸取。4.1.4光游光通量
4,1.4.1用自炽灯光通见附录A.（补充件）接A14.1.4,2 荧光灯光通盘见附录 A（补充件）表 A2 表 A3。4.1.5实际照度公式（2）计算
E'- E-
式中;E-
实际跟度，Ix
要求达的最低照度，ix
：F-光源光通盛，Ims
F—最低光通量，Ima
4.1.6 计算实例死附录 C （参考件） C1。4.2简易估算法
4.2.1 比功率法
白炽灯
一般按所架用灯具提供
提据不同舱室的最低乎均照度要求，选定其单位面积的所需的功率数值（即比功率值），再根据舱室的面积计算其所需照明功率，然后结合舱室具体布置确定照努灯具型武和数量的方法。4.2.1.1所需照明功率的确定
所需照明功率按公式（3）计算；P-Ws.S
~式中：-P.—所需照明功率，W,W比功率值（见4.2.1.2)W/m
一枪室面积，m3

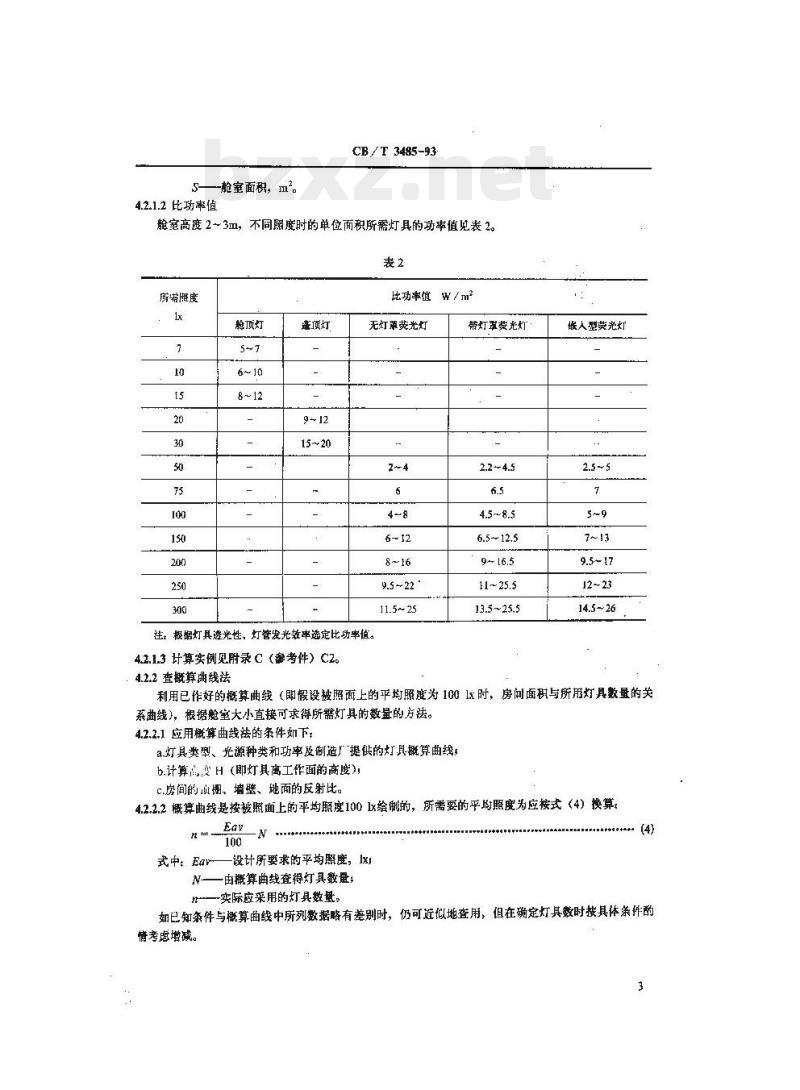

4.2.1.2比功率值
CB/T 3485-93
舱室高度2～3m，不同照度时的单位面积所需灯具的功率值见表 2。表2
所带照度
舱顶灯
蓬顶灯
比功率值W/m2
无灯果荧光灯
9.5 ~ 22
往根据灯具避光性，灯管发光效率选定比功率值。4.2.1.3计算实例见附录C（参考件）C2。带灯罩荧光灯
13.5~25.5
嵌人型荧光灯
4.2.2查概算曲线法
利用已作好的概算曲线（即假设被照面上的平均照度为1001x时，房问面积与所用灯具数量的关系曲线），根据舱室大小直接可求得所需灯具的数量的方法。4.2.2.1应用概算曲线法的条件如下，a.灯具类型、光源种类和功率及制造厂提供的灯具概算曲线，b.计算高变H（即灯具离工作面的商度)，c.房间的贞、墙璧、地面的反射比。4.2.2.2概算曲线是按被照面上的平均照度100x绘制的，所需要的平均照度为应按式（4）换算：Eav
武中：Ear
设计所要求的平均照度，Ix1
N——由概算曲线查得灯具数量；(4)
一实际应采用的灯具数量。
如已知条件与概算曲线中所列数据略有差别时，仍可近似地查用，但在确定灯具数时按具体条件酌情考虑增减。

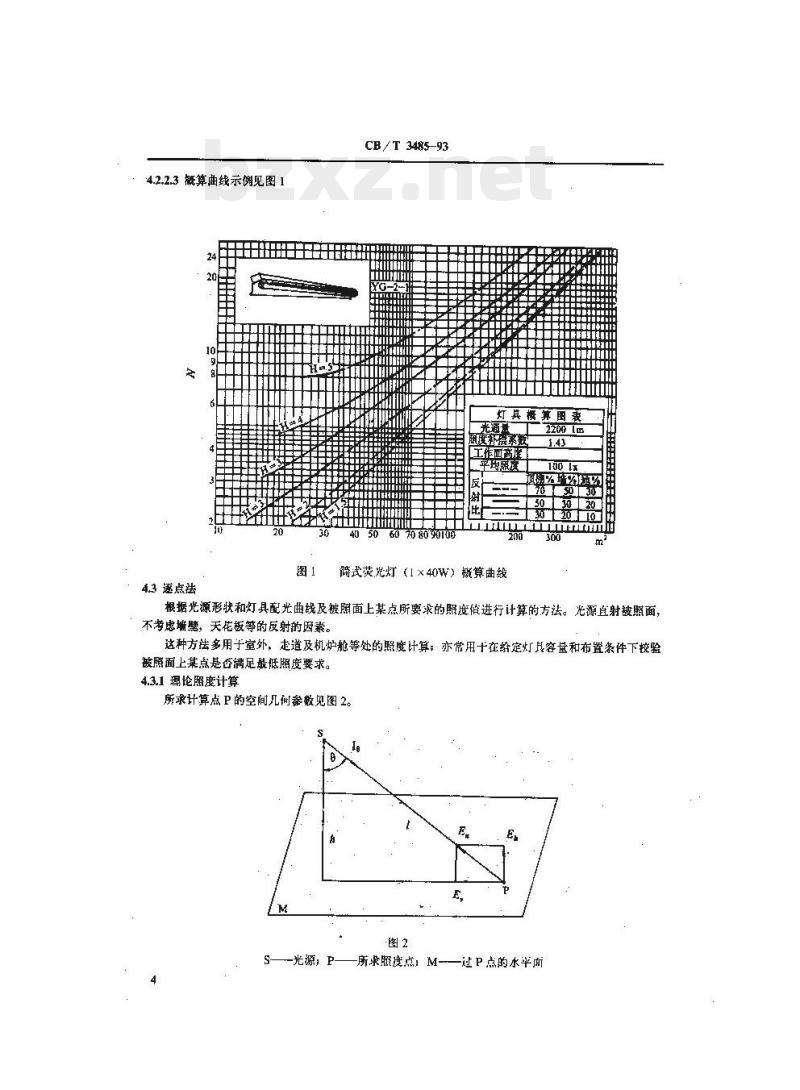

4.2.2.3概算曲线示例见图1
4.3逐点法
CB/T 3485-93
607080证
行具概算图表
国度乖套察新
简戏荧光灯（1x40W）概算曲线
根据光源形状和灯具配光曲线及被照面上某点所要求的照度值进行计算的方法。光源直射被照面，不考虑墙鹭，天花板等的反射的因素。这种方法多用于室外，走道及机炉舱等处的照度计算；亦常用十在给定灯具容量和布置条件下校验被照面上某点是否满足最低照度要求。4.3,1 理论照度计算
所录求计算点P的空间几何参数见图2。E
一光源，P
所求照度点：M
过P点的水平面
CB/ T 3485-93
P点的照度按式（5)、(6)、(7）计算E.
E,=E, sine -
式中：E,——P 点法线照度，1x,E,
P点水平面照度，Ix
-P点乘直面照度，Lx!
sing：
sintcosg
?角方向的发光强度（由配光山线变得）cdi光源距被照点P的距离，m；
一光源至被照点的射线与光源垂直高度线的夹角，（。）。一般情况下，只计算水平面照度。 (5)
(（6)
假如P点上不是山一个灯具照射，而足出若十灯具照射时，则P点上的照度为各灯具在其相应方向上服度的总和。
E= E+E,+
4.3.2实际抵度计算
由于制造厂\提供的灯具的光强分布数据是按其光通量10001m给出的，在照度计算中引用光强数据时，如实际光通量不是10001m，光强应按式（9）换算。0g
灯具在6方向.上的光强，cd；
灯具光通量为10001m时在é方向上的光强，cd，最低光通量，lm。
若考虑灯具维护系数M，则实际照度按式（10)、（11)、（12)、（13）计算：F-M
CaonfM
1000r2
Tru·M
Fingcose
4.3.3计算实例见附录C（参考件）C3。(9)
5照度测整方法
5.1 测量仪器
CB/T 3485-93
5.1.1测量照度的光脂度计（以下简称照度计），通常采取酒光电池式或硅光电池式照期度计。5.1.2照度计精度应不低于二级。5.1.3照度计的检定按JJG245规定。5.2 谢量条件
5.2.1照度测盘应在无自然光源的情况下进行。5.2.2应排除其他无关光源的影响，点燃必要的光源。5.2.3在测尽中被酬灯具的供电电压和频率一般应保持在整定值范围内。3.2.4应防止测试者所处的位置及所穿服装和其他各种因素对照度测量的影响。5.2.5照度测量开始前，白炽灯光源的点燃时间应在5mi以上，萤光灯光源的点燃时间应在15min以上，气体放电灯光源的点燃时间应在30min以上。待光源的光输出稳定所再测盘。5.3 谢量方法
5.3.1一般规定
5.3.1.1为保证测量的准确性，一个测最点应不少于2次读数，然后取其算术平均值。5.3.1.2照度计指示应为稳定后的读数。5.3,1.3测量点应为舱壁与灯具间的中心部位。5.3.1.4测量平面一般为距地面800mm的水平面。对通道和梯道则为实际通行的地面。5.3.1.5高度为1500mm及以上的家俱或机器控制板等均可视作舱璧。5.3.1.6存在光源的直射光被遮挡的空问时，其被遮挡的空间中心部位再追加一个测量点。5.3.1.7一般照明的照度谢最值，原则上用舱室区域内各测量值算术平均值表示。5.3.2一敲照明照度测最点的选取5.3.2.1独立舱室
a、一就灯的照度制量点见图3
-登灯的照度测量点
距离，E
测重点
b、二盏灯的照度测量点见图 4
CB /T 3485-93
二盏灯的照度测量点
—距离，E-
c、特殊舱室的照度测量点览图 5陶
测查点及其测缺值
特殊舱室的照度测量点
L距离：E—测量点及其测量值
5.3.2.2通道、梯道等处所
a、通道照度的测量点选取按图6。EL
CB/T 3485-93
通遵的照度测量点
距离，E测量点（每点的测量值要符合要求）及其测量值b、梯道处所照度的测最点选取接图7。测盘点
第一个台阶，
中间台阶
梯道的照度测量点
5.3.2.3 室内主通道等处所
d，机器处所照度的测量点选取按图 8.CB/T 3485-93
地板面
机器处所，室内主通道的照度测量点一距离
b、室端部等靠近围垫场所的照度测量点灯H
地板面
测旺点
室端部等常近围壁场所的照度测量点L
C、货舱处所的照度测量点
5.3.3局部照明照度测量
CB/T 3485-93
货舱处所的照度测基点
局部照明照度标准末作规定，若要测量，其测量方法见附录D（参考件）。10
船用白炽灯光通量见表A1。
CB / T 3485-93
附录A
光电鑫数
(杯充件）
表AI船用灯泡光电参数
功率w/光通盘hm
25 / 235,40 / 440,60 / 720,100 / 140025/225,40/420,60/750,100/135025/180,40/355.60/610.100/1280,150/2125,200/ 2925,300/ 4549,500 / 8010,1000/1710025/ 170,40/ 342,60/ 600.100/1240,200/288015/88,25/175,40/280.60/505,100/1125,150/1880,200/2630,300/4150,500/7400,1000/15600下载标准就来标准下载网
荧光灯光通量见表A2、表A3.
直管型荧光灯的光电参数
灯型号
YZISRR
YZ15RL
YZ15RN
YZ20RR
YZ20RL
YZ20RN
YZ30RR
YZ30RL
YZ30RN
YZ40RR
YZAORL
YZ40RN
额定功率
誉工作电压
管电流
(一等品)光通量
