船用联锁开关插座
Marine switched socket-outlets with interlock2014-05-06发布
高品标识谢防仿
中华人民共和国工业和信息化部2014-10-01实施
本标准按GB/T1.1一2009给出的规则起草。本标准代替CB386一1965《联锁开关插座》。本标准与CB386一1965相比进行了如下修改：——标准名称改为：船用联锁开关插座；—增加了额定电流为16A、32A的规格；—增加了额定电压为125V、380/440V的电压等级；—-增加了标记型式：
一增加了技术要求、试验方法、检验规则、产品标志和包装等的内容：取消了额定电压为36V的电压等级。CB/T44042014
本标准由全国海洋船标准化技术委员会船舶电气设备分技术委员会（TC12/SC6）归口。本标准起草单位：沪东中华造船（集团）有限公司、乐清市沪乐船用电器有限公司。本标准主要起草人：汤卫英、倪建荣、娄赛平、严青、耿海平、王功明。本标准所代替标准的历次版本发布情况为：CB386-1964、CB386·1965。

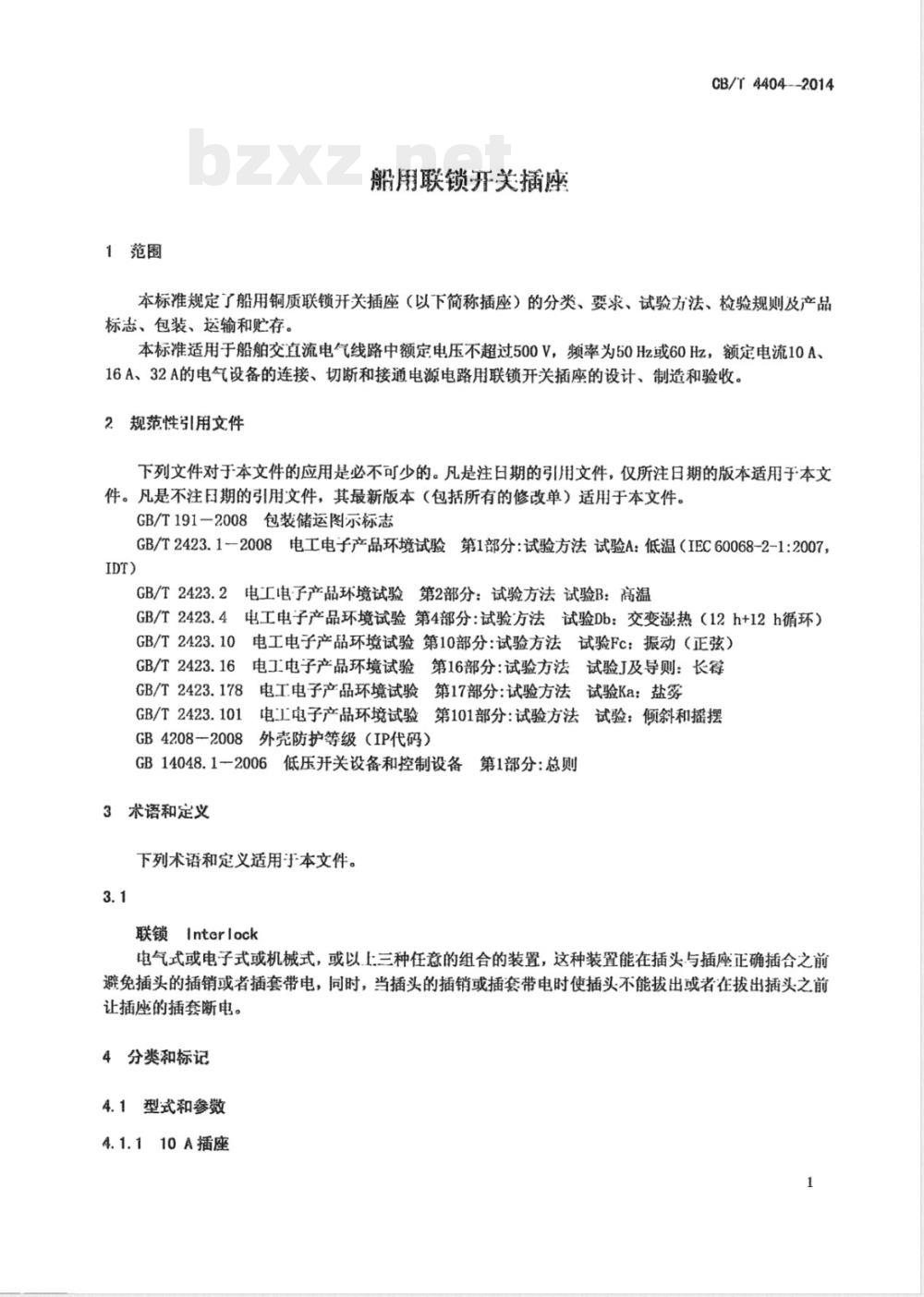

1范围
船用联锁开关插座
CB/T4404-2014
本标准规定了船用铜质联锁开关插座（以下简称插座）的分类、要求、试验方法、检验规则及产品标志、包装、运输和贮存。
本标准适用于船舶交直流电气线路中额定电压不超过500V，频率为50Hz或60Hz，额定电流10A、16A、32A的电气设备的连接、切断和接通电源电路用联锁开关插座的设计、制造和验收。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191-2008包装储运图示标志GB/T2423.1一2008电工电子产品环境试验第1部分：试验方法试验A：低温（IEC60068-2-1:2007，IDT)
GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.4电工电子产品环境试验第4部分：试验方法试验Db：交变湿热（12h+12h循环）GB/T2423.10电工电子产品环境试验第10部分：试验方法试验Fc：振动（正弦）GB/T2423.16
电工电子产品环境试验第16部分：试验方法试验J及导则：长GB/T2423.178电工电子产品环境试验第17部分：试验方法试验Ka：盐雾GB/T2423.101
电工电子产品环境试验
GB4208一2008外壳防护等级（IP代码）第101部分：试验方法试验：倾斜和摇摆GB14048.1一2006低压开关设备和控制设备第1部分：总则3术语和定义
下列术语和定义适用于本文件。3.1
联锁Interlock
电气式或电子式或机械式，或以上三种任意的组合的装置，这种装置能在插头与插座正确插合之前避免插头的插销或者插套带电，同时，当插头的插销或插套带电时使插头不能拔出或者在拔出插头之前让插座的插套断电。
4分类和标记
4.1型式和参数
4.1.110A插座
CR/T4404--2014
4.1.1.1两填料函在下方

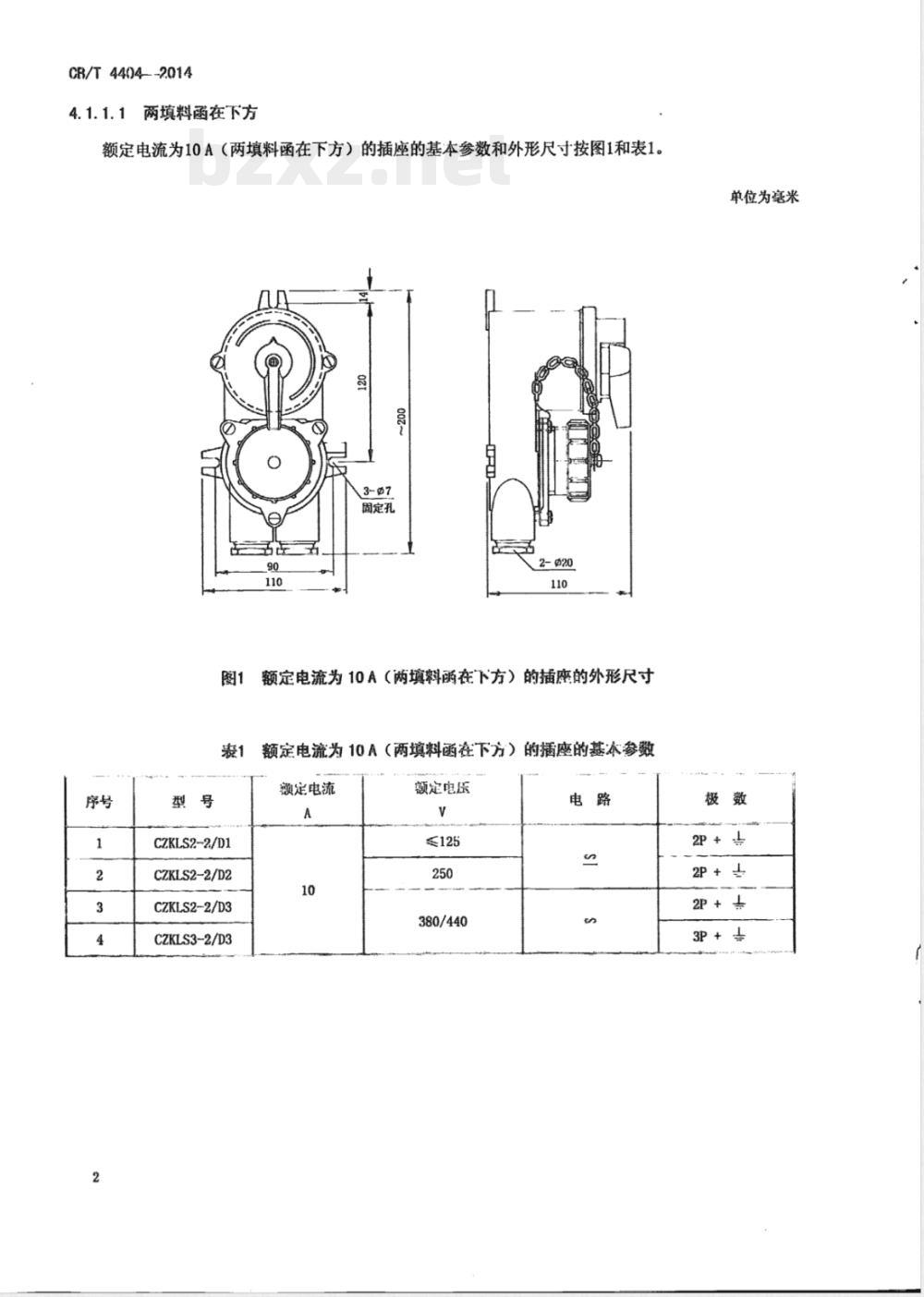

额定电流为10A（两填料函在下方）的插座的基本参数和外形尺寸按图1和表1。0
固定孔
图1额定电流为10A（两填料函在下方）的插座的外形尺寸额定电流为10A（两填料函在下方）的插座的基本参数表1
CZKLS2-2/D1
CZKLS2-2/D2
CZKLS2-2/D3
CZKLS3-2/D3
额定电流
额定电压
380/440
单位为毫米
2P+克
4.1.1.2填料函分布含多种形式
CB/T4404-2014

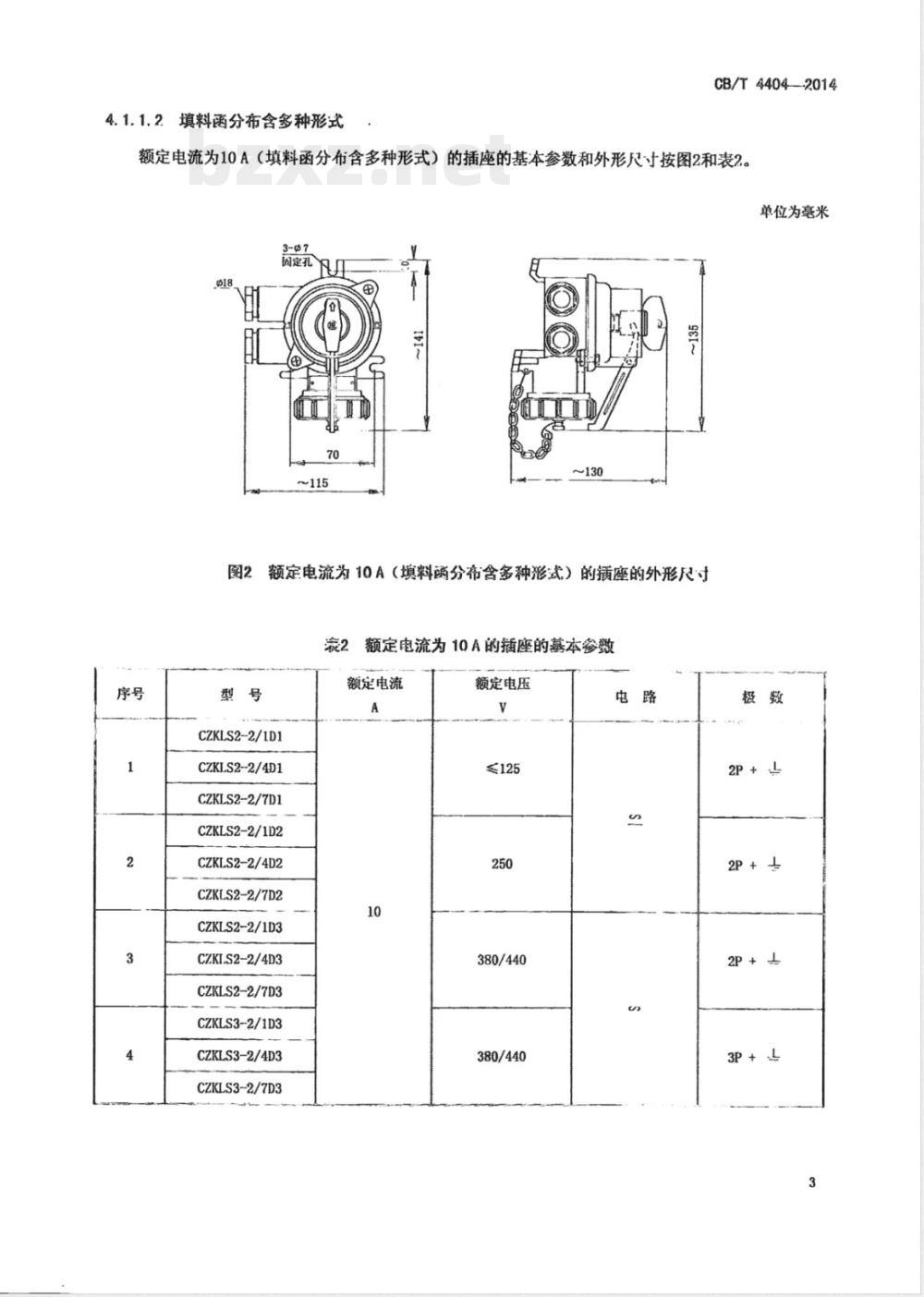

额定电流为10A（填料函分布含多种形式）的插座的基本参数和外形尺寸按图2和表2。单位为毫米
固定孔
图2额定电流为10A（填料两分布含多种形式）的插座的外形尺寸炭2额定电流为10A的插座的基本参数序号
CZKLS2-2/1D1
CZKLS2-2/4D1
CZKLS2-2/7D1
CZKLS2-2/1D2
CZKLS2-2/4D2
CZKLS2-2/7D2
CZKLS2-2/1D3
CZKI.S2-2/4D3
CZKLS2-2/7D3
CZKLS3-2/1D3
CZKLS3-2/4D3
CZKLS3-2/7D3
额定电流
额定电压
≤125
380/440
380/440
CB/r 44042014
4.1.216A插座
额定电流为16A的插座的基本参数和外形尺寸按图3和表3。145
3-@？
以固定孔
图3额定电流为16A的插座的外形尺寸表3额定电流为16A的摘座的基本参数序号
CZRLS2.2/114
CZKLS2-2/214
CZKLS2-2/714
CZKLS3-2/114
CZKLS3-2/214
CZKLS3-2/714
额定电流
额定电压
380/440
单位为豪米
4.1.332.A插座
额定电流为32A的插座基本参数和外形尺寸按图4和表4。~200
固定孔
图4额定电流为32A的摘座的外形尺寸表4额定电流为32A的摘座的基本参数序号
4.2标记
CZKLS3-2/1I5
CZKLS3-2/2I5
CZKLS3-2/4I5
CZKLS3-2/515
CZKLS3-2/715
型号表示方法
额定电流
czKLs风-2|/风区×
额定电压
380/440
GH/TA6042014
单位为竞米
3P+→
规格代号(10A-1、2、3；16A-4；32A-5)标准代号(D为DIN标准，I为IEC标准）填料函分布形式代号（见表5)，缺省则填料函在下方带接地销
极数：2为双极，3为三极
船用联锁开关插座（铜质）
CB/T4404-2014
4.2.2标记示例
表5填料函分布形式代号
外形简图
含一个填料函且填料函在左侧
含一个填料函且填料函在右侧
含两个填料函且填料函在左侧
含两个填料函且填料函在右侧
含两个填料函，分布在左、右两侧额定电流为10A（两填料函在下方），额定电压为250V的双极带接地销的插座标记为：插座CB/T4404—2014CZKLS2-2/D2额定电流为10A，额定电压为250V，左边带有二个填料函双极带接地销的插座标记为：插座CB/T4404--2014CZKLS2-2/4D2额定电流为16A，额定电压为250V，左、右各带有一个填料函带接地销的插座标记为：插座CB/T4404-2014CZKLS2-2/7I4额定电流为32A，额定电压为380/440V，右边带有二个填料函带接地销的插座标记为：开关插座CB/T4404—2014CZKLS3-2/5I55要求
5.1外观
5.1.1插座外壳表面应清洁、无锐角、毛刺。5.1.2插座壳体表面涂层应平整光滑，色泽均匀。5.1.3插座的铭牌信息应准确清晰。5.2材料
联锁开关插座的外壳材料：-般为铸造黄铜。插座的导电部件应选用导电性能良好的黄铜制造。非金属部件应采用耐久、滞燃、耐潮、耐霉和绝缘性能好的材料制造，并应避免采用有毒性或能释放出有毒性气体的材料。金属部件应有防护层。5.3外壳防护等级
联锁开关插座的外壳防护等级应为IP56。5.4联锁性能
在插座插套仍然带电的时候，插头不能插入插座，也不能从插座中拔出，并直至插头完全插合时，插座的插套才会带电。
5.5耐湿热
联锁开关插座在环境温度为-25℃～55℃，相对湿度为95%时，应能正常工作。并满足：应具有5.11规定的耐压性能；
热态绝缘电阻应不小于10M2；
壳体涂层腐蚀面应不超过涂层面积25%，零部件主金属不应出现锈点；c)
d）绝缘材料不应有变形、发粘、开裂等缺陷。5.6绝缘电阴
CB/T4404—-2014
联锁开关插座在温度为15℃～35℃，相对湿度为45%～75%，气压为86kPa～106kPa，其冷态绝缘电阻应不小于100Mα。
5.7耐高温
插座在环境温度为70℃时，连续2h内应能正常工作。外壳等缘零部件不应有变形、裂缝及褪色等缺陷。
5.8耐低温
插座在环境温度为-25C时应能正常工作。外壳等绝缘零部件不应有变形、裂缝及褪色等缺陷。5.9耐霉
联锁开关插座应具有耐霉性，外壳及绝缘部件在进行长得试验后，其长霉面积应不超过GB/T2423.16一2008中规定的二级长霉。5.10耐盐雾
插座应具有耐盐雾性能。其外露于空气中的金属电镀件经盐雾试验后，其外观变化应符合表6的规定。表6金属电镀件外观变化
镀层类别
铬+镍+铬
低锡青铜+铬
镍或高锡青铜
银、金
5.11耐压
基体金属
铜和铜合金
铜和铜合金
铜和铜合金
铜和铜合金
合格要求
主要表面无棕锈
主要表面无浅绿色腐蚀物
主要表面无浅绿件腐蚀物
主要表面无灰色或浅绿色腐蚀物主要表面无灰黑色腐蚀物
主要表面无铜绿
插座各-独立电路之间和各电路相对于外壳之间应具有绝缘特性。应能承受频率为50Hz或60Hz规定电压历时1min无击穿或闪络现象。5.12耐倾斜摇操
插座应能在船舶倾斜摇摆土22.5°的环境条件下正常工作。5.13防振动
插座在承受频率2.0Hz～13.2Hz，振幅为±1m；频率13.2Hz.～100Hz，加速度为士0.7g三个相互7
CB/T4404-2.014
垂直的轴向振动各2h后，不应产生紧固件松动、绝缘部件损坏等现象。5.14电气间隙和肥电距离
插座的电气间隙和爬电距离应符合表7的规定。装7联锁开关插座的电气间隙和爬电距离名称
电气间隙
爬电距离
a）不同极性带电零件之间
额定电压
125、250、380
b）带电零件和可触及的金属零件、接地触头、紧固螺钉之间c）带电岑件与金属外壳之.间此内容来自标准下载网
d）带电零件与电源插座金属安装板之间a）不同极性带电零件之间
b）带电零件和可触及的金属零件、接地触头、紧固螺钉之间5.15操作寿命
插座应能承受正常使用中由于机械、电气和热应力产生的过量磨损和其他有害的影响。6试验方法
6.1外观
目视检查插座外壳的镀层及其他部位的外观，用符合图纸精度的量具测量联锁开关插座的尺寸。结果应符合5.1的要求。
6.2材料
检查插座外壳、导电部件及绝缘材料的材质合格证书。结果应符合5.2的要求。6.3外壳防护等级试验
插座外壳防护应按GB4208一2008的要求进行试验。结果应符合5.3的要求。6.4联锁性能
采用手动操作插座的开关处在“开”的位置上，插拔插头；插座的开关处在“关”的位置上，插拔插头。结果应满足5.4的要求。
6.5耐湿热
插座的湿热试验按照GB/T2423.4一2008试验Db的试验方法进行。结果应符合5.5的要求。6.6绝缘电阻测量
用直流500V兆欧表测量带电部位与壳体之间以及带电部位不同极之问的绝缘电阻。结果应符舍5.6的要求。
6.耐高温
联锁开关插座的高温试验按照GB/T2423.2规定进行，结果应符合5.7的要求。6.8耐低湿
联锁开关插座的低温试验按照GB/T2423.1规定进行，结果应符合5.8的要求。6.9耐霉
CB/T44042014
联锁开关插座的耐霉试验按照GB/T2423.16规定进行，盐雾试验周期按48h进行，结果应符合5.9的要求。
6.10耐盐露
联锁开关插座的盐雾试验按照GB/T2423.17规定进行，结果应符合5.10的要求。6.11耐压
联锁开关插座应进行耐压试验，试验电压见表8。试验电压应具有近似于正弦波形，试验电源的容量不小子0.5kVA。试验开始时所施加的电压不大于试验电压全值的一半，然后，迅速提高到试验电压的全值，全值电压维持1min。结果应符合5.11的要求。表8耐压试验电压
联锁开关插座额定电压
125、250
380/440
6.12耐倾斜摇摆
试验电压
联锁开关捕座的耐倾斜密摆试验按照GB/T2423.101规定进行。结果应符合5.12的要求。6.13振动
联锁开关插座的振动试验按照GB/T2423.10规定进行。结果应符合5.13的要求。6.14电气间隙和爬电距离测量
插座的电气间隙和爬电距离按GB14048.1·-2006附录G的规定进行测量，结果应符合5.14的要求。6.15操作寿命
将被试品固定在专用试验设备上，在额定电压和额定电流下及cosΦ=0.6土0.05的交流线路中，在插座的开关处在“关”的状态下进行，每一次应在插头完全插入后锁定再解锁。对额定电流10A的插座插拔5000次；对额定电流16A、32A的插座插拔2.000次。试验的插座以7.5次/min的插拔频率进行。当完成所规定的插拔次数后，结果应符合5.15的要求。9
