【其他行业标准】 船用消防水枪

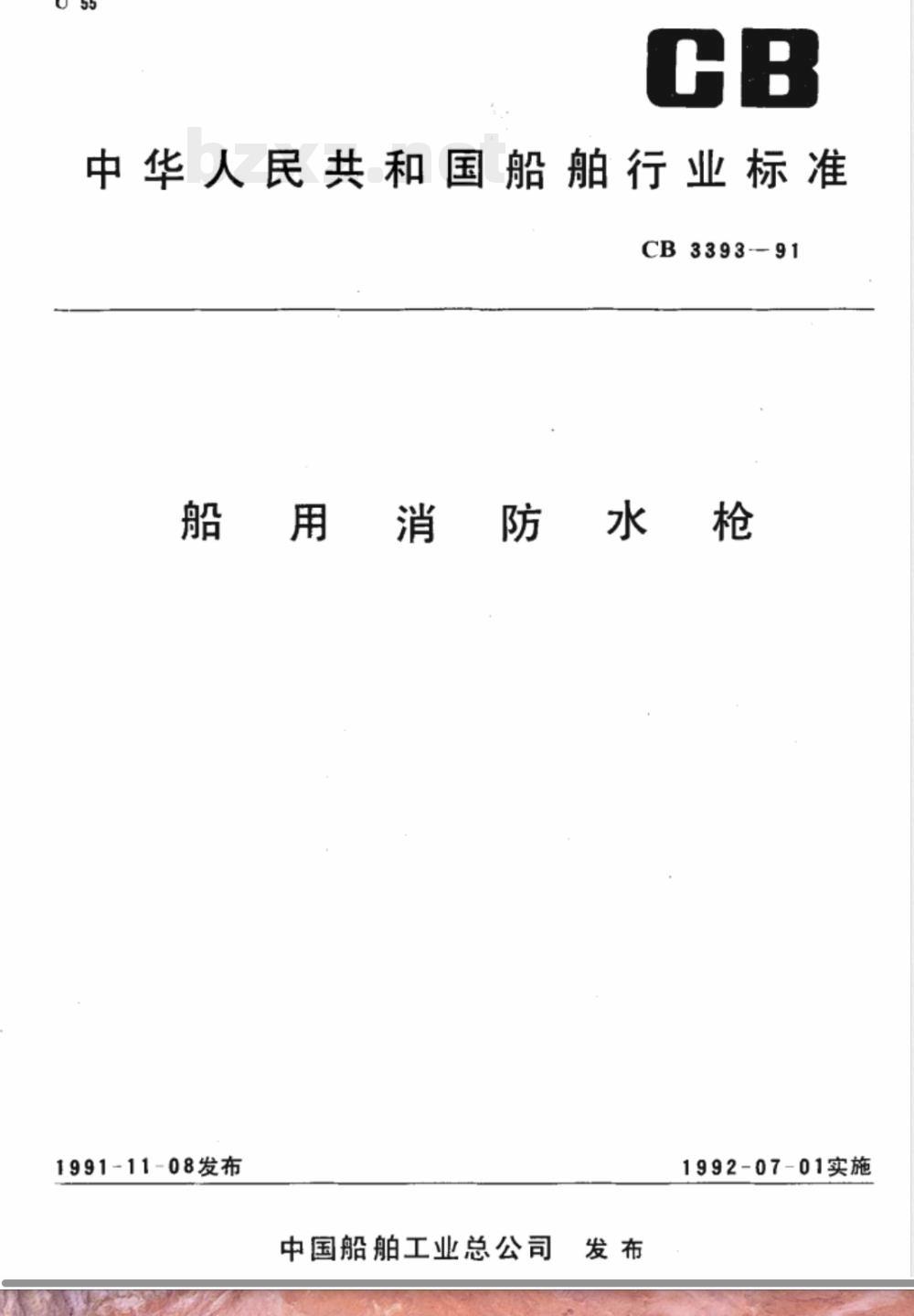

中华人民共和国船舶行业标准
CB3393--91
船用消防水枪
1991-11-08发布
中国船舶工业总公司发布
1992-07-01实施

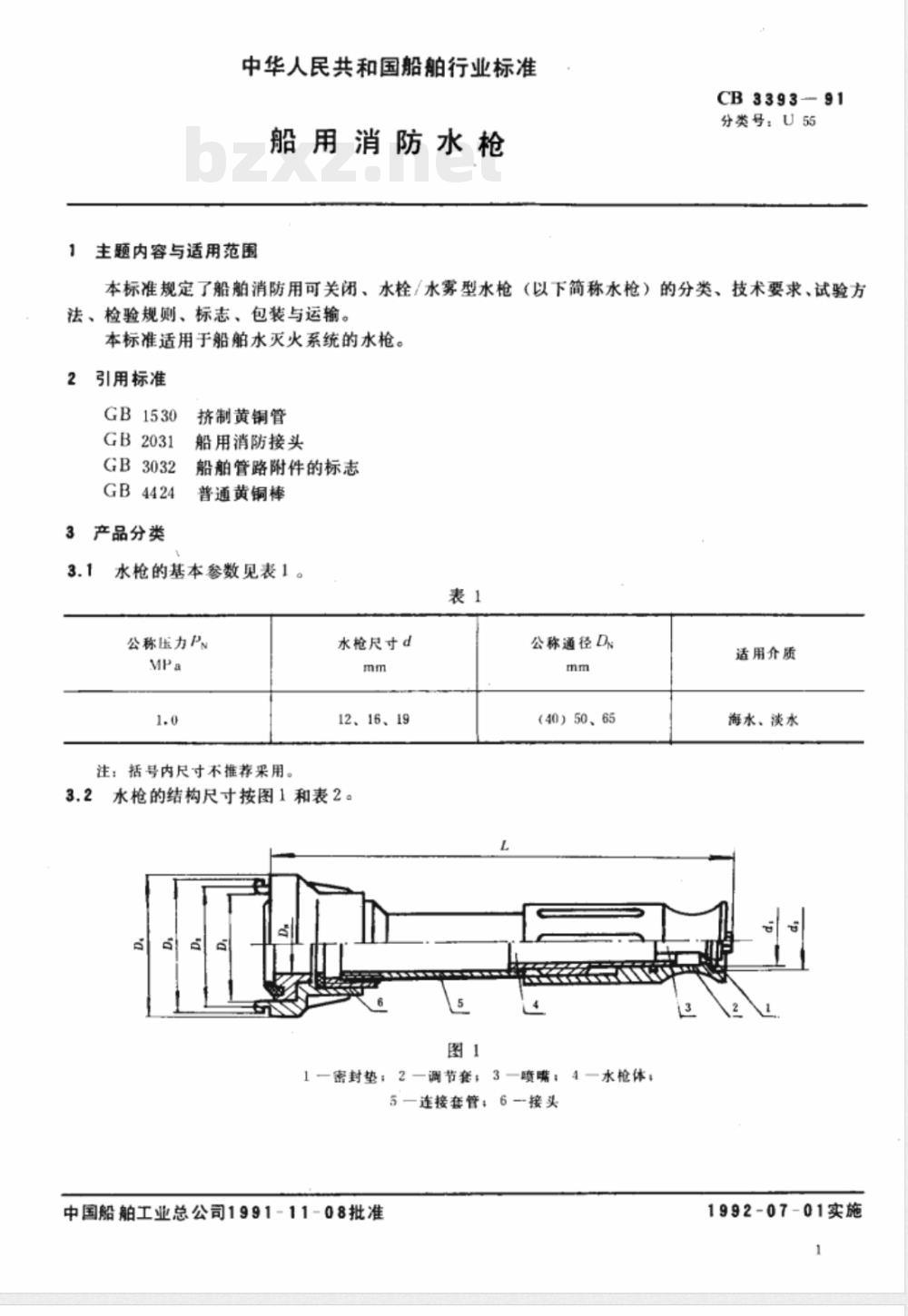

中华人民共和国船舶行业标准
船用消防水枪
主题内容与适用范围
CB3393-—91
分类号：U55
本标准规定了船舶消防用可关闭、水栓/水雾型水枪（以下简称水枪）的分类、技术要求、试验方法、检验规则、标志、包装与运输。本标准适用于船舶水灭火系统的水枪。2引用标准bzxz.net
GB1530
GB2031
GB3032
GB4424
3产品分类
挤制黄铜管
船用消防接头
船舶管路附件的标志
普通黄铜棒
水枪的基本参数见表1
公称压力力
注：括号内尺寸不推荐果用。
水枪尺寸d
12、16、19

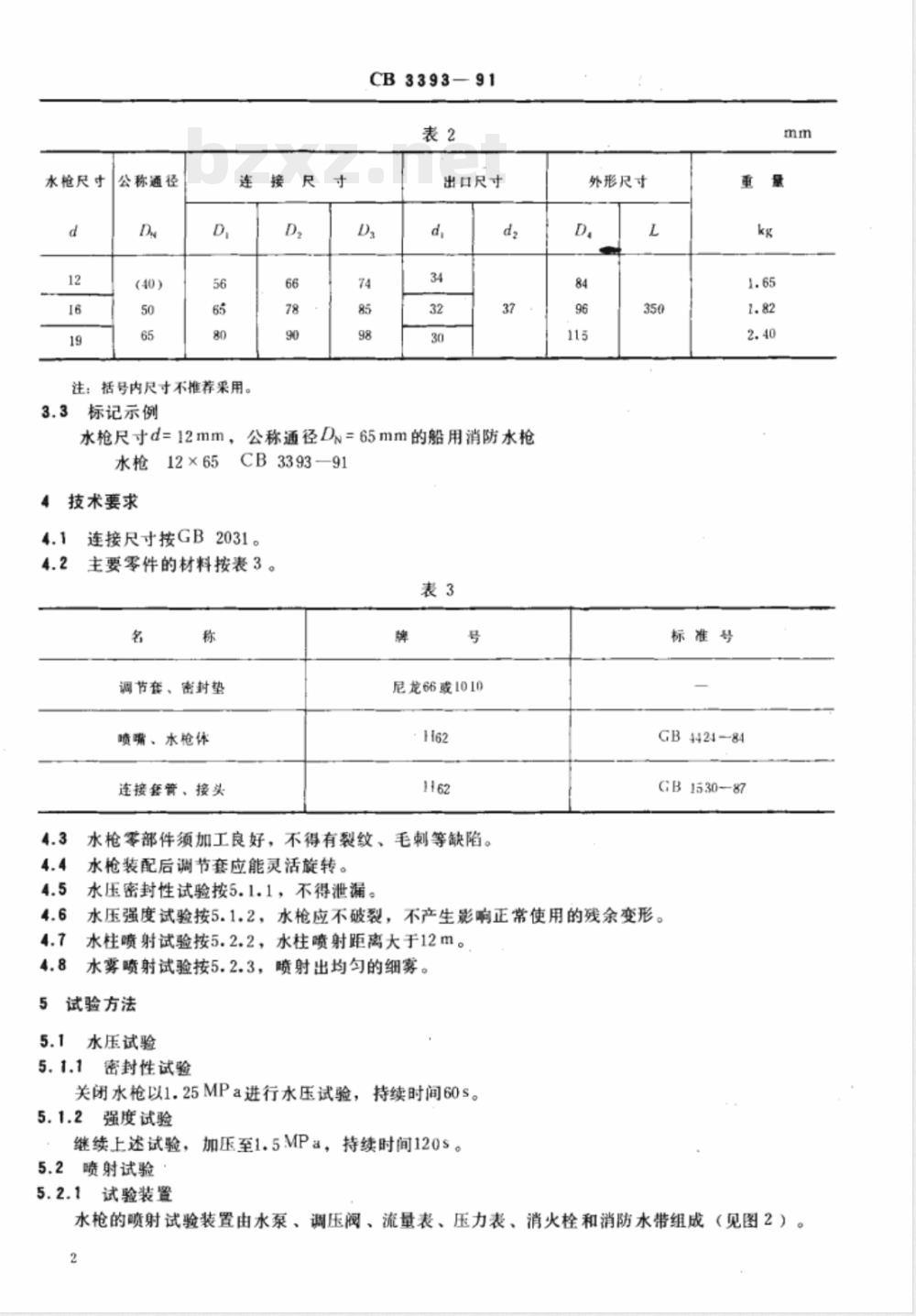

3.2水枪的结构尺寸按图1和表2。5
公称通径D%
(40）50、65
1一密封垫；2一调节套；3—喷嘴：4一水枪体；5一连接套管；6一接头
中国船舶工业总公司1991-11-08批准3
适用介质
海水、淡水
1992-07-01实施
水枪尺寸
公称通径
注：括号内尺寸不推荐果用。
标记示例
水枪尺寸d=12mm，2
CB3393—91
出口尺寸
公称通径D%=65mm的船用消防水枪水枪12×65
技术要求
CB3393—91
连接尺寸按GB2031。
主要零件的材料按表3。
调节套、密封垫
喷嘴、水枪体
连接套管、接头
尼龙66或1010
水枪零部件须加工良好，不得有裂纹、毛刺等缺陷。水枪装配后调节套应能灵活旋转。水压密封性试验按5.1.1，不得泄漏。外形尺寸
标准号
GB4421—84
GB 15.3087
水压强度试验按5.1.2，水枪应不破裂，不产生影响正常使用的残余变形。水柱喷射试验按5.2.2，水柱喷射距离大于12m。4.8
水雾喷射试验按5.2.3，喷射出均匀的细雾。5
试验方法
水压试验
5.1.1密封性试验
关闭水枪以1.25MPa进行水压试验，持续时间60s。5.1.2强度试验
继续上述试验，加压至1.5MPa，持续时间120s5.2喷射试验
5.2.1试验装置

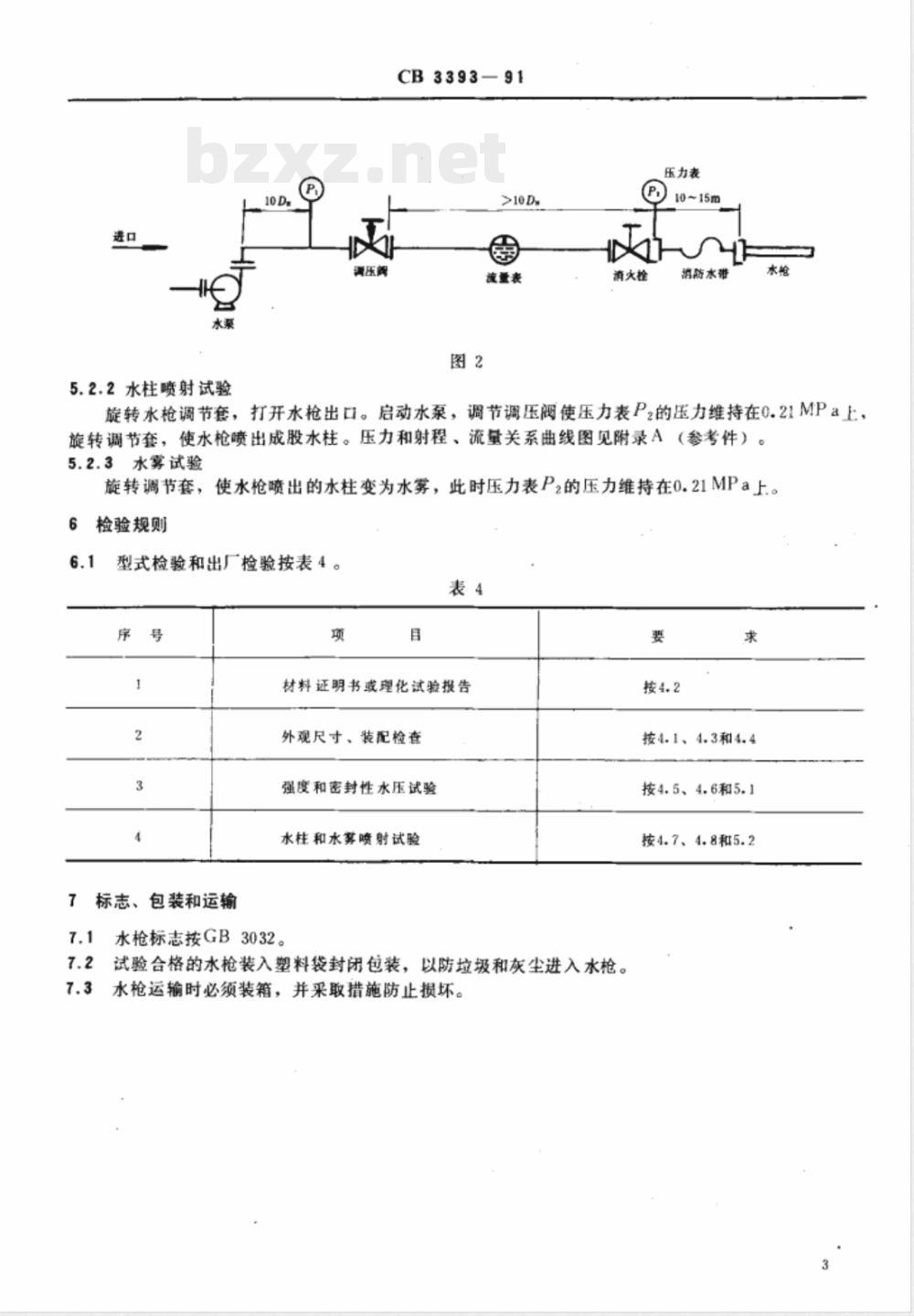

水枪的喷射试验装置由水泵、调压阀、流量表、压力表、消火栓和消防水带组成（见图2）。2
5.2.2水柱喷射试验
满压距
CB3393—91
流量表
消火栓
压力表
消防水带
旋转水枪调节套，打开水枪出口。启动水泵，调节调压阀使压力表P2的压力维持在0.21MPa上，旋转调节套，使水枪喷出成股水柱。压力和射程、流量关系曲线图见附录A（参考件）。5.2.3水雾试验
旋转调节套，使水枪喷出的水柱变为水雾，此时压力表P2的压力维持在0.21MPa上。6
检验规则
型式检验和出厂检验按表4。
标志、包装和运输
材料证明书或理化试验报告
外观尺寸、装配检查
强度和密封性水压试验
水柱和水雾喷射试验
水枪标志按GB3032。
试验合格的水枪装入塑料袋封闭包装，以防垃圾和灰尘进入水枪。水枪运输时必须装箱，并采取措施防止损坏。要
按4.1、4.3和4.4
按4.5、4.6和5.1
按4.7、4.8和5.2
射程关系曲线图
压力一桌
w*s翻
A2压力-流量关系曲线图
CB3393—91

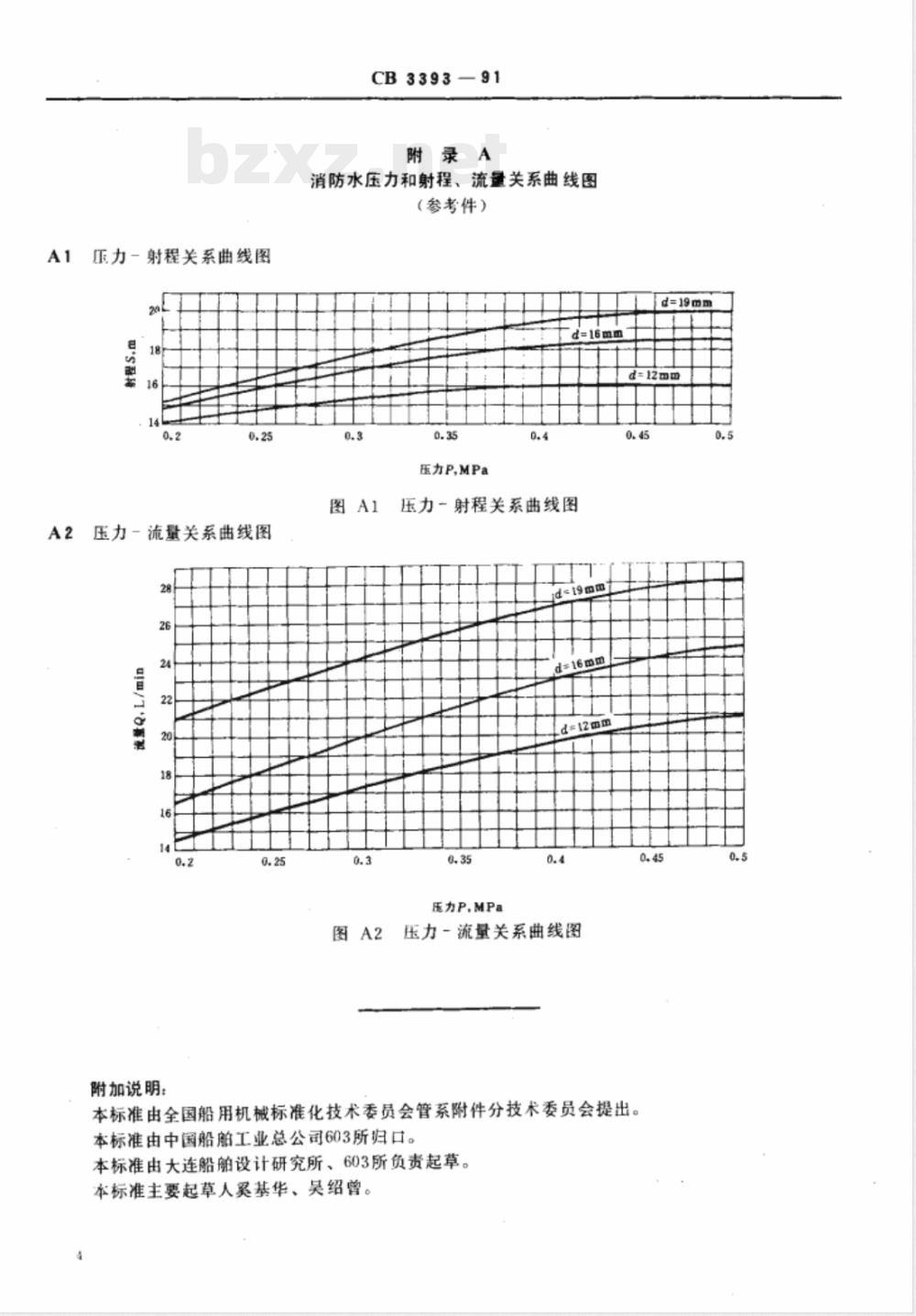

附录A
消防水压力和射程、流量关系曲线图（参考件）
d=16mm
d=19mm
d=12mm
压力P,MPa
压力一射程关系曲线图
ds19mm
d*16mm
d*12mm
压力P，MPa
压力一流量关系曲线图
附加说明：
本标准由全国船用机械标准化技术委员会管系附件分技术委员会提出。本标准由中国船工业总公司603所归口。本标准由大连船舶设计研究所、603所负责起草。本标准主要起草人奚基华、吴绍曾。4
