【其他行业标准】 油舱空气管防火网

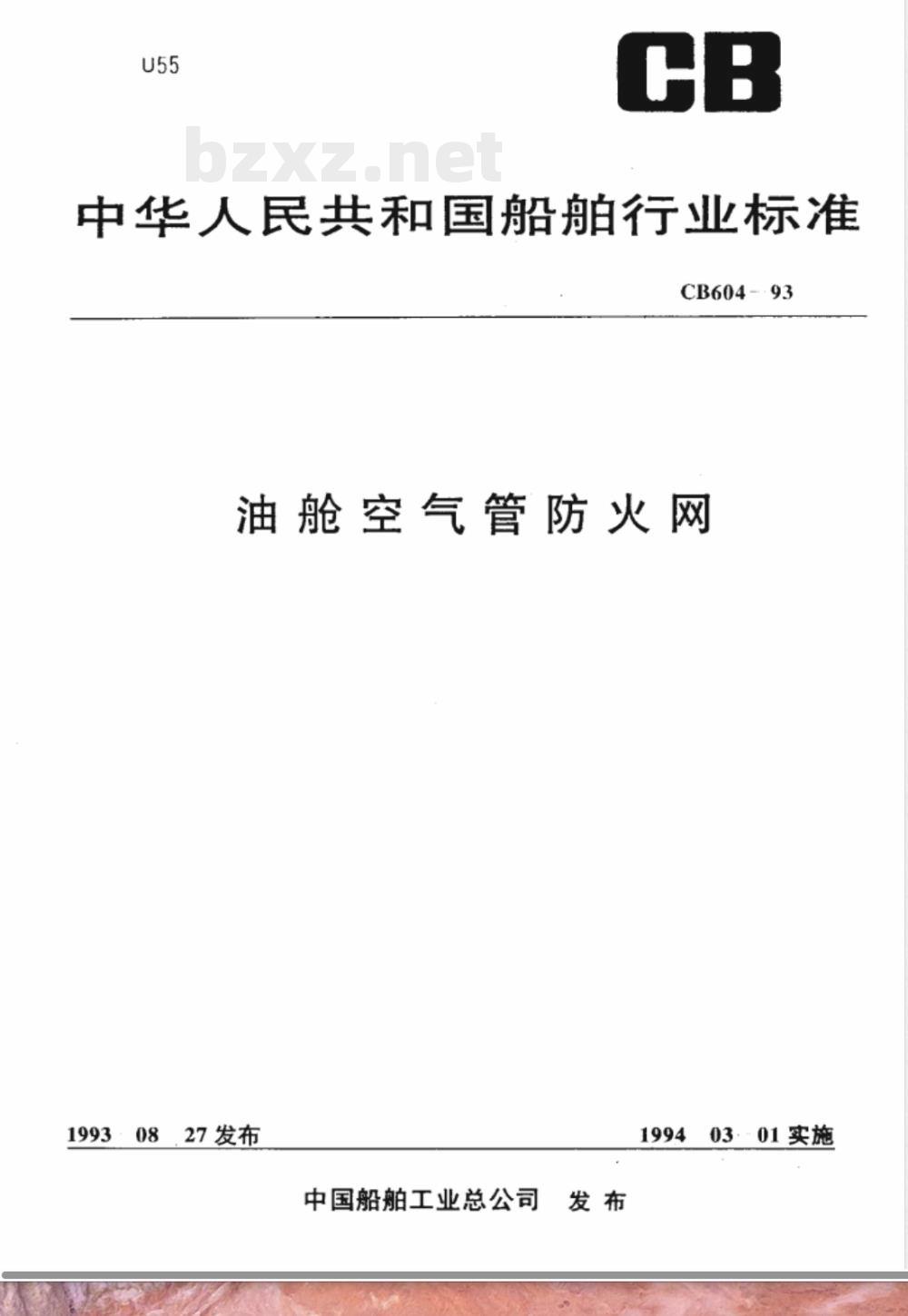

中华人民共和国船舶行业标准
CB604·93
油舱空气管防火网
：0827发布
中国船舶工业总公司
03·01实施

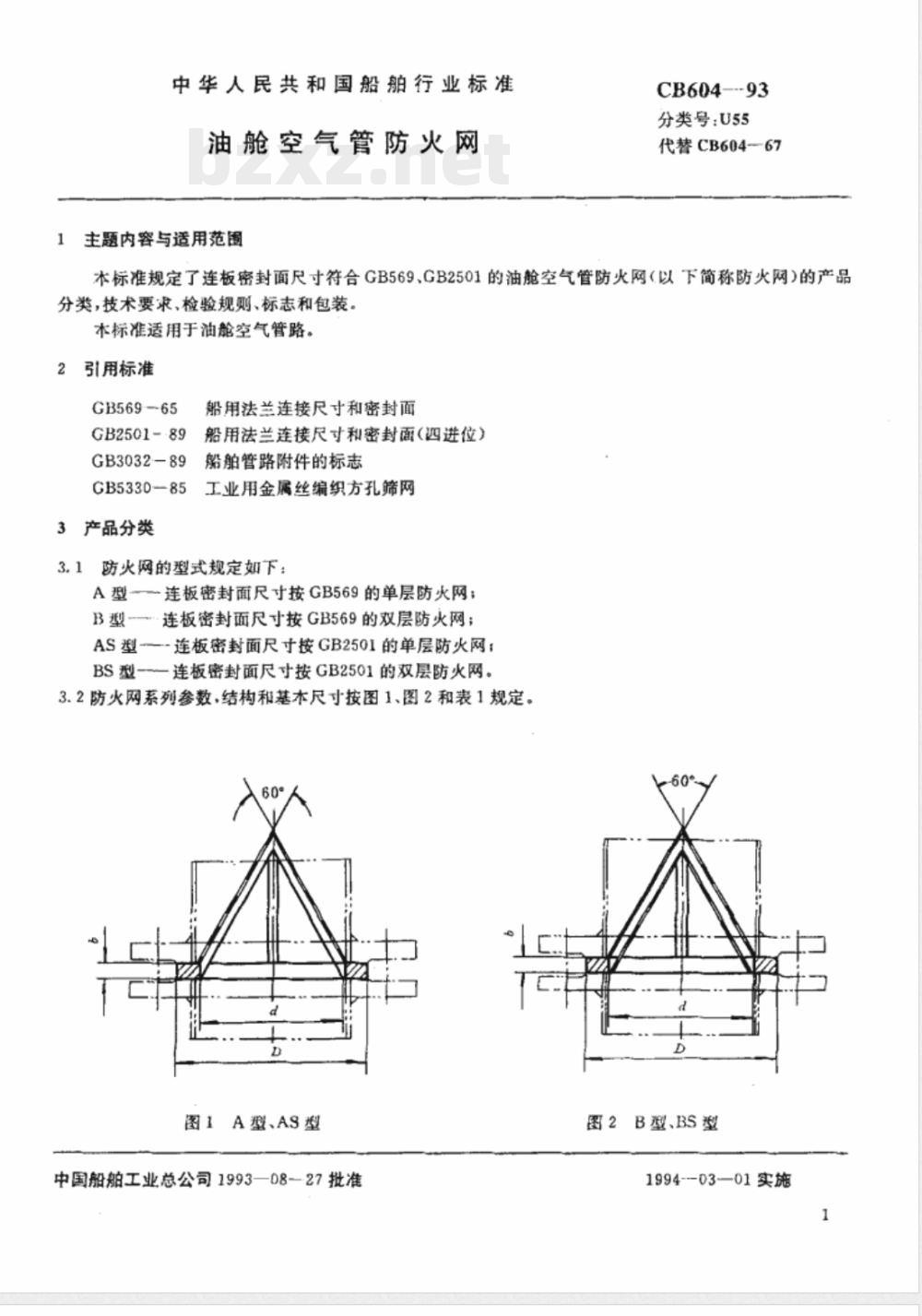

中华人民共和国船舶行业标准
油舱空气管防火网
主题内容与适用范围
CB604---93
分类号：U55
代替CB604-67
本标准规定了连板密封面尺寸符合GB569、GB2501的油舱空气管防火网（以下简称防火网）的产品分类，技术要求、检验规则、标志和包装。本标准适用于油舱空气管路。
2引用标准
GB56965
船用法兰连接尺寸和密封面
船用法兰连接尺寸和密封面(四进位）GB2501-·89
GB3032—89
船舶管路附件的标志
GB533D-85工业用金属丝编织方孔筛网3产品分类
3.1防火网的型式规定如下：
A型连板密封面尺寸按GB569的单层防火网；B型-—\·连板密封面尺寸按GB569的双层防火网；AS型--连板密封面尺寸按GB2501的单层防火网：BS型-
连板密封面尺寸按GB2501的双层防火网。3.2防火网系列参数、结构和基本尺寸按图1、图2和表1规定。图1A型、AS型
中国船舶工业总公司1993—08-27批准图2B型、BS型
1994--03—01实施
A型、B型
标记示例
AS型、BS型
CB604-93

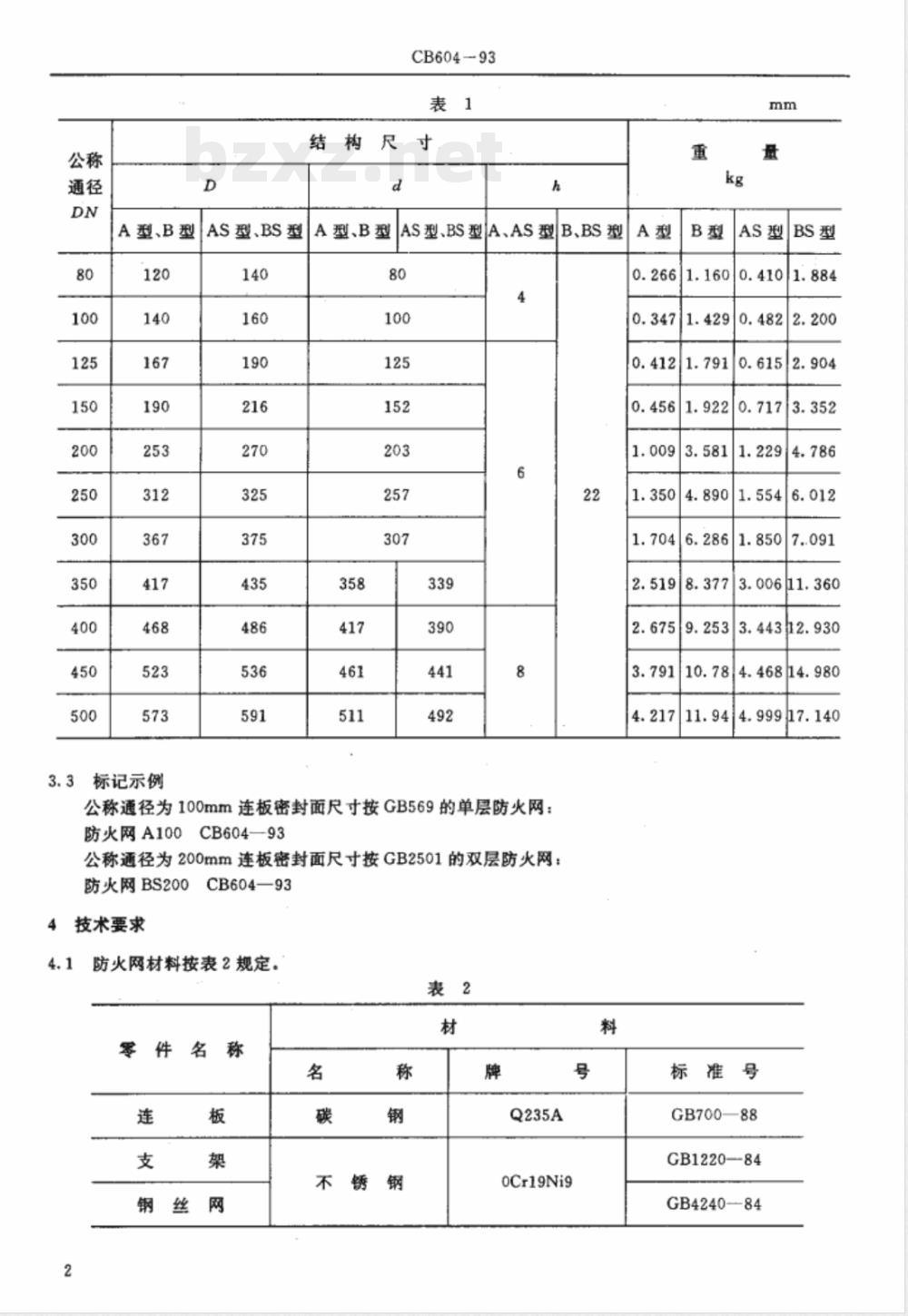

结构尺寸
A型、B型
AS型、BS型A、AS型B、BS型
公称通径为100mm连板密封面尺寸按GB569的单层防火网：防火网A100CB604—93
公称通径为200mm连板密封面尺寸按GB2501的双层防火网：防火网BS200
CB604—93
4技术要求
防火网材料按表2规定。
OCr19Ni9
3.00611.360
3.44312.930
10.784.46814.980www.bzxz.net
11.944.99917.140
GB700—88
GB1220—84
GB4240—84
CB604-93

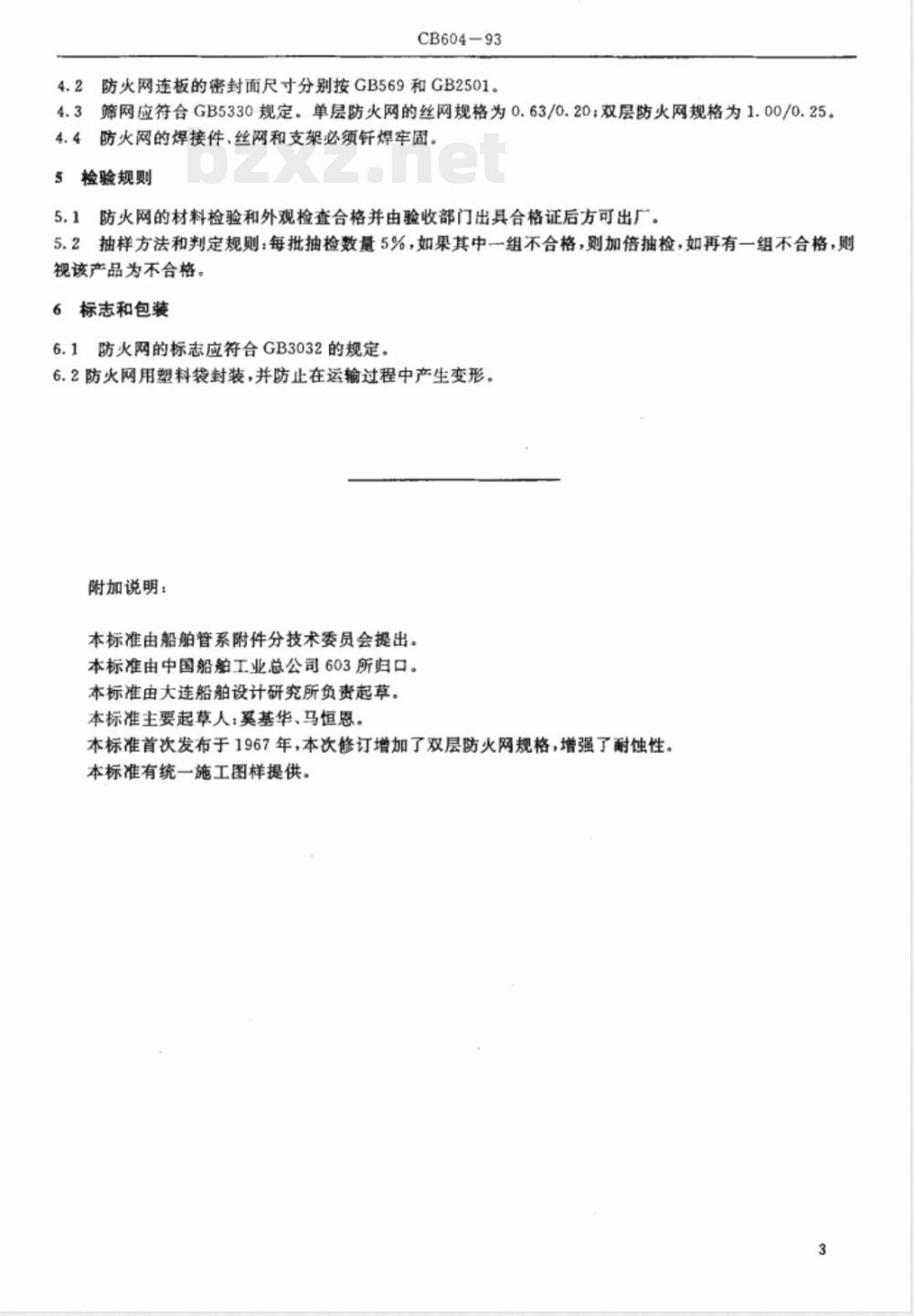

防火网连板的密封面尺寸分别按GB569和GB2501。4.2
筛网应符合GB5330规定。单层防火网的丝网规格为0.63/0.20；双层防火网规格为1.00/0.25。4.4
防火网的焊接件、丝网和支架必须钎焊牢固。5检验规则
防火网的材料检验和外观检查合格并由验收部门出具合格证后方可出广。5.2抽样方法和判定规则：每批抽检数量5%，如果其中-组不合格，则加倍抽检，如再有一组不合格，则视该产品为不合格。
6标志和包装
6.1防火网的标志应符合GB3032的规定。6.2防火网用塑料袋封装，并防止在运输过程中产生变形。附加说明：
本标准由船舶管系附件分技术委员会提出。本标准由中国船舶工业总公司603所归口。本标准由大连船舶设计研究所负责起草。本标准主要起草人奚基华、马恒恩。本标准首次发布于1967年，本次修订增加了双层防火网规格，增强了耐蚀性。本标准有统一施工图样提供。
