【国家标准】 动物射频识别 第1部分：射频识别标签与GB/T 20563和GB/T 22334的一致性评估（包括制造商代码的发放和使用）

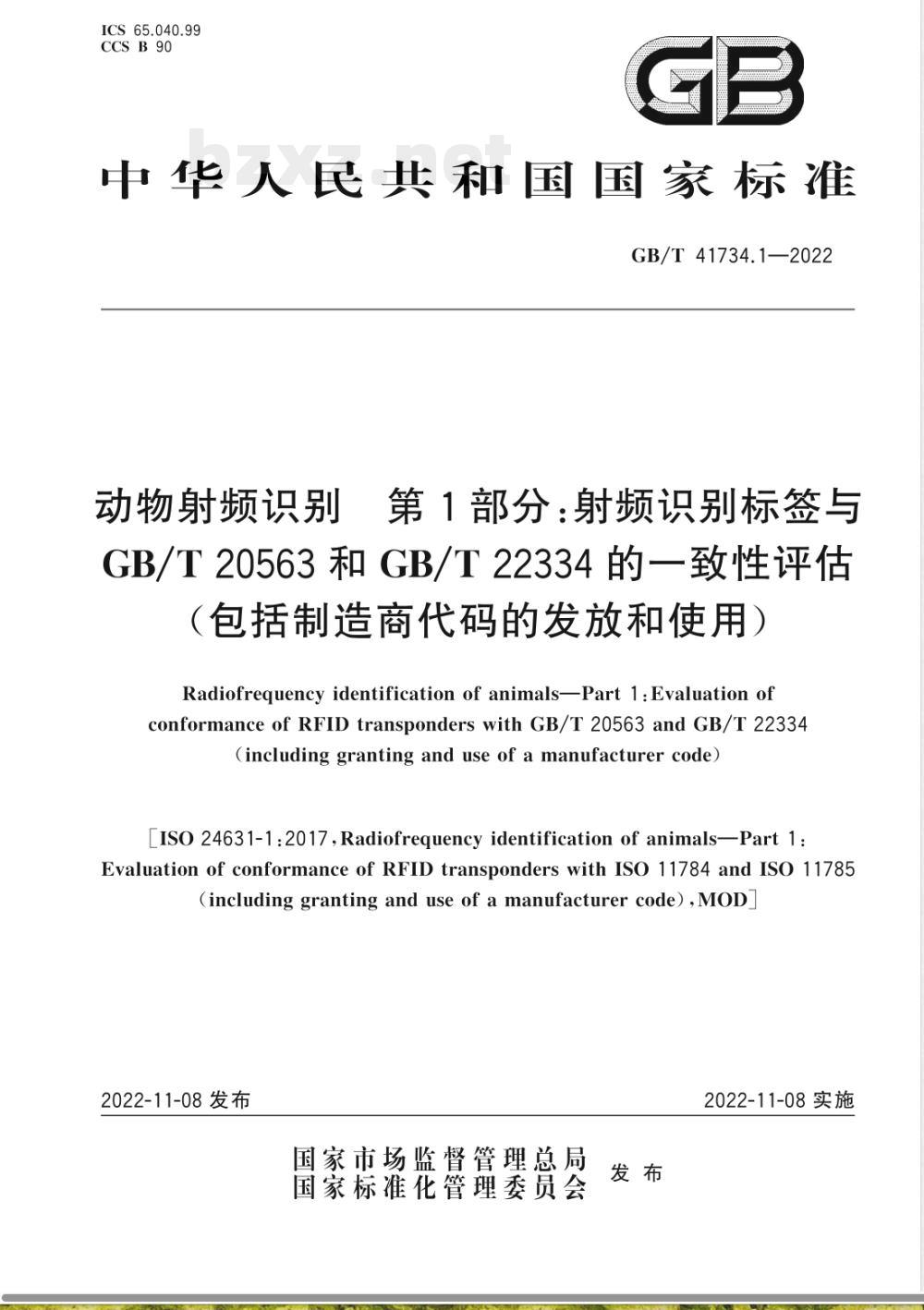

ICS65.040.99
CCSB90
中华人民共和国国家标准
GB/T 41734.1—2022
动物射频识别
第1部分：射频识别标签与　
GB/T 20563和 GB/T 22334的一致性评估（包括制造商代码的发放和使用）Radiofrequency identification of animalsPart 1:Evaluation ofconformance of RFID transponders with GB/T 20563 and GB/T 22334(including granting and use of a manufacturer code)[ISO 24631-1:2017,Radiofrequency identification of animals—Part 1:Evaluation of conformance of RFID transponders with ISO 11784 and ISO 11785(including granting and use of a manufacturer code),MOD2022-11-08发布
国家市场监督管理总局
国家标准化管理委员会
2022-11-08实施
GB/T41734.1—2022

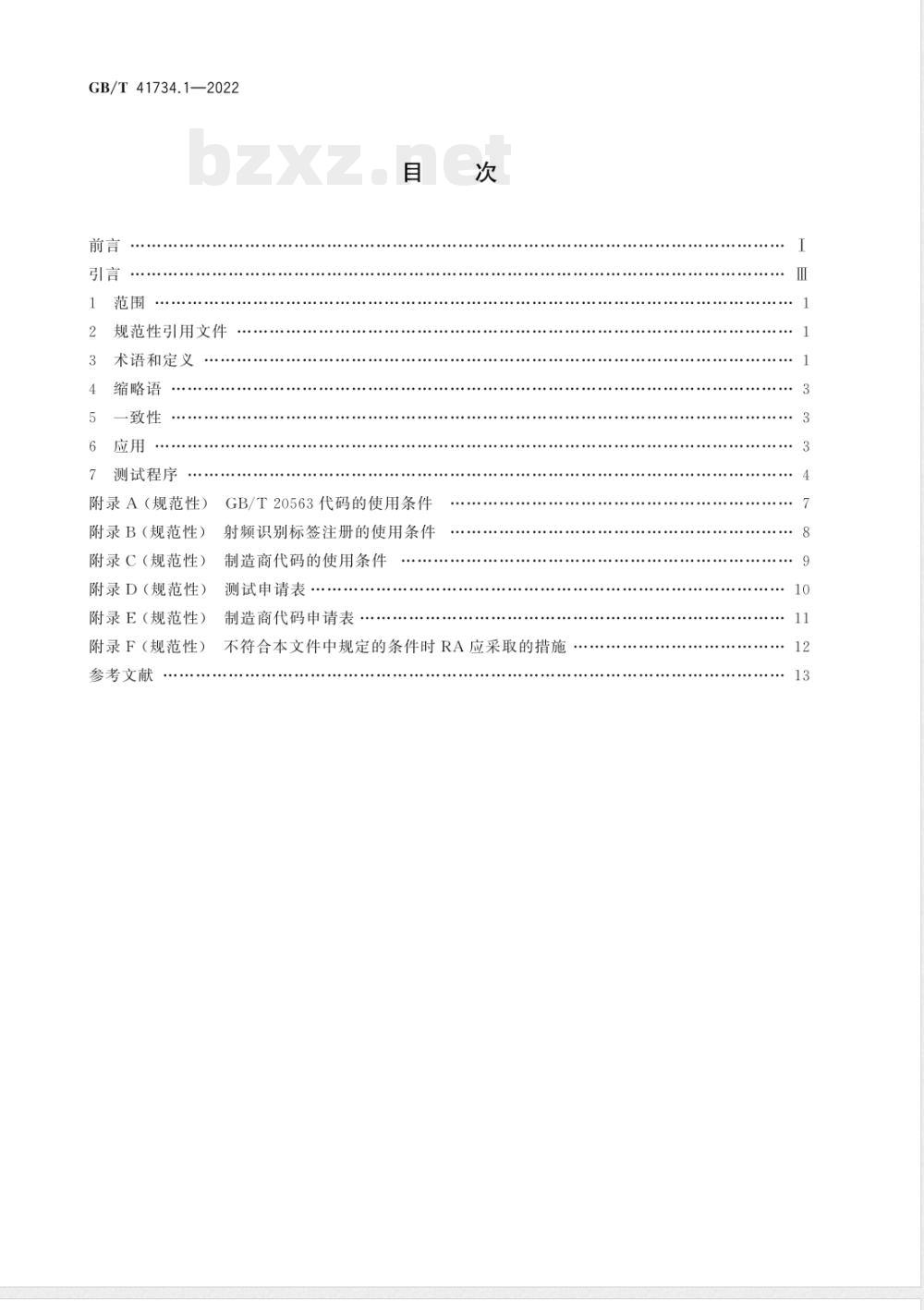

规范性引用文件
术语和定义
缩略语
-致性
测试程序
附录A（规范性）
GB/T20563代码的使用条件
附录B（规范性）射频识别标签注册的使用条件附录C（规范性）
附录D（规范性）
制造商代码的使用条件
测试申请表
附录E（规范性）制造商代码申请表次
附录F（规范性）不符合本文件中规定的条件时RA应采取的措施参考文献
GB/T41734.1—2022

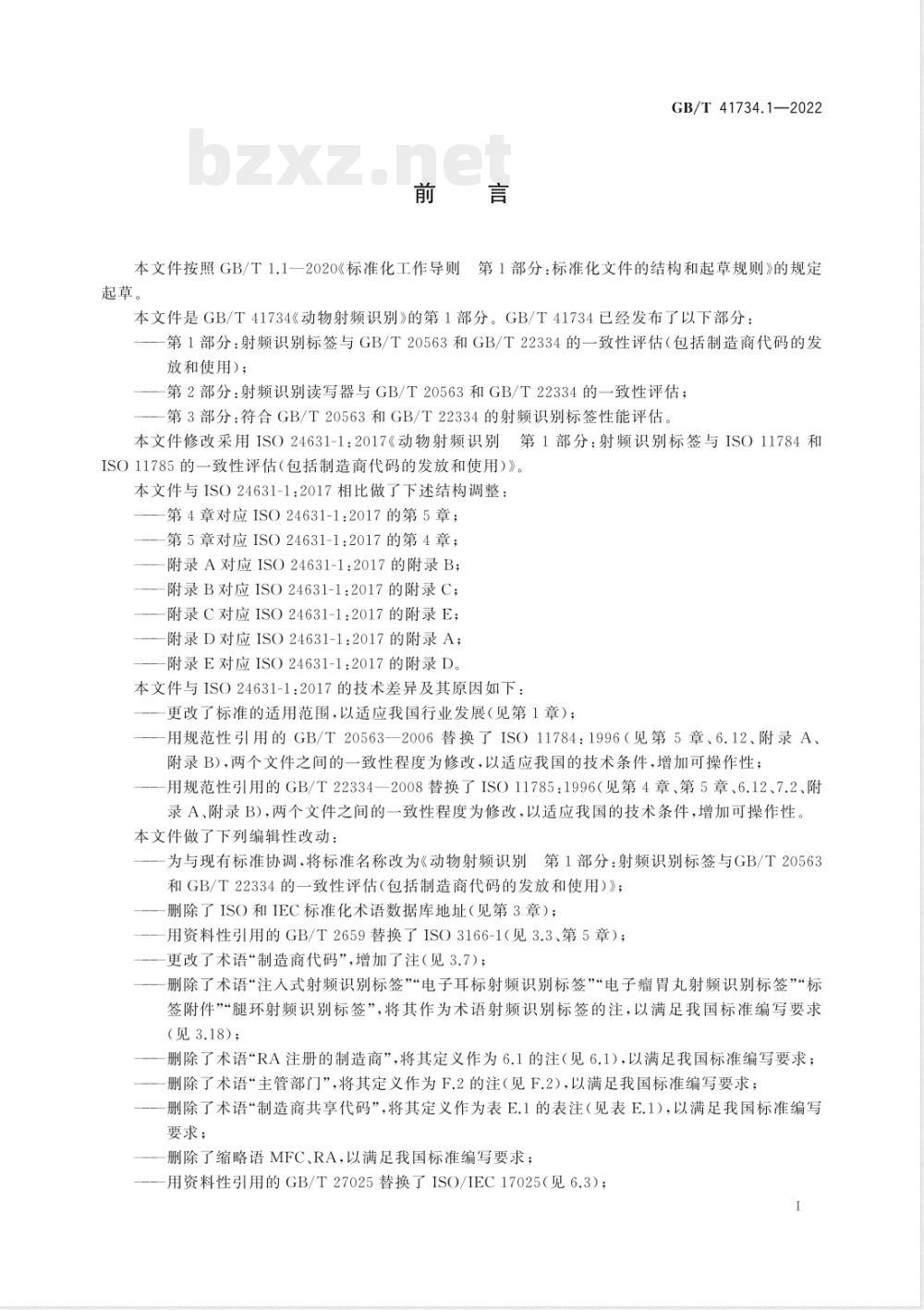

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T41734《动物射频识别》的第1部分。GB/T41734已经发布了以下部分：第1部分：射频识别标签与GB/T20563和GB/T22334的一致性评估（包括制造商代码的发放和使用)；
第2部分：射频识别读写器与GB/T20563和GB/T22334的一致性评估；一第3部分：符合GB/T20563和GB/T22334的射频识别标签性能评估本文件修改采用ISO24631-1：2017《动物射频识别第1部分：射频识别标签与ISO11784和ISO11785的一致性评估（包括制造商代码的发放和使用）》。本文件与ISO24631-1：2017相比做了下述结构调整：第4章对应ISO24631-1：2017的第5章；一第5章对应ISO24631-1：2017的第4章；附录A对应ISO24631-1:2017的附录B；——附录B对应ISO24631-1:2017的附录C；附录C对应ISO24631-1:2017的附录E；—附录D对应ISO24631-1:2017的附录A；一附录E对应ISO24631-1：2017的附录D。本文件与ISO24631-1：2017的技术差异及其原因如下：更改了标准的适用范围，以适应我国行业发展（见第1章）；用规范性引用的GB/T20563一2006替换了ISO11784：1996（见第5章、6.12、附录A、附录B），两个文件之间的一致性程度为修改，以适应我国的技术条件，增加可操作性；用规范性引用的GB/T22334一2008替换了ISO11785：1996（见第4章、第5章、6.12、7.2、附录A、附录B），两个文件之间的一致性程度为修改，以适应我国的技术条件，增加可操作性，本文件做了下列编辑性改动：
为与现有标准协调，将标准名称改为《动物射频识别第1部分：射频识别标签与GB/T20563和GB/T22334的一致性评估（包括制造商代码的发放和使用）》；删除了ISO和IEC标准化术语数据库地址（见第3章）；用资料性引用的GB/T2659替换了ISO3166-1（见3.3、第5章）；一更改了术语“制造商代码”，增加了注（见3.7）；一删除了术语“注入式射频识别标签\“电子耳标射频识别标签”“电子瘤胃丸射频识别标签*“标签附件”“腿环射频识别标签”，将其作为术语射频识别标签的注，以满足我国标准编写要求（见3.18）；
一删除了术语“RA注册的制造商”，将其定义作为6.1的注（见6.1），以满足我国标准编写要求；删除了术语“主管部门”，将其定义作为F.2的注（见F.2），以满足我国标准编写要求；删除了术语“制造商共享代码”，将其定义作为表E.1的表注（见表E.1），以满足我国标准编写要求；
删除了缩略语MFC、RA，以满足我国标准编写要求；一用资料性引用的GB/T27025替换了ISO/IEC17025（见6.3）；I
GB/T41734.1—2022

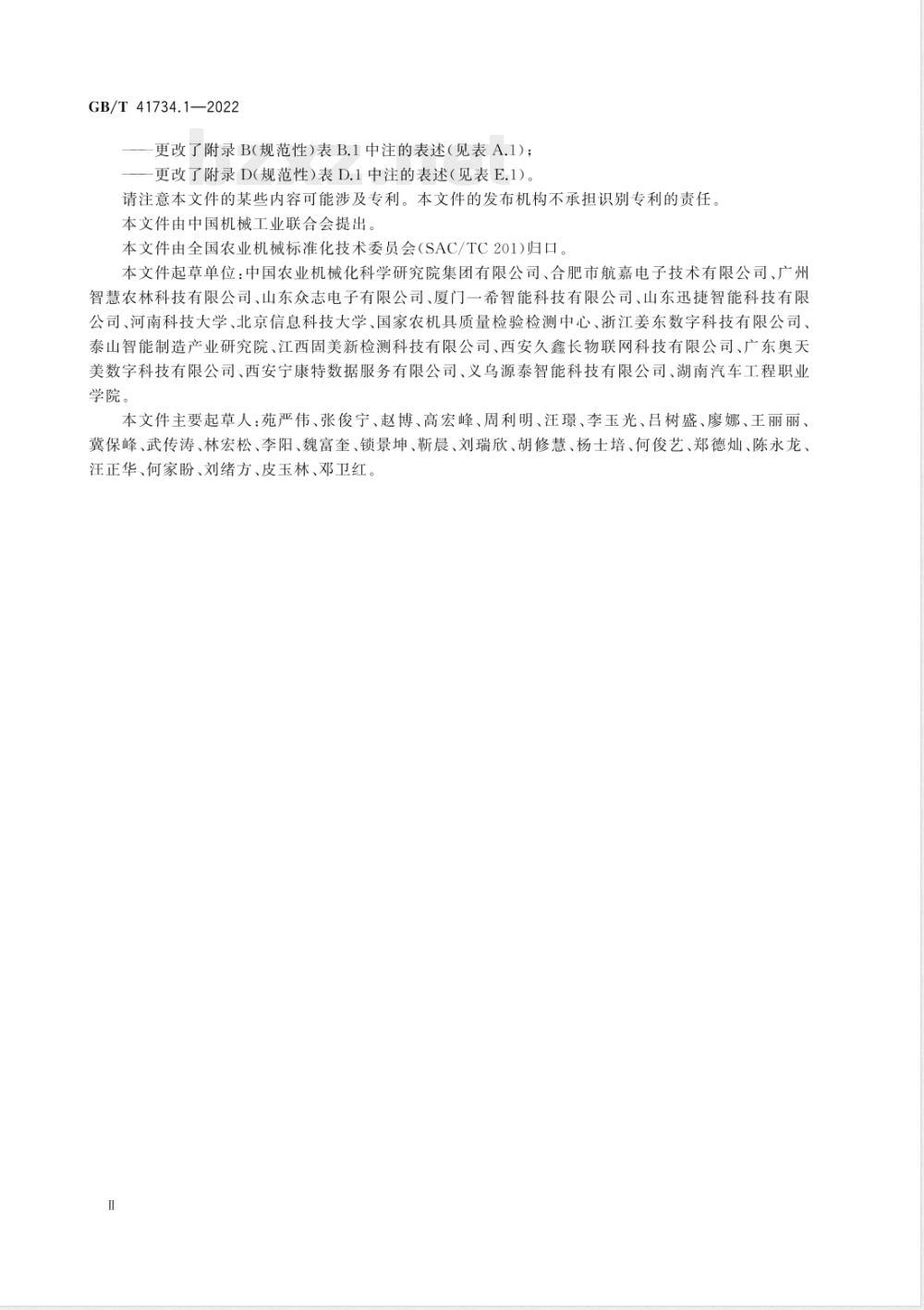

更改了附录B（规范性）表B.1中注的表述（见表A.1）；一更改了附录D(规范性）)表D.1中注的表述（见表E.1）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国农业机械标准化技术委员会（SAC/TC201)归口。本文件起草单位：中国农业机械化科学研究院集团有限公司、合肥市航嘉电子技术有限公司、广州智慧农林科技有限公司、山东众志电子有限公司、厦门一希智能科技有限公司、山东迅捷智能科技有限公司、河南科技大学、北京信息科技大学、国家农机具质量检验检测中心、浙江姜东数字科技有限公司、泰山智能制造产业研究院、江西固美新检测科技有限公司、西安久鑫长物联网科技有限公司、广东奥天美数字科技有限公司、西安宁康特数据服务有限公司、义乌源泰智能科技有限公司、湖南汽车工程职业学院。
本文件主要起草人：苑严伟、张俊宁、赵博、高宏峰、周利明、汪璟、李玉光、吕树盛、廖娜、王丽丽、冀保峰、武传涛、林宏松、李阳、魏富奎、锁景坤、靳晨、刘瑞欣、胡修慧、杨士培、何俊艺、郑德灿、陈永龙、汪正华、何家盼、刘绪方、皮玉林、邓卫红。引言
GB/T41734.1—2022

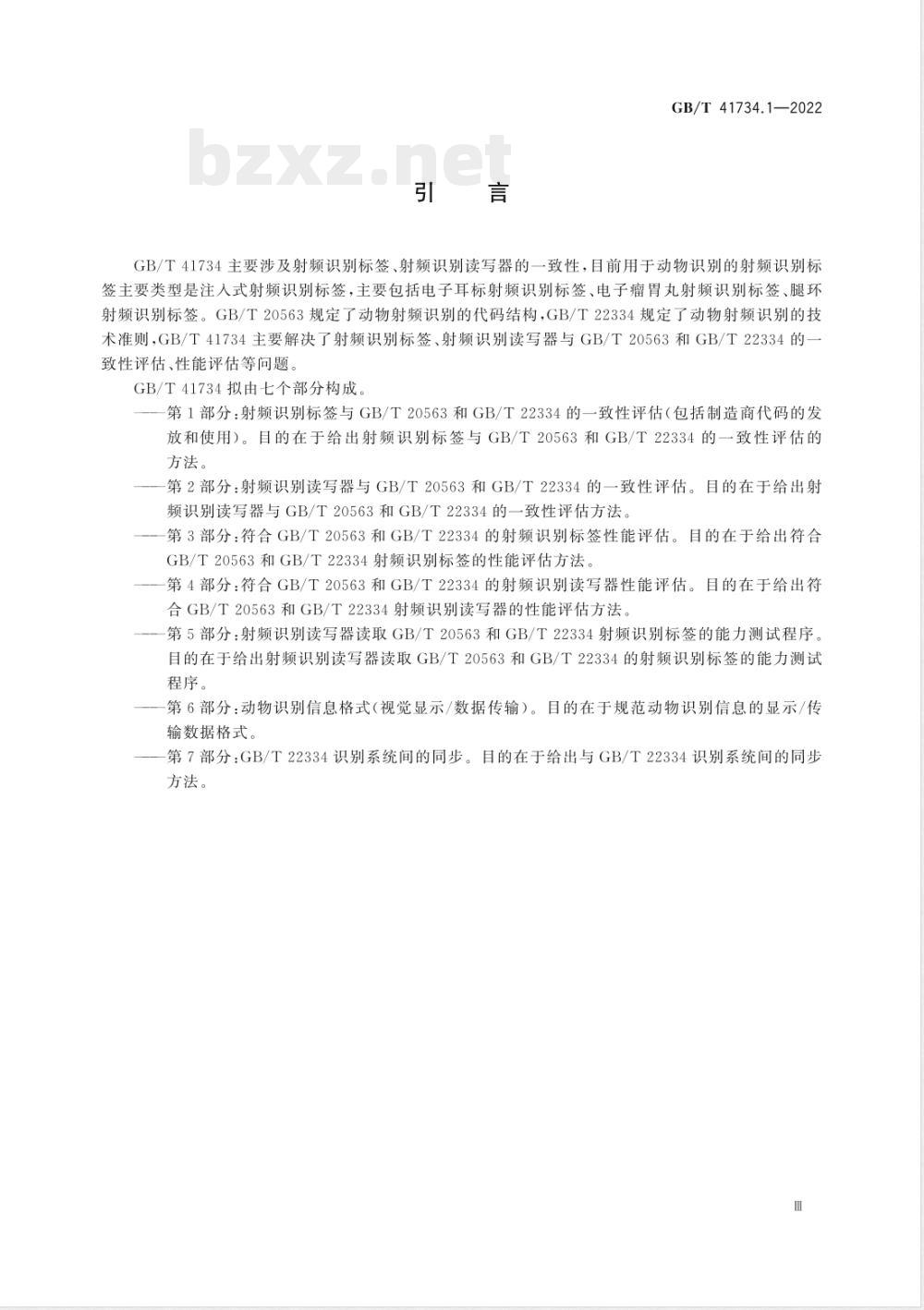

GB/T41734主要涉及射频识别标签、射频识别读写器的一致性，目前用于动物识别的射频识别标签主要类型是注入式射频识别标签，主要包括电子耳标射频识别标签、电子瘤胃丸射频识别标签、腿环射频识别标签。GB/T20563规定了动物射频识别的代码结构，GB/T22334规定了动物射频识别的技术准则，GB/T41734主要解决了射频识别标签、射频识别读写器与GB/T20563和GB/T22334的-致性评估、性能评估等问题。
GB/T41734拟由七个部分构成。
第1部分：射频识别标签与GB/T20563和GB/T22334的一致性评估（包括制造商代码的发放和使用）。目的在于给出射频识别标签与GB/T20563和GB/T22334的一致性评估的方法。
一第2部分：射频识别读写器与GB/T20563和GB/T22334的一致性评估。目的在于给出射频识别读写器与GB/T20563和GB/T22334的一致性评估方法。一第3部分：符合GB/T20563和GB/T22334的射频识别标签性能评估。目的在于给出符合GB/T20563和GB/T22334射频识别标签的性能评估方法。第4部分：符合GB/T20563和GB/T22334的射频识别读写器性能评估。目的在于给出符合GB/T20563和GB/T22334射频识别读写器的性能评估方法。第5部分：射频识别读写器读取GB/T20563和GB/T22334射频识别标签的能力测试程序。目的在于给出射频识别读写器读取GB/T20563和GB/T22334的射频识别标签的能力测试程序。
一第6部分：动物识别信息格式（视觉显示/数据传输）。目的在于规范动物识别信息的显示/传输数据格式。
第7部分：GB/T22334识别系统间的同步。目的在于给出与GB/T22334识别系统间的同步方法。
1范围
GB/T 41734.1—2022
动物射频识别第1部分：射频识别标签与GB/T20563和GB/T22334的一致性评估（包括制造商代码的发放和使用）本文件描述了动物识别中射频识别标签与GB/T20563和GB/T22334的一致性评估方法。本文件规定了发放和使用射频识别标签制造商代码的条件以及与代码发放有关各方的权利和义务。本文件规定的测试程序适用于动物养殖使用的射频识别标签。规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
3动物射频识别代码结构（GB/T20563—2006，ISO11784：1996，MOD）GB/T20563
GB/T22334动物射频识别技术准则（GB/T22334一2008，ISO11785：1996，MOD）3术语和定义
下列术语和定义适用于本文件。3.1
accreditation
与合格评定机构有关的第三方书面证明，表明其执行特定的合格评定任务的能力。3.2
杨activationfield
激活场
频率为134.2kHz的电磁场。
国家代码
country code
符合GB/T2659代表国家的3位数字代码。3.4
识别码
identification code; ID
国家识别动物个体的代码，国际上识别需要结合国家代码（3.3）。注：国家ID代码具有唯一性。
实验室参考射频识别读写器
laboratory reference transceiver测试射频识别标签（3.18)的射频识别读写器（3.17），生成激活场（3.2）并能够读取FDX-B和HDX射频识别标签。
GB/T41734.1—2022
制造商
manufacturer
接受附录A、附录B和附录C中规定的条件，对符合GB/T20563和GB/T22334的射频识别标签提交一致性测试申请或申请授予和使用射频识别标签制造商代码（3.7)的公司。3.7
制造商代码
manufacturercode;MFC
在附录C中规定的条件下，RA（3.13)授予制造商（3.6)的3位数字。注1：同一制造商获得一个制造商代码。注2：GB/T20563给出了制造商代码的范围和其在代码结构中的位置，3.8
射频识别标签初次封装primarytransponderpackaging射频识别标签元件的初级保护层。3.9
产品代码
product code
注册机构（3.13)向制造商（3.6)授予并注册的代表某类射频识别标签的6位数字，第一部分为制造商代码（3.7），第二部分为3位序列号。3.10
购货方
purchaser
通过设备交易获得设备合法所有权的个人、组织或公司。3.11
RA认可的测试中心
RA-recognized test centre
符合注册机构（3.13)标准的认证测试中心。3.12
RA-registered transponder
RA注册的射频识别标签
由注册机构（3.13)注册的射频识别标签（3.18）。3.13
registration authority;RA
注册机构
审批测试实验室并发布和注册制造商（3.6)和产品代码（3.9）的机构。3.14
量retagging
标签重置
当射频识别标签（3.18)丢失或不可读时，将相同识别码分配到一个新射频识别标签的过程。3.15
标签重置计数器bzxz.net
retagging counter
记载标签重置（3.14）次数的三位字段。3.16
射频识别标签二次封装
secondary transponder packaging射频识别标签初次封装（3.8）的附加层。3.17
射频识别读写器
transceiver
与射频识别标签（3.18)进行通信的装置。注：即GB/T22334一2008中3.19定义的“射频识读器”。3.18
射频识别标签
transponder
被射频识别读写器（3.17)激活时，用于发送存储信息并可存储新信息的射频识别（RFID)装置。2
注1：即GB/T22334一2008中3.22定义的“射频标签”GB/T41734.1—2022
注2：射频识别标签能根据部件组成（芯片、线圈、电容器等）、通信协议、尺寸、形状和封装或可能改变其特性的附加属性进行划分。射频识别标签主要类型包括：注入式射频识别标签：封装在与玻璃孔隙率相同的生物相容性材料中能够注入动物体内的小型射频识别标签：
电子耳标射频识别标签：能够使用锁定机构固定在动物耳朵上或固定在耳标上的塑料封装射频识别标签，在不损坏的情况下无法从耳标上移除；电子瘤胃丸射频识别标签：放置在高比重容器中的射频识别标签，经反动物口服永久停留在前瘤胃中：标签附件：由初级保护层覆盖的射频识别标签部件，用于生产3种主要射频识别标签或其他类型动物射频识别标签：
腿环射频识别标签：能够通过锁定机构固定在动物腿上的塑料封装射频识别标签3.19
用户信息字段
userinformationfield
用于附加用户信息的5位字段，仅与国家代码（3.3）一起使用。4缩略语
下列缩略语适用于本文件。
CRC：循环余校验（cyclicredundancycheck）FDX-B：全双工通信协议（fullduplexcommunicationprotocol）注：见GB/T22334，不包括GB/T22334—2008附录B中的协议。HDX：半双工通信协议（halfduplexcommunicationprotocol）RFID：射频识别（radiofrequencyidentification）5一致性
注册机构（RA)认可的测试中心应按照第7章规定的程序进行射频识别标签测试，并应将测试结果报告给RA，这些测试与GB/T20563和GB/T22334的技术要求一致。制造商申请射频识别标签测试时，应填写附录D中的申请表并提交给RA，同意遵守附录A中的规定。通过第7章测试的射频识别标签产品可以进行注册，经RA注册的射频识别标签产品代码由制造商代码和序列号组成。制造商使用注册代码的附加条件应符合附录B的规定。符合GB/T20563的射频识别标签应包含符合GB/T2659的3位数字代码，其中代码从000到899表示国家，900到998表示各制造商。制造商代码经RA向制造商发布后，才充许使用。制造商代码申请表及审批和使用规则应分别符合附录E和附录C的规定。
如果不符合附录A、附录B或附录C中涉及的条件，RA得到确凿证据，应采取附录F中的措施。6应用
6.1制造商可根据下列要求选择申请完整测试、有限测试、列表更新。制造商属于下列情况时，申请完整测试（A类）：a）
制造商尚未被RA注册（产品未经测试，也无MFC）；1
经RA注册的射频识别标签中采用新硅材料（集成电路）或新技术（HDX或FDX-B）；2）
经RA注册的制造商改变线圈技术（铁氧体线圈与空心线圈）。3）
GB/T41734.1—2022
注：经RA注册的制造商表示具有一个或多个RA注册的射频识别标签（3.12)的制造商（3.6)，制造商属于下列情况时，申请有限测试（B类）：b)
1）RA注册的射频识别标签的硬件（硅十线圈)插入到不同的初次封装材料中：2）RA注册的射频识别标签上的硅相同，但线圈尺寸不同：3）
经RA注册的射频识别标签初次封装相同，但射频识别标签二次封装改变（例如：将玻璃射频识别标签插人丸药或耳标中）c）对于不经修改可直接使用的RA注册的射频识别标签，申请列表更新（C类），申请时，申请人应提交一份原始测试报告副本和一份由请求注册的原始制造商签署的书面确认书。6.2向RA提交的申请应由附加信函、附录D中的申请表和附录A中的行为准则组成。RA应在2周内确认收到制造商的申请。制造商通过签署申请表和行为准则，表示同意遵守本文件的规定6.3通过GB/T27025认证的测试中心,RA能认可。6.4RA给出认可的测试中心列表，制造商可从中选择一个测试中心进行测试。6.5制造商应向RA认可的测试中心提供50个类型和型号相同的射频识别标签进行完整测试，或10个类型和型号相同的射频识别标签进行有限测试或列表更新。射频识别标签应带有国家代码“999”（表示测试射频识别标签）或制造商代码（如有）。制造商可自主选择识别码，但编号不应重复。制造商应提供一份射频识别标签十进制代码列表。6.6RA认可的测试中心应按照第7章规定的测试程序验证射频识别标签。实验室参考射频识别读写器的激活场（根据ERC建议4）激活被测射频识别标签，并可读取射频识别标签代码。读取的代码应与制造商提供的代码相一致。
6.7经RA认可的测试中心应编制测试报告，并应将两份报告纸质副本或一份报告电子版发送给RA负责人。
6.8RA负责人应以信函形式通知制造商测试结果，并附一份报告副本。6.9RA应为每种符合要求的射频识别标签类型和型号分配产品代码6.10被测试的射频识别标签应由RA认可的测试中心保管，并归RA所有。6.11RA应公布三种测试类别L见6.1a）、b)和c）中符合要求的射频识别标签型号列表。列表中应包括注册的射频识别标签照片
6.12RA应确保与GB/T20563和GB/T22334有关程序的完整性。7测试程序
7.1总体要求
特定测试程序应取决于产品进行完整测试（A类）、有限测试（B类）或列表更新（C类）（见6.1）。7.2完整测试（A类）
测试时，应对照申请表中提供的信息，检查被测射频识别标签的形状和尺寸。50个被测射频识别标签的谐振频率应为（134.2土3）kHz，场强低于射频识别标签激活点（1土0.5)dB。射频识别标签应放到测试线圈的中心位置，如图1所示。应检查50个被测射频识别标签返回的信号频率，确保在GB/T22334规定的频带内。4
图1射频识别标签放在测试线圈的中心位置示意图GB/T41734.1—2022
FDX-B和HDX射频识别标签的测试程序相同，应使用实验室参考射频识别读写器读取射频识别标签，射频识别读写器产生询问信号激活射频识别标签，射频识别标签的返回信号应被解调。测试程序应包括对输入位流的检查，验证是否存在报头。对于FDX-B射频识别标签，验证报头后的第9位是逻辑“1”。接收到的模式应由13个字段组成，每个字段8位，并存储在日志文件中。对于FDX-B射频识别标签，应在每个模块末尾方括号之间显示模块间的控制位。至少应显示以下符合相关要求的测试结果。
识别码：以二进制、十六进制和十进制格式显示，且与制造商提供的代码列表进行比较。国家代码：以二进制、十六进制和十进制格式显示，为制造商代码或测试代码。数据块标志：该位表示要接收附加数据，检查确保其为逻辑“0”。标签重置计数器：以二进制、十六进制和十进制格式表示的3位标签重置计数器，检查确保其为逻辑“o”
用户信息字段：以二进制、十六进制和十进制格式显示的5位附加用户信息字段，检查确保其为逻辑“o”。
保留字段：以二进制、十六进制和十进制格式显示，检查确保其为逻辑“0”。RUDI位：以二进制、十六进制和十进制格式显示，检查确保其为逻辑“o”。动物位：检查确保为逻辑“1”（动物应用）。CRC：以二进制、十六进制和十进制格式显示。收到的CRC码应与GB/T223341>中循环穴余校验的计算值一致。
7.3有限测试（B类）
测试程序应符合7.2的规定，应测试10个射频识别标签。7.4列表更新（C类）
应对照实验室参考射频识别读写器检查10个射频识别标签的制造商代码和识别码，并确认与制造商提交的代码相同。
1）GB/T22334—2008附录D。
