中华人民共和国国家标准
中国海区水上助航标志
形状显示规定
The regulations for the shape of themarks of maritime buoyage system in China主题内容与适用范围
本标准规定了中国海区水上助航标志的显示形状GB 16161—1996
本标准适用于中国海区及其海港、通海河口的所有浮标(不包括大型浮标)和水中固定标志。2一般规定
2.1浮标和水中固定标志的形状特征以形体或以顶标显示。除”×”形顶标外，所显示的形状特征自任何水平方向观察时，均应符合本标准规定，2.2形体或顶标可部分镂空，其镂空部分的面积应不大于总面积的三分之，且应均匀分布。2.3以望板显示形状特征时，其中心支架的最大垂直剖面成矩形或正置等腰梯形，等腰梯形两腰向内倾斜角度不大于7°，下底宽（B)不大于浮体直径（D)的0.40倍。3锥形标志规定
浮标顶标
国家技术监督局1996-01-25批准水中固定标志顶标

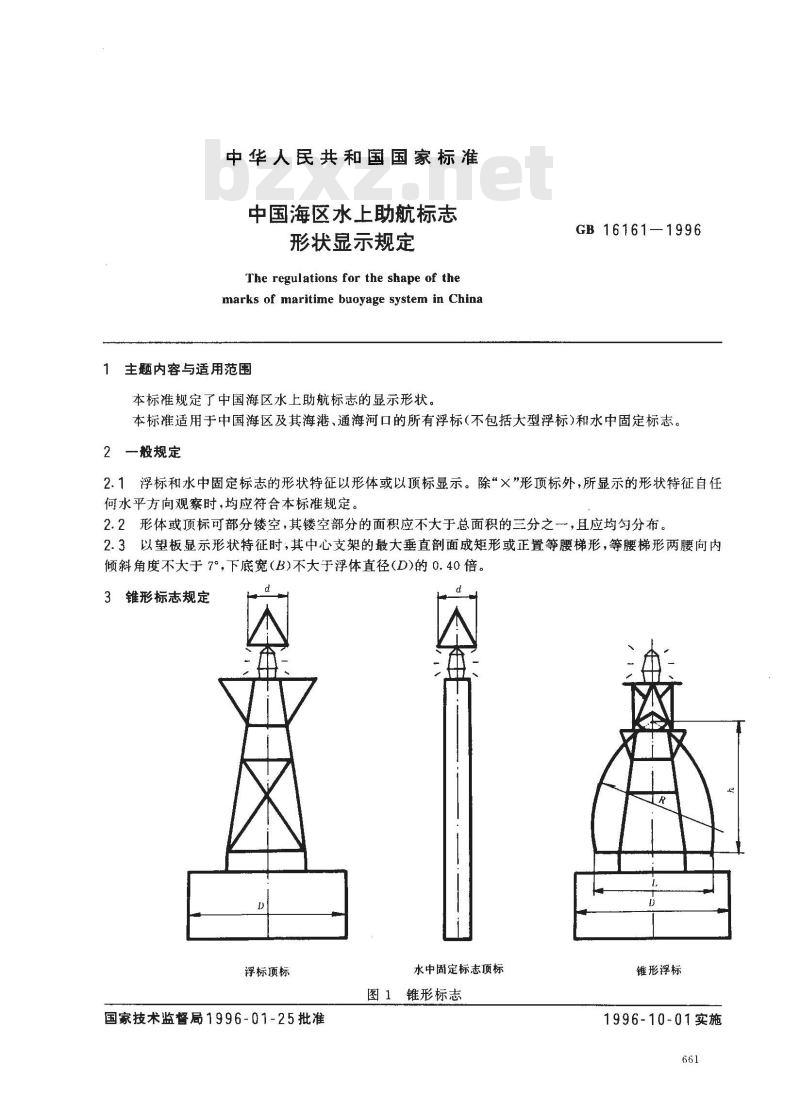

图1锥形标志
锥形浮标
1996-10-01实施
GB16161-1996
3.1浮标顶标的最大垂直部面应成等边三角形，锥底直径（d)应为浮体直径（D)的0.25～0.30倍。3.2用于水中固定标志的顶标，其顶标的大小不小于同一水域所设浮标的顶标。3.3浮标形体的最大垂直剖面应成近似等腰三角形，总体形状显示应具有锥形特征。望板的两腰可取圆弧形，各段的曲率半径（R)不得小于底边长度（L），底边长度应不小于浮体直径的0.70倍，高度h应不大于底边长度的1.10倍、不小于0.90倍。4罐形标志规定
浮标顶标
水中固定标志顶标

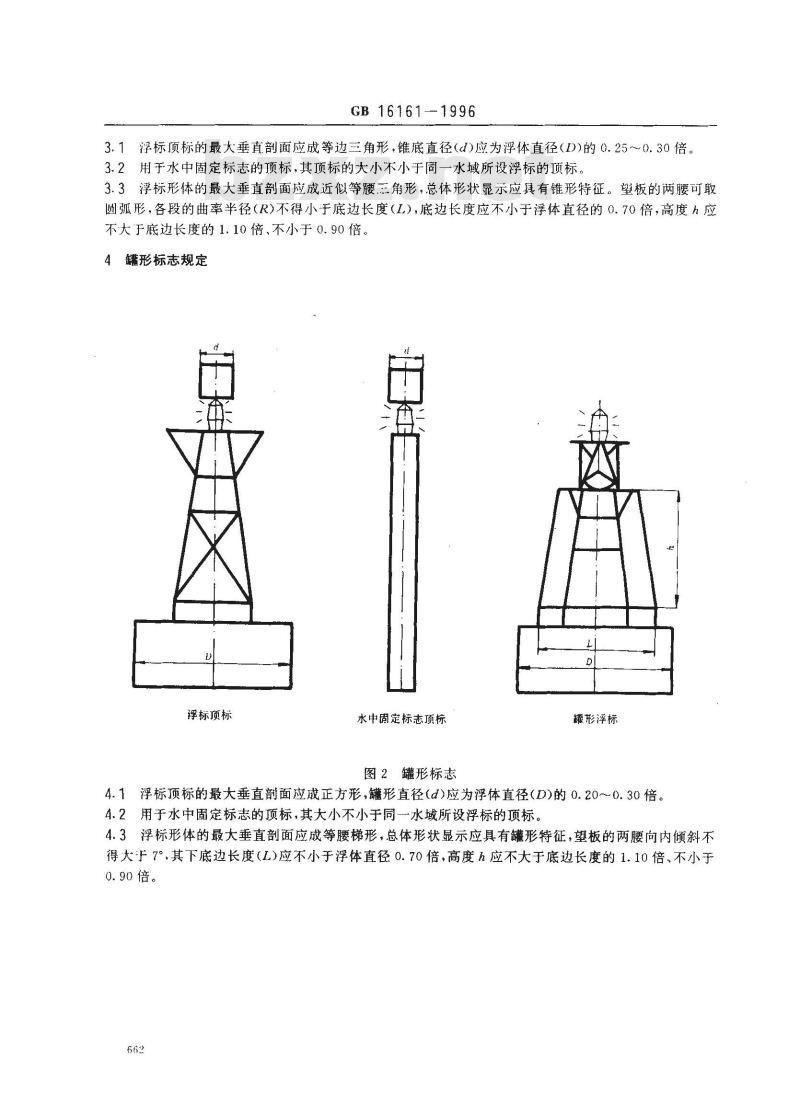

图2罐形标志
罐形浮标
4.1浮标顶标的最大垂直剖面应成正方形，罐形直径(d)应为浮体直径(D)的0.20～0.30倍。4.2用于水中固定标志的顶标，其大小不小于同一水域所设浮标的顶标。4.3浮标形体的最大垂直面应成等腰梯形，总体形状显示应具有罐形特征，望板的两腰向内倾斜不得大于7°，其下底边长度（L)应不小于浮体直径0.70倍，高度h应不大于底边长度的1.10倍、不小于0.90倍。wwW.bzxz.Net
5球形标志规定
浮标顶标
GB16161-1996
水中固定标志顶标

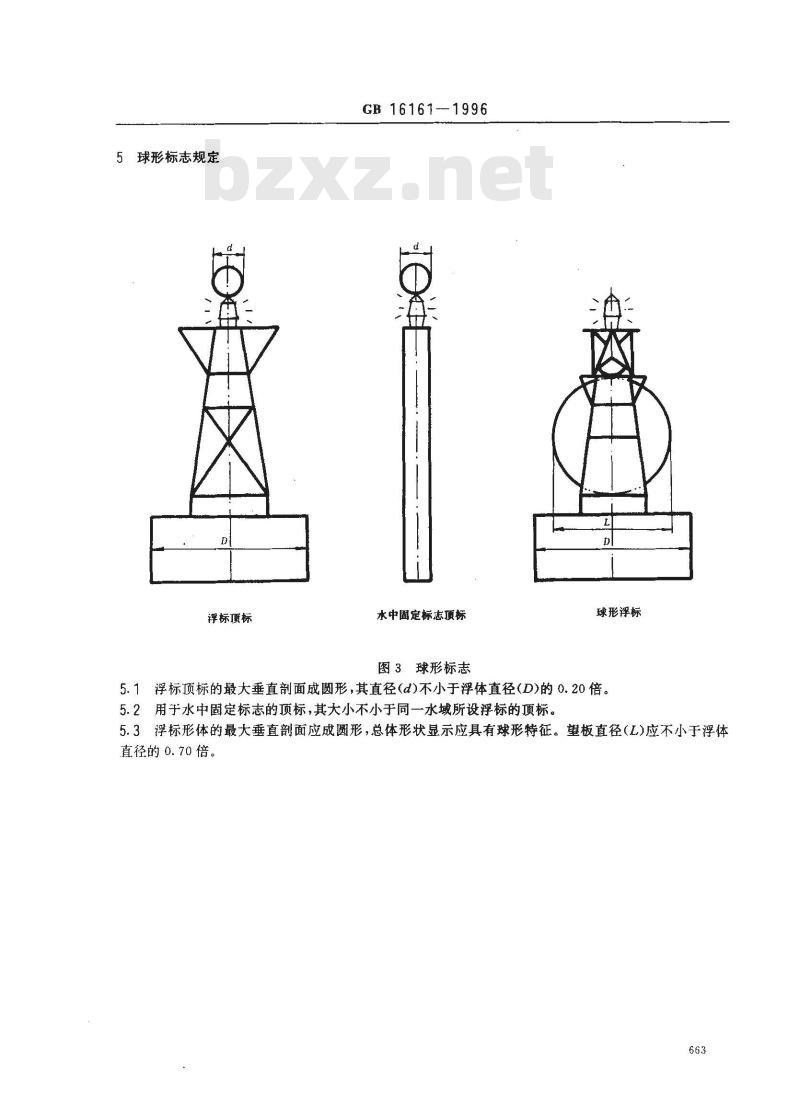

图3球形标志
球形浮标
5.1浮标顶标的最大垂直剖面成圆形，其直径(d)不小于浮体直径(D)的0.20倍。5.2用于水中固定标志的顶标，其大小不小于同一水域所设浮标的顶标。5.3浮标形体的最大垂直剖面应成圆形，总体形状显示应具有球形特征。望板直径（L)应不小于浮体直径的0.70倍。
“×”形顶标规定
GB16161-1996
浮标顶标

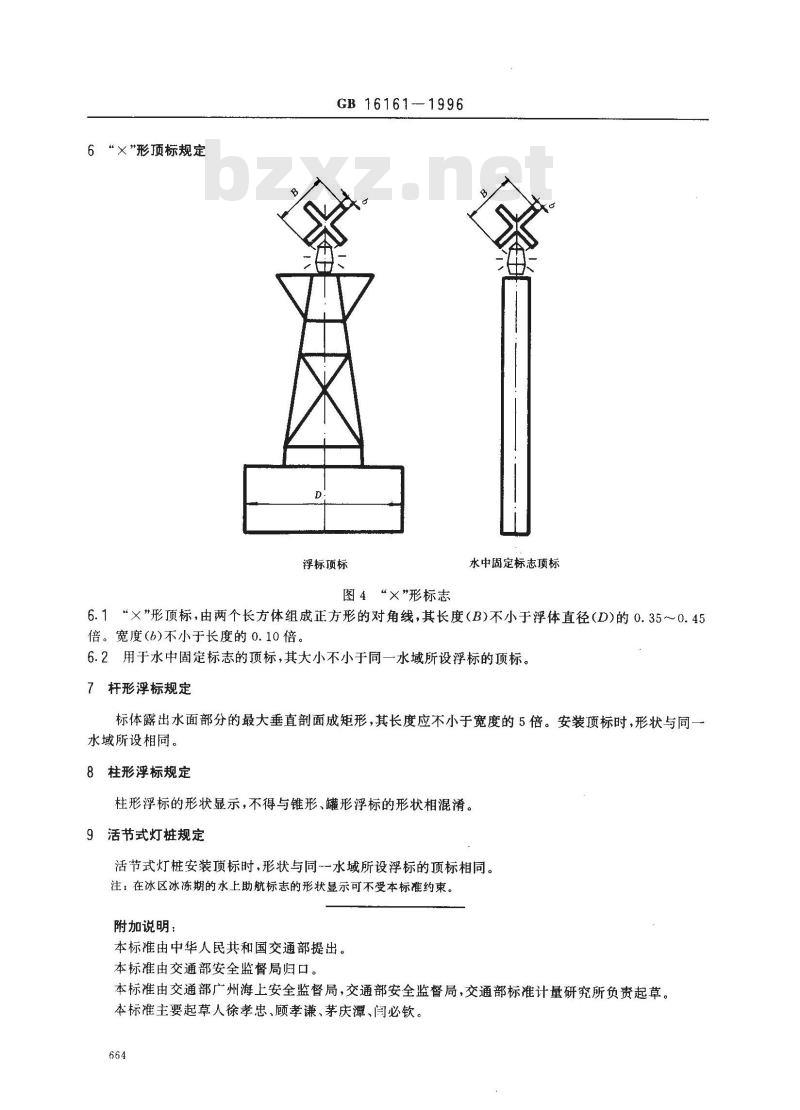

图4“×”形标志
水中固定标志顶标
6.1“×”形顶标，由两个长方体组成正方形的对角线，其长度（B)不小于浮体直径(D)的0.35～0.45倍。宽度（6)不小于长度的0.10倍。6.2用于水中固定标志的项标，其大小不小于同一水域所设浮标的顶标。杆形浮标规定
标体露出水面部分的最大垂直剖面成矩形，其长度应不小于宽度的5倍。安装顶标时，形状与同一水域所设相同。
8柱形浮标规定
柱形浮标的形状显示，不得与锥形、罐形浮标的形状相混。9活节式灯桩规定
活节式灯桩安装顶标时，形状与同一水域所设浮标的顶标相同。注：在冰区冰冻期的水上助航标志的形状显示可不受本标准约束。附加说明：
本标准由中华人民共和国交通部提出。本标准由交通部安全监督局归口。本标准由交通部广州海上安全监督局，交通部安全监督局，交通部标准计量研究所负责起草。本标准主要起草人徐孝忠、顾孝谦、茅庆潭、阅必钦。664
